Lorsque les ingénieurs, les concepteurs de produits et les responsables des achats discutent des alliages de titane à haute performance, le processus de sélection des matériaux se réduit souvent à deux poids lourds distincts : le grade 5 et le grade 6. Pour être précis en termes métallurgiques, nous comparons Ti-6Al-4V (grade 5) contre Ti-5Al-2,5Sn (grade 6).
Bien qu'ils relèvent tous deux de la catégorie des alliages de titane de première qualité, ils ont été conçus pour des missions industrielles totalement différentes. Le grade 5 est le “cheval de bataille” incontesté du monde de la fabrication, apprécié pour sa résistance générale exceptionnelle et sa polyvalence à température ambiante. Le grade 6, quant à lui, est un matériau hautement spécialisé pour les environnements extrêmes, conçu pour offrir une stabilité inébranlable à des températures élevées et une soudabilité sans faille.
Le choix d'un mauvais alliage peut entraîner soit une défaillance mécanique catastrophique dans des environnements à haute température, soit des dépassements de budget inutiles en raison d'une ingénierie trop poussée.
La règle de base TL;DR (Too Long ; Didn't Read) :
Si votre projet fonctionne à une température inférieure à 400°C (750°F) et n'implique pas d'exigences complexes en matière de soudage, choisir la 5e année. Toutefois, si votre application exige une résistance supérieure au fluage à des températures extrêmes et des joints de soudure parfaits sans traitement thermique post-soudure, 6e année est le meilleur choix.
Comprendre la microstructure : Alpha-Beta vs. Near-Alpha
Pour bien comprendre pourquoi ces deux grades de titane Si les pièces en titane se comportent si différemment dans l'atelier et sur le terrain, nous devons examiner leurs compositions chimiques et les microstructures qui en résultent. Le secret ne réside pas seulement dans ce qui est ajouté au titane, mais aussi dans les éléments suivants ce qui n'est pas pris en compte.
Grade 5 (Ti-6Al-4V) : La centrale alpha-bêta Le grade 5 contient 6% d'aluminium (un stabilisateur de phase alpha) et 4% de vanadium (un stabilisateur de phase bêta). Cette combinaison spécifique crée un Alpha-Beta la microstructure. En quoi cela est-il important pour un ingénieur ? La présence de la phase bêta signifie que le grade 5 peut être renforcé de manière significative par traitement thermique (en particulier par traitement de mise en solution et vieillissement). C'est précisément cette nature biphasée qui confère au grade 5 sa résistance à la traction et sa limite d'élasticité exceptionnellement élevées à température ambiante, ce qui en fait le matériau structurel de prédilection pour les applications quotidiennes soumises à de fortes contraintes.
Grade 6 (Ti-5Al-2,5Sn) : Le quasi-alpha inflexible Le grade 6 est allié avec 5% d'aluminium et 2,5% d'étain. Il s'agit d'un élément essentiel, il ne contient pas de vanadium. Cela fait du grade 6 un alliage entièrement alpha (ou presque). Contrairement au vanadium, l'étain agit comme un renforçateur de solution solide qui “verrouille” essentiellement la phase alpha en place. En raison de l'absence de phase bêta, le grade 6 ne peut pas être renforcés par un traitement thermique. Toutefois, cette “limitation” est en fait sa plus grande force. La structure alpha verrouillée et stable signifie que lorsqu'il est exposé à une chaleur extrême (jusqu'à 480°C / 900°F), le Grade 6 ne subit pas de changement de phase et ne devient pas cassant. Il refuse tout simplement de céder, offrant ainsi une résistance inégalée à la chaleur. résistance au fluage et une stabilité thermique que le grade 5 ne peut égaler.
Principaux enseignements : Vous traitez thermiquement le grade 5 pour obtenir un maximum de muscle à température ambiante. Vous choisissez le grade 6 lorsque vous avez besoin d'un ancrage moléculaire stable et inaltérable dans un environnement à haute température.
Comparaison des propriétés mécaniques et physiques
Dans le monde de la métallurgie, les chiffres dictent les décisions. Alors que les deux alliages offrent un rapport poids/résistance exceptionnel et une résistance à la corrosion remarquable, un examen comparatif de leurs propriétés mécaniques révèle exactement les points sur lesquels chaque matériau excelle.
Vous trouverez ci-dessous une comparaison des propriétés de base typiques du titane recuit de grade 5 et de grade 6 :
| Propriété | Ti-6Al-4V (grade 5) | Ti-5Al-2,5Sn (grade 6) |
|---|---|---|
| Résistance à la traction (température ambiante) | 895 - 1000 MPa (130 - 145 ksi) | 825 - 860 MPa (120 - 125 ksi) |
| Limite d'élasticité (température ambiante) | 828 - 910 MPa (120 - 132 ksi) | 790 - 825 MPa (115 - 120 ksi) |
| Densité | 4,43 g/cm³ | 4,48 g/cm³ |
| Température de fonctionnement maximale continue | Jusqu'à 400°C (750°F) | Jusqu'à 480°C (900°F) |
| Résistance au fluage à haute température | Modérée (baisse significative au-dessus de 400°C) | Excellent (Maintient la stabilité à haute température) |
| Soudabilité | Moyen / Bon (nécessite un traitement thermique soigneux) | Excellent (Aucun traitement thermique post-soudure n'est nécessaire) |
Comment interpréter ces données pour votre projet
L'examen du tableau fait apparaître deux réalités essentielles en matière d'ingénierie :
- Le champion de la température ambiante : Si votre application fonctionne à des températures normales ou modérément élevées, Le grade 5 est le grand gagnant. Sa limite d'élasticité et sa résistance à la traction dépassent largement celles du grade 6. Il s'agit donc du meilleur choix pour les composants de cellule d'avion soumis à de fortes contraintes, les pièces de moteur de course et les fixations à usage intensif pour lesquelles la résistance ambiante pure est l'objectif principal.
- Le croisement à haute température : La situation change complètement lorsque les températures augmentent. Ci-dessus 400°C, La structure alpha-bêta du grade 5 commence à s'affaiblir, perdant son intégrité mécanique et devenant sensible au fluage (déformation lente et progressive sous l'effet d'une contrainte). 6e année, En revanche, l'étain est spécialement conçu pour ce type de situation. Grâce à sa structure quasi-alpha et à l'ajout d'étain, il conserve sa solidité, sa stabilité dimensionnelle et résiste à l'oxydation jusqu'à 480°C.
En bref : on ne spécifie pas le grade 6 parce qu'il est plus fort sur le papier ; on le spécifie parce qu'il reste fort lorsque le grade 5 commence à échouer.
Fabrication, soudage et usinage : Lignes directrices pour l'atelier
Le passage du plan d'ingénierie à l'atelier révèle les différences pratiques les plus spectaculaires entre ces deux types de produits. alliages de titane. Bien que ces deux matériaux nécessitent une manipulation particulière par rapport à l'acier ou à l'aluminium, leur comportement sous la torche de soudage et l'outil de coupe est très différent.
L'épreuve de force en soudage : Pourquoi la 6e année gagne
Si votre projet nécessite des travaux de soudage importants et complexes, Le grade 6 (Ti-5Al-2,5Sn) est le champion incontesté. Le grade 6 étant un alliage entièrement alpha, il ne subit pas de changement de phase lorsqu'il est soumis à la chaleur intense du soudage. Cela se traduit par une soudabilité exceptionnelle. Un joint soudé de grade 6 peut atteindre 100% de la résistance et de la ductilité du métal de base. Plus important encore, Le grade 6 ne nécessite généralement pas de traitement thermique post-soudure (PWHT)..
Grade 5 (Ti-6Al-4V), est un alliage alpha-bêta. Les cycles de chauffage et de refroidissement rapides pendant le soudage peuvent fragiliser la phase bêta, ce qui compromet gravement l'intégrité de la soudure. Pour restaurer la ductilité et soulager les contraintes résiduelles, le grade 5 nécessite presque toujours un traitement thermique post-soudage strict et long. Si vous sautez cette étape, la soudure volonté échouer sous la pression.
L'usinabilité : Un défi commun
En matière d'usinage CNC, les nuances 5 et 6 sont réputées difficiles. Elles possèdent toutes deux une faible conductivité thermique, ce qui signifie que la chaleur générée pendant la coupe ne se dissipe pas dans le copeau - elle va directement dans l'outil de coupe, ce qui entraîne une usure rapide de l'outil.
Cependant, la nuance 6 peut être légèrement plus abrasive et “gommeuse” à usiner que la nuance 5. Pour les deux alliages, les ateliers doivent respecter scrupuleusement les règles suivantes usinage du titane les meilleures pratiques :
- Faibles vitesses de coupe et vitesses d'avance élevées : Réduire le temps de frottement de l'outil sur le matériau.
- Rigidité maximale : La pièce et l'outil doivent être absolument rigides pour éviter le broutage, qui détruit instantanément les outils lors de la coupe du titane.
- Liquide de refroidissement abondant : Utiliser un flux de liquide de coupe à haut volume et à haute pression directement sur la zone de coupe pour évacuer la chaleur.
- Outils tranchants uniquement : Ne laissez jamais un outil s'attarder ou frotter ; dès que l'arête de coupe s'émousse, remplacez-la immédiatement pour éviter d'endurcir la surface du titane.
Considérations relatives à la formation
Si vous devez plier ou former le matériau, préparez-vous à un retour élastique important pour les deux qualités. La nuance 5 peut subir un formage à froid limité, Le grade 6 résiste fortement à l'usinage à froid en raison de sa microstructure alpha stable. Pour le grade 6, le formage à chaud (typiquement entre 600°C et 700°C) est fortement recommandé pour obtenir des rayons de courbure serrés sans fissuration.
Coût et disponibilité du marché : Une perspective d'approvisionnement
Le matériau de rêve d'un ingénieur peut rapidement devenir le cauchemar d'un responsable des achats s'il ne peut être fourni à temps ou dans les limites du budget. Lors du passage du dessin CAO à la chaîne d'approvisionnement, les différences entre le titane de grade 5 et le titane de grade 6 deviennent tout à fait évidentes.

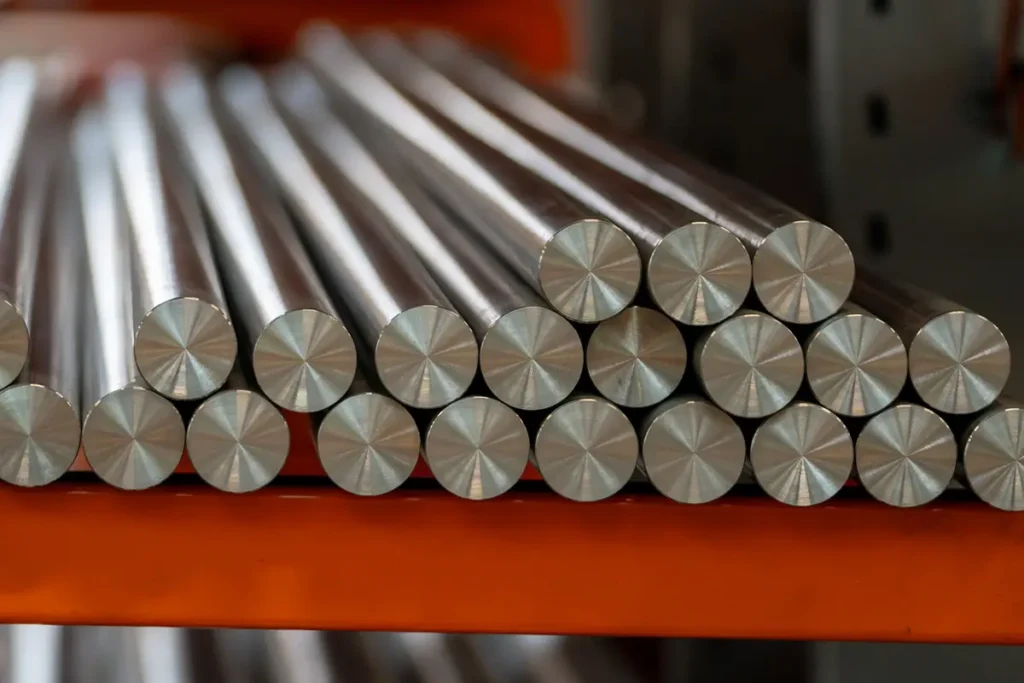

Grade 5 (Ti-6Al-4V) : La norme sur étagère D'un point de vue commercial, le grade 5 est le roi incontesté du marché du titane, représentant plus de 50% de l'utilisation totale de titane dans le monde. Comme il est utilisé dans pratiquement toutes les grandes industries - de l'aérospatiale et du médical à l'automobile et à la marine - il bénéficie d'économies d'échelle massives.
Pour une équipe de sourcing, cela signifie La 5e année est très accessible. Vous pouvez facilement le trouver sur le marché au comptant sous presque toutes les formes : feuilles, plaques, barres, billettes, fils ou tubes. De nombreuses usines le produisent dans le monde entier, ce qui permet de maintenir des prix très compétitifs et des délais de livraison relativement courts. Si vous avez besoin de Ti-6Al-4V standard la semaine prochaine, vous pouvez généralement l'obtenir.
Grade 6 (Ti-5Al-2,5Sn) : La spécialité de niche En revanche, le grade 6 est un matériau hautement spécialisé et de faible volume. Ses cycles de production sont en grande partie liés à des contrats spécifiques de haute performance dans l'aérospatiale et l'industrie (tels que la fabrication de turbines à gaz ou de moteurs à réaction).
Parce qu'il n'y a pas la demande universelle du grade 5, La qualité 6 est beaucoup plus difficile à obtenir et coûte généralement plus cher au kilogramme. De nombreux centres de service des métaux n'ont pas de Grade 6 dans leur stock standard. Si votre projet nécessite une épaisseur ou un diamètre spécifique, vous serez peut-être contraint de passer une commande sur mesure. Cela pose souvent deux problèmes majeurs en matière d'approvisionnement :
- Délais d'exécution prolongés : Attendre des mois pour que le matériau soit fondu et broyé.
- Quantités minimales de commande (QMC) : Les moulins peuvent vous obliger à acheter des milliers de livres, même si votre projet n'en nécessite qu'une fraction.
Verdict sur le sourcing : attention à la sur-ingénierie Du point de vue de la rentabilité, la règle est simple : Ne spécifiez jamais le grade 6 à moins que votre application n'exige absolument sa résistance au fluage à haute température ou sa soudabilité supérieure. Si le grade 5 peut gérer l'environnement d'exploitation, il faut s'en tenir au grade 5 pour protéger le budget et le calendrier de votre projet.
Applications typiques : Quand choisir ?
En fin de compte, le choix entre le titane de grade 5 et le titane de grade 6 se résume à l'environnement spécifique dans lequel votre pièce fonctionnera. Bien qu'il y ait un certain chevauchement dans la fabrication aérospatiale, leurs propriétés mécaniques distinctes dictent des applications finales très différentes.
Grade 5 (Ti-6Al-4V) : Le champion de tous les jours
En raison de son rapport résistance/poids exceptionnel à température ambiante ou modérée, associé à une excellente résistance à la fatigue et à la biocompatibilité, le grade 5 est le matériau de choix pour les composants structurels soumis à de fortes contraintes.
Les applications les plus courantes sont les suivantes
- Cellules d'avion et fixations pour l'aérospatiale : Les cloisons structurelles, les composants des trains d'atterrissage et les milliers de boulons et de rivets à haute résistance qui assurent la cohésion des avions commerciaux.
- Implants médicaux : les prothèses articulaires (comme les implants de hanche et de genou) et les plaques osseuses, grâce à ses propriétés exceptionnelles de biocompatibilité et d'ostéo-intégration.
- Automobile et sport automobile : Bielles, soupapes et ressorts de suspension haute performance pour lesquels il est essentiel de réduire le poids sans sacrifier la résistance.
- Génie maritime : Arbres d'hélices, boîtiers sous-marins et équipements de forage pétrolier et gazier offshore qui nécessitent une résistance supérieure à la corrosion dans l'eau salée.
Grade 6 (Ti-5Al-2,5Sn) : Le spécialiste des hautes températures
Le grade 6 est utilisé spécifiquement lorsqu'un composant doit supporter des températures extrêmes (jusqu'à 480°C / 900°F) pendant des périodes prolongées sans fluage, oxydation ou perte d'intégrité structurelle, en particulier si l'assemblage implique des soudures complexes.
Les applications les plus courantes sont les suivantes
- Moteurs à réaction et turbines à gaz : Les aubes de compresseur, les aubes de stator et les carters de moteur qui fonctionnent dans les sections intensément chaudes des moteurs à turbine.
- Systèmes d'échappement pour l'aérospatiale : Les pots d'échappement et les conduits d'évacuation où le titane à parois minces doit être parfaitement soudé et soumis à des gaz d'échappement brûlants.
- Équipement de traitement chimique : Les cuves de réacteurs, les échangeurs de chaleur et les systèmes de tuyauterie à haute pression manipulent des fluides hautement corrosifs à des températures élevées.
- Applications cryogéniques : Il est intéressant de noter que la structure entièrement alpha du grade 6 (en particulier sa variante Extra Low Interstitial ou “ELI”) le rend également incroyablement résistant à des températures cryogéniques ultra-basses, ce qui le rend utile pour les réservoirs de stockage d'hydrogène/oxygène liquide dans le cadre de l'exploration spatiale.
Foire aux questions (FAQ)
Lors de l'évaluation alliages de titane pour l'ingénierie critique Voici les questions les plus courantes que les équipes de sélection et les ingénieurs en mécanique posent au sujet des grades 5 et 6 :
Q : Quel est le titane le plus résistant, le grade 5 ou le grade 6 ?
A : À température ambiante, la nuance 5 (Ti-6Al-4V) est nettement plus résistante en raison de sa structure alpha-bêta pouvant être traitée thermiquement. Cependant, à des températures élevées (supérieures à 400°C / 750°F), le grade 6 (Ti-5Al-2.5Sn) le surpasse, conservant sa solidité et résistant au fluage bien mieux que le grade 5.
Q : Puis-je remplacer la 5e année par la 6e année afin de réduire les coûts ?
A : Non, sauf si votre température de fonctionnement reste strictement inférieure à 400°C. Si votre application exige une résistance au fluage à haute température ou un soudage complexe sans traitement thermique après soudage, le grade 5 échouera là où le grade 6 réussira. Ne remplacez jamais un produit par un autre dans un environnement à haute température.
Q : Le titane de grade 6 nécessite-t-il un traitement thermique post-soudure (PWHT) ?
A : En général, non. Le grade 6 étant un alliage entièrement alpha, il ne souffre pas de fragilisation en phase bêta au cours du processus de soudage. Ses joints soudés conservent une excellente ductilité et 100% de la résistance du métal de base sans qu'il soit nécessaire de procéder à des traitements de détente fastidieux.
Q : Le titane de grade 6 est-il plus difficile à usiner que le grade 5 ?
A : Oui, légèrement. Les deux alliages ont une faible conductivité thermique et nécessitent des installations rigides, des vitesses faibles et un débit élevé de liquide de refroidissement. Cependant, la structure alpha stable du grade 6 le rend légèrement plus abrasif et plus “gommeux” à couper, ce qui entraîne souvent une usure plus rapide de l'outil que le grade 5.
Conclusion : Faire le bon choix pour votre projet
Bien que le titane de grade 5 et le titane de grade 6 offrent tous deux des rapports poids/résistance incroyables et une résistance à la corrosion phénoménale, le choix du bon matériau est crucial pour la réussite (et le budget) de votre projet.
Pour résumer le processus de décision :
- Choisissez le grade 5 (Ti-6Al-4V) si vous avez besoin d'une limite d'élasticité et d'une résistance à la traction maximales à des températures ambiantes ou modérées, et si vous voulez un matériau très disponible et rentable.
- Choisissez le grade 6 (Ti-5Al-2,5Sn) si votre application implique une exposition prolongée à une chaleur extrême (jusqu'à 480°C / 900°F), exige une résistance supérieure au fluage, ou nécessite un soudage complexe où le traitement thermique post-soudure est impossible.
