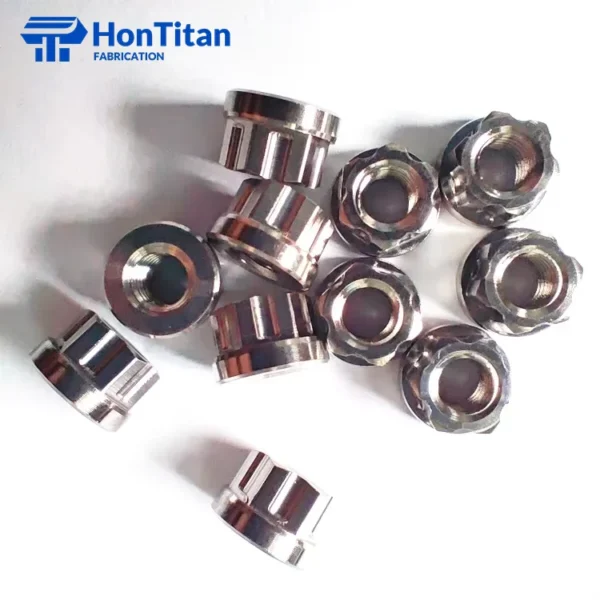

Porca de 12 pontos em titânio M10

Visão geral do produto

O Porca de 12 pontos em titânio M10 (também conhecida como Bi-Hex ou Double Hex) foi concebida para aplicações em que a redução de peso, a elevada resistência e o acesso a ferramentas compactas são fundamentais. Ao contrário das porcas hexagonais normais, o design de 12 pontos permite uma transmissão de binário mais elevada sem arredondar os cantos e adapta-se a espaços mais apertados utilizando chaves de caixa mais pequenas.

Seleção de material: Gr5 vs. Gr2

Oferecemos dois tipos de materiais distintos, adaptados aos requisitos específicos da sua aplicação:

• Grau 5 (Ti-6Al-4V): O padrão aeroespacial. Com uma resistência à tração de ≥895 MPa, É adequado para componentes estruturais de alta tensão, sistemas de suspensão e cubos de rodas de competição.
• Grau 2 (titânio comercialmente puro): Proporciona uma excelente proteção contra a ferrugem para as peças que não suportam cargas pesadas, como as caixas para a marinha,

Porquê escolher as nossas porcas de titânio CNC?

• Precisão ao nível do mícron: Fabricados em centros de torneamento CNC de tipo suíço, atingindo tolerâncias dimensionais de ±0,002mm a ±0,005mm, excedendo largamente as normas de forjamento a frio.
• Acabamento da rosca anti-estilhaçamento: As roscas são cortadas com precisão e polidas para Ra ≤0,4μm, minimizando o atrito e o risco de soldadura a frio (escoriações) durante a instalação.
• Personalização baseada em desenhos: Aceitamos STEP/IGS/DXF ficheiros para personalizar o passo da rosca (por exemplo, M10x1.0/1.25), o diâmetro da flange ou adicionar orifícios para cabos de segurança.
• Rastreabilidade total: Cada lote é fornecido com um EN10204 3.1 Certificado de ensaio de materiais (MTC), e a composição química da esponja de titânio.

Principais especificações técnicas

Nota: As dimensões para “Across Flats” (AF) e o diâmetro da flange podem ser personalizados de acordo com os seus desenhos. Por favor, carregue o seu .STEP ou .PDF preencher o formulário de inquérito para obter um orçamento exato.

Tratamento de superfície e estética

Fornecemos uma gama de acabamentos de superfície que melhoram tanto o aspeto visual como o desempenho funcional das porcas de titânio.

1. Revestimento PVD (Deposição Física de Vapor)

Recomendado para aplicações de elevado desgaste. O PVD cria uma camada cerâmica fina e dura na superfície do titânio.

• Benefícios: aumentar a dureza da superfície (HV > 2000), proporcionar uma excelente resistência aos riscos e reduzir significativamente o coeficiente de atrito para evitar a escoriação da rosca.
• Cores disponíveis: PVD preto, PVD dourado.

2. Anodização

Ideal para codificação de cores ou personalização estética em desportos motorizados e modificações.

• Benefícios: Cria uma camada de óxido viva e uniforme sem adicionar espessura dimensional.
• Cores disponíveis: Azul queimado (gradiente), roxo, verde, dourado e arco-íris.

3. Acabamentos funcionais

• CNC como maquinado: Acabamento standard em prata brilhante com linhas de torneamento de precisão visíveis.
• Polimento de espelhos: Polido à mão para Ra 0,1, criando um efeito cromado semelhante ao de uma joia.
• Jateado com contas: Acabamento cinzento mate, não refletor, adequado para instrumentos tácticos ou industriais.

Fabrico e garantia de qualidade

A qualidade não é inspeccionada no interior; é fabricada no interior. As nossas instalações utilizam tecnologia CNC avançada para garantir que cada porca de titânio M10 cumpre as especificações aeroespaciais.

A diferença CNC

Ao contrário das porcas forjadas a frio produzidas em massa, que muitas vezes sofrem de microfissuras e cantos arredondados, as nossas Maquinado por CNC As porcas são torneadas a partir de barras de titânio sólido. Isto garante:

• Concentração perfeita: Assegurar que a porca fica perfeitamente plana contra a flange.
• Cantos afiados de 12 pontos: Proporciona a máxima aderência às tomadas sem escorregar.
• Roscas sem rebarbas: A inspeção microscópica garante que não ficam aparas de metal, protegendo os seus parafusos.

Protocolo de controlo de qualidade

• 100% Medição de roscas: Todos os lotes de produção são verificados com medidores Go/No-Go (Classe 6H) para garantir a montagem.
• Análise Espectral: Verificamos o teor de Fe, O, C, N e H para garantir a conformidade com a norma ASTM B348.
• Inspeção visual: 100% controlo visual dos defeitos de superfície com uma ampliação de 10x antes da embalagem.

Dicas de aplicação e instalação

Aplicações do sector

• Desportos motorizados e corridas: Porcas das rodas, porcas das rodas dentadas e fixadores do coletor de escape. (Reduz o peso não suspenso para um melhor manuseamento).
• Aeroespacial: Fixação não estrutural e de estruturas secundárias que requerem uma elevada relação resistência/peso.
• Médico e marítimo: Montagem de cadeiras de rodas, sensores marinhos e equipamento de processamento químico (Grau 2 recomendado para água do mar).

Guia de instalação: Prevenir a formação de galhas

As roscas de titânio podem ser propensas a “escoriações” (soldadura a frio) quando apertadas contra outros metais sem lubrificação.

1. Utilizar antiaderente: Recomendamos vivamente a aplicação de um produto de alta qualidade Dissulfureto de molibdénio (MoS2) ou pasta antiaderente à base de cobre nas roscas antes da instalação.
2. Binário recomendado: Para porcas de titânio M10 Gr5, as definições de binário típicas variam entre 45Nm a 55Nm (varia consoante a aplicação e a lubrificação). Consulte sempre primeiro o manual do seu equipamento.
3. Não apertar demasiado: O titânio tem um módulo de elasticidade inferior ao do aço; utilize uma chave dinamométrica calibrada.

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre as porcas de titânio Gr5 e Gr2?

A: Gr5 (Ti-6Al-4V) é uma liga com elevada resistência (tração ≥895MPa), adequada para corridas e peças de suporte de carga. Gr2 é titânio comercialmente puro, mais macio mas com excelente resistência à corrosão, ideal para utilização química ou marítima.

Q2: Podem fabricar porcas M10 com um passo fino personalizado (por exemplo, 1,0 mm)?

R: Sim. Uma vez que utilizamos a maquinagem CNC, podemos produzir qualquer passo de rosca (1,0, 1,25, 1,5) de acordo com os seus requisitos. Basta especificar o passo no seu inquérito.

Q3: Existe uma quantidade mínima de encomenda (MOQ)?

R: Para tamanhos padrão (M10x1,25/1,5 Gr5), temos stock com sem MOQ. Para dimensões personalizadas ou cores PVD, o MOQ começa a partir de 50-100 peças consoante a complexidade.

Q4: Fornecem desenhos para validação?

R: Sim, aceitamos os seus ficheiros STEP/DXF para revisão. Para encomendas personalizadas, podemos fornecer um desenho CAD para sua aprovação antes da produção em massa.

Pedir um orçamento

Pronto para atualizar para elementos de fixação de precisão em titânio? Forneça os seguintes detalhes para obter um orçamento rápido (normalmente dentro de 24 horas):

1. Tamanho e inclinação: (por exemplo, M10 x 1,25)
2. Material: (Gr5 ou Gr2)
3. Quantidade:
4. Acabamento da superfície: (por exemplo, PVD Preto)
5. Desenho: (Opcional, carregar para peças personalizadas)
