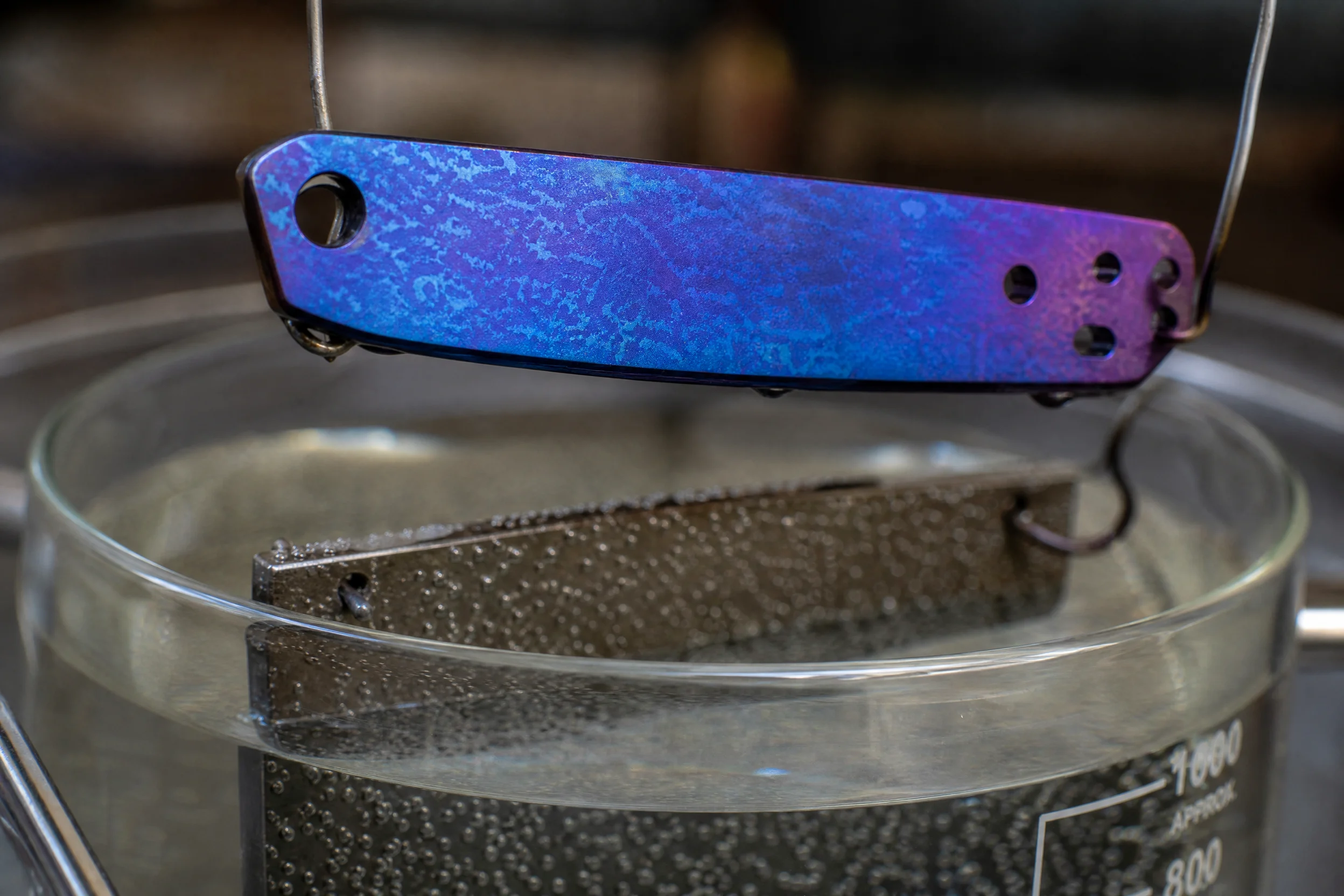

Das Eloxieren von Titan ist ein elektrochemischer Prozess, bei dem sich eine transparente Oxidschicht auf der Metalloberfläche bildet – ganz ohne Farbstoffe. Die Farbe wird ausschließlich durch die Spannung bestimmt: Bei etwa 20–25 V entsteht Violett/Dunkelblau, bei 30–40 V Himmelblau, bei 50–55 V Gold und bei 80–100 V Blaugrün/Grün. Um dies zu Hause durchzuführen, benötigen Sie ein regelbares Gleichstromnetzteil (0–120 V, mindestens 1 A), eine verdünnte Elektrolytlösung (5 g/l TSP oder Borax in destilliertem Wasser), Titandraht für Ihren Anodenkreis und eine saubere Kathode aus Edelstahl oder Titan. Die größte Fehlerquelle ist nicht das Netzteil – es ist die Oberflächenvorbereitung. Schon das Öl eines einzigen Fingerabdrucks hinterlässt einen silbernen Abdruck auf Ihrem blauen Bauteil. Diese Anleitung behandelt jeden Schritt, enthält die tatsächliche Spannungstabelle, eine vollständige Tabelle zur Fehlerbehebung und das, was sonst niemand erwähnt: warum Ihr Titan-Grad entscheidet darüber, ob Ihre Farben edelsteinartig leuchten oder enttäuschend matt wirken.
Was passiert eigentlich, wenn man Titan eloxiert?
Titan verfügt bereits über eine hauchdünne natürliche Oxidschicht auf seiner Oberfläche – das ist einer der Gründe, warum es so korrosionsbeständig ist. Wenn man in einem Elektrolytbad Strom durch das Titan leitet, lagert man nichts ab. Man bewirkt vielmehr, dass diese Oxidschicht auf kontrollierte Weise dicker wird.

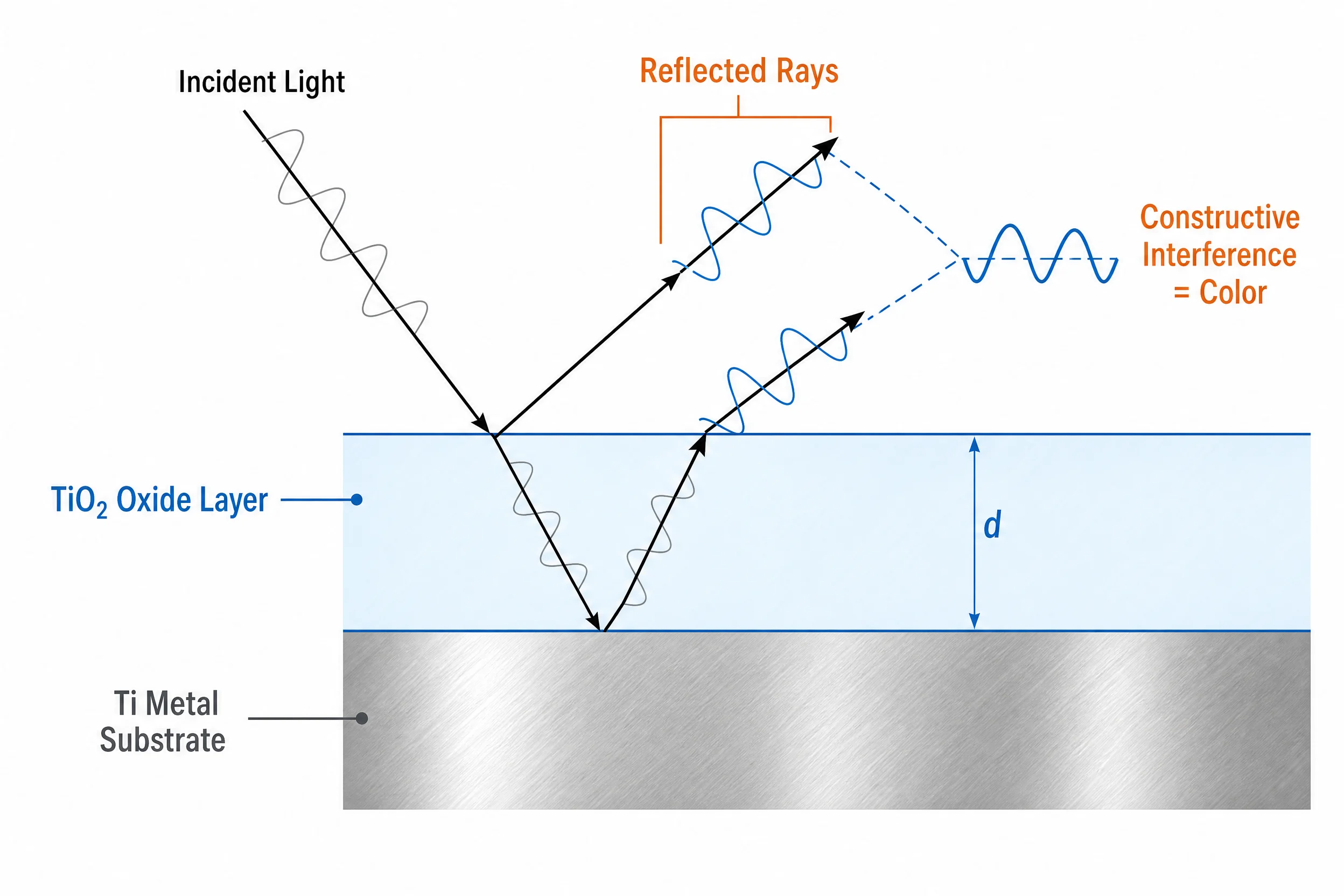

Die Farbe, die man sieht, ist kein Pigment. Es ist Physik – genauer gesagt Dünnschicht-Interferenz, derselbe optische Effekt, der Seifenblasen oder Ölflecken schillernd erscheinen lässt. Wenn Licht auf die Titandioxid (TiO₂)-Oberfläche trifft, wird ein Teil an der Oberfläche der Oxidschicht reflektiert, während ein anderer Teil durch den transparenten Film dringt und vom darunterliegenden Metall reflektiert wird. Diese beiden reflektierten Wellen interferieren miteinander. Je nach Dicke des Films heben sich bestimmte Wellenlängen gegenseitig auf, während andere verstärkt werden – und genau das ist die Farbe, die man sieht.
Die Spannung bestimmt die Oxidschichtdicke. Die Oxidschichtdicke bestimmt die Farbe. Das ist der gesamte Mechanismus. Wissenschaftliche Forschung (Kang et al., Materialcharakterisierung, (, 2017) bestätigt, dass das Wachstum linear verläuft – bei alkalischen Elektrolyten etwa 1,9–2,1 nm pro Volt –, weshalb der Farbverlauf vorhersehbar und wiederholbar ist.
Das ist auch der Grund, warum zwei wichtige Farben bei der Standard-Eloxierung physikalisch nicht realisierbar sind:
- Echtes Schwarz — dazu müsste das gesamte Licht absorbiert werden, wozu das dünne, transparente Oxid nicht in der Lage ist. “Schwarzes Titan” ist fast immer eine PVD- oder DLC-Beschichtung.
- Feuerwehrrot — Das Interferenzmuster kann Rosa-, Violett- und Rotbrauntöne erzeugen, jedoch kein reines, gesättigtes Rot.
Eines sollte man gleich zu Beginn wissen: Die Spannung ist kumulativ.. Sobald man eine blaue Oxidschicht mit 30 V aufgebaut hat, verschiebt sich die Farbe in Richtung Gold, wenn man die Spannung auf 50 V erhöht. Man kann die Spannung jedoch nicht senken und den Vorgang rückgängig machen. Wenn man eine Farbe überschreitet, muss man das Oxid chemisch entfernen und von vorne beginnen. Das wird in den meisten Anleitungen nicht erwähnt und ist der Grund für viele missglückte erste Versuche.
Mit welcher Titan-Güteklasse Sie arbeiten, macht den entscheidenden Unterschied
In den meisten Anleitungen wird Titan als ein einziger Werkstoff behandelt. Das ist es aber nicht – und genau das ist der am häufigsten übersehene Grund, warum DIY-Ergebnisse enttäuschen.
Grad 2 (handelsübliches Reintitan) Es enthält fast keine Legierungselemente, sodass beim Eloxieren eine reine, gleichmäßige TiO₂-Schicht entsteht. Die Farben leuchten wie Edelsteine. Dieses lebhafte, schillernde Violett, das man in Videos in den sozialen Medien sieht? Das ist mit ziemlicher Sicherheit Grad 2 oder Grad 1.
Güteklasse 5 (Ti-6Al-4V) ist das strukturelle Arbeitstier, das in Befestigungselementen für die Luft- und Raumfahrt, hochwertigen Messerschalen und EDC-Beschlägen zum Einsatz kommt. Es enthält nominell 61 % TP3T-Aluminium und 41 % TP3T-Vanadium (gemäß ASTM B265). Diese Legierungselemente bilden beim Eloxieren eigene Mischoxide, wodurch die optische Reinheit der Schicht beeinträchtigt wird. Das Ergebnis: Farben, die deutlich gedämpfter und matter wirken. Ein 50-V-“Gold” auf der Güteklasse 5 sieht oft eher wie dunkles Antikmessing aus als wie leuchtendes Gelbgold.
Das liegt nicht an Ihrer Ausrüstung – es ist einfach Physik. Wenn Sie mit der Güteklasse 5 arbeiten und eine Farbsättigung auf dem Niveau der Güteklasse 2 erwarten, werden Sie immer enttäuscht sein. Für Schmuck und dekorative Arbeiten, bei denen es auf die Farbbrillanz ankommt, ist die Güteklasse 2 die richtige Materialwahl. Bei strukturellen Bauteilen wie Messerschalen, bei denen Festigkeit im Vordergrund steht, ist die gedämpfte Farbpalette der Güteklasse 5 einfach Teil des Kompromisses.
Eine praktische Konsequenz: Wenn Sie eine gemischte Charge eloxieren, die beide Güteklassen enthält, eloxieren Sie sie in getrennten Durchgängen bei gleicher Spannung. Selbst bei identischen Einstellungen weisen die beiden Sorten unterschiedliche Farbtöne auf, und es gibt keine Möglichkeit, dies zu korrigieren.

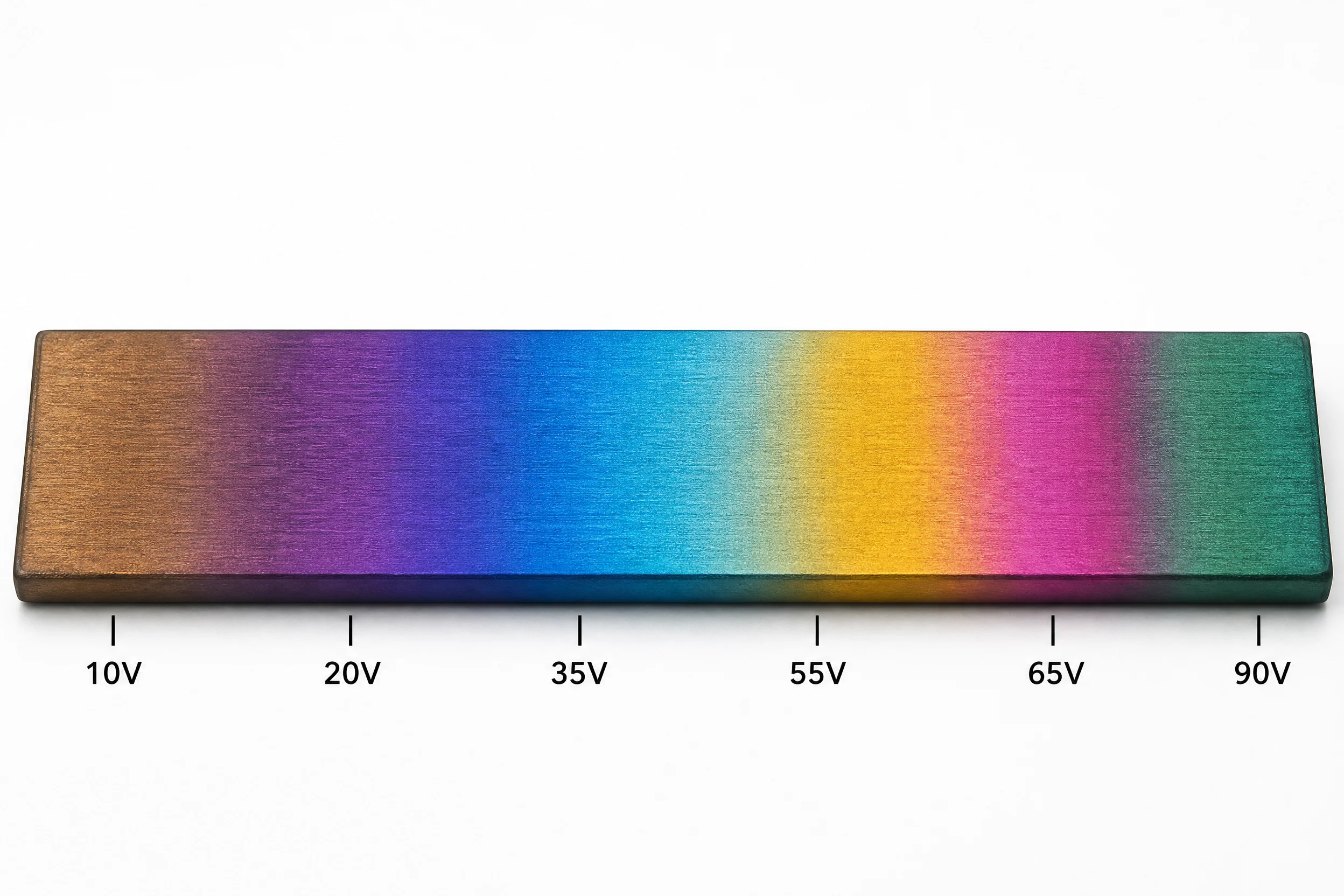

Die Spannungs-Farb-Tabelle (und wie man tatsächlich die gewünschte Farbe erzielt)
Hier ist die Referenztabelle. Diese Werte gelten für die Gleichstrom-Anodisierung von handelsüblichem reinem Titan der Güteklasse 2 mit einem TSP- oder Borax-Elektrolyten. Die Spannungsbereiche sind in der Industrie und in Fachkreisen (MrTitanium, Best Technology Inc., HonTitan) allgemein anerkannt. Die Angaben zur Oxidschichtdicke sind ungefähre Werte und hängen vom verwendeten Elektrolyten ab – die tatsächliche Dicke skaliert linear mit der Spannung bei etwa 1,9–2,1 nm/V.
| Spannung (DC) | Farbe | Anmerkungen |
|---|---|---|
| 10–15 V | Bronze / Braun | Erste sichtbare Farbe; dezenter warmer Farbton |
| 20–25 V | Lila / Dunkelblau | Sehr beliebt – am eindrucksvollsten bei hochglanzpoliertem Grade 2 |
| 30–40 V | Himmelblau / Hellblau | Auffällige Farbe; beliebt in der Luft- und Raumfahrt |
| 50–55 V | Gold/Gelb | Imitiert eine Vergoldung; wirkt bei der Güteklasse 5 wie antikes Messing |
| 60–70 V | Rosa / Magenta | Lebhaft; auf Stufe 5 schwieriger zu erreichen |
| 80–100 V | Blaugrün / Grün | Erfordert eine möglichst saubere Oberflächenvorbereitung; am schwierigsten zu kontrollieren |
(Hinweis: Je nach Oberflächenbeschaffenheit, Elektrolyttemperatur und Titansorte sind Abweichungen von ±3–5 V zu erwarten. Diese Werte gelten für alkalische Elektrolyte – bei Ammoniumsulfat- oder Säuresystemen kann sich das Spektrum verschieben.)
Ein paar Dinge, die die Grafik allein nicht verrät:
Das Spektrum ist endlos. Nach Grün (~100 V) kehrt man bei einem zweiten Durchgang wieder zu Bronze- und Goldtönen zurück, wenn man weitermacht. Aus diesem Grund bleiben die meisten Heimwerker unter 120 V.
Farben sehen im nassen und im trockenen Zustand unterschiedlich aus. Direkt nach dem Bad verändert sich die Farbe, sobald das Teil trocknet. Trocknen Sie es immer mit Druckluft oder warten Sie, bis es vollständig getrocknet ist, bevor Sie das Ergebnis beurteilen.
Die “Creep-Up”-Methode für Präzision
Die gängigste Methode, einen Farbwert zu überschreiten, besteht darin, die Zielspannung vor dem Eintauchen des Teils einzustellen. Stattdessen:
- Stellen Sie Ihr Netzteil auf 10 V unter deinem Zielwert
- Tauchen Sie das Teil vollständig ein (es darf die Kathode nicht berühren).
- Erhöhen Sie die Spannung langsam, während sich das Bauteil im Bad befindet.
- Hören Sie auf, sobald Sie die gewünschte Farbe sehen
Dadurch erhalten Sie visuelles Feedback in Echtzeit und können die Abweichung von ±3–5 V in Ihrer spezifischen Konfiguration berücksichtigen. Das bedeutet auch, dass Sie bei jeder Zwischenfarbe zwischen zwei angegebenen Spannungen anhalten können – beispielsweise bei einem Blau-Violett zwischen 20 V und 25 V.
Ausrüstung, die man wirklich braucht
Das Netzteil – die eine Entscheidung, die alles andere einschränkt
Alle anderen Komponenten sind günstig und austauschbar. Das Netzteil ist der Engpass.
Sie benötigen eine variable Gleichstromversorgung, die von 0 bis mindestens 110 V reicht., mit einer Stromabgabe von mindestens 1 A (für größere Teile sind 3 A besser geeignet). Die Farbpalette bei der Titan-Eloxierung reicht von etwa 10 V (Bronze) bis zu ~100 V (Grün), wobei die beliebtesten Farben (Blau- und Violetttöne) im Bereich zwischen 20 V und 45 V liegen. Ein Netzteil, dessen maximale Spannung bei 30 V liegt, schränkt Sie auf die Hälfte des Spektrums ein.
Die häufigste Empfehlung in der Community – die sich auf BladeForums, Reddit r/knifeclub und PracticalMachinist durchzieht – ist ein in China hergestelltes, einstellbares Tischnetzteil mit 0–120 V / 3 A aus der $60–120-Reihe. Das konkrete Modell ist weniger wichtig als diese technischen Daten:
- Spannungsbereich: 0–120 V Gleichstrom
- Aktuelles Sortiment: 0–3 A (einstellbar)
- Anzeige: Digitale Anzeige für Spannung und Strom
- Verordnung: Konstantspannungsmodus (CV)
Kann man eine 9-V-Batterie verwenden? Ja, für kleine Schmuckstücke, bei denen man Bronze- oder Violettfarben erzielen möchte (im Bereich von 10–25 V), reicht ein Stapel 9-V-Batterien aus. Die eigentliche Einschränkung liegt in der Steuerung: Man erhält nur eine Spannung, keine stufenlose Einstellung, und die “Creep-Up”-Methode lässt sich nicht anwenden. Für alles, was über Grundfarben hinausgeht, oder für Stücke, die größer als ein Ring sind, lohnt sich ein Labornetzteil.
Wie wäre es mit einem Variac und einem Gleichrichter? Einige Forum-Veteranen verwenden einen variablen Autotransformator mit einem Brückengleichrichter. Das funktioniert zwar und lässt sich unter Umständen kostengünstiger bauen, doch aufgrund der erforderlichen Trenntransformator-Vorgabe (aus Sicherheitsgründen bei Wechselstromversorgung) sind die Gesamtkosten mit denen eines speziellen Labornetzteils vergleichbar. Sofern Sie nicht gerade Spaß am Bau von Netzteilen haben, sollten Sie einfach das Labornetzteil kaufen.
Die Kathode
Als Kathode (negative Elektrode) kann ein Titangitter oder ein Reststück dienen Titanplatte, oder eine Edelstahlplatte. Die Oberfläche der Kathode sollte mindestens so groß sein wie das Werkstück – im Idealfall größer.
Verwenden Sie niemals Aluminium oder Kupfer als Kathode. Beide lösen sich im Elektrolyten auf, verunreinigen das Bad und führen zu uneinheitlichen Ergebnissen.
Der Anodenkreis
Jeder Teil des Anodenkreises, der mit dem Elektrolyten in Berührung kommt, muss aus Titan bestehen. Das bedeutet: Titandraht zum Aufhängen des Teils, Titan-Klemmen, falls Sie solche verwenden – kein Stahl, kein Kupfer, keine Krokodilklemmen.
Der Grund dafür ist einfach: Strom fließt auf dem Weg des geringsten Widerstands. Eine Verbindung aus Kupfer oder Stahl im Bad wird sich vorzugsweise selbst anodisieren statt Ihres Werkstücks, sodass das Titan ungefärbt bleibt. Titandraht ist günstig (erhältlich bei Schmuckzulieferern) und unverzichtbar.
Der Container
Jeder nichtleitende, chemikalienbeständige Behälter ist geeignet. Ein Glas, eine Plastikdose aus dem Feinkostbereich, ein Rubbermaid-Aufbewahrungsbehälter – alles ist in Ordnung. Achten Sie nur darauf, dass er hoch genug ist, um Ihr Werkstück vollständig einzutauchen, ohne dass es die Seitenwände oder die Kathode berührt.
Rezept für Elektrolytgetränke: Was man mischen sollte und in welchen Mengen
Die Aufgabe des Elektrolyten ist einfach: Er muss freie Ionen bereitstellen, damit Strom durch die Lösung fließen kann. Die genaue chemische Zusammensetzung ist weniger wichtig als zwei Faktoren — unter Verwendung von destilliertem Wasser und die Lösung chloridfrei halten.
Das Standardrezept
TSP (Trinatriumphosphat) oder Borax:
- 5 g pro Liter destilliertes Wasser (~1 Teelöffel pro Quart)
- Das entspricht etwa 1/10 des Sättigungspunkts.
(Quelle: MrTitanium: “Etwa 5 g/l ist eine gute Konzentration. Das Wasser leistet die eigentliche Arbeit; das Salz oder die Säure dient lediglich als Ionenquelle.”)
Sowohl TSP als auch Borax liefern bei dieser Konzentration gleichwertige Ergebnisse. TSP wird in Baumärkten als Wandreiniger verkauft. Borax findet man in der Waschmittelabteilung. Beides funktioniert.
Backpulver (Natriumhydrogencarbonat) funktioniert ebenfalls, bei ungefähr derselben Konzentration. Die Ergebnisse sind etwas weniger gleichmäßig – die Lösung muss offenbar häufiger erneuert werden –, aber für einen ersten Versuch ist das in Ordnung, und die Zutaten sind in jeder Küche vorhanden.
Was man vermeiden sollte
- Chloridhaltige Lösungen — Salzwasser, alles, was Kochsalz enthält — führt dazu, dass die Titanoberfläche angegriffen wird und Vertiefungen entstehen, anstatt sie sauber zu eloxieren
- Leitungswasser — Gelöste Mineralien beeinflussen die Konsistenz; destilliertes Wasser kostet $1 pro Gallone und ist sein Geld wert
- Säuren (außer bei professionellen Anlagen) — In der Industrie kommen zwar manchmal Phosphorsäure oder Schwefelsäure zum Einsatz, doch für den Hausgebrauch ist die Methode mit TSP und Borax sicherer und liefert vergleichbare Ergebnisse.
Elektrolyt-Haushalt
Der Elektrolyt wird nicht wie Chemikalien in anderen Verfahren verbraucht. Eine einzige Charge reicht für Dutzende von Anwendungen. Bewahren Sie sie in einem beschrifteten Behälter mit Deckel auf. Sollten Sie nach vielen Anwendungen ungleichmäßige Ergebnisse feststellen, mischen Sie eine neue Charge an – die alte Lösung kann stark mit Wasser verdünnt und als Pflanzendünger verwendet werden (die Phosphate sind nützlich).
Oberflächenvorbereitung: Hier beginnen 90% der DIY-Pannen
Bevor Sie sich Gedanken über die Spannung machen, bevor Sie den Elektrolyten anmischen, bevor Sie irgendetwas verkabeln – muss das Werkstück sauber sein. Nicht “ziemlich sauber”, sondern chemisch rein.
Je nach Beschaffenheit der Oberfläche, mit der der Elektrolyt in Kontakt kommt, bildet sich Titanoxid. Wenn Öl, Rückstände oder ein Fingerabdruck einen Teil dieser Oberfläche bedecken, bildet sich dort kein Oxid. Stattdessen schimmert das darunterliegende Silbertitan durch den farbigen Hintergrund hindurch – und sieht genau so aus, wie es ist: ein Fingerabdruck des Versagens, der dauerhaft in Ihr Bauteil eingebrannt ist.
Schritt 1: Entfetten
Wischen Sie das Teil mit Aceton oder Isopropylalkohol (90%+) ab. Bei Teilen mit strukturierten Oberflächen, Rillen oder maschinell gefrästen Nuten lässt sich der Schmutz durch kurzes Einweichen in Simple Green und anschließendes Schrubben mit einer weichen Bürste besser aus den Vertiefungen entfernen als durch bloßes Abwischen.
Ab diesem Punkt: ausschließlich Nitrilhandschuhe. Das Hautfett von der ungeschützten Haut beeinträchtigt die Vorbereitung.

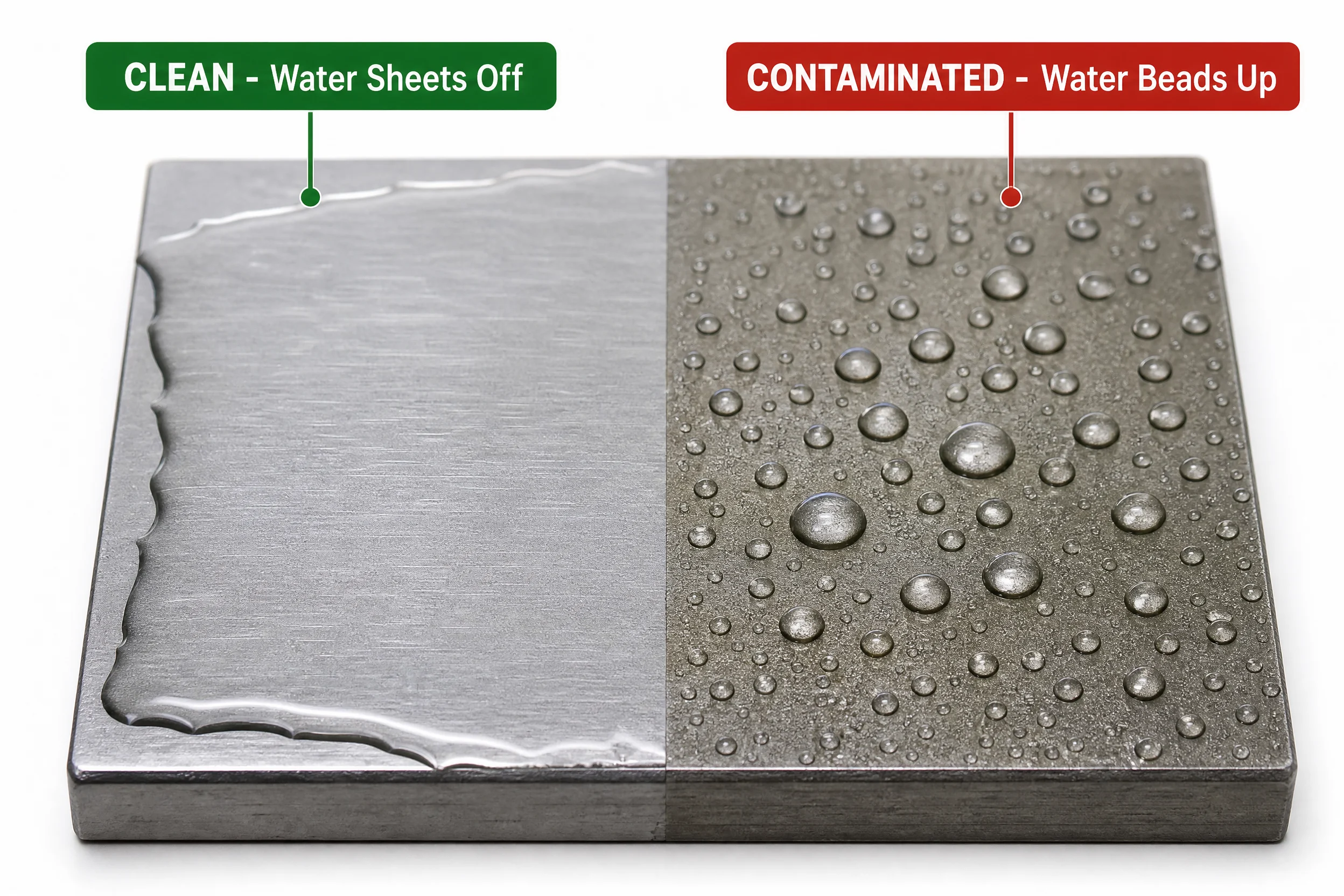

Der Wasserblatt-Test
Spülen Sie das Teil nach dem Entfetten unter destilliertem Wasser ab. Wenn das Wasser die Blätter gleichmäßig ab, ist die Oberfläche sauber. Wenn das Wasser Perlen aufreihen oder sich in Tröpfchen auflöst, ist immer noch Öl vorhanden – entfetten Sie die Fläche und spülen Sie sie erneut ab.
Dieser Test kostet nichts und dauert fünf Sekunden. Wenn man ihn auslässt, ist das der häufigste Grund für ein fleckiges erstes Ergebnis.
Schritt 2: Ätzen (optional, wird jedoch für lebendige Farben empfohlen)
Durch das Ätzen wird die vorhandene native Oxidschicht entfernt und eine neue, gleichmäßige Oberfläche geschaffen, auf der die neue Oxidschicht wachsen kann. Bei Messerschalen und Schmuckstücken, bei denen die Farbqualität eine wichtige Rolle spielt, macht dieser Schritt einen sichtbaren Unterschied.
Zwei Optionen für den Heimgebrauch:
Whink Rostfleckenentferner — Erhältlich im Baumarkt, enthält verdünnte Flusssäure (HF). Wirkt bei Raumtemperatur. 5–10 Sekunden lang eintauchen, bis sich kleine Bläschen bilden, dann sofort mit destilliertem Wasser abspülen. Wirksam, hinterlässt jedoch bei genauer Betrachtung einen leichten Schleier auf der Oberfläche, was die Farbintensität beeinträchtigen kann.
Multi-Etch — Ein speziell für das Ätzen von Titan entwickeltes Handelsprodukt. Bei warmer Anwendung (150–160 °F / 65–71 °C) erzeugt es eine Oberflächenstruktur, die die Lichtbrechung maximiert und deutlich sattere Farben in Edelsteinqualität hervorbringt. Es ist zwar teurer (~$30 für ein Starter-Set), aber wenn Sie Schmuck oder auffällige Dekorationsarbeiten herstellen, ist die Farbverbesserung deutlich spürbar.
Für Funktionsteile (Schrauben, Befestigungselemente, Beschläge), bei denen es lediglich auf eine einheitliche Farbcodierung ankommt, ist Whink völlig ausreichend. Für Schmuck oder EDC-Artikel, bei denen die Farben besonders gut zur Geltung kommen sollen, lohnt sich Multi-Etch.
Schritt 3: Abschließende Spülung
Unabhängig davon, ob Sie das Teil ätzen oder nicht, sollten Sie es unmittelbar vor dem Eloxieren noch einmal mit frischem destilliertem Wasser abspülen. Lassen Sie das Teil nicht an der Luft trocknen – legen Sie es noch im nassen Zustand in das Bad.
Oberflächenbeschaffenheit und Farbintensität
Die Oberflächenbeschaffenheit vor dem Eloxieren hat einen erheblichen Einfluss darauf, wie die endgültigen Farben aussehen:
- Hochglanzpolitur → Die Farben sind gesättigt, leuchten wie Edelsteine und strahlen maximale Lebendigkeit aus
- gebürstet/satiniert → Die Farben wirken weicher, gleichmäßiger und weniger reflektierend.
- Perlgestrahlt / rau → Die Farben wirken gedämpft und flach (das Licht streut, anstatt klar reflektiert zu werden)
Wenn Sie ein tiefes, schillerndes Blau wünschen, polieren Sie die Oberfläche zunächst. Wenn Sie ein dezentes, mattes Blaugrau wünschen, lassen Sie sie per Glasperlstrahlen bearbeiten. Beides ist möglich – Sie sollten sich nur vor Beginn der Bearbeitung darüber im Klaren sein, welches Ergebnis Sie anstreben.

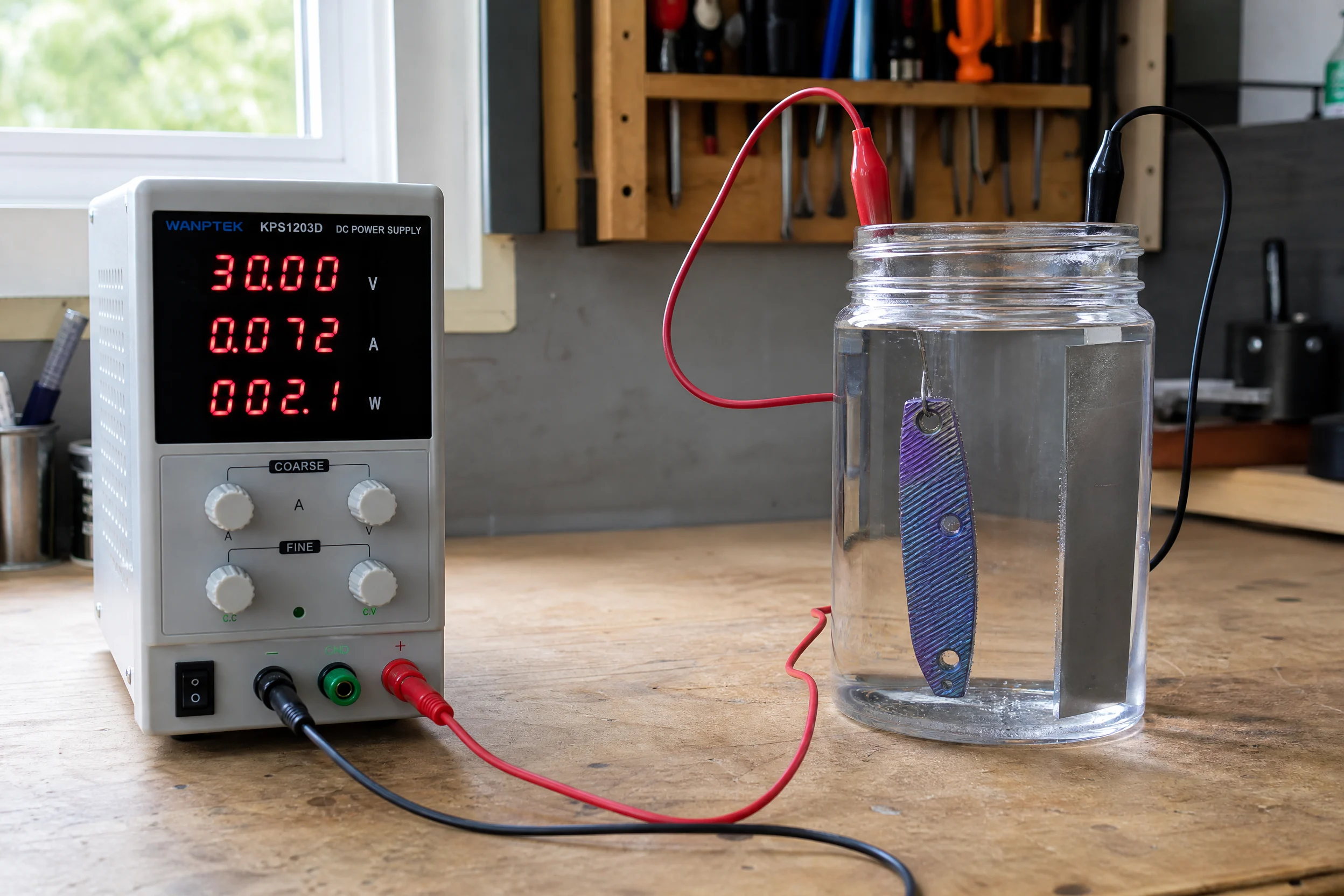

Schritt für Schritt: Der Eloxierungsprozess
Zu diesem Zeitpunkt haben Sie Folgendes: ein sauberes, geätztes Werkstück (das seit der Reinigung nicht mehr mit bloßen Händen berührt wurde), ein angeschlossenes und ausgeschaltetes Netzteil, ein vorbereitetes Elektrolytbad, einen aufgebauten Anodenkreis mit Titandraht sowie eine eingetauchte Kathode aus Edelstahl oder Titan.
1. Schließen Sie die Kathode an
Befestigen Sie die Minuspol (schwarz) von der Stromquelle zur Kathodenplatte oder zum Kathodengitter. Tauchen Sie die Kathode in den Elektrolyten ein. Die Kathode darf die Seitenwände des Behälters nicht berühren.
2. Das Werkstück an einem Titandraht befestigen
Hängen Sie das Werkstück an einen Titandraht oder halten Sie es mit einer Titanzange fest. Die Befestigungsstelle behält die ursprüngliche Titanfarbe bei (da dort der Strom eintritt, wird sie an der Kontaktstelle nicht gleichmäßig eloxiert). Überlegen Sie sich, wo dieser silberne Fleck liegen soll – an einer Kante, die nicht sichtbar ist, oder ganz am Ende eines Griffs.
Befestigen Sie die Pluspol (rot) zum Titandraht oberhalb der Elektrolytoberfläche. Kein Kupfer, kein Edelstahl im Bad.
3. Anfangsspannung einstellen
Stellen Sie die Stromversorgung auf 10 V unterhalb Ihrer Zielfarbe. Schalten Sie es noch nicht ein.
4. Untertauchen und einschalten
Senken Sie das Werkstück in das Bad ab, bis es vollständig eingetaucht ist. Das Werkstück darf die Kathode nicht berühren. Schalten Sie das Netzteil ein.
An der Kathode bilden sich kleine Bläschen – das ist austretendes Wasserstoffgas, was völlig normal ist. Am Werkstück selbst sollten bei einem sauberen Anodisierungsvorgang kaum oder gar keine Bläschen zu sehen sein.
5. Langsam auf die Zielspannung ansteigen
Erhöhen Sie die Spannung langsam bis zum gewünschten Wert. Beobachten Sie das Bauteil – Sie werden sehen, wie sich die Farbe in Echtzeit entwickelt. Hören Sie auf, sobald Sie den gewünschten Farbton erreicht haben.
Wie lange dauert das? Bei einem kleinen Stück (Ring, Messerschale) bei 30 V bildet sich die Farbe innerhalb von 10–30 Sekunden. Bei größeren Stücken dauert es länger – der Strom muss das Oxid über eine größere Oberfläche aufbauen. Der Prozess begrenzt sich von selbst: Sobald das Oxid die für Ihre Spannung richtige Dicke erreicht hat, sinkt der Strom auf nahezu Null und die Farbe verändert sich nicht mehr.
6. Entfernen und abspülen
Schalten Sie die Stromversorgung aus bevor das Teil ausgebaut wird. Das Entfernen eines unter Spannung stehenden Teils kann einen kurzzeitigen Lichtbogen verursachen, der eine dunkle Spur hinterlässt.
Mit destilliertem Wasser abspülen. Mit Druckluft trocknen oder mit einem sauberen Papiertuch abtupfen und an der Luft trocknen lassen.
Die Farbe erst dann beurteilen, wenn das Teil vollständig getrocknet ist — Nasses Titan sieht deutlich anders aus als trockenes.
Alles über Bord werfen und von vorne anfangen
Die Farbe nicht ganz richtig hinbekommen? Der Vorgang ist umkehrbar. Für beheiztes Multi-Etch (150–160 °F), das Oxid löst sich innerhalb von 30 Sekunden bis 2 Minuten auf. Für Verwendung bei Raumtemperatur, je nach Titanlegierung und Oxidschichtdicke 6–40 Minuten einwirken lassen. Verdünntes Whink wirkt auch bei Raumtemperatur in einem ähnlichen Zeitrahmen. Nach dem Abtragen die Präparation ab Schritt 1 erneut durchführen.
Fehlerbehebung: 6 Probleme und ihre wirklichen Lösungen
Selbst bei einer soliden Konfiguration wird man irgendwann auf eines dieser Probleme stoßen. Hier ist die eigentliche Diagnose:
| Problem | Wahrscheinliche Ursache | Korrektur |
|---|---|---|
| Fleckige / ungleichmäßige Färbung | Öl oder Fingerabdrücke auf der Oberfläche | Entlacken, erneut entfetten, den Wassertropfentest bestehen, bevor erneut eloxiert wird |
| Stumpfe / verblasste Farben | Oberfläche zu rau oder Verwendung von „Whink“ anstelle von „Multi-Etch“ | Auf eine höhere Oberflächengüte polieren; zum Ätzen auf „Multi-Etch“ umstellen |
| Es entsteht überhaupt keine Farbe | Nicht aus Titan Anode Kabel im Bad oder verpolt | Stellen Sie sicher, dass der Anodenkreis vollständig aus Titan besteht; überprüfen Sie, ob die rote Leitung auf der Werkstückseite liegt. |
| Die Farbe ändert sich während des Vorgangs nicht mehr | Das Oxid hat das Gleichgewicht zwischen Strom und Spannung erreicht – normal | Das ist das erwartete Verhalten; erhöhen Sie die Spannung langsam, um fortzufahren. |
| Dunkle Brandspuren oder Lochfraß | Kurzschluss (Teil berührt Kathode) oder Stromstärke zu hoch für die Kontaktfläche | Abstand im Bad vergrößern; Strombegrenzung an der Stromversorgung verringern |
| Die Farbe verblasst in der Nähe der Befestigungsstelle | Schlechter Kontakt an der Titan-Drahtverbindung | Ziehen Sie die Kabelverbindung fest; verwenden Sie ein neues, sauberes Kabel |
Das “Schlammfarben”-Problem der 5. Klasse
Wenn du auf Titan Grad 5 und Ihre Farben wirken durchweg dunkel, matt oder gräulich statt leuchtend – das ist kein Problem, das behoben werden muss. Das Material verhält sich hier genau wie erwartet. Die einzige Abhilfe besteht darin, bei Arbeiten, bei denen die Farbbrillanz eine Rolle spielt, auf die Qualität „Grade 2“ umzusteigen.
Das Überschreiten der Zielfarbe
Sie haben die Spannung zu schnell erhöht und sind an der gewünschten Farbe vorbeigegangen. Dies lässt sich nicht durch eine Verringerung der Spannung rückgängig machen. Entfernen Sie das Oxid (mit Multi-Etch oder Whink, wie oben unter “Entfernen und von vorne beginnen” beschrieben), ätzen Sie erneut und beginnen Sie das nächste Mal langsamer mit der „Creep-Up“-Methode.
“Warum sehen meine beiden Bauteile bei gleicher Spannung unterschiedlich aus?”
Selbst bei identischer Spannung gibt es mehrere Faktoren, die dies verursachen:
- Unterschiedliche Oberflächenausführungen (eine war poliert, die andere nicht)
- Verschiedene Titanqualitäten in derselben Charge
- Elektrolyttemperatur (wärmer = leicht abweichende Oxidwachstumsrate)
- Die Auftragsteile wurden eloxiert (Ionenentzug aus der Elektrolytlösung in einem lang andauernden Prozess).
Wenn Sie zwei Teile benötigen, die genau zusammenpassen, sie gleichzeitig im selben Bad bei gleicher Spannung eloxieren, wobei sie parallel geschaltet sind im selben Anodenkreis.
Sicherheit: Zwei Gefahren, über die niemand spricht
Die meisten Anleitungen beschränken sich auf den Hinweis “Berühren Sie keine stromführenden Teile”. Es gibt zwei echte Gefahren, die in DIY-Anleitungen fast gar nicht behandelt werden.
Gefahr 1: Ansammlung von Wasserstoffgas
Wenn Strom durch den Elektrolyten fließt, entweicht Wasserstoffgas an der Kathode. Im kleinen Maßstab der Heim-Eloxierung (ein Ring, ein Messer) ist die entstehende Menge vernachlässigbar. Bei größeren Werkstücken oder längeren Arbeitsphasen kann sich Wasserstoff ansammeln, wenn der Arbeitsbereich nicht belüftet ist.
Arbeiten Sie bei geöffnetem Fenster oder mit laufendem Ventilator. Verschließen Sie den Elektrolytbehälter während des Vorgangs nicht. Rauchen Sie nicht und halten Sie während des Anodisierens keine offenen Flammen in der Nähe. Dies sind übliche Vorsichtsmaßnahmen in der Elektrochemie – besonders wichtig bei längeren Arbeitsphasen.
Gefahr 2: Titanstaub (wird oft übersehen)
Der Eloxalprozess selbst ist kalt und sicher. Die Gefahr besteht darin, dass Vorbereitung — wenn Sie Titan vor dem Eloxieren schleifen, polieren oder aufrauen.
Feiner Titanstaub und -späne sind hochentzündlich. Titanbrände können weder mit Wasser noch mit herkömmlichen CO₂-Feuerlöschern gelöscht werden (Wasser zersetzt sich in Wasserstoff und beschleunigt die Verbrennung; Titan kann bei hohen Temperaturen sogar in Stickstoff weiterbrennen und dabei Titannitrid bilden). Sie benötigen einen Metallfeuerlöscher der Klasse D oder einen Eimer mit trockenem Sand, wenn Sie mechanische Arbeiten an Titan durchführen. Dies ist eine von der NFPA anerkannte Gefahr, die speziell für Titanstaub gilt – das Metall in loser Form stellt unter normalen Bedingungen keine Brandgefahr dar.
Für die meisten Heimwerker, die vorbearbeitete Teile eloxieren, ist das kein Problem. Wenn Sie jedoch Rohmaterial bearbeiten, Titan schleifen oder mit Elektrowerkzeugen intensiv polieren, besteht hier ein echtes Risiko, das in den meisten Anleitungen völlig außer Acht gelassen wird.
Die elektrische Seite
Die auftretenden Spannungen (bis zu 120 V Gleichstrom) sind hoch genug, um eine Gefahr darzustellen, doch die Stromstärke ist gering (Milliamper bis zu einigen Ampere). Wichtigste Vorsichtsmaßnahmen:
- Arbeiten Sie nicht mit nassen Händen an stromführenden Anschlüssen.
- Achten Sie darauf, dass keine Bleiverbindungen in die Elektrolytlösung gelangen
- Schalten Sie die Stromversorgung aus, bevor Sie das Werkstück entnehmen.
- Verwenden Sie ein Labornetzteil mit Strombegrenzung – stellen Sie vor Beginn eine Strombegrenzung ein, um einen Stromausbruch zu verhindern, falls es zu einem Kurzschluss kommt.
Häufig gestellte Fragen
Wie viele Volt brauche ich, um Titan blau zu eloxieren?
Himmelblau/Hellblau tritt bei 30–40 V auf. Ein tieferes Violettblau setzt bei etwa 20–25 V ein. Um ein möglichst genaues Ergebnis zu erzielen, wenden Sie die „Creep-Up“-Methode an: Beginnen Sie bei 20 V und erhöhen Sie die Spannung langsam, während das Teil eingetaucht ist. Halten Sie an, sobald Sie den gewünschten Farbton erreicht haben.
Kann man Titan mit einer 9-V-Batterie eloxieren?
Technisch gesehen ja – eine 9-V-Batterie erzeugt im unteren Bereich des Spektrums grobe Bronze- und Goldtöne. Allerdings lässt sich die Spannung nicht regeln, was eine präzise Farbauswahl unmöglich macht. Für alles, was über ein grobes erstes Experiment hinausgeht, ist ein regelbares Gleichstrom-Tischnetzteil (0–120 V) das richtige Werkzeug.
Was ist die beste Elektrolytlösung für die Titan-Eloxierung zu Hause?
TSP (Trinatriumphosphat) oder Borax in einer Konzentration von 5 g pro Liter destilliertem Wasser. Beide wirken in dieser Konzentration gleich gut. Vermeiden Sie alles, was Chloride enthält – diese greifen das Material an, anstatt es zu eloxieren.
Warum wirken meine Farben matt oder gedämpft?
Die drei häufigsten Ursachen: (1) Die Oberfläche ist zu rau – polieren Sie sie auf eine höhere Glätte, um eine lebendigere Farbe zu erzielen; (2) Sie verwenden die Güteklasse 5 (Ti-6Al-4V) anstelle der Güteklasse 2 – die Legierungselemente in der Güteklasse 5 führen von Natur aus zu gedämpften Farben; (3) Sie haben „Whink“ zum Ätzen verwendet – „Multi-Etch“ sorgt für eine bessere Farbsättigung.
Verfärbt sich eloxiertes Titan oder nutzt es sich ab?
Verblassen: niemals. Die Farbe ist eine strukturelle Eigenschaft der Oxidschicht, UV-beständig und enthält keine Farbstoffe, die sich zersetzen könnten. Abnutzung: ja, mit der Zeit. Die Oxidschicht ist sehr dünn, sodass sie durch Abrieb irgendwann durchkratzt wird und das darunterliegende blanke Silber zum Vorschein kommt.
Kann man Titan schwarz eloxieren?
Nein. Das Eloxieren ist ein optischer Prozess, der auf Lichtinterferenz beruht. Um echtes Schwarz zu erzielen, muss das gesamte Licht absorbiert werden, was die dünne, transparente Oxidschicht nicht leisten kann. Bei Produkten aus “schwarzem Titan” kommen PVD- oder DLC-Beschichtungen zum Einsatz, nicht das Eloxieren.
Wie kann ich die Eloxalschicht von Titan entfernen?
Mit „Multi-Etch“ unter Erwärmung (150–160 °F) lässt sich die Oxidschicht in 30 Sekunden bis 2 Minuten entfernen. Bei „Multi-Etch“ bei Raumtemperatur oder verdünntem „Whink“ dauert der Vorgang je nach Titanlegierung und Stärke der Oxidschicht 6–40 Minuten.
Hat die Titan-Güteklasse Einfluss auf das Ergebnis der Eloxierung?
Deutlich. Die Güteklasse 2 (handelsübliche Reinheit) erzeugt leuchtende Farben in Edelsteinqualität. Die Güteklasse 5 (Ti-6Al-4V) erzeugt dasselbe Farbspektrum, das jedoch deutlich gedämpfter wirkt, da Legierungselemente die optische Reinheit der Oxidschicht beeinträchtigen. Für dekorative Arbeiten oder Schmuck ist die Güteklasse 2 die bessere Wahl.
Was ich daraus gelernt habe, dass ich Fehler gemacht habe
Als ich zu Hause zum ersten Mal ein Titan-Teil eloxiert habe, entstand auf der eigentlich sauberen Messerschale ein fleckiges, ungleichmäßiges Blau. Ich gab dem Netzteil die Schuld. Dabei waren es meine Hände – ich hatte das Teil nach dem Abwischen mit Aceton ohne Handschuhe angefasst, und die Fettspuren meiner Fingerabdrücke hatten das Abspülen überstanden. Der Wassertropfentest hätte das aufgedeckt, aber ich hatte ihn ausgelassen.
Der zweite Fehler war, dass ich beim Versuch, Blau zu erzielen, ins Grüne abdriftete – ich habe die Spannung zu schnell erhöht, weil ich dachte: “Mehr Spannung = kräftigere Farben”, und landete schließlich irgendwo zwischen Blaugrün und Limettengrün. Da musste ich alles zurücksetzen und von vorne anfangen.
Dritte Lektion: Grad 5 ≠ Grad 2. Ich hatte ein wunderschönes Blau der Stufe 2 im Kopf, aber die Farbtöne, mit denen ich arbeitete, entsprachen der Stufe 5, und das Ergebnis war ein ansehnliches, gedämpftes Schieferblau – nicht ganz das, was ich mir vorgestellt hatte. Für die Anwendung war es in Ordnung, aber nicht das, was ich geplant hatte.
Die daraus zu ziehende Lehre: Die Chemie ist kinderleicht, und der Aufbau ist unkompliziert. Die Fehler sind ausschließlich auf die Vorbereitung und die Einhaltung der Verfahrensvorschriften zurückzuführen. — Handschuhe, Sauberkeit, langsames Spannungsanstieg, die Kenntnis des Materials. Sobald man sich diese Punkte verinnerlicht hat, lassen sich die Ergebnisse zuverlässig wiederholen.
Schlussfolgerung
Das Eloxieren von Titan ist eines der wenigen Metallbearbeitungsverfahren, bei denen die Lernkurve wirklich kurz ist, sobald man den Mechanismus verstanden hat. Die physikalischen Zusammenhänge – Dünnschichtinterferenz, die von der Oxidschichtdicke bestimmt und durch die Spannung gesteuert wird – sind elegant und vorhersehbar, sobald man einmal gesehen hat, wie es funktioniert.
Die Einrichtungskosten sind gering (ein ordentliches Labornetzteil kostet $60–120, alles andere liegt insgesamt unter $30), der Vorgang ist reversibel, und sobald man einen sauberen, erfolgreichen Durchlauf hinter sich hat, hat man den Dreh im Grunde genommen raus.
Zwei Dinge, die es wert sind, noch einmal betont zu werden: Die Oberflächenvorbereitung ist kein optionaler Schritt, und Titan Grad 2 bietet Ihnen Farben, mit denen die Klasse 5 einfach nicht mithalten kann. Alles andere – Elektrolytkonzentration, Wahl der Kathode, Behältertyp – ist zweitrangig.
