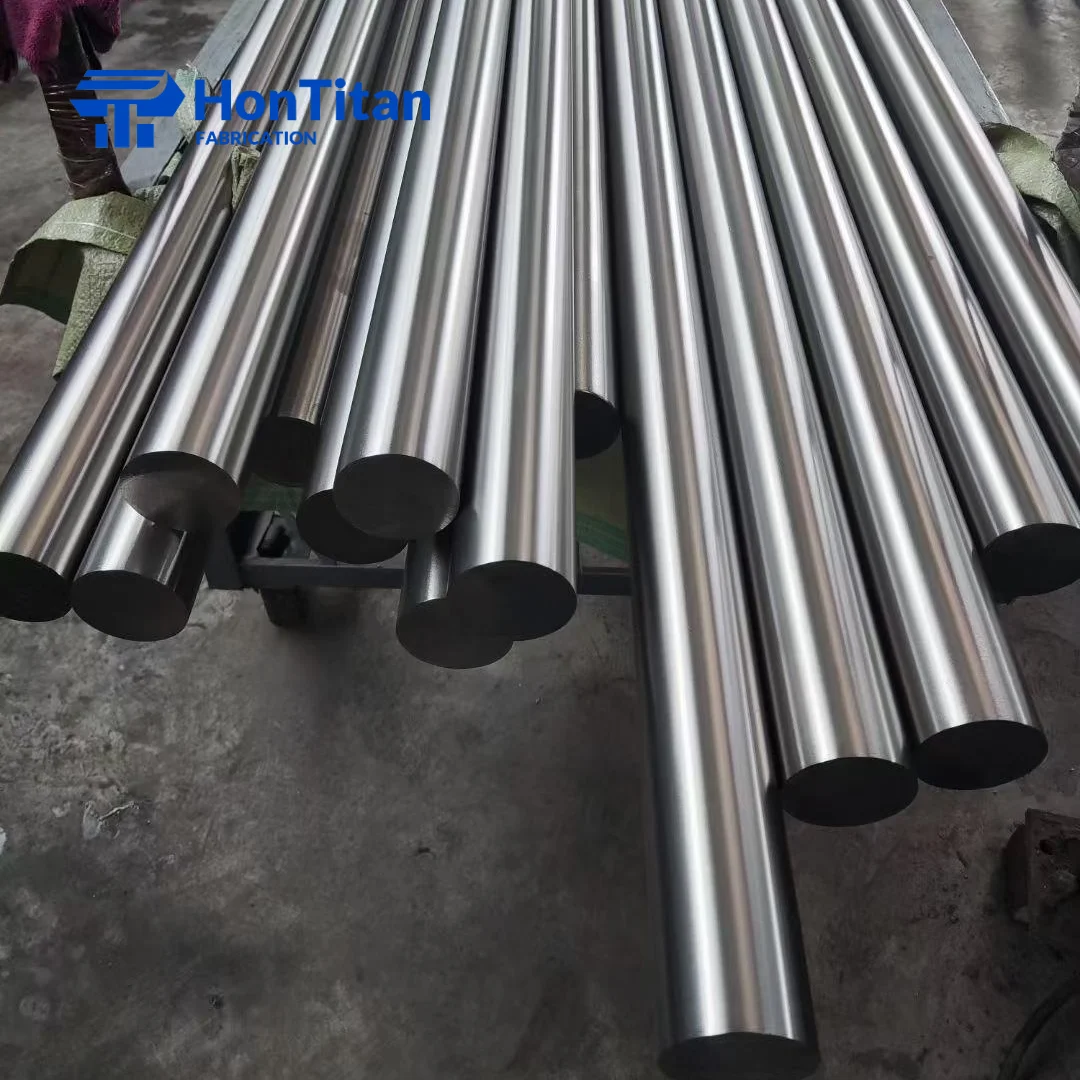

Titanrundstangen der Güteklasse 1 (UNS R50250) sind die reinsten und duktilsten der vier gemäß ASTM B348-21 definierten handelsüblichen reinen Titangüten. Die folgende Tabelle fasst die wichtigsten Beschaffungsparameter zusammen.
| Parameter | Wert |
|---|---|
| Material | Handelsübliche reines Titan (CP-Ti), Güteklasse 1 |
| UNS-Nummer | R50250 |
| Grundlegender Standard | ASTM B348-21 / ASME SB-348 |
| Weitere Normen | ASTM F67, ISO 5832-2 |
| Durchmesser Bereich | Ø 6 mm – Ø 300 mm |
| Länge | Bis zu 6.000 mm (auf Maß zugeschnitten erhältlich) |
| Zustand der Lieferung | Geglüht |
| Oberflächenbehandlung | Rohzustand, grob gedreht, präzisionsgedreht, geschliffen, poliert |
| Werksprüfzeugnis | EN 10204 3.1 (Standard bei jeder Bestellung) |
Titan der Güteklasse 1 (UNS R50250) ist ein unlegiertes, handelsreines Titan (CP-Ti) mit einem Titananteil von mindestens 99,5%, bezogen auf das Gewicht. Unter den vier CP-Ti-Güten, die unter die Norm ASTM B348-21 fallen, weist die Güteklasse 1 die niedrigsten zulässigen Konzentrationen an Interstitialelementen auf – Sauerstoff (≤ 0,18 wt%), Eisen (≤ 0,20 wt%), Stickstoff (≤ 0,03 Gew.-%), Wasserstoff (≤ 0,015 Gew.-%) und Kohlenstoff (≤ 0,08 Gew.-%). Dieser minimale Gehalt an interstitiellen Elementen ist direkt für die charakteristischen Eigenschaften dieser Güte verantwortlich: die höchste Duktilität und Kaltumformbarkeit aller CP-Ti-Güten, kombiniert mit hervorragender Schweißbarkeit und ausgezeichneter Schlagzähigkeit. Das Material wird, sofern nicht anders angegeben, im geglühten Zustand geliefert.
Die Korrosionsbeständigkeit beruht auf einer selbstheilenden passiven TiO₂-Oxidschicht, die sich in oxidierenden und leicht reduzierenden Umgebungen spontan auf der Oberfläche bildet. Dieser Passivfilm bleibt über einen breiten pH-Bereich hinweg stabil und regeneriert sich innerhalb von Millisekunden nach einer mechanischen Beschädigung, wodurch Titan der Güteklasse 1 in chloridreichen, sauren und Meerwasserumgebungen äußerst wirksam ist, in denen rostfreie Stähle und Nickellegierungen anfällig für Lochfraß oder Spaltkorrosion sind.
| Element | Max. Inhalt (wt%) |
|---|---|
| Sauerstoff (O) | 0.18 |
| Eisen (Fe) | 0.20 |
| Stickstoff (N) | 0.03 |
| Wasserstoff (H) | 0.015 |
| Kohlenstoff © | 0.08 |
| Sonstige Elemente (jeweils) | 0.10 |
| Sonstige Elemente (insgesamt) | 0.40 |
| Titan (Ti) | Bilanz |
| Eigentum | Mindestwert | Einheit |
|---|---|---|
| Zugfestigkeit (Rm) | 240 | MPa |
| Streckgrenze 0,21 TP3T-Versatz (Rp0,2) | 138 | MPa |
| Dehnung bei 2 in. (50 mm) | 24 | % |
| Verkleinerung der Fläche | 30 | % |
| Brinell-Härte | — (max. 120 HB) | HB |
Alle Werte gemäß ASTM B348-21, Tabelle 2. Prüfung gemäß ASTM E8/E8M.
| Standard | Umfang |
|---|---|
| ASTM B348-21 / ASME SB-348 | Standard-Spezifikation für Stangen und Knüppel aus Titan und Titanlegierungen |
| ASTM F67 | Unlegiertes Titan für chirurgische Implantate |
| ISO 5832-2 | Implantate für die Chirurgie – Metallische Werkstoffe – Teil 2: Unlegiertes Titan |
| EN 10204 3.1 | Vom Hersteller ausgestelltes Werksprüfzeugnis |
Sowohl die Sorte 1 als auch die Sorte 2 sind handelsübliche reine Titansorten, die unter die Norm ASTM B348-21 fallen, jedoch unterschiedlichen technischen Anforderungen dienen. Die nachstehende Tabelle enthält einen direkten technischen Vergleich, der bei der Materialauswahl helfen soll.
| Eigentum | Sorte 1 (UNS R50250) | Sorte 2 (UNS R50400) |
|---|---|---|
| Sauerstoffgehalt (max.) | 0,18 wt% | 0,25 Gew.-% |
| Eisengehalt (max.) | 0,20 Gew.-% | 0,30 wt% |
| Zugfestigkeit (min) | 240 MPa | 345 MPa |
| Streckgrenze 0,21 TP3T (min) | 138 MPa | 275 MPa |
| Dehnung (min) | 24% | 20% |
| Duktilität / Umformbarkeit | Höchster Wert unter den CP-Ti-Güten | Gut |
| Schweißeignung | Ausgezeichnet | Ausgezeichnet |
| Korrosionsbeständigkeit | Hervorragend geeignet zur starken Reduzierung von Medien | Ausgezeichnet |
| Bearbeitbarkeitsindex | ~46% (im Vergleich zu leicht zerspanbarem Stahl SAE 1112) | ~45% |
| Typische Anwendungen | Tiefgezogene chemische Anlagen, Galvanikanoden, medizinische Rohlinge, die ein Höchstmaß an Formbarkeit erfordern | Allgemeine Industriekomponenten, Wärmetauscher, Druckbehälter, Befestigungselemente für den Schiffsbau |
Klasse 1 ist die bevorzugte Wahl wenn der Fertigungsprozess in erheblichem Umfang Kaltumformung, Tiefziehen oder Drücken erfordert – oder wenn die Einsatzbedingungen maximale Korrosionsbeständigkeit in verdünnten reduzierenden Säuren erfordern. Die geringere Festigkeit stellt selten eine konstruktive Einschränkung dar, wenn bei den Anwendungen die Korrosionsbeständigkeit und nicht die statische Belastung im Vordergrund steht.
Die Güteklasse 2 ist die gängigere Wahl für allgemeine Zwecke. wo ein ausgewogenes Verhältnis zwischen mäßiger Festigkeit und guter Korrosionsbeständigkeit ausreicht und die Anforderungen an die Kaltumformbarkeit weniger hoch sind.
Die Kombination aus maximaler Duktilität, hervorragender Schweißbarkeit und ausgezeichneter Korrosionsbeständigkeit in aggressiven Medien macht Titanrundstangen der Güteklasse 1 zu einem bevorzugten Stangenmaterial in den folgenden Branchen.
Anlagen für die chemische Verarbeitung — Reaktorwellen, Rührwerkskomponenten, Pumpenwellen und Ventilspindeln, die mit verdünnter Schwefelsäure, Salzsäure, Chloridlösungen und oxidierenden sauren Medien in Kontakt kommen. Die selbstheilende passive TiO₂-Schicht sorgt für Beständigkeit dort, wo Edelstahl 316L anfällig für Lochfraß ist.
Wärmetauscher und Kondensator-Rohrböden — Rohrbodenrohlinge und Leitwandkomponenten für Rohrbündelwärmetauscher, die mit Meerwasser, Brackwasser oder chloridhaltigen Prozessströmen betrieben werden. Die hervorragende Formbarkeit der Güteklasse 1 vereinfacht das Walzen der Verbindung zwischen Rohren und Rohrboden sowie das Schweißen der Dichtungen.
Meerwasserentsalzungsanlagen — Konstruktions- und rotierende Bauteile in Mehrstufen-Flash- (MSF) und Umkehrosmose- (RO) Entsalzungsanlagen, bei denen der ständige Kontakt mit hochsalzhaltigem, heißem Meerwasser ein Material erfordert, das nicht anfällig für chloridinduzierte Spannungskorrosionsrisse ist.
Anodenkörbe für die Galvanotechnik — Unlösliche Anodenkörbe und stromführende Stangenkomponenten in Galvanik- und elektrochemischen Verarbeitungsanlagen. Der niedrige Eisengehalt und der stabile Passivfilm der Güteklasse 1 gewährleisten eine gleichmäßige Stromverteilung, ohne das Galvanikbad zu verunreinigen.
Medizinprodukte und chirurgische Instrumente — Stangenmaterial zur Bearbeitung von Griffen für orthopädische Instrumente, Testkomponenten und nicht implantierten chirurgischen Instrumenten gemäß ASTM F67. Dank seiner Biokompatibilität und der einfachen Sterilisierbarkeit eignet sich dieser Werkstoff für Anwendungen mit direktem Patientenkontakt.
Schiffs- und Offshore-Technik — Befestigungselemente, Zugstangen und Konstruktionsbolzen für Offshore-Plattformen, Meerwasserentnahmesysteme und Unterwasseranlagen, bei denen Gewichtsreduzierung und Beständigkeit gegen Meerwasserkorrosion zu den Konstruktionsanforderungen gehören.
Jeder Lieferung von Titan-Rundstangen der Güteklasse 1 liegt ein Werksprüfzeugnis (MTC) bei, das gemäß EN 10204 3.1, der international anerkannte Standard für Prüfbescheinigungen für Metallprodukte. Das MTC wird vom autorisierten Qualitätsbeauftragten des Herstellers ausgestellt und lässt sich auf eine bestimmte Schmelznummer zurückverfolgen, wodurch eine lückenlose Rückverfolgbarkeitskette von der ursprünglichen Schmelze bis zum gelieferten Stab gewährleistet ist.
| Testart | Standard |
|---|---|
| Chemische Zusammensetzung (OES / XRF) | ASTM E2371 / ASTM E1409 |
| Zugversuch | ASTM E8/E8M |
| Härteprüfung | ASTM E10 (Brinell) |
| Maßprüfung | Toleranzen gemäß ASTM B348-21 |
| Sichtprüfung und Oberflächenprüfung | Gemäß der geltenden Norm |
Unabhängige Überprüfung und Beglaubigung durch SGS, Bureau Veritas (BV) oder TÜV kann auf Anfrage vor dem Versand organisiert werden. Dokumentationspakete für kundenspezifische Qualitätspläne (PPAP, ITP oder FAI) sind nach Absprache erhältlich.
Titan-Rundstangen der Güteklasse 1 werden in zwei Formvarianten vorrätig gehalten und hergestellt, die einen breiten Durchmesserbereich abdecken und sich sowohl für bearbeitete Bauteile als auch für Schmiederohlinge eignen.
| Parameter | Bereich |
|---|---|
| Durchmesser | Ø 6 mm – Ø 130 mm |
| Länge | Bis zu 6.000 mm |
| Zustand der Lieferung | Geglüht |
| Typische Toleranz (Durchmesser) | Gemäß ASTM B348-21, Tabelle 7 |
| Parameter | Bereich |
|---|---|
| Durchmesser | Ø 40 mm – Ø 300 mm |
| Länge | Bis zu 6.000 mm |
| Zustand der Lieferung | geglüht oder im geschmiedeten Zustand (bitte in der Anfrage angeben) |
| Typische Toleranz (Durchmesser) | Gemäß ASTM B348-21, Tabelle 7 |
Das Sägen auf Maß ist für alle Durchmesser möglich. Mustermengen zur Materialqualifizierung und Wareneingangskontrolle werden akzeptiert. Reichen Sie eine Anfrage mit Angabe des gewünschten Durchmessers, der Länge, der Menge, der Oberflächenbeschaffenheit und der geltenden Norm ein, um umgehend ein Angebot zu erhalten.
Was ist der Unterschied zwischen Titan der Güteklasse 1 und Titan der Güteklasse 2?
Die Sorte 1 (UNS R50250) weist den niedrigsten Gehalt an Interstitialelementen aller kommerziell reinen Titansorten auf – maximal 0,18 Gew.-% Sauerstoff gegenüber 0,25 Gew.-% bei der Sorte 2 (UNS R50400). Dies führt bei der Güteklasse 1 zu einer höheren Duktilität und Kaltumformbarkeit, während die Güteklasse 2 gemäß ASTM B348-21 eine um etwa 105–140 MPa höhere Zug- und Streckgrenze aufweist. Die Sorte 1 wird gewählt, wenn maximale Umformbarkeit, Schweißbarkeit oder Korrosionsbeständigkeit in stark reduzierenden Medien erforderlich ist. Die Sorte 2 ist die Standardwahl für allgemeine Anwendungen, bei denen eine moderate Festigkeitssteigerung von Vorteil ist.
Welchen Normen entspricht der runde Stab aus Titan der Güteklasse 1?
Der Primärstandard ist ASTM B348-21 (Norm für Stangen und Knüppel aus Titan und Titanlegierungen) sowie die entsprechende ASME-Norm für Druckbehälter ASME SB-348. Bei chirurgischen Implantatanwendungen, ASTM F67 gilt. ISO 5832-2 (Implantate für die Chirurgie – Metallwerkstoffe – Teil 2: Unlegiertes Titan) behandelt Titan für den Einsatz in Medizinprodukten. Werksprüfzeugnisse werden gemäß EN 10204 3.1, mit vollständigen chemischen und mechanischen Daten, die auf die ursprüngliche Schmelzcharge rückverfolgbar sind.
Ist eine Rundstange aus Titan der Güteklasse 1 für Umgebungen geeignet, in denen chemische Prozesse stattfinden?
Ja. Die selbstheilende passive TiO₂-Schicht bietet Beständigkeit gegenüber einer Vielzahl korrosiver Medien, darunter Chloridlösungen, verdünnte Schwefelsäure, Salpetersäure und Meerwasser. In Meerwasser und neutralen Chloridumgebungen behält Titan der Güteklasse 1 seine Korrosionsbeständigkeit bei Temperaturen von bis zu etwa 260 °C bei. Titanstangen der Güteklasse 1 werden in chemischen Reaktoren, Rohrböden von Wärmetauschern, Kondensatorbauteilen, Pumpenwellen und Entsalzungsanlagen eingesetzt, wo Korrosionsbeständigkeit in Verbindung mit hoher Formbarkeit erforderlich ist.
Kann ein Rundstab aus Titan der Güteklasse 1 geschweißt werden?
Titan der Güteklasse 1 weist eine hervorragende Schweißbarkeit auf. Das bevorzugte Fügeverfahren ist das GTAW-Verfahren (WIG-Schweißen) mit Argon oder Helium als Schutzgas, um eine Verunreinigung des Schweißbads und der Wärmeeinflusszone durch die Umgebungsluft zu verhindern. Der niedrige Sauerstoffgehalt (≤ 0,18 Gew.-%) trägt zu einer hervorragenden Duktilität der Schweißnaht bei. Für kritische Anwendungen kann eine Spannungsarmglühung nach dem Schweißen bei 480–595 °C vorgeschrieben werden.
Liefern Sie zu jeder Bestellung Werksprüfzeugnisse (MTC) mit?
Ja. Jede Bestellung wird mit einem Prüfzeugnis gemäß EN 10204 3.1 geliefert, das eine vollständige Analyse der chemischen Zusammensetzung, die Ergebnisse der Prüfung der mechanischen Eigenschaften, die Schmelznummer sowie die Produktidentifikation enthält – alles rückverfolgbar bis zur ursprünglichen Fertigungsschmelze. Eine Prüfung durch unabhängige Dritte wie SGS, Bureau Veritas oder den TÜV kann auf Anfrage gegen Aufpreis veranlasst werden.
Wie hoch ist die Mindestbestellmenge (MOQ)?
Die Mindestbestellmenge hängt vom Durchmesser und der Oberflächenbeschaffenheit ab. Mustermengen für die Wareneingangskontrolle und die Materialqualifizierung werden akzeptiert. Wenden Sie sich bitte mit Ihren konkreten Anforderungen hinsichtlich Durchmesser, Länge, Oberflächenbeschaffenheit und Menge an das Vertriebsteam, um ein Angebot mit Angabe der Lieferzeit zu erhalten.
Welche Größen und Durchmesser sind erhältlich?
Rundstangen aus gewalztem Titan der Güteklasse 1 sind erhältlich bei Ø 6 mm bis Ø 130 mm und geschmiedete Stange aus Ø 40 mm bis Ø 300 mm, mit Längen von bis zu 6.000 mm. Für alle Durchmesser sind maßgeschneiderte Zuschnitte erhältlich. Die Oberflächenausführungen reichen von Walzblank bis hin zu präzisionsgedreht, geschliffen und poliert.
