La principale différence entre le Ti-6Al-4V (grade 5) et le Ti-6Al-4V ELI (grade 23) est la pureté du matériau. Le grade 5 contient des niveaux plus élevés d'oxygène et de fer, offrant une résistance maximale à la traction pour les applications aérospatiales. À l'inverse, le grade 23 présente des interstitiels extra-faibles (ELI), limitant délibérément ces impuretés afin d'offrir une résistance à la rupture et une ductilité supérieures, ainsi qu'une biocompatibilité exceptionnelle pour les implants médicaux.
L'importance des interstitiels extra-bas (ELI)
Dans la métallurgie du titane, l'acronyme ELI signifie Interstitiels très bas. Pour comprendre la signification technique de cette désignation, il faut d'abord examiner l'origine des alliages de titane.
Lors de la réduction initiale de éponge de titane et les phases de fusion suivantes, certains oligo-éléments - notamment l'oxygène (O), l'azote (N), le carbone (C), l'hydrogène (H) et le fer (Fe) - s'intègrent naturellement dans le réseau cristallin du métal. Ces éléments sont classés comme “éléments interstitiels” parce que leurs atomes sont suffisamment petits pour occuper les espaces microscopiques (interstices) entre les atomes de titane plus grands.
Alors que le Ti-6Al-4V standard (grade 5) autorise un niveau de base contrôlé de ces éléments, le Ti-6Al-4V ELI (grade 23) impose un seuil drastiquement restreint. L'obtention de ce statut ELI est une prouesse métallurgique extrêmement complexe. Il nécessite généralement des technologies avancées de fusion sous vide en plusieurs étapes, telles que Refonte à l'arc sous vide (VAR) ou Fusion à froid par faisceau d'électrons (EB), pour vaporiser et extraire méticuleusement ces traces d'impuretés.
Ce processus de purification rigoureux est la raison fondamentale pour laquelle le grade 23 a un coût plus élevé dans la chaîne d'approvisionnement. Les contrôles stricts des paramètres requis pour éliminer les niveaux microscopiques d'oxygène et de fer sont considérables. Cependant, comme le démontrent les données mécaniques, ce raffinement métallurgique précis modifie fondamentalement le comportement de l'alliage sous des contraintes extrêmes et dans des environnements biologiques.
Analyse comparative de la composition chimique
À la base, les deux matériaux sont des alliages de titane alpha-bêta contenant nominalement 6% d'aluminium (le stabilisateur alpha) et 4% de vanadium (le stabilisateur bêta). La véritable divergence n'apparaît qu'à l'issue d'une analyse métallurgique stricte de leurs impuretés interstitielles.
Le tableau suivant illustre les pourcentages de poids maximaux autorisés pour les oligo-éléments selon les spécifications industrielles et médicales standard (par exemple, ASTM B348 et ASTM F136) :
| Élément | Ti-6Al-4V (Grade 5) Max % | Ti-6Al-4V ELI (Grade 23) Max % |
|---|---|---|
| Aluminium (Al) | 5.50 – 6.75% | 5.50 – 6.50% |
| Vanadium (V) | 3.50 – 4.50% | 3.50 – 4.50% |
| Oxygène (O) | 0.20% | 0.13% |
| Fer (Fe) | 0.40% | 0.25% |
| Carbone (C) | 0.08% | 0.08% |
| Azote (N) | 0.05% | 0.05% |
| Hydrogène (H) | 0.015% | 0.012% |
Ce qu'il faut retenir pour les ingénieurs : Le facteur de différenciation critique dans cette matrice est la limite d'oxygène. Dans la métallurgie du titane, l'oxygène n'est pas simplement un sous-produit ; il agit comme un puissant renforçateur interstitiel. Alors qu'une réduction de seulement 0,07% de la teneur en oxygène (de 0,20% à 0,13%) peut sembler statistiquement insignifiante pour un profane, elle déclenche une transformation macroscopique du comportement physique de l'alliage.
Performances mécaniques et résistance des matériaux
L'altération des éléments interstitiels impose un compromis technique fondamental : l'équilibre entre la résistance statique absolue et la tolérance aux dommages.
- Grade 5 (optimisé pour une résistance élevée) : Parce qu'il contient une concentration plus élevée d'oxygène et de fer, le Ti-6Al-4V standard présente une résistance de base plus élevée. Les atomes d'oxygène limitent le mouvement des dislocations dans le réseau cristallin, agissant comme un agent de durcissement. Par conséquent, le grade 5 présente généralement une résistance ultime à la traction plus élevée (UTS) d'environ 950 MPa et une limite d'élasticité d'environ 895 MPa. Il est conçu pour les environnements où l'objectif principal est de supporter des charges statiques massives sans déformation.
- Grade 23 (optimisé pour une haute ténacité) : En extrayant délibérément les atomes d'oxygène et de fer “durcissants”, le Ti-6Al-4V ELI sacrifie environ 5% à 10% de sa résistance statique absolue. Toutefois, cette concession métallurgique est hautement stratégique. La structure purifiée du réseau améliore considérablement la résistance statique de l'alliage. ductilité, ténacité à la rupture ($K_{Ic}$), et la résistance à la croissance des fissures de fatigue.
Dans les applications techniques dynamiques - telles qu'une prothèse de hanche supportant des millions de cycles de marche humaine ou un réservoir sous pression cryogénique soumis à une contraction thermique extrême - la dureté brute devient souvent un handicap, augmentant le risque de défaillance fragile soudaine. Le grade 23 excelle précisément parce que sa ténacité supérieure lui permet d'absorber des contraintes cycliques continues et de résister à la propagation de microfissures pendant des décennies d'utilisation.
Sélection stratégique de matériaux par industrie
La décision technique entre le grade 5 et le grade 23 est rarement une question de “mieux” ou de “moins bien”, mais plutôt une question d'alignement stratégique sur les modes de défaillance spécifiques de l'environnement d'utilisation finale.
Secteurs de l'aérospatiale et de l'industrie lourde

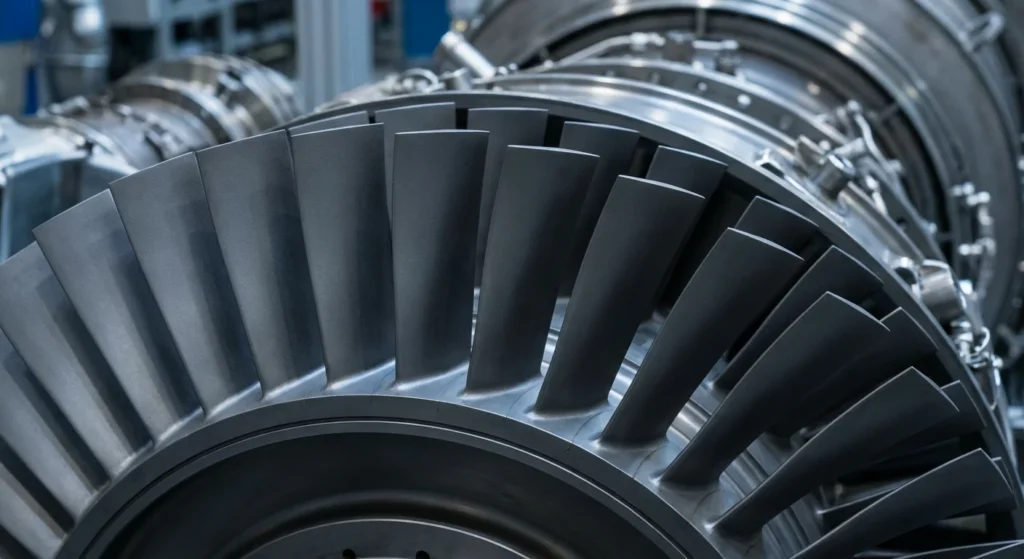

Le Ti-6Al-4V standard (grade 5) reste le “cheval de bataille” des industries de l'aérospatiale et de la défense. Dans ces secteurs, le principal facteur de conception est la qualité de l'acier. rapport résistance/poids. Les composants structurels, tels que les sections de cellule, les longerons d'aile et les aubes de turbine, doivent résister à des charges statiques et aérodynamiques massives sans déformation plastique.
Parce que Le grade 5 offre la limite d'élasticité maximale autorisée Le poids de cette classe d'alliage permet aux ingénieurs de minimiser l'épaisseur de la section, réduisant ainsi le poids total de l'aéronef. C'est également le choix préféré pour les courses automobiles de haute performance et le matériel marin, où la résistance à la corrosion par l'eau de mer doit être associée à une tension mécanique élevée.
Secteurs biomédical et cryogénique
Le Ti-6Al-4V ELI (Grade 23) est le choix définitif pour la fabrication de pièces en acier inoxydable. industrie biomédicale et spécialisés ingénierie cryogénique.
En implantologie orthopédique et dentaire, le matériau est intégré au corps humain pendant des décennies. La teneur interstitielle réduite du grade 23 minimise le risque de réactions biologiques indésirables et optimise la durée de vie du matériau sous les charges constantes et cycliques du mouvement humain (par exemple, les prothèses de la hanche et du genou). En outre, sa faible teneur en oxygène se traduit par un module d'élasticité légèrement inférieur à celui du grade 5, ce qui contribue à réduire le “stress shielding”, phénomène par lequel l'implant métallique supporte une charge trop importante, entraînant un affaiblissement de l'os naturel qui l'entoure.
Au-delà de la médecine, la nuance 23 est indispensable pour les applications cryogéniques. Alors que la plupart des métaux deviennent cassants à des températures extrêmement basses, la nuance ELI conserve sa ténacité et sa ductilité même lorsqu'elle est exposée à l'azote ou à l'oxygène liquides, ce qui en fait la norme pour les réservoirs de carburant de l'aérospatiale et les vaisseaux sous pression des engins spatiaux.
Conformité réglementaire et normes ASTM
Dans la chaîne d'approvisionnement mondiale, les revendications techniques doivent être validées par le respect strict de normes internationales consensuelles. Pour les achats interentreprises, la vérification de la désignation ASTM ou ISO spécifique est la seule méthode pour garantir l'intégrité des matériaux et atténuer la responsabilité juridique.
Les normes suivantes sont les principales références pour ces alliages :
- ASTM F136 : La norme définitive pour le Ti-6Al-4V ELI spécifiquement destinés à des applications d'implants chirurgicaux. Si un projet implique une implantation chez l'homme, la conformité à la norme F136 est obligatoire.
- ASTM B348 : Spécification générale pour les barres et les billettes de titane et d'alliages de titane. Il s'agit de la norme la plus courante pour les matériaux industriels de grade 5.
- ASTM F1472 : Spécification standard pour le Ti-6Al-4V corroyé destiné aux implants chirurgicaux, bien qu'elle n'impose pas la pureté “Extra Low Interstitial” de F136.
- AMS 4911 / 4928 : Il s'agit des spécifications des matériaux aérospatiaux (AMS) généralement citées pour les tôles, bandes, plaques et barres de grade 5 utilisées dans la construction aéronautique.
- ISO 5832-3 : L'équivalent international de l'ASTM F136, qui régit les exigences relatives à l'alliage de titane 6-aluminium 4-vanadium corroyé destiné à être utilisé dans les implants chirurgicaux.
Grâce à nos processus rigoureux d'assurance qualité, nous mettons fréquemment nos clients en garde contre le “piège de la classe 23”. Le simple fait d'étiqueter un produit comme étant chimiquement conforme aux limites du Grade 23 ne le qualifie pas automatiquement pour un usage biologique. Nous avons vu de nombreux cas dans l'industrie où des matériaux chimiquement sains sont rejetés par des équipementiers médicaux parce qu'ils n'ont pas de traçabilité de fabrication ASTM F136 stricte. Par conséquent, les responsables des achats doivent toujours exiger une Certificat d'essai des matériaux (MTC) qui cite explicitement ces normes pour confirmer l'origine et la conformité des matériaux.
Capacités d'usinage et de fabrication additive
Du point de vue de la fabrication, le comportement de traitement des deux alliages doit être soigneusement géré pour maintenir leur intégrité structurelle.
Dans la fabrication soustractive traditionnelle (usinage CNC, fraisage et tournage), la nuance 5 et la nuance 23 présentent des profils d'usinabilité presque identiques. Les deux matériaux posent des problèmes en raison de leur faible conductivité thermique, qui concentre la chaleur sur l'arête de coupe, et de leur forte tendance à se coller ou à se souder aux outils de coupe. L'usinage de l'une ou l'autre nuance nécessite des installations rigides, un liquide de refroidissement à haute pression, des vitesses de coupe faibles et un outillage spécialisé en carbure. Sur la base de nos données internes de fabrication pour des géométries complexes à parois minces, nous avons observé que si la nuance 5 donne une finition polie légèrement plus brillante, la ductilité plus élevée de la nuance 23 la rend nettement plus tolérante aux microfissures lors d'opérations CNC agressives.
La distinction devient encore plus pertinente dans le domaine en pleine expansion de l'éducation à la santé. Fabrication additive (AM).
Lors de l'utilisation de technologies telles que la fusion sélective par laser (SLM) ou la fusion par faisceau d'électrons (EBM) pour imprimer des composants complexes, le choix de la poudre métallique est essentiel. Poudre sphérique Ti-6Al-4V ELI est largement privilégié pour les applications biomédicales avancées de l'AM, telles que les cotyles poreux imprimés en 3D ou les implants crâniens spécifiques aux patients.
Nos récents tests de résistance en laboratoire sur des boîtiers de smartwatch haut de gamme imprimés en 3D le confirment. Alors que les ingénieurs choisissent généralement le grade 5 pour les boîtiers externes usinés en raison de la dureté de leur surface, nos données montrent que la poudre sphérique de grade 23 résiste mieux aux gradients thermiques rapides de l'impression SLM. En commençant par une poudre de qualité ELI, le composant imprimé conserve un seuil plus élevé de ductilité et de tolérance aux dommages, ce qui se traduit par une meilleure résistance aux chocs dans le produit final, en particulier après les traitements thermiques post-impression tels que le pressage isostatique à chaud (HIP).
Questions techniques et clarification des paramètres
Pour répondre aux incertitudes techniques courantes et aux demandes de renseignements sur les marchés publics, les clarifications techniques suivantes sont fournies :
Le grade 23 (ELI) est-il physiquement plus résistant que le grade 5 standard ?
Non. On croit souvent à tort qu'une “plus grande pureté” équivaut à une “plus grande résistance”. Le grade 5 standard possède une résistance ultime à la traction plus élevée en raison de sa teneur plus élevée en oxygène, qui durcit l'alliage. La nuance 23 sacrifie délibérément un petit pourcentage de cette résistance brute pour maximiser la ténacité et la ductilité.
Le Ti-6Al-4V ELI de qualité médicale est-il compatible avec la technologie IRM ?
Oui, les alliages de titane de grade 5 et de grade 23 ne sont pas ferromagnétiques. Les implants médicaux fabriqués à partir du grade 23 sont tout à fait sûrs pour l'imagerie par résonance magnétique (IRM) et ne seront pas déplacés ou chauffés de manière significative par les champs magnétiques.
Comment un établissement peut-il vérifier s'il a reçu le grade 5 ou le grade 23 ?
L'inspection visuelle, l'analyse du poids et les essais mécaniques de base ne permettent pas de différencier de manière fiable les deux qualités. La seule méthode définitive est l'analyse chimique précise pour mesurer les éléments interstitiels. Les ingénieurs doivent vérifier les Certificat d'essai des matériaux (MTC) fourni par l'usine ou procéder à une identification positive du matériau (PMI) à l'aide d'une spectroscopie avancée pour confirmer que la teneur en oxygène est égale ou inférieure à 0,13%.
