Il titanio resiste alla corrosione non per le sue proprietà chimiche intrinseche, ma grazie a una pellicola di ossido invisibile — spessa appena 2–6 nanometri — che si forma sulla sua superficie nel giro di pochi microsecondi dall’esposizione all’ossigeno. Questo film, composto principalmente da biossido di titanio (TiO₂), funge da fitta barriera ionica che isola fisicamente il metallo sottostante dagli ambienti corrosivi. Quando viene danneggiata, si rigenera spontaneamente purché siano presenti ossigeno o acqua. Questo articolo illustra la struttura del film, come si forma, perché funziona, in quali casi fallisce e come si confronta con i film passivi presenti sull’acciaio inossidabile e sull’alluminio.
Che cos’è lo strato di ossido di titanio?
Lo strato di ossido di titanio è una pellicola su scala nanometrica di biossido di titanio (TiO₂) che si forma spontaneamente su qualsiasi superficie di titanio esposta all'aria o all'umidità. Non si tratta di un rivestimento che si applica: si forma autonomamente attraverso una reazione chimica tra il metallo e l'ossigeno, e ciò avviene indipendentemente dalla nostra volontà.
Il film è davvero sottile. A temperatura e pressione ambiente, una superficie di titanio appena esposta sviluppa uno strato passivo dello spessore di circa 2–6 nm. Per dare un’idea, si tratta di uno spessore circa 20–60 volte inferiore alla lunghezza d’onda della luce visibile. Non è possibile vederlo, percepirlo al tatto né rimuoverlo strofinandolo. Si tratta di un rivestimento su scala molecolare legato direttamente al substrato di titanio.
Nonostante il suo spessore quasi inconcepibile, questo strato è il fattore principale che determina il comportamento del titanio praticamente in ogni ambiente corrosivo presente nelle applicazioni industriali, marine e biomediche. Quando gli ingegneri dei materiali affermano che il titanio è “resistente alla corrosione”, stanno descrivendo, quasi esclusivamente, il comportamento di questo film di ossido — non del metallo nudo sottostante.

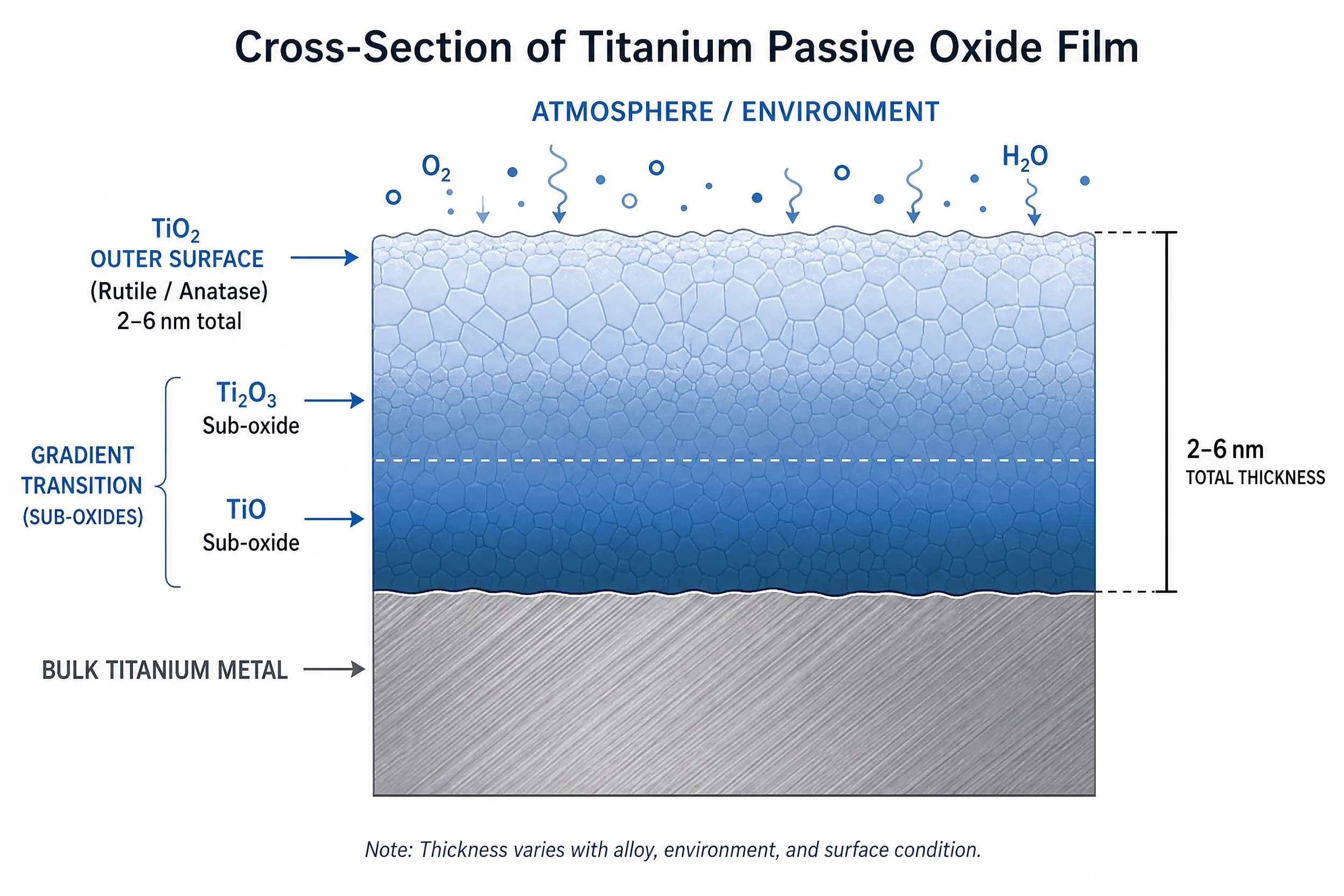

Il film è classificato chimicamente come un ossido a valenza mista. La superficie più esterna è costituita prevalentemente da TiO₂ (ossido di titanio(IV)), in cui il titanio si trova nello stato di ossidazione +4. Spostandosi verso l’interno, in direzione dell’interfaccia metallica, il film passa attraverso ossidi sub-stechiometrici: prima Ti₂O₃ (ossido di titanio (III), Ti³⁺), poi TiO (ossido di titanio (II), Ti²⁺) e infine il titanio metallico (Ti⁰). Questa struttura a gradiente non è casuale: riflette il gradiente del potenziale chimico dell’ossigeno dall’atmosfera al metallo ed è confermata dall’analisi mediante spettroscopia fotoelettronica a raggi X (XPS) delle superfici di titanio.
In determinate condizioni, lo strato può diventare più spesso. Una temperatura elevata ne favorisce la crescita fino a circa 15–25 nm a 250 °C, mentre l’anodizzazione elettrochimica può aumentarne artificialmente lo spessore fino a centinaia di nanometri — fenomeno che produce anche i colori di interferenza visibili sui gioielli in titanio anodizzato. Tuttavia, il film che si forma spontaneamente a temperatura ambiente, con uno spessore compreso tra 2 e 6 nm, è quello che si riscontra praticamente su tutti i componenti ingegneristici in titanio.
Come si forma la pellicola passiva — Gli aspetti chimici
Il film di ossido di titanio si forma attraverso una delle reazioni superficiali allo stato solido più rapide nella scienza dei materiali: il titanio nudo reagisce con l’ossigeno o il vapore acqueo e sviluppa uno strato protettivo di TiO₂ in meno di 10⁻⁴ secondi — più velocemente di quanto qualsiasi evento di danneggiamento meccanico possa propagarsi completamente.
La reazione principale in presenza di aria è semplice:
Ti + O₂ → TiO₂
Negli ambienti acquatici, l'acqua costituisce la fonte di ossigeno:
Ti + 2H₂O → TiO₂ + 4H⁺ + 4e⁻
Ciò che rende questo processo così rapido è la forte tendenza termodinamica del titanio all’ossidazione. L’energia libera di Gibbs della formazione del TiO₂ è fortemente negativa (ΔGf° ≈ −889 kJ/mol a 298 K per il TiO₂ rutilo, secondo i dati termochimici del NIST), il che significa che la reazione procede spontaneamente e rilascia una notevole quantità di energia. Il titanio vuole per formare questo ossido — è termodinamicamente favorevole in quasi tutte le condizioni atmosferiche.
Il meccanismo di crescita è controllato dalla diffusione. Una volta formati i monostrati iniziali di TiO₂, l’ulteriore aumento dello spessore richiede che gli ioni di ossigeno migrino verso l’interno attraverso il film esistente oppure che gli ioni di titanio migrino verso l’esterno. Entrambi i processi diventano progressivamente più lenti man mano che il film si ispessisce: ecco perché il film è autolimitante. A temperatura ambiente, il film raggiunge il proprio spessore di equilibrio nell’intervallo 2–5 nm e di fatto smette di crescere a qualsiasi velocità misurabile. Il costo energetico della diffusione ionica attraverso uno strato di ossido sempre più spesso finisce per eguagliare la forza motrice termodinamica, e la crescita si arresta.
Questo carattere autolimitante è importante dal punto di vista ingegneristico. A differenza dell’ossido di ferro (ruggine), che cresce senza limiti fessurandosi e scheggiandosi fino a esporre metallo fresco, il film di ossido di titanio si stabilizza in una configurazione sottile ma altamente densa. Il film è amorfo o a bassa cristallinità a temperatura ambiente, il che significa che non presenta bordi di grano attraverso i quali possano propagarsi le specie corrosive. A temperature più elevate può cristallizzarsi nelle fasi anatasio o rutilo del TiO₂, entrambe altamente stabili di per sé.
Un dettaglio che sorprende gli ingegneri che si avvicinano al titanio per la prima volta: il film si forma praticamente in qualsiasi ambiente ossidante — acqua distillata, aria umida, acidi diluiti (entro certi limiti) e persino alcuni fluidi biologici. Non è necessario alcun trattamento speciale né un bagno di passivazione. È sufficiente l’atmosfera stessa. Basta tagliare una barra di titanio in un'officina meccanica perché la superficie appena esposta risulti già passivata prima ancora che il taglio sia completato.
Perché il film di TiO₂ è una barriera anticorrosiva così efficace
Il film passivo è efficace perché è denso, aderente, non poroso e altamente resistente alla dissoluzione: blocca fisicamente le reazioni elettrochimiche che causano la corrosione prima ancora che possano iniziare.
La corrosione di un metallo in un ambiente acquoso richiede due reazioni simultanee: una reazione anodica (ossidazione del metallo, con rilascio di elettroni) e una reazione catodica (tipicamente riduzione dell’ossigeno o sviluppo di idrogeno). Affinché questo processo proceda in modo continuo, gli ioni metallici devono poter migrare dalla superficie del metallo nell’elettrolita. Il film di TiO₂ interrompe questo percorso.
Il film funge da isolante ionico. Il coefficiente di diffusione degli ioni di ossigeno attraverso un film denso di TiO₂ a temperatura ambiente è straordinariamente basso — dell’ordine di 10⁻³⁰ m²/s o inferiore — il che significa, in pratica, che il trasporto ionico attraverso il film è prossimo allo zero in condizioni ambientali. Gli ioni corrosivi presenti nell’ambiente (cloruro, solfato, protoni) non possono raggiungere il titanio sottostante. Gli ioni di titanio non possono migrare verso l’esterno nell’elettrolita. In assenza di queste vie di trasporto, il circuito di corrosione elettrochimica non può chiudersi.
Il film offre inoltre un’eccezionale stabilità chimica in un ampio intervallo di pH. Il TiO₂ è anfotero, ma la sua velocità di dissoluzione è trascurabile tra un pH approssimativo di 1 e un pH di 12 nella maggior parte degli elettroliti comuni. In acqua di mare neutra, nei fluidi corporei (pH ~7,4), negli acidi diluiti e nelle soluzioni detergenti alcaline, il film rimane sostanzialmente intatto e continua a proteggere il substrato.
Anche l’adesione del film al metallo sottostante è fondamentale. Lo strato di TiO₂ non viene semplicemente depositato sopra il titanio, ma cresce dalla superficie metallica verso l’esterno, condividendo legami su scala atomica con il substrato. Ciò significa che non si stacca, non forma bolle né si delamina sotto sforzo meccanico, come invece può accadere con un rivestimento verniciato o placcato. Le sollecitazioni dovute alla discrepanza di dilatazione termica vengono gestite grazie alla struttura amorfa del film e alla sua capacità di deformarsi plasticamente su scala nanometrica.
Il risultato: il titanio di grado 2 presenta una velocità di corrosione uniforme inferiore a 0,0001 mm/anno in acqua di mare a 25 °C, rispetto a circa 0,001–0,010 mm/anno per l’acciaio inossidabile 316L in condizioni equivalenti. La differenza è comunque dell’ordine di grandezza, ma la modalità di cedimento dominante per il 316L in acqua di mare non è la dissoluzione uniforme, bensì la corrosione puntiforme e interstiziale, che ha inizio a temperature relativamente basse.
Il meccanismo di autoriparazione: cosa succede quando il film si graffia

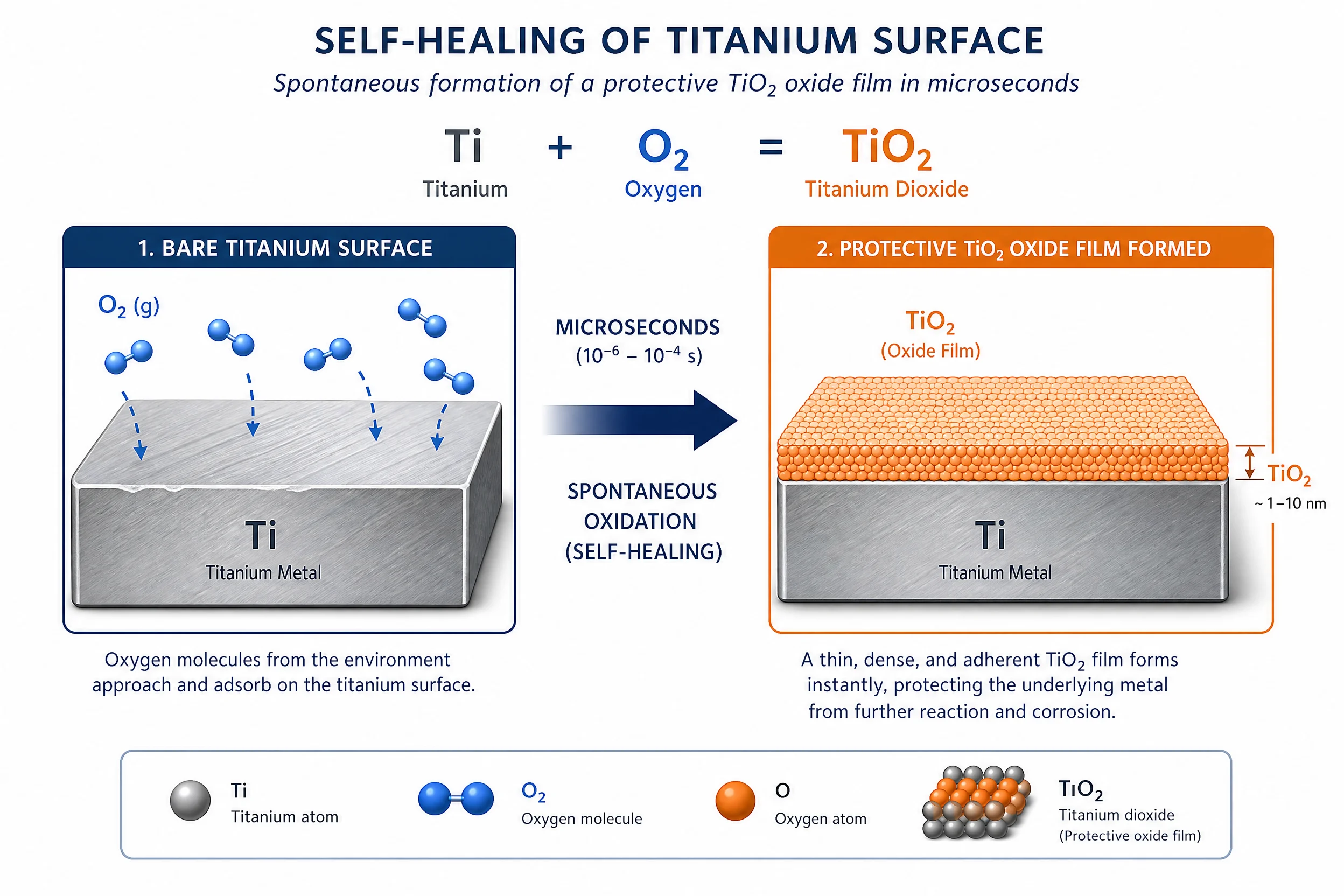

Quando il film passivo di titanio subisce un danno meccanico — graffi, abrasioni o fratture — si rigenera spontaneamente in un tempo compreso tra pochi millisecondi e alcuni secondi, a condizione che siano presenti ossigeno o umidità. Questo è il vantaggio fondamentale rispetto ai metalli non passivi come l’acciaio al carbonio, nei quali un graffio provoca la propagazione della ruggine anziché una risposta di riparazione.
Il meccanismo è la riossidazione. Nel punto del danno, il titanio metallico nudo viene improvvisamente esposto all’ambiente. La stessa forza motrice termodinamica che ha formato il film originale si attiva immediatamente: il Ti⁰ si ossida in Ti²⁺, Ti³⁺ e, infine, Ti⁴⁺, e il nuovo film di ossido cresce dal punto del danno verso l’esterno. Poiché la forza motrice rappresentata dall’energia libera di Gibbs è enorme e lo spessore richiesto del film è di soli pochi nanometri, dal punto di vista dei tempi ingegneristici la riparazione è sostanzialmente completa prima ancora che l’evento di danneggiamento sia terminato.
I test lo hanno confermato in contesti pratici. Una superficie di titanio graffiata mentre è immersa in acqua ossigenata mostra picchi di corrente di ripassivazione (la firma elettrochimica della rapida ricrescita dell’ossido) che durano solo pochi millisecondi, dopodiché la superficie ritorna al comportamento tipico dello stato passivo. In questo contesto, il film non funziona tanto come una barriera statica quanto piuttosto come una pelle viva, che monitora continuamente la propria integrità e ripara i danni.
Il fattore fondamentale è l'ossigeno. L'autorigenerazione richiede un agente ossidante e, in pratica, ciò significa ossigeno disciolto nella soluzione (minimo circa 1 ppm) oppure ossigeno atmosferico presente nell'aria.
In assenza di ossigeno, la forza motrice termodinamica alla base della formazione del TiO₂ viene meno. In ambienti privi di ossigeno — fessure sigillate, ambienti biologici anaerobici, determinati processi chimici riducenti — la ripassivazione risulta incompleta o non avviene affatto.
C’è una sfumatura importante che vale la pena sottolineare. Uno studio del 2022 pubblicato su npj Degradazione dei materiali (Nature portfolio) ha rilevato che la ripassivazione dei biomateriali in titanio a seguito di un danno meccanico non è sempre immediata né completa, in particolare in condizioni biologiche infiammatorie in cui, oltre al danno meccanico, sono presenti perossido di idrogeno e specie reattive dell’ossigeno. In queste condizioni specifiche, la dissoluzione parziale dell’ossido entra in competizione con la ricrescita, esponendo potenzialmente il metallo per un periodo più lungo di quanto comunemente ipotizzato. Ciò non nega l’eccezionale resistenza alla corrosione del titanio in condizioni di utilizzo normali, ma costituisce un’avvertenza rilevante per i progettisti di impianti che ipotizzano una ripassivazione istantanea e perfetta.
Quando il film passivo al titanio smette effettivamente di funzionare
Il titanio non è universalmente resistente alla corrosione. Il film passivo presenta specifiche condizioni di cedimento, e comprenderle è importante tanto quanto comprenderne i punti di forza.
Ioni fluoruro in ambienti acidi rappresentano la minaccia pratica più comune. Il fluoruro attacca il TiO₂ formando complessi solubili di fluoruro di titanio (TiF₄²⁻, TiF₆²⁻), che dissolvono chimicamente il film. Una ricerca pubblicata sul Journal of Dental Research ha rilevato che, quando la concentrazione di acido fluoridrico (HF) in soluzione supera circa i 30 ppm a pH basso, la passivazione si rompe e il titanio subisce una corrosione attiva. Ciò riveste particolare importanza nelle applicazioni relative agli impianti dentali, dove è comune l’uso di collutori contenenti fluoruro, e negli ambienti di lavorazione chimica in cui vengono utilizzati detergenti a base di fluoruro.
Acidi minerali a forte riduzione anche quelle prive di componenti ossidanti compromettono il film. L’acido cloridrico (HCl) e l’acido solforico (H₂SO₄) concentrati a temperature elevate possono attaccare il titanio poiché non forniscono né l’ossigeno né il potenziale elettrochimico necessari per la stabilità del TiO₂. Il titanio di grado standard 2 non deve essere utilizzato in presenza di HCl concentrato o di H₂SO₄ concentrato caldo.
Condizioni di carenza di ossigeno nelle fessure rappresentano una modalità di guasto meccanico-geometrico. In una fessura stretta, l’ossigeno disciolto viene rapidamente consumato dalle reazioni catodiche e non può essere reintegrato con sufficiente rapidità dall’ambiente circostante. Una volta che l’O₂ scende al di sotto di circa 1 ppm, il meccanismo di autoriparazione si blocca. Anche il pH nella fessura diminuisce man mano che procede l’idrolisi degli ioni metallici, destabilizzando ulteriormente il film. Per ambienti con fessure ad alta temperatura o ad alto contenuto di cloruri, si specifica il titanio di Grado 7 o Grado 12 (gradi legati con palladio) proprio perché il palladio abbassa il potenziale critico di corrosione puntiforme e prolunga la stabilità del film passivo.
pH estremo A entrambi gli estremi della scala — soluzioni alcaline fortemente ossidanti o acidi altamente concentrati — è possibile che si superi l'intervallo di stabilità del film di TiO₂, sebbene tale intervallo sia piuttosto ampio. Il film è generalmente affidabile da pH 1 a pH 12, coprendo così la stragrande maggioranza degli ambienti industriali e biologici.
Temperatura elevata in ambienti ricchi di cloruro aumenta il rischio di corrosione interstiziale — non di corrosione puntiforme — nel titanio non legato. La temperatura critica di corrosione interstiziale (CCT) per il titanio di Grado 2 in acqua di mare è di circa 80–82 °C. Al di sotto di questa temperatura, il titanio di Grado 2 è di fatto immune all’attacco localizzato anche in presenza di elevate concentrazioni di cloruro. Al di sopra di questa soglia, o in presenza di combinazioni aggressive di cloruri e acidi riducenti, è necessario passare a un grado legato con palladio. Si noti che il titanio di grado 2 non presenta corrosione puntiforme in acqua di mare nel senso convenzionale del termine: il suo rischio di corrosione localizzata dipende dalla geometria delle fessure, non dalla corrosione puntiforme indotta dal potenziale come si osserva nell’acciaio inossidabile.
Titanio, acciaio inossidabile e alluminio: confronto tra i film passivi
Tutti e tre i metalli devono la loro resistenza alla corrosione a un film di ossido passivo che si forma spontaneamente, ma la composizione, la stabilità e le prestazioni di questi film presentano differenze rilevanti ai fini della scelta del materiale.
| Proprietà | Titanio (TiO₂) | Acciaio inossidabile (Cr₂O₃) | Alluminio (Al₂O₃) |
|---|---|---|---|
| Composizione cinematografica | TiO₂ (principalmente) | Cr₂O₃ | Al₂O₃ |
| Spessore tipico del film | 2–5 nm | 1–3 nm | 2–8 nm |
| Velocità di formatura | < 10⁻⁴ s | ~millisecondi | < 1 s |
| Velocità di corrosione uniforme in acqua di mare (25 °C) | < 0,0001 mm/anno | ~0,001–0,010 mm/anno | 0,001–0,01 mm/anno |
| Soglia di corrosione interstiziale/pitting in acqua di mare (Gr 2 / 316L) | ~82 °C (fessura) | ~16–25 °C (corrosione puntiforme) | ~25 °C (pitting, sale) |
| Intervallo di pH stabile | 1–12 | 4–10 | 4–9 |
| Resistenza al cloruro | Eccellente | Moderato | A basso contenuto di soluzione salina |
| Autoguarigione in ambienti riducenti | Limitato | Molto limitato | Moderato |
| Velocità di flusso sicura in acqua di mare (m/s) | ≥ 30 | 6–9 | 4 |
Le differenze più rilevanti dal punto di vista pratico riguardano la resistenza alla corrosione localizzata. Il film di Cr₂O₃ dell’acciaio inossidabile si degrada a temperature relativamente modeste in acque ricche di cloruri — la temperatura critica di corrosione puntiforme del 316L in acqua di mare è di circa 16–25 °C a seconda del metodo di prova; ecco perché il 316L richiede l’aggiunta di Mo e, nonostante ciò, non riesce a eguagliare il titanio in condizioni di esercizio con acqua salina calda o acqua di mare. La temperatura critica di corrosione interstiziale del titanio Grado 2, pari a circa 80–82 °C, è di gran lunga superiore alle condizioni operative tipiche della maggior parte delle apparecchiature marine e degli impianti chimici.
Il film di Al₂O₃ dell’alluminio è meno stabile dal punto di vista chimico sia in condizioni acide che alcaline. L’alluminio si corrode rapidamente in presenza di nebbia salina e non può essere utilizzato in modo affidabile in zone soggette a spruzzi marini continui senza un trattamento superficiale aggiuntivo, mentre il titanio di grado 2 resiste a tempo indeterminato.
Anche il film di Cr₂O₃ dell’acciaio inossidabile è più vulnerabile al cedimento meccanico della ripassivazione in ambienti riducenti: una volta che il film passivo viene localmente compromesso in una fessura, l’acciaio inossidabile tende a subire una propagazione aggressiva delle cavità piuttosto che un processo di autoriparazione. La minore stabilità del Cr₂O₃ rispetto al TiO₂ in ambienti clorurati è ben documentata ed è il motivo per cui il titanio domina nelle applicazioni marine e di lavorazione chimica di alto valore, nonostante il suo costo più elevato.
Applicazioni pratiche in cui la pellicola passiva svolge la sua funzione
Il film passivo non è solo una curiosità di laboratorio: spiega direttamente perché il titanio sia il materiale prescelto per le applicazioni in cui prevale.
Impianti biomedici Si fa affidamento sul film di TiO₂ per due motivi distinti. In primo luogo, impedisce il rilascio di ioni di titanio nei fluidi corporei: poiché il film blocca la diffusione ionica, il metallo sottostante non si corrode e non introduce ioni metallici nel tessuto circostante. In secondo luogo, proteine come la fibronectina e la laminina si adsorbono facilmente sulle superfici di TiO₂ attraverso interazioni elettrostatiche e legami idrogeno, favorendo l’osteointegrazione, ovvero il legame diretto dell’osso con la superficie dell’impianto. Il film passivo funge quindi sia da barriera anticorrosiva che da interfaccia biologica. Gli impianti dentali in titanio e i componenti ortopedici per anca e ginocchio sono tra i materiali per impianti a lungo termine più testati nell’uso clinico.
Ingegneria navale e offshore beneficia della maggiore resistenza alla corrosione puntiforme evidenziata nella tabella comparativa sopra riportata. Gli scambiatori di calore degli impianti di desalinizzazione, i dispositivi di fissaggio delle piattaforme petrolifere offshore e i sistemi idraulici sottomarini operano tutti in ambienti (caldi, ricchi di cloruri, talvolta soggetti a bioincrostazioni) che causerebbero una rapida corrosione puntiforme nell’acciaio inossidabile 316L, ma che rientrano ampiamente nella finestra di stabilità del film passivo del titanio.
Trattamento chimico sfrutta la resistenza del titanio agli acidi ossidanti (acido nitrico, acido cromico, ipoclorito) laddove l’acciaio inossidabile non regge. Il TiO₂ è particolarmente stabile in presenza di specie ossidanti poiché tali condizioni favoriscono attivamente la rigenerazione del film. Gli scambiatori di calore in titanio negli impianti di acido nitrico e nelle apparecchiature di sbiancamento delle cartiere funzionano per anni senza una significativa perdita di spessore delle pareti.
Applicazioni nel settore aerospaziale e nelle strutture ad alte prestazioni Il valore del film passivo è indiretto: ciò significa che i componenti in titanio possono essere prodotti, immagazzinati e assemblati senza i rivestimenti anticorrosivi (primer, anodizzazione, verniciatura) necessari per l’alluminio o l’acciaio, riducendo sia il peso che le esigenze di manutenzione. Gli elementi di fissaggio per aeromobili, i raccordi per paratie e i componenti delle gondole in titanio sono progettati partendo dal presupposto che il film passivo garantisca la protezione dalla corrosione per tutta la durata di servizio.
Domande frequenti
Perché il titanio è resistente alla corrosione?
Il titanio resiste alla corrosione perché, entro pochi microsecondi dall’esposizione all’ossigeno, forma sulla propria superficie un film passivo stabile e aderente di biossido di titanio (TiO₂). Questo film — dello spessore di 2–5 nm — funge da barriera fisica che impedisce alle specie corrosive presenti nell’ambiente di raggiungere il metallo sottostante e impedisce agli ioni di titanio di migrare verso l’esterno nell’elettrolita. Il film è autolimitante, non poroso e autorigenerante in ambienti ossigenati.
Qual è lo spessore dello strato di ossido di titanio?
A temperatura e pressione ambiente, il film passivo naturale presente sul titanio ha uno spessore compreso tra 2 e 5 nanometri. A 250 °C, lo spessore del film può aumentare fino a circa 20 nm, mentre l’anodizzazione elettrochimica consente di aumentarne artificialmente lo spessore fino a centinaia di nanometri. Il film passivo naturale di 2–5 nm è sufficientemente denso da garantire una protezione completa contro la corrosione.
Lo strato di ossido di titanio è in grado di autorigenerarsi?
Sì. In caso di danni meccanici — graffi, lavorazioni meccaniche o abrasioni — il film si rigenera spontaneamente nel giro di pochi millisecondi in qualsiasi ambiente contenente ossigeno (aria, acqua ossigenata, fluidi corporei). Il processo di autoriparazione richiede una concentrazione di ossigeno disciolto di almeno circa 1 ppm. In ambienti privi di ossigeno, come le fessure sigillate, la riparazione risulta incompleta; ecco perché la geometria delle fessure rappresenta un fattore critico da considerare nella progettazione dei componenti in titanio.
Il titanio arrugginisce?
No. La ruggine è un termine specifico che indica l’ossido di ferro (Fe₂O₃/Fe₃O₄), che si forma sul ferro e sull’acciaio attraverso un processo di corrosione incontrollato e progressivo. Il titanio forma il TiO₂, un ossido diverso che è chimicamente stabile, autolimitante e non espansivo. Il titanio non si arrugginisce nel senso di un degrado visibile caratterizzato da sfaldamento di colore rosso-marrone.
Cosa distrugge il film passivo di titanio?
La minaccia più comune è rappresentata dagli ioni fluoruro in soluzione acida: concentrazioni di HF superiori a circa 30 ppm a pH basso provocano la dissoluzione chimica del TiO₂. Anche gli acidi minerali fortemente riducenti (HCl concentrato, H₂SO₄ caldo), le condizioni di fessura prive di ossigeno e gli ambienti al di fuori dell’intervallo di pH stabile compreso approssimativamente tra 1 e 12 possono compromettere il film.
Il film passivo del titanio è migliore di quello dell’acciaio inossidabile?
Nella maggior parte degli ambienti marini, biologici e ad alto contenuto di cloruri, sì. Il TiO₂ è più stabile del film di Cr₂O₃ dell’acciaio inossidabile nelle soluzioni clorurate, in particolare a temperature elevate. Il titanio di grado 2 presenta una soglia di corrosione puntiforme di circa 82 °C in acqua di mare, contro i 25–30 °C dell’acciaio inossidabile 316L. Questo è il motivo tecnico principale per cui il titanio viene specificato per applicazioni di alto valore nei settori marittimo, biomedico e della lavorazione chimica, nonostante il suo costo più elevato.
Sintesi
La reputazione del titanio come materiale praticamente indistruttibile in ambienti corrosivi è interamente dovuta a una pellicola invisibile. Lo strato passivo di TiO₂ — che si forma spontaneamente, è autolimitante, non poroso e autorigenerante — ha uno spessore di 2–5 nm e si forma in meno di 100 microsecondi. La sua densa struttura ionica blocca le reazioni elettrochimiche necessarie alla corrosione prima ancora che possano iniziare.
Comprendere il film significa anche comprenderne i limiti: ioni fluoruro a pH basso, fessure prive di ossigeno e acidi fortemente riducenti sono le condizioni in cui il film passivo perde la sua efficacia. Sapere in quali casi eccelle e in quali fallisce è ciò che distingue una scelta intelligente del titanio da una selezione dei materiali dettata dal marketing.
Per gli ingegneri che lavorano con il titanio per la prima volta, nella pratica emerge chiaramente un aspetto: è proprio grazie a questo strato che è possibile lavorare, saldare e manipolare il titanio in condizioni standard di officina senza alcun trattamento di passivazione — il metallo si passiva continuamente, ogni volta che viene creata una nuova superficie.
