O titânio comercialmente puro (CP) e a liga Ti-6Al-4V são os dois tipos de titânio mais utilizados na indústria, mas destinam-se a fins muito diferentes. O titânio CP (Graus 1–4) é um metal quase puro — macio, altamente resistente à corrosão e fácil de moldar e soldar. A Ti-6Al-4V (Grau 5) é uma liga alfa-beta com cerca de 2,7 vezes a resistência à tração do titânio CP de Grau 2, o que a torna a escolha predominante em aplicações aeroespaciais e estruturais de alta carga. A escolha certa depende de a sua aplicação dar prioridade à resistência à corrosão, à biocompatibilidade e à moldabilidade (titânio CP) ou à resistência estrutural e à resistência à fadiga (Ti-6Al-4V). Este guia detalha as principais diferenças nas propriedades e fornece-lhe um quadro de seleção direto.

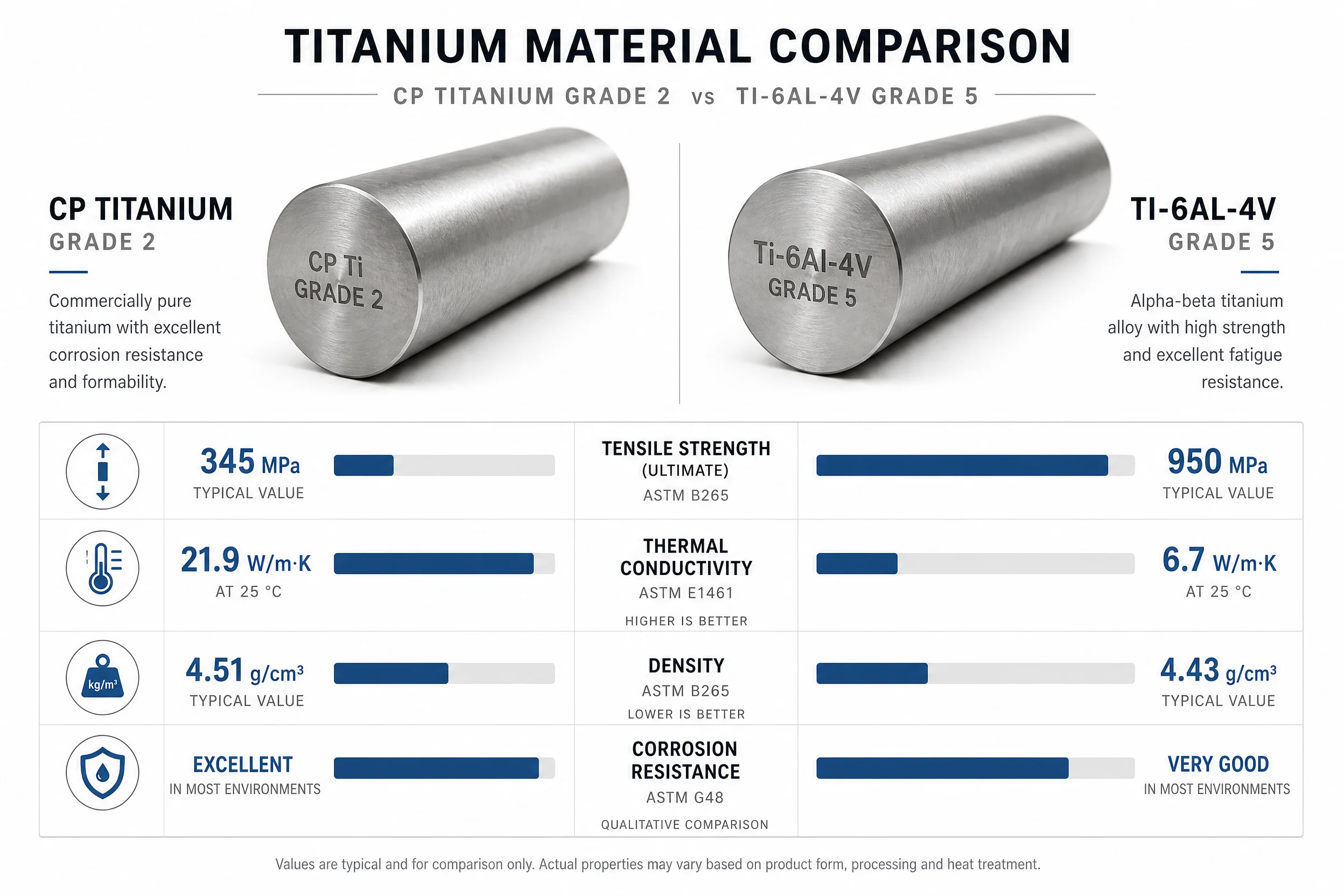

CP Titânio vs Ti-6Al-4V: uma comparação rápida
Se precisar de uma resposta rápida: opte pelo titânio CP quando a resistência à corrosão e a moldabilidade forem os fatores mais importantes; opte pelo Ti-6Al-4V quando a resistência for a prioridade
| Imóveis | CP Titânio Grau 2 | Ti-6Al-4V Grau 5 |
|---|---|---|
| Teor de titânio | ~99.2% | ~90% (+ 6% Al, 4% V) |
| Resistência à tração | 345–450 MPa | 895–1000 MPa |
| Limite de escoamento | 275–410 MPa | 828–910 MPa |
| Alongamento | 20–30% | 10–15% |
| Densidade | 4,51 g/cm³ | 4,43 g/cm³ |
| Condutividade térmica | ~16–22 W/m·K | 7,2 W/m·K |
| Dureza (HV) | 160–200 | 300–400 |
| Resistência à corrosão | Excelente | Muito bom |
| Soldabilidade | Excelente | Bom |
| Maquinabilidade | Moderado | Mais difícil |
| Custo das matérias-primas (aprox.) | $8–15/lb | $20–35/lb |
| Norma ASTM | B265 (2.º ano) | B265 (5.º ano) |
| Aplicações típicas | Processamento químico, setor marítimo, implantes dentários | Setor aeroespacial, ortopedia, elementos de fixação para cargas elevadas |
Um valor que merece destaque: a condutividade térmica. O grau 2 conduz o calor a quase 3 vezes a taxa do Ti-6Al-4V. Essa diferença é impercetível numa comparação de resistência, mas torna-se o fator decisivo se estiver a projetar um permutador de calor ou qualquer componente em que a eficiência da transferência de calor seja importante.
O que é o titânio comercialmente puro?
O titânio comercialmente puro é o titânio na sua forma não ligada — contendo apenas vestígios de oxigénio, ferro, azoto e carbono como impurezas controladas. Existem quatro classes (classes ASTM 1 a 4), sendo que a principal variável que as distingue é o teor de oxigénio. Um maior teor de oxigénio implica maior resistência e dureza, mas menor ductilidade.
| Nível CP | Resistência mínima à tração | Resistência ao escoamento | Teor de oxigénio (máx.) | Características |
|---|---|---|---|---|
| Grau 1 | 240 MPa (35 ksi) | 138 MPa, no mínimo | 0,18 wt% | O mais macio, o mais dúctil e com a maior resistência à corrosão |
| Grau 2 | 345 MPa (50 ksi) | 275 MPa | 0,25 % em peso % | A classe de CP mais utilizada; equilíbrio entre resistência e moldabilidade |
| Grau 3 | 450 MPa (65 ksi) | 380 MPa | 0,35 % em peso % | Maior resistência, ductilidade moderada |
| Grau 4 | 550 MPa (80 ksi) | 483 MPa | 0,40 wt% | A classe de CP mais resistente; aproxima-se do território das ligas |
A classe 2 é a opção padrão mais utilizada — a maioria das especificações industriais para barras e tubos remete-se a ela por defeito. Vale a pena conhecer o Grau 4 porque, com uma resistência à tração de 550 MPa, aproxima-se do limite inferior de algumas ligas especiais. Em aplicações de implantes médicos de alta densidade, onde os requisitos de resistência são moderados e os elementos de liga devem ser evitados, o Grau 4 desempenha um papel que nem o Grau 2 nem o Ti-6Al-4V conseguem desempenhar.
Todas as quatro classes de CP são de titânio em fase alfa, o que significa que não podem ser reforçadas por tratamento térmico, ao contrário do que acontece com o Ti-6Al-4V. O seu limite máximo de resistência é determinado exclusivamente pela composição e pela deformação a frio.
O que é a liga Ti-6Al-4V?
O Ti-6Al-4V — vulgarmente designado por Grau 5 ou simplesmente “6-4” — é uma liga de titânio alfa-beta que contém aproximadamente 6% de alumínio e 4% de vanádio em peso, sendo o restante titânio. Representa mais de 50% de todo o titânio produzido a nível mundial, um domínio que nenhum outro grau de titânio consegue sequer aproximar.
O alumínio estabiliza a fase alfa (com a mesma estrutura cristalina que o titânio CP) e aumenta a relação resistência/peso. O vanádio estabiliza a fase beta, tornando a liga passível de tratamento térmico — uma propriedade que as classes de titânio CP não possuem. Um tratamento térmico controlado pode elevar a resistência à tração do Ti-6Al-4V para mais de 1100 MPa em determinadas formas de produto, embora o valor padrão no estado recozido se situe entre 895 e 1000 MPa.
O Ti-6Al-4V ELI (Extra Low Interstitials) é uma variante mais pura utilizada em implantes médicos. Reduz os limites de ferro e oxigénio em comparação com o Grau 5 padrão, melhorando a tenacidade à fratura e a resistência à fadiga em aplicações sujeitas a cargas cíclicas, como as próteses de anca e de joelho.
De acordo com as diretrizes conservadoras do setor, a liga apresenta um bom desempenho até aproximadamente 350 °C (660 °F) em serviço contínuo; algumas fontes referem valores até 400 °C (750 °F), dependendo das condições de carga. Acima desse intervalo, são preferidas ligas alternativas, como a Ti-6Al-2Sn-4Zr-2Mo, para aplicações em motores aeroespaciais.
Comparação das propriedades mecânicas
O facto central: em condições de recozimento padrão, o Ti-6Al-4V tem aproximadamente 2,7 vezes mais resistente do que o titânio CP de grau 2 em termos de resistência à tração — e essa relação mantém-se, de forma razoável, também no que diz respeito à resistência ao escoamento.
| Propriedade mecânica | Grau 1 CP | PC de grau 2 | 4.º ano do Ensino Básico | Ti-6Al-4V (Grau 5) |
|---|---|---|---|---|
| UTS (MPa) | 240 | 345–450 | 550 | 895–1000 |
| Limite de escoamento (MPa) | 138 min | 275–410 | 483 | 828–910 |
| Alongamento (%) | 24 | 20-30 | 15 | 10–15 |
| Dureza (HV) | ~120 | 160–200 | ~200–250 | 300–400 |
| Densidade (g/cm³) | 4.51 | 4.51 | 4.51 | 4.43 |
Há dois aspetos nesta tabela que merecem destaque.
Em primeiro lugar, a densidade: o Ti-6Al-4V é, na verdade, ligeiramente mais leve do que o titânio CP (4,43 contra 4,51 g/cm³). As adições de alumínio e vanádio reduzem ligeiramente a densidade global. No caso de estruturas aeroespaciais com peso otimizado, isto é importante em grande escala.
Em segundo lugar, o alongamento: o titânio CP estica-se consideravelmente mais antes da fratura (20–30% contra 10–15% para o Grau 5). Isto não é uma fraqueza — é precisamente por isso que os graus CP são preferidos para peças de estampagem profunda ou hidroformadas, foles e qualquer aplicação em que o metal tenha de se adaptar a formas complexas sem rachar.
No que diz respeito ao desempenho em termos de fadiga, a situação é mais complexa. A maior resistência do Ti-6Al-4V traduz-se em limites de fadiga mais elevados sob carga cíclica, razão pela qual este material é predominante em componentes aeroespaciais rotativos e parafusos ósseos. A menor resistência à fadiga do titânio CP é aceitável em ambientes estáticos ou de baixo número de ciclos.
Resistência à corrosão: onde o titânio CP se destaca
Tanto o titânio CP como o Ti-6Al-4V formam uma camada passiva estável e auto-regenerável de óxido de titânio (TiO₂), que confere a todas as classes de titânio a sua conhecida resistência à corrosão. No entanto, em ambientes químicos agressivos, o titânio CP — em particular a Classe 2 — demonstra uma vantagem em relação à liga.
O titânio CP de grau 2 é praticamente imune ao cloro em solução aquosa num intervalo de temperaturas de 10 a 80 °C, apresentando uma taxa de corrosão de apenas cerca de 0,001 mm/ano, de acordo com os dados de serviço. Resiste igualmente ao cloreto de cálcio, ao cloreto férrico e ao ácido acético em concentrações que atacariam o aço inoxidável, e apresenta um bom desempenho em água do mar a altas temperaturas.
O Ti-6Al-4V é classificado como “muito bom” em termos de resistência à corrosão, em vez de “excelente”. As adições de alumínio e vanádio podem criar efeitos microgalvânicos em determinados ambientes ácidos concentrados, particularmente ácido fluorídrico e ácidos redutores fortes. Em ambientes de utilização normais, como água do mar e soluções diluídas de cloreto, a diferença é mínima e a classe 5 é perfeitamente adequada.
A implicação prática: as unidades de processamento químico especificam habitualmente titânio CP de Grau 2 para tubos de permutadores de calor, revestimentos de reatores, impulsores de bombas e equipamento de manuseamento de cloro, precisamente devido a esta vantagem em termos de corrosão — e porque a condutividade térmica superior do Grau 2 (aproximadamente 16–22 W/m·K contra 7,2 do Grau 5) torna a troca de calor mais eficiente.
Nos casos em que o equipamento marítimo está sujeito principalmente a cargas mecânicas, em vez de a exposição a substâncias químicas agressivas, a vantagem do Ti-6Al-4V em termos de resistência acaba por prevalecer, independentemente da diferença modesta em termos de corrosão.
Quando utilizar o CP Titanium
O titânio CP é a escolha certa em quatro situações.
1. Processamento químico e aplicações em que a corrosão é um fator crítico
Qualquer ambiente que envolva compostos de cloro, água do mar ou ácidos oxidantes a temperaturas moderadas favorece o titânio CP de Grau 2 ou de Grau 1. A combinação de elevada resistência à corrosão e elevada condutividade térmica torna o titânio CP o material padrão para permutadores de calor do tipo casco e tubos, tubagens de instalações de branqueamento e componentes de dessalinização. Os requisitos de resistência nestas aplicações são normalmente modestos, pelo que não há motivo para pagar o preço mais elevado do Grau 5.
2. Peças que exigem processos intensivos de conformação e fabrico
O alongamento do titânio CP (até 30% para o Grau 1) e a sua excelente soldabilidade tornam-no a escolha óbvia para peças submetidas a estampagem profunda, hidroformação, curvatura de tubos ou sequências complexas de soldadura. Foles, juntas de expansão, tubos de parede fina e componentes de chapa metálica moldada são todos exemplos disso. O Ti-6Al-4V sofre um endurecimento por deformação mais acentuado e é significativamente mais difícil de moldar a frio.
3. Implantes dentários e determinadas aplicações biomédicas
O titânio comercialmente puro — especialmente os graus 2 e 4 — continua a ser o material predominante para implantes dentários em todo o mundo, com dados de revisões sistemáticas a longo prazo a revelarem taxas de sobrevivência de aproximadamente 96–97% aos 10 anos. A razão pela qual alguns fabricantes de implantes preferem os graus CP em detrimento do Ti-6Al-4V ELI é simples: a ausência de alumínio ou vanádio. Ambos os elementos foram estudados quanto à sua potencial citotoxicidade em cenários de libertação de iões e, embora o Ti-6Al-4V ELI seja considerado clinicamente seguro segundo as normas regulamentares, alguns cirurgiões e fabricantes optam por defeito pelos graus CP para eliminar completamente essa questão.
4. Aplicações que exigem condutividade elétrica ou térmica na família do titânio
Quando a aplicação exige o uso de titânio (por razões de peso, biocompatibilidade ou resistência à corrosão), mas a eficiência da transferência de calor também é importante, a vantagem da condutividade térmica do Grau 2 é real e substancial. A condutividade térmica do Grau 2, de aproximadamente 16–22 W/m·K, em comparação com a do Grau 5, de 7,2 W/m·K, não é uma diferença marginal — é cerca de 2 a 3 vezes superior, dependendo das condições de medição. Para quem estiver a comparar materiais para um permutador de calor em titânio, este valor, por si só, pode determinar o âmbito de conceção viável.
Quando utilizar o Ti-6Al-4V
O Ti-6Al-4V é a escolha preferida sempre que a resistência, a resistência à fadiga ou o desempenho a altas temperaturas constituem o requisito principal.
1. Estruturas aeroespaciais e componentes de motores
O Ti-6Al-4V é o titânio estrutural por excelência da indústria aeroespacial. Suportes da estrutura da aeronave, anteparas, elementos de fixação, pás de ventilador e discos de compressor são todas aplicações típicas. A combinação de elevada resistência específica (rácio resistência/peso) e tenacidade aceitável torna-o a escolha racional para qualquer peça estrutural em que o peso seja um fator crítico. Para temperaturas contínuas superiores a 350 °C, as classes de titânio com maior teor de liga assumem o protagonismo, mas a maior parte da estrutura da fuselagem funciona bem dentro da gama da Classe 5.
2. Implantes ortopédicos e médicos para cargas elevadas
Embora o titânio CP domine no setor dos implantes dentários, o Ti-6Al-4V ELI é a norma para implantes ortopédicos sujeitos a cargas — hastes de anca, placas tibiais para joelho, parafusos ósseos e caixas espinais. Os requisitos de resistência à fadiga nestas aplicações são extremos: um implante de anca é submetido a milhões de ciclos de carga por ano durante décadas. A resistência à fadiga substancialmente superior do Ti-6Al-4V ELI torna-o a escolha de engenharia mais segura neste contexto, e o Ti-6Al-4V ELI (Grau 23) é regulamentado pela norma ASTM F136 nos EUA e abrangido pela norma ISO 5832-3 a nível internacional para utilização em implantes cirúrgicos.
3. Fixadores e componentes roscados de alto desempenho
Existem fixadores de titânio de classe CP, mas a maior dureza da classe 5 (300–400 HV contra 160–200 HV da classe 2) confere-lhe uma resistência de encaixe da rosca, uma resistência ao desgaste por atrito e um desempenho em termos de binário de ruptura significativamente superiores. Sempre que os elementos de fixação em titânio têm de suportar uma pré-carga significativa — desportos motorizados, indústria aeroespacial, estruturas marítimas —, a Classe 5 é a especificação padrão.
4. Peças que requerem tratamento térmico para atingirem a resistência final
Se o seu projeto depende de um tratamento térmico pós-usinagem para atingir as propriedades mecânicas finais, o titânio CP não é a solução adequada — trata-se de uma liga alfa que não responde a ciclos de solução e envelhecimento. A estrutura alfa-beta do Ti-6Al-4V torna-o passível de tratamento térmico, permitindo o ajuste da resistência através do processamento térmico. Esta capacidade é essencial em componentes forjados para a indústria aeroespacial e o desporto motorizado, onde as propriedades finais têm de ser definidas com precisão.
Usinabilidade, soldabilidade e custo
Usinabilidade: Ambas as classes são mais difíceis de maquinar do que o alumínio — com velocidades de cerca de 100–200 SFM (Classe 2) ou 100–160 SFM (Classe 5), em comparação com 800–1500 SFM para o alumínio — e ambas provocam um desgaste significativo da ferramenta. Entre as duas classes de titânio, a Classe 2 é notavelmente mais fácil de maquinar. É mais macia, gera menos calor de corte e é mais tolerante a percursos de ferramenta não ideais. A maior dureza do Grau 5 (300–400 HV) e a menor condutividade térmica (que concentra o calor na aresta de corte) significam que exige velocidades e avanços mais precisos, ferramentas de metal duro afiadas e um fornecimento agressivo de líquido de arrefecimento. A maquinagem incorreta do Grau 5 provoca um desgaste rápido da ferramenta, endurecimento por deformação na superfície e problemas dimensionais.
Soldabilidade: O titânio CP permite soldaduras limpas através do processo GTAW (TIG), com proteção adequada por gás inerte. A sua maior ductilidade significa que as juntas soldadas são menos propensas a fissuras, sendo raramente necessário o alívio de tensões pós-soldadura. O Ti-6Al-4V também é soldável, mas exige um controlo mais rigoroso: o alívio de tensões pós-soldadura a 480–650 °C é uma prática padrão, de acordo com a ATI e a Carpenter Technology, para aliviar as tensões residuais e restaurar a ductilidade. As juntas soldadas de Ti-6Al-4V que não sejam submetidas a alívio de tensões são suscetíveis de fragilização. Todo o alívio de tensões deve ser realizado em vácuo ou em atmosfera inerte para evitar a formação de camada alfa.
Custo: O preço da matéria-prima varia consoante as condições do mercado, mas a relação geral mantém-se — o Grau 2 custa aproximadamente $8–15/lb, contra $20–35/lb para o Grau 5 em formatos padrão de fábrica. Em combinação com uma menor complexidade de maquinagem, o custo total das peças em titânio CP é frequentemente 30–50% inferior para componentes de peso equivalente. Em projetos em que as propriedades do grau CP são suficientes, a especificação excessiva do Ti-6Al-4V acrescenta custos sem qualquer benefício funcional.
Perguntas mais frequentes
Qual é a principal diferença entre o titânio CP e o Ti-6Al-4V?
O titânio CP (Graus 1–4) é titânio comercialmente puro, com vestígios de oxigénio e ferro como únicas adições significativas. O Ti-6Al-4V é uma liga que contém 6% de alumínio e 4% de vanádio, o que triplica, aproximadamente, a resistência à tração em comparação com o titânio CP de Grau 2. O titânio CP oferece resistência à corrosão, formabilidade e soldabilidade superiores; o Ti-6Al-4V proporciona a maior resistência mecânica e resistência à fadiga necessárias para aplicações estruturais e de suporte de carga.
O Ti-6Al-4V é seguro para implantes médicos?
Sim. O Ti-6Al-4V ELI (Extra Low Interstitials, Grau 23) — regulamentado pela norma ASTM F136 nos EUA e pela norma ISO 5832-3 a nível internacional — é o material padrão para implantes ortopédicos que suportam cargas e possui aprovação da FDA e marcação CE para esta utilização. No entanto, alguns profissionais de saúde preferem os graus de titânio CP para implantes dentários, especificamente para evitar qualquer incerteza quanto à libertação de iões de alumínio/vanádio, apesar de as evidências clínicas não demonstrarem qualquer dano causado pelo Ti-6Al-4V ELI em implantes devidamente concebidos.
Por que razão o titânio CP tem uma condutividade térmica superior à do Ti-6Al-4V?
Os elementos de liga perturbam a rede atómica periódica do titânio, dispersando os fónons (portadores de calor) e reduzindo a condutividade térmica. A rede quase pura do titânio CP permite que o calor se propague mais livremente — aproximadamente 16–22 W/m·K, contra 7,2 W/m·K para o Grau 5. Isto torna o Grau 2 a escolha preferida para permutadores de calor e qualquer aplicação em que o titânio tenha de transferir calor e, ao mesmo tempo, resistir à corrosão.
O titânio CP pode ser submetido a tratamento térmico para obter uma maior resistência?
Não. As classes de titânio CP são ligas de fase alfa e não respondem aos ciclos de tratamento de solução e envelhecimento. A sua resistência máxima é determinada pelo teor de oxigénio (fixado na fase de fabrico) e pela deformação a frio. É a estrutura de fase dupla alfa-beta do Ti-6Al-4V que o torna passível de tratamento térmico.
Quando é que o CP de 4.º ano é uma opção melhor do que o de 2.º ano?
Quando é necessária uma resistência superior à proporcionada pelo Grau 2 (550 MPa contra 345 MPa de resistência à tração), mas não é possível utilizar o Ti-6Al-4V — por exemplo, em aplicações médicas em que o vanádio deve ser evitado, ou em operações de conformação em que a ductilidade reduzida da liga provocaria fissuras. A classe 4 preenche essa lacuna com uma resistência à tração de 550 MPa, mantendo a composição não ligada do 100%.
Resumo
A escolha entre o titânio CP e o Ti-6Al-4V resume-se a uma questão fundamental: A sua aplicação requer resistência estrutural ou resistência à corrosão e capacidade de conformação?
O Ti-6Al-4V é a resposta certa para estruturas aeroespaciais, implantes médicos que suportam cargas, fixadores de alto desempenho e tudo o que tenha de ser submetido a tratamento térmico para atingir a resistência final. Domina o mercado por uma boa razão — nenhuma outra liga de titânio consegue igualar a sua combinação de resistência, resistência à fadiga e histórico industrial comprovado.
O titânio CP — em particular o Grau 2 — destaca-se no processamento químico, em ambientes de corrosão marinha, em implantes dentários e em qualquer aplicação que exija conformação profunda ou soldadura complexa. O Grau 4 merece maior atenção como opção intermédia para requisitos de resistência moderada que não exijam ligas.
Se o orçamento e a usinabilidade forem fatores importantes, não exagere nas especificações. O titânio CP de grau 2, com uma proporção de $8–15/lb, em formatos padrão de fábrica, é mais fácil de maquinar e permite uma soldadura limpa, sendo adequado para uma vasta gama de aplicações que os engenheiros atribuem instintivamente ao grau 5.
