Dureté du titane : Guide complet des indices Rockwell et comparaison entre le titane et l'acier

Le titane est fort mais pas dur. En termes de Rockwell C, le titane de grade 5 (Ti-6Al-4V) se situe à un HRC de 30-34 à l'état recuit et à un HRC de 35-39 après traitement par dissolution et vieillissement (STA). C'est plus doux que la plupart des aciers inoxydables et beaucoup plus doux que les aciers à outils trempés. En contrepartie, le rapport résistance/poids est environ deux fois supérieur à celui de l'acier et le titane offre une résistance naturelle à la corrosion grâce à sa couche superficielle de dioxyde de titane (TiO₂). Si vous avez besoin d'une résistance à l'usure, prévoyez un traitement de surface tel que la nitruration ou le revêtement PVD.

Pourquoi confondre “dureté” et “force” ?

La dureté mesure la résistance à la déformation de la surface, c'est-à-dire la facilité avec laquelle un métal se raye ou se creuse sous une charge fixe. La résistance à la traction mesure la force de traction qu'une barre peut supporter avant de se rompre. Ces deux propriétés ne vont pas de pair.

Le titane grade 5 (Ti-6Al-4V) a une résistance à la traction d'environ 895-950 MPa (recuit, ASTM B348 minimum) à 1100-1170 MPa (STA) selon les données de MatWeb et TIMET, ce qui est comparable aux aciers à résistance moyenne comme l'AISI 4140. Mais sa dureté Rockwell C n'est que de 30-34 (recuit), alors que le 4140 à l'état trempé et revenu atteint HRC 38-42. C'est pourquoi un support aérospatial en titane ne se déforme pas sous l'effet des charges de vol, alors que sa surface s'érafle sur un banc d'essai.

Comprendre les échelles de dureté

Avant de comparer les chiffres, il est utile de savoir de quel test il s'agit.

Rockwell B (HRB) mesure les matériaux tendres à moyens à l'aide d'une bille d'acier de 1/16 de pouce et de 100 kgf. Les valeurs sont généralement comprises entre 50 HRB (aluminium mou) et 100 HRB (acier doux).

Rockwell C (HRC) mesure les matériaux plus durs à l'aide d'un cône en diamant et de 150 kgf. Les qualités de titane supérieures à 300 HB ont tendance à être indiquées en HRC plutôt qu'en HRB, puisque le HRB atteint son maximum autour de 100.

Brinell (HB) presse une bille d'acier de 10 mm dans la surface sous 3000 kgf. Cette méthode permet d'obtenir une moyenne générale sur une surface relativement importante et est courante dans l'acier de construction.

Vickers (HV) utilise un pénétrateur pyramidal en diamant. Il est davantage utilisé dans la recherche et pour les traitements de surfaces minces telles que les couches nitrurées.

Conseil de conversion : HRC et Brinell sont liés mais ne sont pas linéaires. L'ASTM E140 fournit des tables de conversion officielles, mais pour plus de précision, il est préférable de toujours mesurer directement plutôt que de convertir lorsque les tolérances sont importantes.

Titane Grade 1-5 Valeurs de dureté

Les notes ci-dessous sont pour état recuit sauf indication contraire. Recuit signifie que le matériau a été chauffé à environ 700-790 °C, maintenu pendant une courte période et refroidi à l'air pour stabiliser la microstructure.

Après traitement en solution et vieillissement (STA) : Le grade 5 peut atteindre une dureté HRC 35-39 et une dureté Brinell supérieure à 380 HB. Le cycle STA comprend généralement un traitement en solution à 925-970 °C, une trempe à l'eau, puis un vieillissement à 480-590 °C pendant 4 à 8 heures, conformément aux spécifications de TIMET et d'ATI.

Sources : MatWeb (ASM), fiche technique ATI Grade 5 (atimaterials.com), page des propriétés du titane de Kyocera SGS Europe.

Quelle est la dureté du titane de grade 5 sur l'échelle Rockwell C ?

Il s'agit de la question la plus fréquemment posée pour le grade 5, voici donc la réponse directe.

État recuit : Rockwell C 30-34. Il s'agit de l'état standard de la plupart des barres, tôles et plaques de grade 5 disponibles dans le commerce.

STA (solution traitée et vieillie) : Rockwell C 35-39. Une dureté plus élevée s'accompagne d'une ductilité réduite - l'allongement passe d'environ 14% à 10% selon la fiche technique d'ATI.

Travaillé à froid : Peut atteindre HRC 36-40 mais avec un allongement encore plus faible (généralement inférieur à 8%).

Contexte : La lame d'un couteau en acier inoxydable 304 à l'état recuit est d'environ HRB 80 (environ HRC 15-20). Un couteau en acier inoxydable 440C trempé atteint une HRC de 58 à 60. Un cadre ou un corps de couteau en titane de grade 5 à HRC 30-34 surpassera l'acier inoxydable en termes de corrosion, mais perdra en résistance aux rayures par rapport à l'acier 440C.

Tableau de conversion de la dureté : Titane vs. aciers courants

Ce tableau convertit les valeurs de dureté d'une échelle à l'autre, sur la base des conversions approximatives de la norme ASTM E140.

Principaux enseignements : Le titane de grade 5 à l'état recuit se situe à environ 10-15 points HRC en dessous des aciers de résistance moyenne et à 25-30 points HRC en dessous des aciers à outils. Il s'agit d'une différence significative pour toute application critique à l'usure. Note : Les valeurs Brinell supérieures à ~500 HB sont moins fiables, car le pénétrateur à bille standard de 10 mm commence à s'aplatir à des niveaux de dureté très élevés.

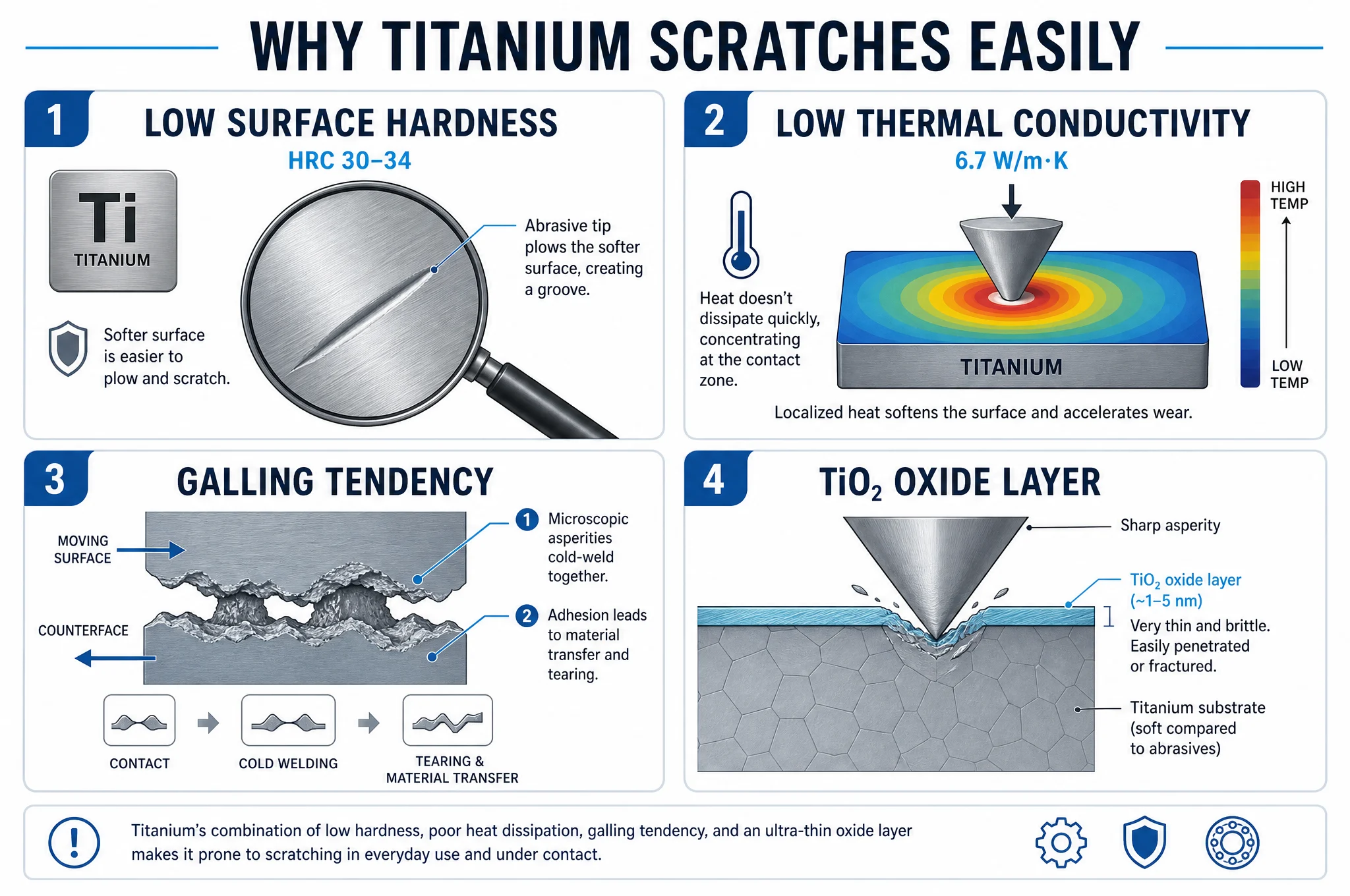

Pourquoi le titane se raye-t-il facilement ? - La métallurgie

Il y a quatre raisons pour lesquelles la surface du titane est inférieure à celle de l'acier dans les tests de rayures, et aucune d'entre elles n'est liée à la résistance.

1. Faible dureté de la surface. Comme indiqué ci-dessus, le grade 5 se situe entre 30 et 34 HRC. En dessous de HRC 40, la plupart des aciers trempés ne sont pas soumis à un test de rayure.

2. Faible conductivité thermique. Le titane conduit la chaleur à une vitesse d'environ 6,7 W/m-K, contre 16,2 W/m-K pour l'acier inoxydable 316 et 49,8 W/m-K pour l'acier au carbone ordinaire. Pendant l'usinage ou la coupe, la chaleur se concentre au point de contact au lieu de se dissiper. Cela accélère l'usure de l'outil et rend la surface plus sensible aux déformations localisées.

3. Tendance exaspérante. Le titane a une forte tendance à se souder à froid à lui-même et à d'autres métaux en cas de contact glissant. La couche de TiO₂ qui protège contre la corrosion se décompose sous l'effet de la friction, et la surface nue du titane adhère au métal adjacent. C'est la raison pour laquelle les boulons en titane ont besoin d'antigrippant et que les roulements en titane sur titane sont à éviter.

4. Couche d'oxyde de passivation. La couche de TiO₂ n'a que quelques nanomètres d'épaisseur. Elle est excellente pour la résistance à la corrosion, mais n'offre aucune protection mécanique contre les rayures. Une fois rayée, la couche se reforme, mais la rayure elle-même est permanente dans le métal sous-jacent.

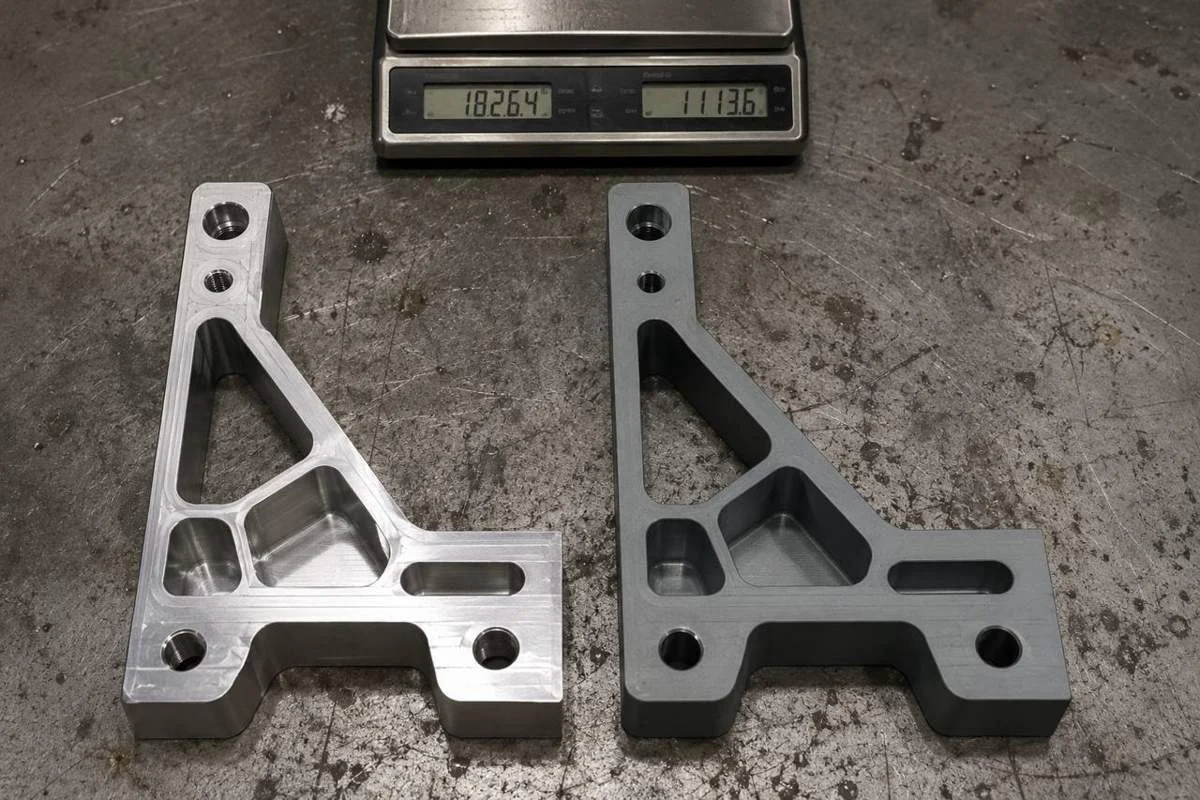

Titane vs. acier : la dureté au coude à coude

Conclusion en langage clair : L'acier l'emporte par sa dureté. Le titane l'emporte grâce à la combinaison de la solidité, de la légèreté et de la résistance à la corrosion. Il n'existe aucun scénario dans lequel le titane est “plus dur que l'acier” en termes absolus. L'affirmation marketing selon laquelle le titane est plus dur est incorrecte, et la répéter dans des fiches techniques ou des articles de blog nuit à la crédibilité auprès des ingénieurs.

Durcissement du titane : Peut-on augmenter la surface ?

Oui, par des traitements de surface, et non par la métallurgie de masse comme pour le durcissement de l'acier. Le titane ne peut pas être trempé et revenu de la même manière que l'acier au carbone 1095.

Nitruration : Introduit de l'azote dans la surface à 700-900 °C. Produit une profondeur de cémentation de 10-50 μm avec une dureté de surface de 900-1200 HV (environ équivalent HRC 67-72). Une recherche publiée dans ScienceDirect (2016) confirme une amélioration mesurable de la résistance à l'usure sur Ti-6Al-4V via la nitruration gazeuse.

La cémentation : Introduit du carbone à 850-950 °C. Une étude publiée en 2024 dans MDPI Coatings a montré que la cémentation crée une couche de TiC (carbure de titane) dont la dureté est couramment rapportée à 2500-3200 HV (plage bibliographique pour le TiC) dans les échantillons testés, ce qui améliore considérablement la résistance à l'usure.

Grenaillage de précontrainte : Il crée une contrainte résiduelle de compression sur la surface, ce qui améliore la résistance à la fatigue. En ce qui concerne la dureté de la surface, une étude de l'ASME a montré que le grenaillage de précontrainte augmentait la dureté de la surface du Ti-6Al-4V d'environ 335 HV à 500-620 HV, en fonction de l'intensité et de la couverture - des améliorations significatives pour les applications sensibles à la fatigue.

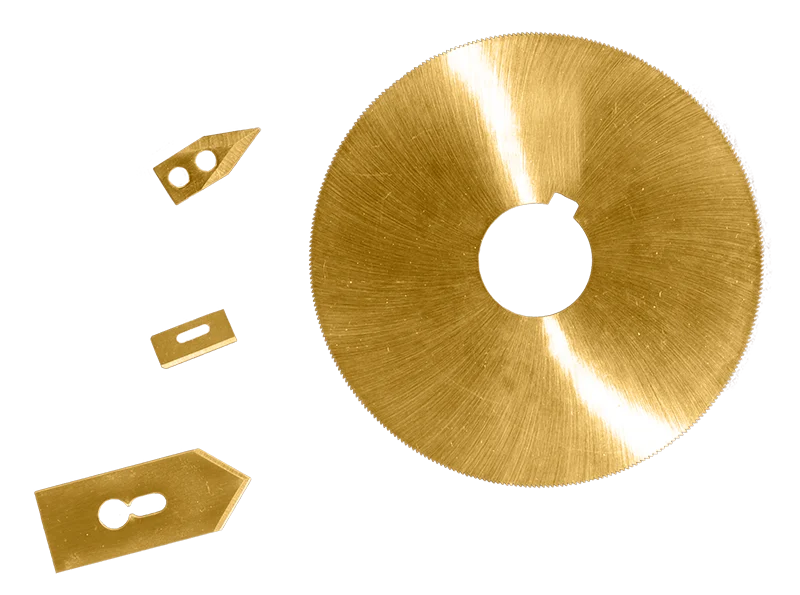

Revêtements PVD TiN (TiN, TiAlN, DLC) : Dépose un film mince et extrêmement dur. Les revêtements TiN (nitrure de titane) atteignent 2300-3000 HV et sont standard sur les outils de coupe et les boîtiers de montres (eifeler : 2300 HV typique ; BryCoat : 2500-3000 HV typique).

Expanite® (durcissement interstitiel) : Un processus propriétaire qui produit une alpha-case d'une dureté d'environ 900 HV à une profondeur de 10-30 μm, selon les résultats des tests d'usure ASTM G133 publiés par Expanite.

Le test Scratch dans le monde réel : L'expérience réelle des utilisateurs

Dans les fils de discussion Reddit de r/Watches, r/GrandSeikos et r/CitizenWatches, le constat est le même : les montres en titane se rayent plus rapidement que les montres en acier inoxydable dans des conditions identiques d'utilisation quotidienne. Les utilisateurs décrivent de légères marques de bureau apparaissant au bout de quelques semaines, alors qu'un boîtier équivalent en acier inoxydable développe des marques visibles après des mois d'utilisation similaire.

Dans la communauté des couteliers (BladeForums), les utilisateurs notent que les pliants en titane développent des marques d'affûtage de la lame lors du transport en poche, alors que les lames en acier dans le même rôle restent plus propres. Le consensus : le titane est choisi pour les couteaux non pas pour sa résistance aux rayures, mais pour sa légèreté, son immunité à la corrosion et la sensation satisfaisante d'un cadre solide mais léger.

Du point de vue d'un machiniste CNC, le titane Grade 5 est plus dur pour l'outillage que l'acier inoxydable - non pas parce que la pièce est plus dure, mais parce que la faible conductivité thermique du titane et sa réactivité chimique aux températures de coupe provoquent une usure prématurée de l'outil. Les vitesses d'usinage pour le Ti-6Al-4V sont typiquement de 20 à 40% de celles utilisées pour l'acier inoxydable 316 selon les guides techniques de Sandvik et Kennametal, et la durée de vie de l'outil est plus courte sans une stratégie de refroidissement appropriée et des outils en carbure tranchants et revêtus.

Quand la dureté ne compte pas : Applications pour lesquelles le titane l'emporte

Il existe une longue liste de scénarios où la moindre dureté du titane n'est pas pertinente et où ses avantages sont décisifs.

Pièces structurelles pour l'aérospatiale : Un support d'avion n'a pas besoin de résister aux rayures. Il doit survivre à 20 000 heures de vol à des charges cycliques élevées sans se fissurer, résister à la corrosion galvanique au niveau des joints de fixation, et faire les deux pour un poids inférieur de 40% à celui d'un équivalent en acier. Le titane de grade 5 répond à ces trois exigences ; l'acier trempé échoue à la troisième.

Implants médicaux (grade 23 / ELI) : Une tige de hanche doit résister à la corrosion à l'intérieur du corps humain pendant des décennies. Les rayures superficielles dues aux manipulations chirurgicales n'ont pas d'importance en service. La surface d'intégration osseuse est rendue rugueuse intentionnellement (par sablage ou gravure à l'acide) pour favoriser l'ostéointégration.

Quincaillerie marine : Un passe-coque en titane sur un yacht d'eau salée ne s'abîmera pas et ne se corrodera pas, contrairement à l'acier inoxydable 316, qui est vulnérable à l'abîme dans l'eau de mer chaude et stagnante. Les rayures dues à l'accostage sont esthétiques et non fonctionnelles.

Traitement chimique : Le titane de grade 2 est le matériau standard pour les échangeurs de chaleur dans les environnements riches en chlorure où l'acier inoxydable 316 tombe en panne en quelques mois. L'indice de dureté n'a pas d'importance ; la résistance à la corrosion est le critère de sélection.

Applications dépendantes de la dureté : Là où l'acier l'emporte

Lorsque la dureté détermine directement les performances, l'acier reste le meilleur choix.

Outils de coupe et lames : Le tranchant d'un couteau ayant une dureté de 58 à 60 HRC tient des centaines de fois plus longtemps que celui d'un couteau ayant une dureté de 30 à 34 HRC. C'est pourquoi les couteaux haut de gamme utilisent des aciers à outils trempés (M390, S90V, CPM-S110V) plutôt que du titane, malgré l'attrait de ce dernier pour les cadres et les poignées.

Dents d'engrenage et surfaces d'appui : La résistance à la fatigue de contact augmente avec la dureté de la surface. Les aciers alliés trempés (HRC 58-62) et les aciers cémentés sont standard pour les engrenages et les roulements. Le titane n'est pas utilisé dans les roulements.

Pièces de machine à forte usure : Les plaques d'usure, les bagues et les glissières nécessitent une dureté de surface supérieure à HRC 50. Les aciers lisses ou trempés sont la solution par défaut.

Résumé : Ce qu'il faut retenir

• Le titane grade 5 (Ti-6Al-4V) n'est pas dur. Il se situe à Rockwell C 30-34 (recuit), ce qui est plus doux que la plupart des aciers inoxydables et beaucoup plus doux que les aciers à outils.
• Le titane est solide et léger. Son rapport résistance/poids est supérieur à celui de l'acier et il résiste naturellement à la corrosion.
• Les chiffres varient en fonction du traitement thermique. Vérifiez toujours si une fiche technique indique des valeurs recuites ou STA. L'écart peut être de 5 à 9 points HRC.
• Les traitements de surface fonctionnent. La nitruration, la cémentation, les revêtements PVD et l'Expanite peuvent augmenter la dureté de la surface jusqu'à HRC 60+ tout en préservant les propriétés du titane.
• La dureté n'est pas la bonne mesure pour de nombreuses applications du titane. La résistance à la corrosion, la résistance à la fatigue, la biocompatibilité et le poids sont les véritables raisons de choisir le titane.
• L'acier est plus dur. A chaque fois. Si la dureté est votre principale exigence en matière de conception, choisissez l'acier et économisez de l'argent.

FAQ

Quelle est la dureté Rockwell du titane de grade 5 ?
Le titane de grade 5 (Ti-6Al-4V) à l'état recuit est Rockwell C 30-34. Après traitement en solution et vieillissement (STA), elle passe à Rockwell C 35-39. Ces valeurs sont documentées dans la fiche technique de l'ATI et dans la base de données des matériaux de MatWeb.

Quelle est la dureté du titane par rapport à celle de l'acier ?
Le titane grade 5 (HRC 30-34) est nettement plus doux que la plupart des aciers de construction. L'acier AISI 4140 trempé et revenu atteint un HRC de 38 à 42. Les aciers à outils trempés dépassent HRC 60. L'avantage du titane n'est pas sa dureté, mais son rapport poids/résistance et sa résistance à la corrosion.

Pourquoi le titane est-il mou alors qu'il est solide ?
La résistance et la dureté sont des propriétés différentes. La solidité mesure la résistance aux forces de traction (tension). La dureté mesure la résistance à l'indentation de la surface. La structure cristalline du titane (HCP alpha, BCC bêta) offre une excellente résistance à la traction, mais ne résiste pas à la déformation superficielle comme le font les microstructures fortement alliées et traitées thermiquement des aciers à outils.

Le titane peut-il être cémenté ?
Oui, grâce à des traitements de surface plutôt qu'à un traitement thermique global. La nitruration, la cémentation et les revêtements PVD peuvent augmenter la dureté de la surface du titane de HRC 30-34 à HRC 60-70. Ces traitements ajoutent une couche superficielle dure tandis que le matériau principal conserve sa force et sa ductilité.

Pourquoi ma montre en titane se raye-t-elle si facilement ?
Les montres en titane ont une dureté superficielle de HRC 30-34, tandis que les montres en acier inoxydable ont généralement une dureté de HRB 80-90 (environ HRC 15-20 pour le recuit) - mais l'acier inoxydable peut être travaillé à froid et trempé en surface plus efficacement. En pratique, la très fine couche naturelle d'oxyde TiO₂ sur le titane n'offre aucune protection contre les rayures, tandis que l'acier inoxydable se durcit au contact de la surface. De nombreuses marques horlogères utilisent des revêtements DLC ou céramiques sur les boîtiers en titane pour compenser.

Le titane est-il plus dur que l'aluminium ?
Oui. L'aluminium pur a un HRB de 20 et un HV de 25. Même le titane de grade 1 le plus mou (HRB 70, HV 122) est nettement plus dur que l'aluminium. Le titane de grade 5 (HV 349) est environ 14 fois plus dur que l'aluminium pur sur l'échelle de Vickers.

Quelle est la dureté Brinell du titane grade 2 ?
Le titane grade 2 a une dureté Brinell d'environ 145 HB à l'état recuit, selon MatWeb. Cette dureté est similaire à celle de l'acier inoxydable 316 recuit (146 HB selon MatWeb), mais le titane Grade 2 est nettement plus léger (4,51 g/cm³ contre 8,0 g/cm³ pour l'acier inoxydable).

Le titane devient-il plus dur avec le temps ?
Le titane ne vieillit pas naturellement à température ambiante. Cependant, les alliages de titane peuvent être volontairement vieillis par traitement thermique (typiquement 480-590 °C pendant plusieurs heures) pour augmenter la dureté. En service à des températures élevées (supérieures à 300 °C), certains alliages de titane peuvent présenter des changements subtils de propriétés sur de longues durées d'exposition, mais ce n'est pas la même chose que de “devenir plus dur”.”
