Il titanio offre un eccezionale rapporto forza-peso e una straordinaria resistenza alla corrosione, ma la sua resistenza all'usura è sorprendentemente scarsa. Il Ti-6Al-4V non trattato ha una durezza Vickers di soli 349 HV e un tasso di usura specifico superiore a 10-³ mm³/Nm in condizioni di scorrimento a secco, che lo colloca saldamente nel regime di usura grave. Senza l'ingegnerizzazione della superficie, il titanio si incrosta, si grippa e si sfalda in caso di contatto scorrevole con se stesso e con altri metalli. Questa guida illustra le ragioni metallurgiche alla base del comportamento all'usura del titanio, gli standard ASTM utilizzati per i test (G99, G133, B117, G98), i dati reali relativi al tasso di usura pin-on-disk e un confronto pratico tra otto metodi di trattamento superficiale, dai rivestimenti PVD TiN a 2.400 HV alla nitrurazione al plasma a 1.000+ HV, in modo che possiate scegliere il grado di titanio e la soluzione superficiale più adatti alla vostra applicazione specifica.
La resistenza all'usura del titanio in sintesi
Ecco i numeri che contano di più quando si valuta il titanio per un'applicazione critica per l'usura.
| Proprietà | CP Grado 1 | CP Grado 2 | CP Grado 4 | Ti-6Al-4V (grado 5) | Acciaio inox 304 | Acciaio per utensili D2 |
|---|---|---|---|---|---|---|
| Densità (g/cm³) | 4.51 | 4.51 | 4.51 | 4.43 | 8.00 | 7.70 |
| Durezza Vickers (HV) | 122 | 145 | 280 | 349 | ~130 | 650-800 |
| Durezza Knoop (HK) | — | — | — | 363 | — | — |
| Rockwell C (HRC) | — | — | 23 | 36 | — | 58-62 |
| Resistenza alla trazione (MPa) | 240 | 345 | 550 | 950 | 515 | — |
| Modulo di Young (GPa) | 105 | 105 | 110 | 114 | 193 | 210 |
| Conduttività termica (W/m-K) | 16.0 | 16.4 | 20.6 | 6.7 | 16.2 | 20.0 |
Fonti: MatWeb ASM International (MTU010, MTU020, MTU040, MTP641)
Tre numeri di questa tabella meritano un'attenzione immediata:
- 349 HV per il titanio di grado 5 - che è circa la metà della durezza dell'acciaio per utensili temprato (D2 a 650-800 HV) e quasi 3 volte più duro dell'acciaio inossidabile 304 ricotto (~130 HV). La durezza è direttamente correlata alla resistenza all'abrasione nella maggior parte degli scenari di usura da scorrimento.
- 6,7 W/m-K conduttività termica per Ti-6Al-4V - è meno della metà dell'acciaio inossidabile 304 (16,2 W/m-K). Durante il contatto strisciante, il calore generato all'interfaccia non può essere dissipato nel materiale in massa, causando picchi di temperatura localizzati che accelerano l'ossidazione, ammorbidiscono la superficie e favoriscono l'usura dell'adesivo.
- 114 GPa Modulo di Young - circa la metà della rigidità dell'acciaio (193-210 GPa). Sotto carichi di contatto equivalenti, le superfici in titanio si deformano più elasticamente, aumentando l'area di contatto reale e il coefficiente di attrito.
Il risultato: Il titanio di grado 5 ha prestazioni eccezionali in termini di resistenza al peso, ma si colloca ai primi posti in tutti i parametri che regolano la resistenza all'usura. Se la vostra applicazione prevede il contatto strisciante, l'impatto, l'abrasione o il fretting, la lega di base da sola non sarà sufficiente.
Il paradosso del titanio: perché alta resistenza ≠ resistenza all'usura
Il titanio è contemporaneamente uno dei metalli strutturali più forti e uno dei meno resistenti all'usura. Tre fattori metallurgici si sommano durante il contatto di scorrimento per creare questo paradosso.
La bassa conducibilità termica trattiene il calore nella zona di contatto
La conducibilità termica del Ti-6Al-4V è di 6,7 W/m-K. Si confronti con i 16,2 W/m-K dell'acciaio inox 304 o i 50 W/m-K dell'acciaio al carbonio. Quando due superfici scivolano l'una contro l'altra, l'attrito genera calore nei punti di contatto delle asperità. Nell'acciaio, questo calore si diffonde nel materiale sfuso e si dissipa. Nel titanio, invece, si concentra in superficie.
Il risultato è prevedibile: picchi di temperatura localizzati nella zona di contatto che superano i 400-600°C durante lo scorrimento a secco, anche a velocità moderate. Questa temperatura è sufficiente per:
- Rompere lo strato passivo nativo di TiO₂ (che si forma a temperatura ambiente)
- Promuove la diffusione dell'ossigeno nella superficie, creando una cassa alfa fragile.
- Causa il trasferimento di materiale tra le superfici a contatto (saldatura a freddo)
In una serie di esperimenti con pin su disco esaminati da Taylor & Francis (2024), lo scorrimento a secco di Ti-6Al-4V contro l'allumina ha generato temperature superficiali sufficientemente elevate da passare da un'usura ossidativa lieve a una grave usura adesiva entro i primi 200 metri di distanza di scorrimento.
Il basso modulo elastico aumenta l'area di contatto reale
Quando una sfera o un perno duro preme su una superficie in titanio, la superficie si deforma più di quanto farebbe con lo stesso carico sull'acciaio: il modulo elastico del titanio è di circa 114 GPa contro i 193 GPa del 304 SS. Ciò significa che l'area di contatto “reale” (il contatto effettivo tra asperità e asperità, non l'area geometrica apparente) è maggiore nel titanio.
Una maggiore area di contatto reale significa che si formano più legami adesivi tra le superfici. Quando questi legami si rompono durante lo scorrimento, il materiale si trasferisce dalla superficie più morbida a quella più dura, creando i caratteristici motivi di rigatura e di scorrimento per i quali il titanio è famoso. La scheda tecnica di MatWeb per il Ti-6Al-4V afferma esplicitamente che: “Il Ti-6Al-4V ha scarse proprietà di usura superficiale e tende a grippare in caso di contatto scorrevole”.”
Lo strato nativo di TiO₂: Troppo sottile per la protezione meccanica
Ogni superficie di titanio nell'aria ambiente è coperta da uno strato di ossido passivo (TiO₂) di circa 1,5-10 nm di spessore (ScienceDirect, 2025; IOP Science). Questo strato è il motivo per cui il titanio ha un'eccellente resistenza alla corrosione: crea una barriera autorigenerante che impedisce all'ossigeno di raggiungere il metallo in massa.
Ma nel contesto dell'usura meccanica, questo strato è di fatto invisibile. Con 1,5-10 nm, è da tre a quattro ordini di grandezza più sottile delle asperità superficiali che sopportano il carico durante il contatto strisciante. In presenza di un carico normale significativo (superiore a ~5 MPa), lo strato di ossido viene rimosso più velocemente di quanto possa riformarsi, esponendo il metallo di titanio nudo al contatto adesivo diretto.
L'unico scenario in cui lo strato di TiO₂ protegge in modo significativo dall'usura è a temperature elevate (superiori a ~600°C), dove l'ossido diventa più spesso (oltre 1 μm) e passa dalla fase anatasio a quella rutilo, la forma cristallina più dura e resistente all'usura. Questa è la base del trattamento superficiale di “ossidazione termica”, discusso più avanti in questa guida.
Il risultato finale: La resistenza all'usura del titanio è compromessa da una triplice causa: il calore rimane intrappolato, le superfici si deformano sotto carico e lo strato di ossido è troppo sottile per aiutare. Nessuno di questi fattori compare in una tabella di proprietà standard, motivo per cui gli ingegneri che si basano esclusivamente su confronti forza-peso sono spesso sorpresi dalle scarse prestazioni sul campo nelle applicazioni di scorrimento.
Durezza e resistenza all'usura: Cosa dicono davvero i numeri
Una durezza maggiore significa generalmente una migliore resistenza all'usura: l'equazione di Archard sull'usura mette in relazione il tasso di usura con la durezza. Ma il titanio viola questo modello in modi importanti.
Perché la durezza da sola non è sufficiente per il titanio
Il Ti-6Al-4V a 349 HV non è estremamente morbido. È significativamente più duro dell'acciaio inossidabile 304 ricotto (~130 HV) e molto più duro delle leghe di alluminio (60-100 HV). Tuttavia, in condizioni di scorrimento a secco, il Ti-6Al-4V presenta tassi di usura specifica più elevati rispetto all'acciaio inossidabile 304 e, talvolta, anche rispetto alle leghe di alluminio più morbide.
La spiegazione sta nell'usura meccanismo, non solo l'usura tasso. La durezza regola la resistenza all'usura abrasiva, il meccanismo per cui le particelle dure o le asperità superficiali attraversano una superficie più morbida. Per quanto riguarda l'usura abrasiva, il titanio si comporta approssimativamente come previsto dall'equazione di Archard.
Ma il meccanismo di usura dominante del titanio nello scorrimento non lubrificato è usura adesiva, non l'usura abrasiva. In caso di usura adesiva:
- Le asperità superficiali sulle due facce a contatto si saldano a freddo sotto carico normale
- Quando lo scorrimento prosegue, queste microsaldature si lacerano, strappando il materiale da una o da entrambe le superfici.
- Il materiale strappato si trasferisce sull'altra superficie o forma detriti sciolti.
- Il ciclo si ripete, irruvidendo progressivamente entrambe le superfici.
La durezza ha solo un effetto secondario sull'usura adesiva, perché la forza trainante è la forza del legame metallico tra le due superfici, non la resistenza all'indentazione. Per questo motivo il Ti-6Al-4V (349 HV) può presentare peggiore usura adesiva rispetto all'acciaio inox 304 (~130 HV) - l'acciaio inox si indurisce in superficie durante lo scorrimento, mentre il titanio non lo fa.
Scagliatura: Modalità di guasto specifica del titanio
Il galling è una forma grave di usura adesiva, particolarmente problematica con il titanio. L'ASTM G98 definisce il test standard di resistenza alla gallerizzazione: un bottone indurito ruota contro un blocco fermo sotto una forza normale crescente fino a quando il trasferimento di materiale diventa visibile.
Per il Ti-6Al-4V auto-accoppiato (non lubrificato), la formazione di galla inizia tipicamente a pressioni di contatto inferiori a 20-50 MPa. A titolo di confronto:
| Materiale Coppia | Soglia di scagliatura (MPa) |
|---|---|
| Ti-6Al-4V / Ti-6Al-4V | 20-50 |
| 316L SS / 316L SS | 20-30 |
| 440C SS temprato / 440C SS | 200+ |
| Stellite 6 / Stellite 6 | 300+ |
Fonti: Budinski (1988) “Guide to Friction, Wear, and Erosion Testing” (Guida alle prove di attrito, usura ed erosione); ScienceDirect studi sulla resistenza alla corrosione.
La soglia di gallaggio del titanio è nella stessa gamma dell'acciaio inossidabile austenitico: entrambi i materiali sono noti per il fenomeno del gallaggio nelle applicazioni di fissaggio. In termini pratici, ciò significa che qualsiasi giunzione scorrevole titanio su titanio o titanio su acciaio (bulloni, perni, superfici di supporto) richiede un trattamento superficiale o un accoppiamento di materiali dissimili per evitare il grippaggio.
La mappa del regime di usura
I tribologi classificano l'usura del titanio in tre regimi in base alle condizioni di scorrimento:
| Regime | Le condizioni | Comportamento |
|---|---|---|
| Lieve usura ossidativa | Basso carico, bassa velocità o temperatura elevata | Lo strato di TiO₂ agisce come tribofilm protettivo; tasso di usura < 10-⁶ mm³/Nm |
| Grave usura dell'adesivo | Carico moderato-alto, scorrimento a secco, temperatura ambiente | Contatto metallo-metallo, trasferimento di materiale, gallamento; tasso di usura > 10-³ mm³/Nm |
| Crisi epilettica catastrofica | Carico o velocità molto elevati senza lubrificazione | Cedimento completo della superficie, incollaggio dei componenti |
La sfida ingegneristica è che la maggior parte delle applicazioni reali ricade nel regime di usura adesiva severa, il regime in cui il titanio dà i risultati peggiori. I trattamenti superficiali (discussi in una sezione successiva) agiscono spingendo il sistema nel regime di ossidazione lieve (ossidazione termica) o creando uno strato barriera duro che impedisce il contatto metallo-metallo (TiN, nitrurazione, DLC).
Come viene testata l'usura del titanio: Gli standard ASTM spiegati
Le norme ASTM più importanti per valutare il comportamento del titanio in termini di durata sono quattro, ognuna delle quali misura un aspetto diverso delle prestazioni di usura.

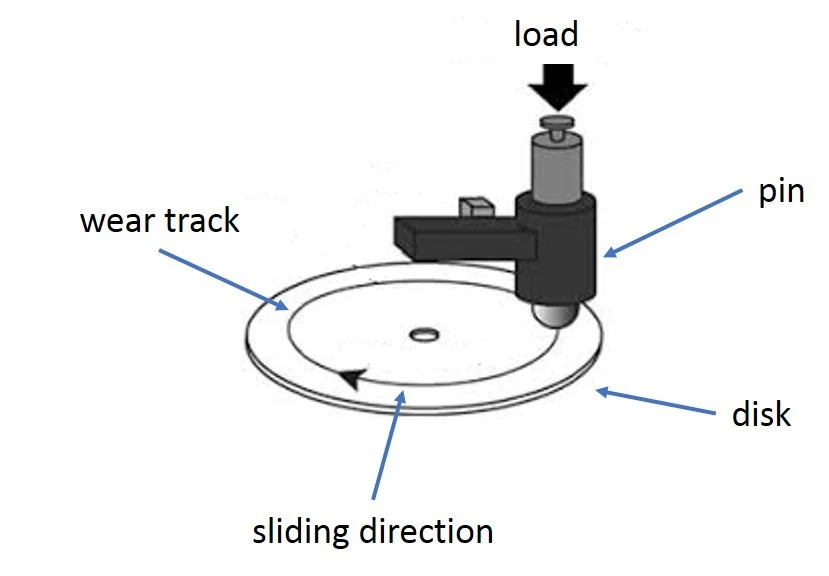

ASTM G99-17: Test di usura pin-on-disk
È il test tribologico fondamentale per misurare l'attrito e il tasso di usura in condizioni controllate di laboratorio. Un perno (o una sfera) fermo preme contro un disco rotante sotto un carico normale definito, mentre vengono registrati la forza di attrito e il volume di usura.
Parametri di prova standard per il titanio:
| Parametro | Gamma tipica |
|---|---|
| Carico normale | 5-50 N |
| Velocità di scorrimento | 0,1-1,0 m/s |
| Distanza di scorrimento | 1,000-5,000 m |
| Temperatura | Temperatura ambiente (~23°C) |
| Ambiente | Aria ambiente (12-78% RH) |
| Controfaccia | Sfera in allumina o perno in acciaio temprato |
Cosa produce:
- Tasso di usura specifico (k): k = V / (Fₙ × d), dove V = perdita di volume (mm³), Fₙ = carico normale (N), d = distanza di scorrimento (m). Unità: mm³/N-m.
- Coefficiente di attrito (μ): rapporto tra forza di attrito e forza normale.
Come leggere i risultati: Un tasso di usura specifico inferiore a 10-⁶ mm³/N-m indica un'usura lieve (accettabile per la maggior parte delle applicazioni). Un valore superiore a 10-³ mm³/N-m indica un'usura grave (probabile guasto del componente entro migliaia di ore di funzionamento).
ASTM G133: Usura da scorrimento alternativo sfera/piatto
Questo standard utilizza un movimento avanti e indietro (alternato) piuttosto che una rotazione continua, simulando applicazioni in cui i componenti oscillano o scorrono linearmente, come steli di valvole, fasce elastiche o cuscinetti lineari.
La geometria del test produce forme di cicatrici da usura diverse rispetto al pin-on-disk e l'inversione della direzione di scorrimento a ogni fine corsa crea ulteriori condizioni di usura adesiva. Per il titanio, i risultati dell'ASTM G133 spesso mostrano più alto tassi di usura superiori a quelli dei test equivalenti con pin su disco, perché l'inversione direzionale interrompe il tribofilm protettivo che potrebbe formarsi.
Expanite (un'azienda che si occupa di trattamenti superficiali) ha pubblicato i risultati dei test ASTM G133 per il Ti-6Al-4V non trattato, che mostrano un tasso di usura specifico di 0,001 mm³/N-m - confermando che il titanio di grado 5 non trattato si colloca al confine tra l'usura lieve e quella grave anche nei test alternativi.
ASTM B117: Prova di corrosione in nebbia salina (Fog)
Sebbene non sia un test di usura in sé, l'ASTM B117 è fondamentale per valutare l'interazione corrosione-usura. Molte applicazioni - hardware marino, attrezzature offshore, impianti medici esposti ai fluidi corporei - sottopongono il titanio a usura meccanica e attacco corrosivo simultanei.
Condizioni di prova:
- 5% Soluzione di NaCl a 35 ± 2°C
- Esposizione continua alla nebbia
- Durata: da 24 ore a oltre 5.000 ore
Il titanio ha prestazioni eccezionali nei test in nebbia salina: può superare le 5.000 ore senza corrosione visibile, superando di gran lunga la maggior parte degli acciai e molti acciai inossidabili. Tuttavia, quando l'usura superficiale rimuove lo strato passivo di TiO₂, il titanio fresco sottostante può subire una corrosione accelerata in ambienti con cloruri. Questa sinergia usura-corrosione è una considerazione importante per la progettazione di applicazioni marine e offshore.
ASTM G98: Test di resistenza allo scricchiolio
Come illustrato nella sezione dedicata alla durezza, questo test misura la pressione critica di contatto in corrispondenza della quale ha inizio la formazione di una galla (grave trasferimento di materiale adesivo). È essenziale per qualsiasi applicazione che preveda giunzioni bullonate, componenti girevoli o contatti oscillanti, tutti elementi comuni negli impianti aerospaziali e medicali.
Metodo di prova: Un bottone temprato (62 HRC) ruota di 360° contro un provino fermo sotto una forza normale controllata. Le superfici di contatto vengono esaminate dopo ogni ciclo di prova per verificare l'eventuale trasferimento di materiale. La sollecitazione critica di galling è il carico più alto a cui non si verifica la galling.
Dati sul tasso di usura del titanio: Cosa rivelano i test Pin-on-Disk
Tassi di usura pin-on-disk pubblicati per il Ti-6Al-4V in varie condizioni, ricavati da studi con revisione paritaria.
Ti-6Al-4V non trattato
| Condizione di prova | Tasso di usura specifico (mm³/N-m) | Fonte |
|---|---|---|
| Scorrimento a secco, controfaccia in allumina, 10N, 0,5 m/s | > 10-³ | Recensione di Taylor & Francis (2024) |
| Scorrimento a secco, controfaccia in acciaio, 10N, 0,3 m/s | ~10-³ a 10-⁴ | Dati dell'espanso ASTM G133 |
| Scorrimento a secco, controfaccia in UHMWPE, 2.250N | 2,26 × 10-⁷ (usura del polimero, non usura del Ti) | ScienceDirect (2025) |
Interpretazione: A > 10-³ mm³/N-m, il Ti-6Al-4V non trattato in scorrimento a secco contro superfici dure si trova saldamente nel regime di usura grave. A questa velocità, un componente con 0,1 mm³ di materiale sacrificale perderebbe quel volume in circa 100 m di scorrimento con un carico di 10N: una velocità troppo elevata per la maggior parte delle applicazioni ingegneristiche.
Ti-6Al-4V trattato superficialmente
| Trattamento | Tasso di usura specifico (mm³/N-m) | Fattore di miglioramento | Fonte |
|---|---|---|---|
| Nitrurazione al plasma | ~10-⁶ | ~1,000× | Associazione del titanio WCTP |
| Nitrurazione laser | < 10-⁷ | > 10,000× | ResearchGate (studio sul fretting) |
| ExpaniteHard-Ti30 (diffusione dell'azoto) | 2.7 × 10-⁶ | 370× | Espanite ASTM G133 |
| Rivestimento PVD TiN | ~10-⁶ | ~1,000× | Studi multipli |
| Ossidazione termica (700°C) | ~10-⁶ a 10-⁵ | 100-1,000× | Rivestimenti MDPI (2024) |
L'intuizione critica: Ogni trattamento superficiale efficace riduce il tasso di usura del titanio di almeno due ordini di grandezza, da > 10-³ (grave) a ~ 10-⁶ (lieve). La differenza tra il Ti-6Al-4V non trattato e quello nitrurato al plasma non è incrementale: è la differenza tra un componente che si rompe in poche settimane e uno che dura decenni.

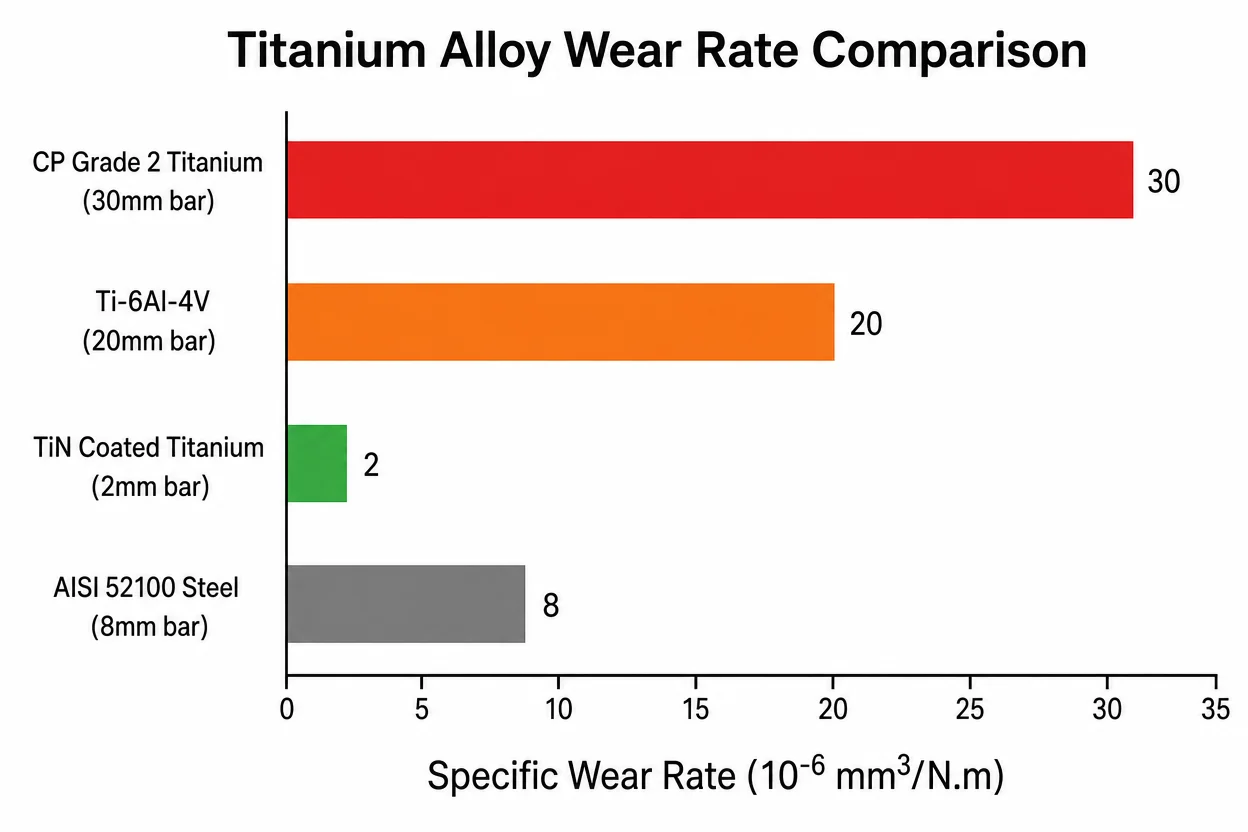

Tassi di usura a confronto: Titanio e altre leghe
| Materiale | Tasso di usura specifico (mm³/N-m) | Note |
|---|---|---|
| Ti-6Al-4V (non trattato) | > 10-³ | Grave usura |
| Ti-6Al-4V (nitrurato al plasma) | ~10-⁶ | Usura lieve |
| Inconel 718 (fuso) | ~10-³ | Grave anche nello scorrimento a secco |
| Inconel 718 (L-PBF) | 2.7 × 10-⁴ | Miglioramento con microstruttura additiva |
| Acciaio per utensili D2 temprato | Da 10-⁵ a 10-⁶ | Linea di base per applicazioni resistenti all'usura |
| Inossidabile 440C temprato | ~10-⁵ | Buona resistenza alla corrosione |
Fonti: ResearchGate, SAGE Journals (2025), MatWeb
Titanio vs. acciaio vs. Inconel: Prestazioni di usura a confronto
La scelta giusta tra titanio, acciaio inossidabile e superleghe di nichel dipende dalla modalità di guasto più probabile nella vostra applicazione.
Confronto tra proprietà testa a testa
| Proprietà | Ti-6Al-4V | 304 SS | 316L SS | Inconel 718 | Acciaio per utensili D2 |
|---|---|---|---|---|---|
| Densità (g/cm³) | 4.43 | 8.00 | 7.99 | 8.19 | 7.70 |
| Durezza Vickers (HV) | 349 | ~130 | ~130 | 360-450 (invecchiato) | 650-800 |
| Resistenza specifica (MPa-cm³/g) | 214 | 64 | 69 | 107 | — |
| Conduttività termica (W/m-K) | 6.7 | 16.2 | 13.4 | 11.4 | 20.0 |
| Tasso di usura per scorrimento a secco | > 10-³ | ~10-⁴ | ~10-⁴ | ~10-³ | Da 10-⁵ a 10-⁶ |
| Resistenza al grimaldello (auto-accoppiato) | Scarso (20-50 MPa) | Scarso (20-30 MPa) | Scarso (20-30 MPa) | Moderato | Buono (200+ MPa) |
| Resistenza alla corrosione | Eccellente | Buono | Eccellente | Buono | Povero |
| Nebbia salina (ASTM B117) | > 5.000 ore | 200-500 ore | Oltre 1.000 ore | 500+ ore | < 50 ore |
| Costo relativo (per kg) | $15-30 | $2-5 | $3-7 | $25-60 | $5-10 |
Fonti: MatWeb ASM, dati pubblicati ASTM B117, prezzi industriali (2025)
Quando scegliere il titanio nonostante la sua debolezza all'usura
Nonostante la scarsa resistenza all'usura, il titanio è la scelta giusta quando:
- Il peso è il vincolo principale - aerospaziali, componenti da corsa e dispositivi medici portatili. La resistenza specifica del Ti-6Al-4V (214 MPa-cm³/g) è 3 volte superiore a quella del 304 SS (64 MPa-cm³/g). Anche con i costi del trattamento superficiale, il risparmio di peso può giustificare il sovrapprezzo.
- La corrosione è la modalità di guasto dominante - hardware marino, attrezzature per il trattamento chimico, impianti a contatto con il corpo. Lo strato di ossido passivo del titanio garantisce > 5.000 ore in nebbia salina, molto più di quanto possa fare l'acciaio.
- La durata a fatica è fondamentale - Il Ti-6Al-4V ha una resistenza alla fatica non intaccata di 510 MPa a 10⁷ cicli (MatWeb), rispetto ai ~240 MPa del 304 SS. Per i componenti sottoposti a carico ciclico, dove la corrosione-fatica è un problema, il titanio vince decisamente.
Quando la scelta migliore è l'acciaio o l'Inconel
- Pura usura da scorrimento senza corrosione - L'acciaio per utensili D2 o M2 temprato a 650-800 HV supera il titanio non trattato di 100-1.000× in termini di usura abrasiva e adesiva.
- Usura ad alta temperatura oltre i 500°C - L'Inconel 718 mantiene la resistenza a temperature in cui le leghe di titanio iniziano a perdere le proprietà meccaniche.
- Il budget è il vincolo principale - L'acciaio inossidabile a $2-7/kg è 3-10× più economico per unità di massa rispetto al titanio a $15-30/kg, e i costi del trattamento superficiale per rendere il titanio resistente all'usura si aggiungono ulteriormente al totale.
Il quadro decisionale non è “quale materiale è migliore”, ma “quale modalità di guasto è più probabile nella mia applicazione e quale materiale è più adatto a risolvere tale modalità”.”

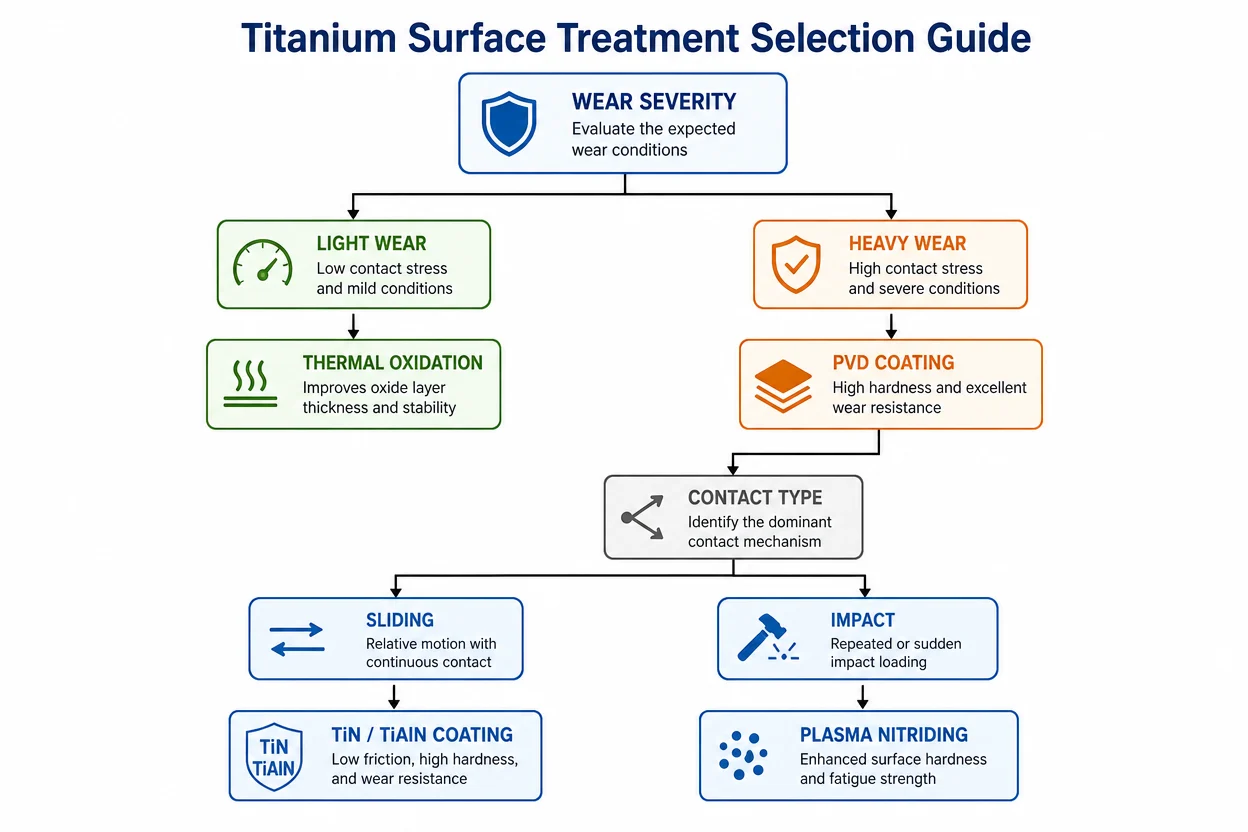

8 Trattamenti superficiali per trasformare la resistenza all'usura del titanio
Ogni trattamento superficiale efficace per il titanio crea uno strato barriera duro e chimicamente distinto che impedisce il contatto diretto con il metallo. Gli otto metodi riportati di seguito vanno da quelli commercialmente maturi (TiN PVD, nitrurazione al plasma) a quelli emergenti (rivestimenti eterostrutturati di grande estensione).
Tabella di confronto master
| Trattamento | Durezza della superficie | Tasso di usura dopo il trattamento | Profondità del caso | Temperatura massima di servizio | Costo relativo | Il migliore per |
|---|---|---|---|---|---|---|
| TiN PVD | 2.000-2.400 HV | ~10-⁶ mm³/N-m | 2-4 μm | 550°C | $$ | Utensili da taglio, elementi di fissaggio, usura generale |
| TiAlN PVD | 2.800-3.300 HV | ~10-⁶ mm³/N-m | 2-4 μm | 800°C | $$ | Utensili per alte temperature, componenti di motori |
| AlTiN PVD | 4.000-4.500 HV | ~10-⁷ mm³/N-m | 2-4 μm | 800°C+ | $$$ | Ambienti abrasivi estremi |
| TiCN PVD | 3.000 HV | ~10-⁶ mm³/N-m | 2-4 μm | 400°C | $$ | Rivestimento duro per uso generale |
| Nitrurazione al plasma | 600-1.200 HV | ~10-⁶ mm³/N-m | 20-110 μm | 600°C | $$ | Custodia spessa, carichi pesanti, biomedicale |
| DLC (carbonio simile al diamante) | 1.500-8.000 HV | ~10-⁶ a 10-⁷ mm³/N-m | 1-5 μm | 350°C (a-C:H) | $$$ | Basso attrito, impianti medici |
| Ossidazione termica | 500-1.135 HV | ~10-⁶ mm³/N-m | 1-5 μm | 600°C | $ | Corrosione + usura lieve, sensibile ai costi |
| MAO/PEO | 600-1.200+ HV | 50-90% riduzione dell'usura | 10-100 μm | 800°C+ | $$ | Corrosione + usura, superfici bioattive |
Fonti: Wikipedia (TiN), Hannibal Carbide (TiAlN, AlTiN, TiCN), Encyclopedia.pub (nitrurazione al plasma), Oerlikon Balzers (DLC), MDPI Coatings (ossidazione termica), Keronite (MAO/PEO)

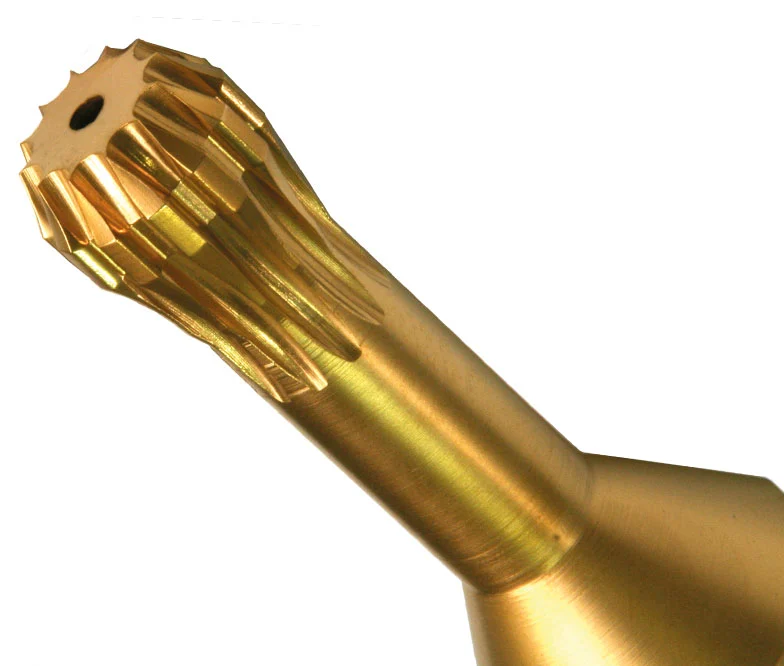

Rivestimento PVD TiN (nitruro di titanio)
Il TiN è il rivestimento PVD più utilizzato per il titanio - la nota superficie color oro su utensili da taglio, punte da trapano e strumenti medici. Crea uno strato ceramico duro (2.000-2.400 HV) e a basso attrito mediante deposizione fisica del vapore a temperature di 200-500°C.
Punti di forza: Elevata adesione ai substrati di titanio, eccellente resistenza all'usura abrasiva, ben conosciuta e ampiamente disponibile, minima variazione dimensionale (spessore di 2-4 μm).
Limitazioni: La temperatura di ossidazione di 550°C limita le applicazioni ad alta temperatura. Il sottile rivestimento può essere consumato in presenza di carichi molto elevati, esponendo il substrato morbido sottostante. Il coefficiente di attrito di 0,65 è moderato, non così basso come quello del DLC.
Applicazioni tipiche: Utensili da taglio in titanio, superfici di strumenti ortopedici, rivestimenti di bulloni, sedi di valvole.
Rivestimenti PVD di TiAlN e AlTiN
TiAlN (2.800-3.300 HV) e AlTiN (4.000-4.500 HV) sono rivestimenti di nitruro avanzati progettati per applicazioni a temperature più elevate. L'AlTiN forma uno strato di ossido di alluminio (Al₂O₃) autorigenerante sulla superficie durante il funzionamento ad alta temperatura, che si rigenera continuamente con l'usura della superficie - un vantaggio significativo per i componenti esposti a calore prolungato.
La differenza principale rispetto al TiN: La temperatura di ossidazione dell'AlTiN è di 800°C rispetto ai 550°C del TiN, il che lo rende adatto ai componenti dei motori, agli utensili di formatura a caldo e alle applicazioni aerospaziali in cui le temperature superficiali superano abitualmente i 600°C.
Nitrurazione al plasma
La nitrurazione al plasma introduce l'azoto nella superficie del titanio a 700-900°C in un'atmosfera di azoto/ammoniaca, creando una struttura multistrato:
- Strato di composto TiN (più esterno): 1.800-2.100 HV, molto sottile (~1-5 μm)
- Strato di Ti₂N: ~1.000 HV, più spesso dello strato di TiN
- Zona di diffusione (caso alfa): 750-900 HV, 60-110 μm di profondità
La profondità totale dell'involucro indurito, pari a 60-110 μm, rappresenta un vantaggio notevole rispetto ai rivestimenti PVD (2-4 μm). In applicazioni ad alta pressione di contatto (superfici di cuscinetti, denti di ingranaggi, elementi di fissaggio per impieghi gravosi), la profondità del rivestimento impedisce l'effetto “guscio d'uovo”, in cui un sottile rivestimento duro collassa sotto un substrato morbido.
Dati pubblicati: Il Ti-6Al-4V nitrurato al plasma ha raggiunto una durezza superficiale superiore a 750 HV (microdurezza Vickers, HV0,05) dopo un trattamento a 800°C per 24 ore, mentre la durezza del nucleo è rimasta a 300-320 HV (IOP Science). Nei test ASTM G99 pin-on-disk, i campioni nitrurati al plasma hanno mostrato tassi di usura di ~10-⁶ mm³/N-m - un miglioramento di 1.000 volte rispetto al materiale non trattato.
Considerazione della fatica: La nitrurazione introduce tensioni residue di compressione che possono migliorare vita a fatica, a differenza di alcuni processi di rivestimento che introducono sollecitazioni di trazione. La pallinatura dopo la nitrurazione può ripristinare ulteriormente le proprietà di fatica perse durante il processo termico.
Carbonio simile al diamante (DLC)
I rivestimenti DLC offrono il coefficiente di attrito più basso di qualsiasi altro trattamento superficiale del titanio: 0,05-0,15, rispetto a 0,5-0,7 del titanio non trattato. Questa proprietà autolubrificante rende il DLC particolarmente prezioso per le applicazioni in cui la lubrificazione esterna non è praticabile (ambienti sotto vuoto, dispositivi medici sigillati, apparecchiature per la lavorazione degli alimenti).
Due forme principali:
- a-C:H (carbonio amorfo idrogenato): Durezza 15-30 GPa (1.500-3.000 HV), applicata tramite PACVD a 200-300°C. Ottimo per carichi moderati.
- ta-C (carbonio amorfo tetraedrico): Durezza 50-80 GPa (5.000-8.000 HV), applicata tramite arco catodico filtrato. È il migliore per l'estrema resistenza all'usura, ma le maggiori sollecitazioni interne limitano lo spessore.

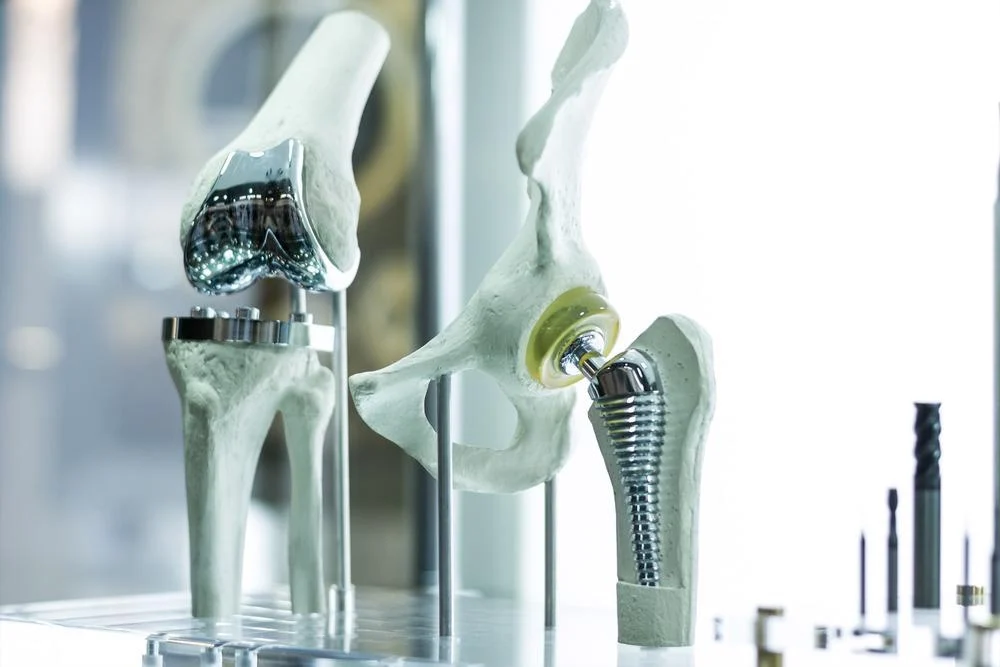

Vantaggio dell'impianto medico: Il DLC è biocompatibile e riduce l'usura della controfaccia in UHMWPE (polietilene ad altissimo peso molecolare) fino a 14× nei test di simulazione dell'articolazione dell'anca, diventando così il principale trattamento superficiale per le superfici articolate degli impianti in titanio.
Ossidazione termica
L'ossidazione termica è il trattamento superficiale più economico per il titanio. I pezzi vengono semplicemente riscaldati in aria a 600-750°C per diverse ore, facendo crescere sulla superficie uno strato di TiO₂ (fase rutilica) spesso e duro.
Risultati per temperatura:
- 600°C: 500-700 HV di superficie, moderato miglioramento dell'usura
- 700°C: 800-1.000 HV di superficie, riduzione dell'usura 92,6% (MDPI Coatings, 2024)
- 750°C: 1.060-1.135 HV di superficie, aumento della durezza di 5 volte rispetto al valore di riferimento (ScienceDirect, 2021).
Scambio: Lo strato di ossido è fragile e può rompersi in presenza di carichi elevati. L'ossidazione termica è ideale per le applicazioni con contatto scorrevole costante e carichi moderati, non per gli impatti o la fatica ad alto ciclo.
Ossidazione a micro-arco (MAO) / Ossidazione elettrolitica al plasma (PEO)
MAO/PEO crea rivestimenti di TiO₂ di grado ceramico ad alto spessore (10-100 μm) applicando alta tensione in un bagno elettrolitico, provocando microscariche che fanno crescere uno strato di ossido duro e denso. La durezza superficiale risultante (600-1.200+ HV) è superiore a quella dell'anodizzazione convenzionale e lo spessore della cassa fornisce un buon supporto al carico.
Un vantaggio unico: Le superfici MAO possono essere impregnate di PTFE, grafite o altri lubrificanti solidi nei pori del rivestimento, creando una superficie composita con elevata durezza e basso attrito (durezza effettiva 800-1.500 HV). Questo rende il MAO uno dei pochi trattamenti che affronta contemporaneamente l'usura abrasiva e quella adesiva.
Applicazioni industriali: Soluzioni per l'usura nei settori aerospaziale, medico e automobilistico
Il trattamento superficiale “giusto” dipende in larga misura dall'ambiente operativo. Ecco come tre grandi industrie affrontano le sfide dell'usura del titanio e gli standard che regolano le loro decisioni sui materiali.
Aerospaziale
Problemi di usura primaria: Usura da sfregamento nei giunti di fissaggio, erosione dei bordi di attacco delle pale del compressore, usura da scorrimento nelle boccole del carrello di atterraggio e fatica da sfregamento nei giunti strutturali.
Approccio tipico:
- I componenti strutturali in Ti-6Al-4V vengono sottoposti a pallinatura (sollecitazione residua di compressione) per migliorare la durata della fatica da fretting
- Gli elementi di fissaggio e le superfici dei cuscinetti ricevono rivestimenti PVD TiN o TiAlN per la protezione dall'usura.
- Le punte delle pale del compressore possono ricevere rivestimenti in nitruro di cromo (CrN) o in platino-alluminuro per la resistenza all'erosione.
Standard chiave: AMS 4928 (barre e tondini di titanio), AMS 4967 (scorte di titanio da forgiare), ASTM F136 (Ti-6Al-4V ELI per il settore aerospaziale/medicale), NASM 1312-8 (prove di fatica)
Un'intuizione progettuale: Nel settore aerospaziale, l'usura è raramente l'elemento più primario Il trattamento superficiale viene applicato in modo chirurgico a specifiche zone di usura (fori dei bulloni, punti di rotazione, interfacce di scorrimento) piuttosto che all'intera struttura. I trattamenti superficiali vengono applicati chirurgicamente a specifiche zone di usura (fori dei bulloni, punti di rotazione, interfacce di scorrimento) piuttosto che rivestire intere strutture.
Impianti medici
Problemi di usura primaria: Superfici articolate nelle protesi articolari (anca, ginocchio), fretting di viti e placche ossee e requisiti delle superfici di osteointegrazione degli impianti dentali.
Approccio tipico:
- Ti-6Al-4V ELI (grado 23, extra-low interstitial) secondo ASTM F136 per corpi implantari
- Controfacce in UHMWPE o ceramica che si articolano contro il titanio - non titanio contro titanio
- Rivestimenti DLC o TiN sulle superfici articolate in titanio per ridurre i detriti da usura dell'UHMWPE
- Rivestimenti MAO/PEO su superfici non articolate per promuovere l'integrazione ossea (rugosità superficiale bioattiva)
Standard chiave: ASTM F136 (materiale), ASTM F732 (test di usura di componenti polimerici), ISO 5832-3 (lega di titanio per impianti), ISO 6474 (controfacce in ceramica)
Regola di progettazione critica: Il titanio non viene mai utilizzato come superficie articolare auto-accoppiata nelle protesi articolari: i detriti di usura (particelle < 10 μm) scatenano una risposta immunitaria infiammatoria che porta all'osteolisi (perdita di osso) e alla mobilizzazione dell'impianto. La controfaccia deve essere di un materiale diverso (UHMWPE, ceramica o lega CoCrMo).
Automotive e Motorsport
Problemi di usura primaria: Contatto del treno di valvole (camme, guida della valvola), usura della sede della valvola di scarico, fretting dei componenti della sospensione e usura del cuscinetto dell'albero del turbocompressore.
Approccio tipico:
- Valvole di aspirazione e scarico in titanio - la riduzione di peso di 30-40% per valvola consente di aumentare il numero di giri, ridurre la tensione della molla della valvola e migliorare la risposta dell'acceleratore. La nitrurazione superficiale o il rivestimento PVD vengono applicati allo stelo e alla punta della valvola.
- Esempio Corvette Z06: i componenti di scarico in titanio hanno permesso di risparmiare fino a 17 kg (35 libbre) rispetto al sistema in acciaio inox di serie, un dato significativo in un veicolo in cui ogni grammo è importante.
- Molle delle sospensioni da corsa: molle in titanio a 1,36 kg contro i 4,12 kg delle equivalenti molle in acciaio - riduzione di peso 67%.
Considerazione chiave: Le applicazioni automobilistiche in titanio accettano costi dei componenti più elevati perché il risparmio di peso si traduce direttamente in prestazioni (tempi sul giro, efficienza dei consumi). Nel settore automobilistico di massa, il titanio è limitato alle varianti ad alte prestazioni; l'acciaio inossidabile o l'alluminio dominano le applicazioni sensibili ai costi.
Quadro di selezione pratico
Utilizzate questa matrice decisionale per individuare il grado di titanio e il trattamento superficiale più adatti alla vostra applicazione. Iniziate con la modalità di guasto principale, quindi restringete il campo in base alle condizioni operative.
| Modalità di guasto primaria | Grado consigliato | Trattamento superficiale consigliato | Standard chiave |
|---|---|---|---|
| Usura abrasiva (contatto con le particelle) | Ti-6Al-4V | TiN o AlTiN PVD | ASTM G99 |
| Usura dell'adesivo (contatto strisciante) | Ti-6Al-4V | Nitrurazione al plasma o DLC | ASTM G98, G99 |
| Fretting (contatto oscillante) | Ti-6Al-4V ELI | Pallinatura + TiN | ASTM F136 |
| Usura da corrosione (marina/chimica) | CP Grado 2 o Ti-6Al-4V | MAO/PEO o ossidazione termica | ASTM B117 |
| Impatto + usura | Ti-6Al-4V STA | Nitrurazione al plasma (cassa profonda) | ASTM G99 |
| Usura ad alta temperatura (>600°C) | Ti-6Al-4V o Ti-5553 | AlTiN PVD o CrN | Standard AMS |
| Requisiti di basso attrito | Ti-6Al-4V | DLC (ta-C) | ASTM F732 (medicale) |
| Articolazione biomedica | Ti-6Al-4V ELI | DLC o TiN (controfaccia: UHMWPE/ceramica) | ASTM F136, F732 |
Un'ultima nota sui test: Non basatevi mai esclusivamente sui dati pubblicati in letteratura relativi al tasso di usura. Le condizioni di prova (carico, velocità, superficie di appoggio, umidità, temperatura) variano notevolmente da uno studio all'altro e i tassi di usura possono differire di un ordine di grandezza in base a questi parametri. Eseguite sempre test di usura specifici per l'applicazione secondo le norme ASTM G99 o G133, utilizzando le vostre condizioni operative effettive, oppure richiedete al vostro fornitore di materiali dati di prova in condizioni che corrispondano alla vostra applicazione.
Domande frequenti
Il titanio ha una buona resistenza all'usura?
No, il titanio commercialmente puro e persino il Ti-6Al-4V (grado 5) hanno una scarsa resistenza all'usura in condizioni di scorrimento a secco. Il Ti-6Al-4V a 349 HV presenta tassi di usura specifica superiori a 10-³ mm³/N-m nei test pin-on-disk, collocandosi saldamente nel regime di usura grave. La resistenza all'usura del titanio può essere migliorata drasticamente (100-10.000×) attraverso trattamenti superficiali come la nitrurazione al plasma, il rivestimento PVD TiN o il rivestimento DLC.
Perché il titanio non è resistente all'usura se è così forte?
L'elevata resistenza specifica del titanio (forza divisa per la densità) non è correlata alla sua resistenza all'usura. La resistenza all'usura dipende principalmente dalla durezza della superficie, dalla conducibilità termica e dalla tendenza all'adesione: tutte aree in cui il titanio ha prestazioni scarse. Il Ti-6Al-4V ha una conducibilità termica di soli 6,7 W/m-K (meno della metà dell'acciaio inossidabile), che intrappola il calore sulle superfici di contatto scorrevoli, accelera l'usura adesiva e favorisce la formazione di galla.
Qual è la durezza del titanio in HV?
Il titanio di grado 1 commercialmente puro ha una durezza Vickers di circa 122 HV. Il grado 2 ha una durezza di 145 HV, il grado 4 di 280 HV e il Ti-6Al-4V (grado 5) di 349 HV allo stato ricotto. A titolo di confronto, l'acciaio per utensili temprato varia da 650 a 800 HV e i rivestimenti PVD TiN raggiungono 2.000-2.400 HV.
Come viene testata l'usura del titanio?
L'usura del titanio viene testata utilizzando le norme ASTM G99 (pin-on-disk), ASTM G133 (reciprocating ball-on-flat) o ASTM G76 (erosione di particelle solide). I risultati standard sono il tasso di usura specifico (mm³/N-m) e il coefficiente di attrito. L'ASTM G98 verifica la resistenza alla galla (pressione critica di contatto prima del trasferimento di materiale) e l'ASTM B117 valuta il comportamento alla corrosione in ambienti salini. Si raccomanda sempre di eseguire test specifici per l'applicazione in condizioni operative reali piuttosto che affidarsi ai valori pubblicati in letteratura.
Qual è il miglior trattamento superficiale per la resistenza all'usura del titanio?
Il trattamento migliore dipende dall'applicazione: TiN PVD (2.000-2.400 HV) è il più utilizzato per la protezione dall'usura per usi generici. Nitrurazione al plasma offre la cassa temprata più profonda (60-110 μm) per applicazioni con carichi pesanti. Rivestimento DLC offre il coefficiente di attrito più basso (0,05-0,15) per lo scorrimento non lubrificato. Ossidazione termica è l'opzione più conveniente a 800-1.135 HV. Per una durezza estrema, AlTiN PVD raggiunge i 4.000-4.500 HV.
Il titanio è più duro dell'acciaio inossidabile?
Il Ti-6Al-4V (349 HV) è più duro dell'acciaio inossidabile 304 ricotto (~130 HV) e del 316L (~130 HV), ma è significativamente più morbido degli acciai inossidabili martensitici temprati come il 440C (58-62 HRC, ~650-800 HV). Nonostante la maggiore durezza del Ti-6Al-4V rispetto agli acciai inossidabili austenitici, esso presenta peggiore resistenza all'usura adesiva perché non si indurisce durante lo scorrimento, mentre l'acciaio inossidabile lo fa.
Quanto costa il trattamento superficiale del titanio?
I costi variano in modo significativo a seconda del metodo: l'ossidazione termica (a basso costo, con un semplice funzionamento del forno) è il più economico. La nitrurazione al plasma e il TiN PVD sono di fascia media. Il rivestimento DLC e l'AlTiN PVD sono di fascia alta. Per un lotto tipico di piccoli componenti in titanio (elementi di fissaggio, parti di dispositivi medici), si prevede che il trattamento superficiale aggiunga 10-40% al costo della materia prima, a seconda del metodo e delle dimensioni del lotto. L'investimento è giustificato quando il titanio non trattato si guasterebbe prematuramente in servizio.
Il titanio può essere utilizzato per le superfici dei cuscinetti?
Non senza trattamento superficiale. Il Ti-6Al-4V non trattato si incrosta a pressioni di contatto fino a 20-50 MPa (dati ASTM G98), rendendolo inadatto ad applicazioni con cuscinetti non lubrificati. Il titanio nitrurato al plasma o rivestito in DLC può essere una superficie di supporto efficace e negli impianti medicali il titanio è sempre abbinato a una controfaccia dissimile (UHMWPE, ceramica o CoCrMo) per prevenire l'usura adesiva e l'osteolisi dovuta ai detriti di usura del titanio.
Conclusione
La reputazione del titanio come materiale “superiore” è ben guadagnata per il rapporto forza-peso e la resistenza alla corrosione, ma non si estende alla resistenza all'usura. Il Ti-6Al-4V non trattato a 349 HV, con una conducibilità termica di 6,7 W/m-K e uno strato di ossido nativo spesso solo 1,5-10 nm, è fondamentalmente limitato in qualsiasi applicazione di scorrimento, sfregamento o abrasione.
I dati tecnici sono chiari: il titanio non trattato presenta tassi di usura specifica superiori a 10-³ mm³/N-m nei test pin-on-disk, collocandosi nel regime di usura grave insieme all'Inconel 718 fuso e molto indietro rispetto all'acciaio per utensili temprato. La soglia di gallamento di 20-50 MPa per il Ti-6Al-4V auto-accoppiato significa che qualsiasi contatto scorrevole non lubrificato richiede un trattamento superficiale o l'accoppiamento di materiali dissimili.
Ma i dati dimostrano anche che il problema è risolvibile. La nitrurazione al plasma, il TiN PVD, il rivestimento DLC e l'ossidazione termica riducono i tassi di usura di due o quattro ordini di grandezza, passando da un guasto del componente in poche settimane a una durata di servizio di decenni. Il segreto sta nell'adattare il trattamento superficiale alle specifiche condizioni operative: TiN per una protezione generale dall'abrasione, nitrurazione al plasma per carichi pesanti, DLC per applicazioni non lubrificate a basso attrito e ossidazione termica per combinazioni economiche di usura e corrosione lievi.
Il risultato più importante per gli ingegneri è questo: non scegliere il titanio solo in base alle tabelle delle proprietà. Le proprietà che regolano la resistenza all'usura - conduttività termica, modulo elastico, tendenza all'adesione - non compaiono nelle schede tecniche dei materiali standard. Verificate le condizioni di applicazione specifiche in base alle norme ASTM G99 o G133 e convalidate sempre le prestazioni del trattamento superficiale in base ai parametri operativi effettivi.
