أنابيب المكثف من التيتانيوم في محطات الطاقة: الحجة لتحديث المواد

أصبحت أنابيب المكثفات المصنوعة من التيتانيوم — والمحددة وفقاً لمعيار ASTM B338، وتحديداً الدرجة الثانية (Grade 2) — الخيار المفضل لمكثفات البخار السطحية في محطات الطاقة الموجودة في البيئات الساحلية، وتلك المبردة بمياه البحر، والبيئات الصناعية. وبفضل معدل تآكلها الذي يكاد ينعدم في مياه التبريد القاسية (أقل من 0.0025 ملم/سنة في مياه البحر)، إلى جانب تصميم الجدران الرقيقة الذي يعوض انخفاض الموصلية الحرارية (حوالي 17 وات/متر كلفن للدرجة الثانية)، فإنها توفر عمراً افتراضياً يتراوح بين 20 إلى أكثر من 40 عاماً، مقارنة بـ 10 إلى 15 عاماً لسبائك النحاس. وقد سجلت المحطات النووية الأمريكية التي استبدلت أنابيبها بالدرجة الثانية من معيار ASTM B338 في السبعينيات والثمانينيات معدلات فشل تبلغ حوالي 1/100 من معدلات سبائك النحاس التي حلت محلها. وبالنسبة لمحطة بقدرة 600 ميجاوات تعتمد على مياه البحر أو المياه المالحة للتبريد، فإن حسابات تكلفة دورة الحياة تميل بقوة لصالح التيتانيوم، على الرغم من أن التكلفة الأولية للأنابيب تزيد بمقدار 3 إلى 5 أضعاف.

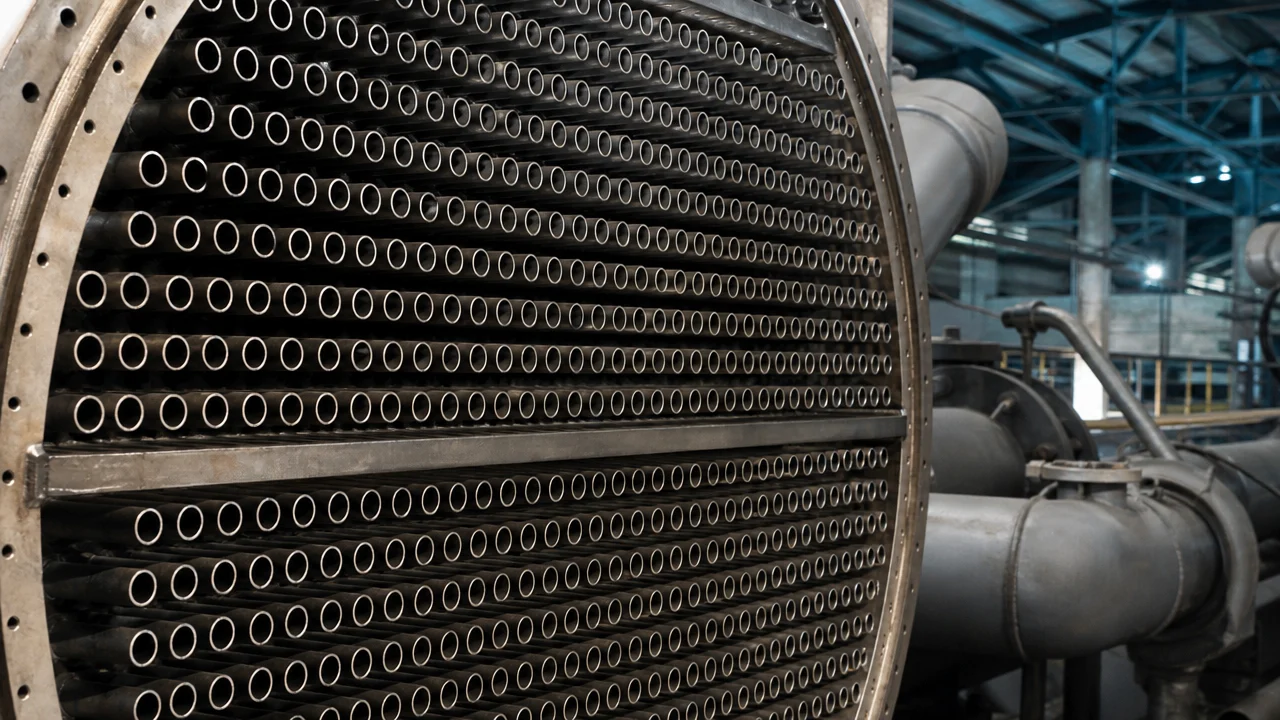

لماذا تعد مكثفات محطات الطاقة ساحة معركة للتآكل

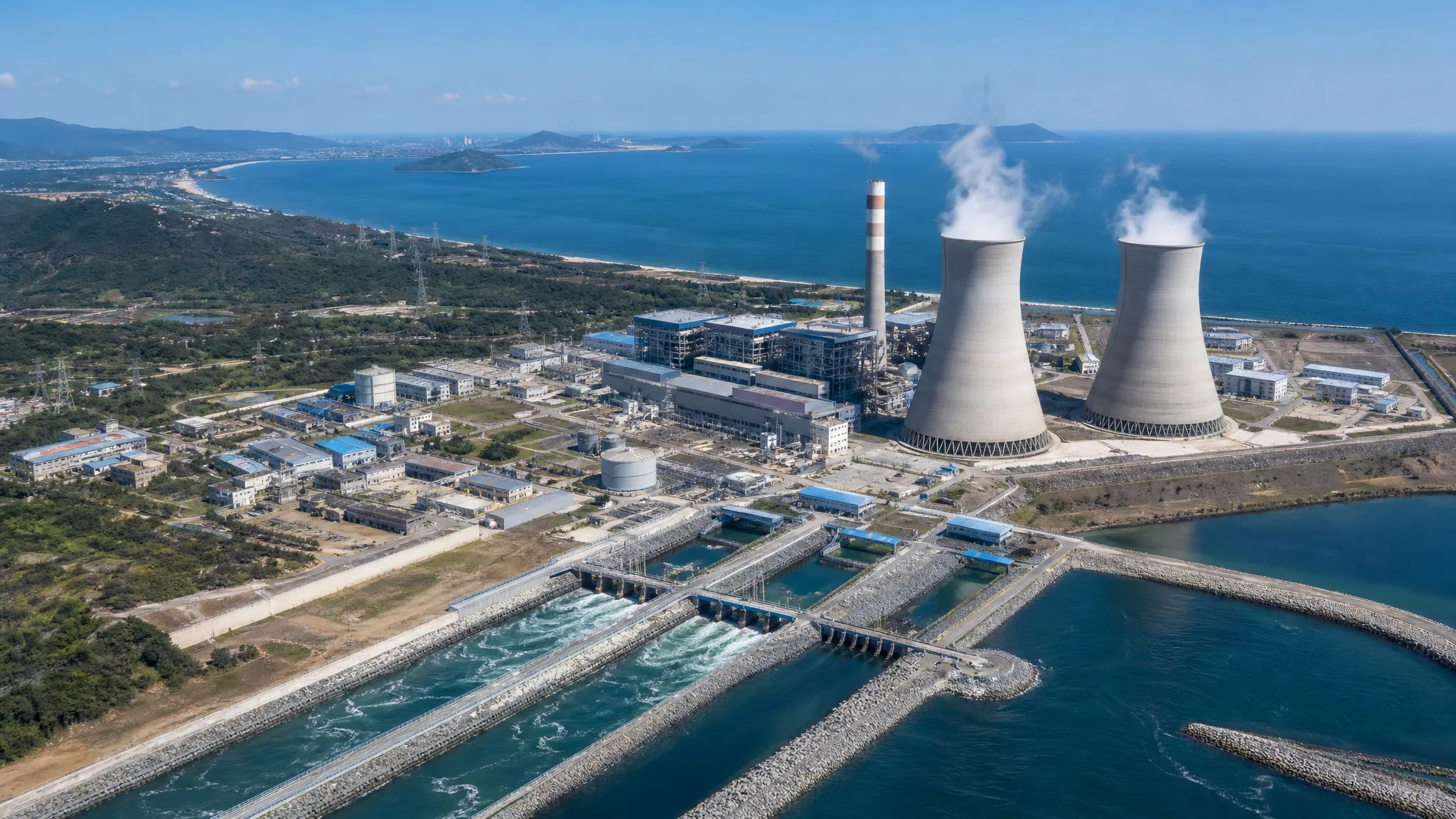

تعتمد كل محطة طاقة حرارية — سواء كانت تعمل بالفحم أو الغاز أو الطاقة النووية أو الحرارة الجوفية — على المكثف السطحي للبخار. حيث يتكثف البخار الخارج من التوربينات ليعود ماءً عبر آلاف الأنابيب ذات الجدران الرقيقة، مما يؤدي إلى طرد الحرارة إلى أي مياه تبريد تتوفر للمحطة، مثل: مياه البحر، أو مياه الأنهار والبحيرات المسوس، أو مياه الصرف الناتجة عن أبراج التبريد المعاد تدويرها.

تتسم مياه التبريد هذه بكونها مسببة للتآكل؛ فهي تحتوي على كلوريدات ذائبة، ومواد صلبة عالقة، وكائنات حيوية، وفي المحطات الساحلية، تحمل هذه المياه كامل العدوانية الكهروكيميائية لمياه البحر. وتكون حزمة أنابيب المكثف في تلامس مستمر مع هذه المياه، تحت ضغط مفرغ من جهة البخار، وضغط معتدل من جهة مياه التبريد.

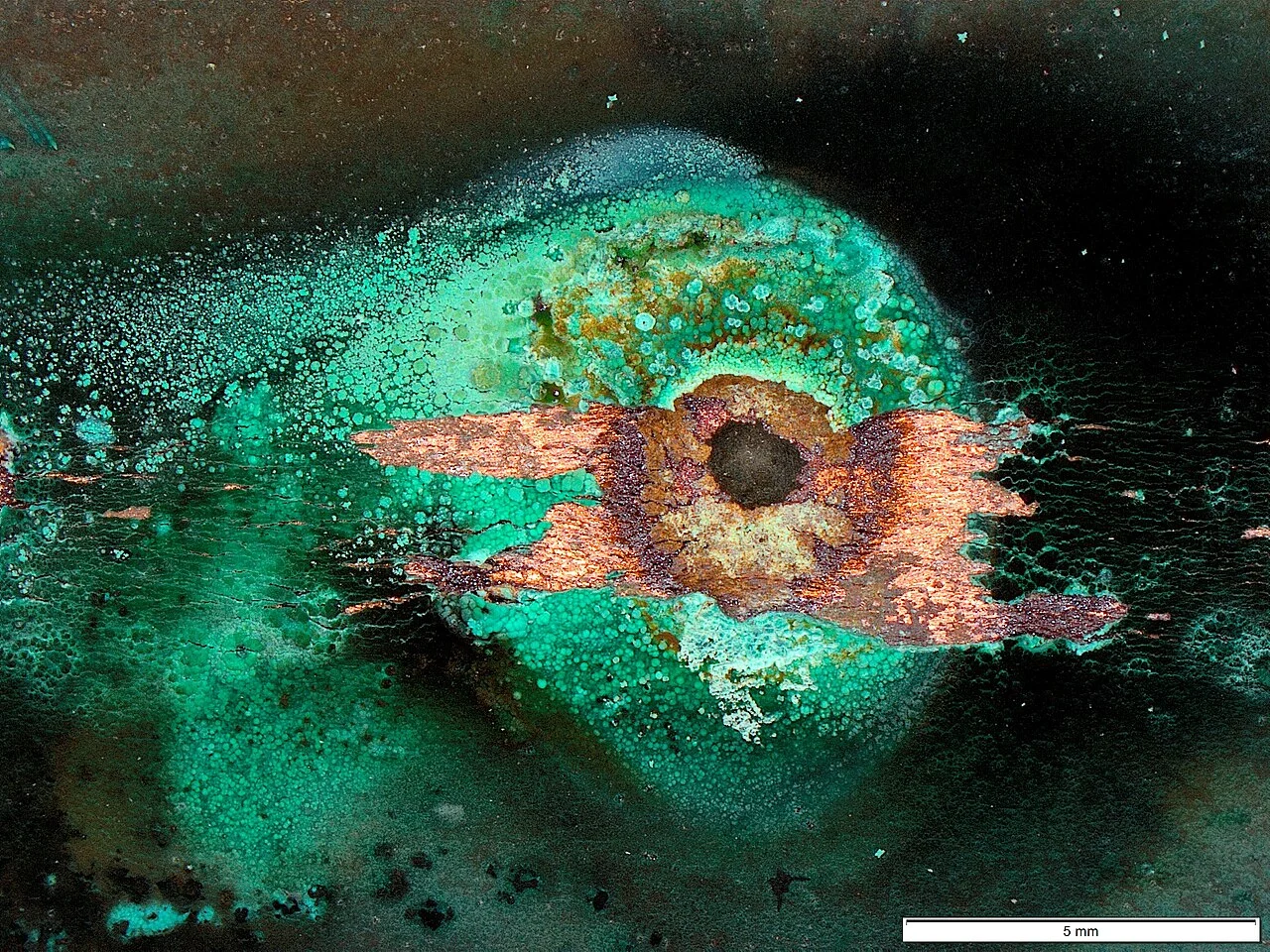

إن السبب الأكثر شيوعاً لحالات الانقطاع القسري في محطات الطاقة الحرارية هو فشل أو تعطل أنابيب المكثف. يؤدي تسرب أنبوب واحد إلى تلوث دورة البخار والماء بمياه التبريد، مما يسبب ارتفاعاً حاداً في الموصلية داخل مياه تغذية الغلاية، ويهدد بتآكل أنابيبها، وترسب المواد على شفرات التوربينات، واختلالات كيميائية تفرض إيقاف التشغيل السريع. وفي المحطات الكبرى، قد تتراوح تكلفة الانقطاع غير المخطط له الناتج عن تسرب أنابيب المكثف ما بين 500,000 إلى 2,000,000 دولار يومياً، موزعة بين خسائر إيرادات التوليد وتكاليف الإصلاح.

تكمن الإجابة على هذه المشكلة في مادة الأنابيب — وبشكل متزايد، أصبح التيتانيوم هو تلك الإجابة.

ما الذي يميز التيتانيوم: كيمياء التآكل

إن مقاومة التيتانيوم للتآكل ليست مجرد خاصية خاملة، بل هي خاصية نشطة. فعندما يتعرض التيتانيوم حتى لكميات ضئيلة من الأكسجين أو الرطوبة، فإنه يشكل فوراً طبقة أكسيد من ثاني أكسيد التيتانيوم (TiO₂) ذاتية الالتئام، يبلغ سمكها عادة ما بين 2 إلى 6 نانومتر. وتتميز طبقة الأكسيد هذه باستقرارها الديناميكي الحراري عبر نطاق واسع للغاية من الأس الهيدروجيني (من 2 إلى 12 تقريباً)، كما أنها محصنة تماماً ضد التنقر الناتج عن الكلوريدات، وهو نمط الفشل الذي يدمر سبائك النحاس وحتى الفولاذ المقاوم للصدأ من نوع 316L في مياه البحر.

ومن الناحية العملية،, يُظهر التيتانيوم من الدرجة الثانية (Grade 2) معدل تآكل يقل عن 0.0025 ملم سنوياً في مياه البحر., ، وهو رقم لا يمكن قياسه فعلياً من خلال اختبارات فقدان الوزن التقليدية. ولتوضيح السياق، فإن النحاس والنيكل (90/10 Cu-Ni) — الذي ظل لفترة طويلة يُعتبر المعيار الذهبي لتطبيقات المكثفات البحرية — يتآكل بمعدلات تتراوح بين 0.02 و0.05 مم/سنة في ظل ظروف مماثلة، كما أنه عرضة لهجمات الاصطدام، وإزالة السبائك، والتشقق الناتج عن التآكل الإجهادي في ظل تركيبات كيميائية معينة لمياه التبريد.

هذا الأمر ليس مجرد كلام نظري، فقد قامت العديد من محطات الطاقة النووية في الولايات المتحدة بإعادة تزويد مكثفاتها بأنابيب من التيتانيوم من الدرجة الثانية (ASTM B338 Grade 2) خلال السبعينيات والثمانينيات، وذلك لاستبدال أنابيب سبائك النحاس والنيكل التي كانت تعاني من التصدع الإجهادي التآكلي بسبب الأمونيا (SCC) والتآكل الناتج عن الرواسب. وقد سجلت تركيبات التيتانيوم تلك الآن أكثر من 40 عاماً من الخدمة المستمرة، مع توثيق معدلات فشل تبلغ حوالي 1/100 من معدلات سبائك النحاس التي حلت محلها. أما محطة رينغهالس (Ringhals) للطاقة النووية في السويد، التي قامت بتركيب أنابيب مكثفات من التيتانيوم من الدرجة الثانية في الثمانينيات، فقد عملت لأكثر من 20 عاماً دون حدوث فشل واحد ناتج عن تنقر الأنابيب، مع وفورات تقدر بنحو 3 ملايين دولار من تكاليف الصيانة ووقت التوقف التي تم تجنبها.

الاعتراض على الموصلية الحرارية — ولماذا لا يصمد هذا الطرح

الاعتراض المعتاد على أنابيب المكثفات المصنوعة من التيتانيوم هو الأداء الحراري. فالتيتانيوم من الدرجة الثانية لديه موصلية حرارية تبلغ حوالي 17 واط/(متر·كلفن), ، مقارنةً بنحو 45 واط/(متر·كلفن) لسبيكة النحاس والنيكل 90/10 وحوالي 100–120 واط/(متر·كلفن) لنحاس الأميرالية الأصفر.

للوهلة الأولى، يبدو هذا كفارق سلبي كبير. لكنه في الواقع ليس كذلك لسببين:

1. سُمك الجدار هو العامل المهيمن على المقاومة الحرارية في القياسات الرقيقة.

المقاومة الحرارية لجدار الأنبوب هي:

R_wall = سُمك الجدار / الموصلية الحرارية

قد يبلغ سُمك جدار أنبوب مكثف تقليدي من سبيكة النحاس 1.0-1.2 مم. بينما عادةً ما يتم تحديد سُمك جدار أنبوب التيتانيوم من الدرجة 2 لنفس خدمة المكثف عند 0.7-0.9 مم (وفقًا لمعيار محطة الطاقة ASTM B338)، مع وصول بعض التصاميم إلى سُمك 0.5 مم. وبتطبيق الأرقام:

• نحاس الأميرالية، جدار 1.0 مم: R = 1.0 / 120 = 0.0083 متر²·كلفن/واط
• نحاس-نيكل 90/10، جدار 1.0 مم: R = 1.0 / 45 = 0.0222 متر²·كلفن/واط
• تيتانيوم درجة 2، جدار 0.7 مم: R = 0.7 / 17 = 0.0412 متر²·كلفن/واط
• تيتانيوم درجة 2، جدار 0.5 مم: R = 0.5 / 17 = 0.0294 متر²·كلفن/واط

عند استخدام سماكات الجدران القياسية لمحطات الطاقة، تكون مقاومة جدار التيتانيوم أعلى من نحاس-نيكل — هذا هو الواقع الهندسي الصريح. ومع ذلك، فإن معامل انتقال الحرارة الإجمالي (قيمة U) في المكثف لا يُحكم بمقاومة جدار الأنبوب فحسب، بل يتم التحكم فيه من خلال سلسلة المقاومة المشتركة: غشاء المتكاثف من جانب البخار + جدار الأنبوب + غشاء الحمل الحراري من جانب مياه التبريد + طبقة الترسيب. تعتبر مقاومة جدار الأنبوب مجرد حد واحد في المعادلة، وفي المكثفات المصممة جيداً التي تتمتع بسرعة كافية لمياه التبريد، تسود مقاومة الغشاء من جهتي الماء والبخار. وبالنسبة للتصاميم ذات الجدران الرقيقة (0.5 مم)، تضيق الفجوة بشكل كبير مقارنة بسبائك النحاس.

2. النظافة هي مضاعف حراري.

بالرغم من تفوق سبائك النحاس في الناقلية، إلا أنها تراكم أغشية حيوية ومعدنية ملوثة على مدار عمرها التشغيلي. وتضيف الترسبات الحيوية، والقشور الكربوناتية، وترسبات كبريتيد الحديد مقاومة للاتساخ تؤدي إلى تدهور انتقال الحرارة بنسبة تتراوح بين 20 و40% بمرور الوقت. في المقابل، يقاوم سطح ثاني أكسيد التيتانيوم (TiO₂) الأملس والخامل الالتصاق الحيوي، ولا يشكل طبقات أكسيد أو هيدروكسيد النحاس التي توفر مواقع نووية لتكون القشور.

أثبتت مكثفات التيتانيوم المصممة جيداً والتي تعمل في مياه البحر كفاءتها في معاملات انتقال الحرارة الكلية (قيم U) بنسبة تقارب 5-15% من معاملات مكثفات سبائك النحاس الجديدة, ، وتضيق هذه الفجوة بمرور الوقت حيث تتراكم الأوساخ على سبائك النحاس بينما يظل سطح ثاني أكسيد التيتانيوم (TiO₂) نظيفاً. والنتيجة العملية في المحطات التي تعمل لفترات طويلة: تحافظ مكثفات التيتانيوم على أداء حراري ثابت لعقود، بينما يتدهور أداء مكثفات سبائك النحاس تدريجياً حتى يتم تنظيفها أو استبدالها.

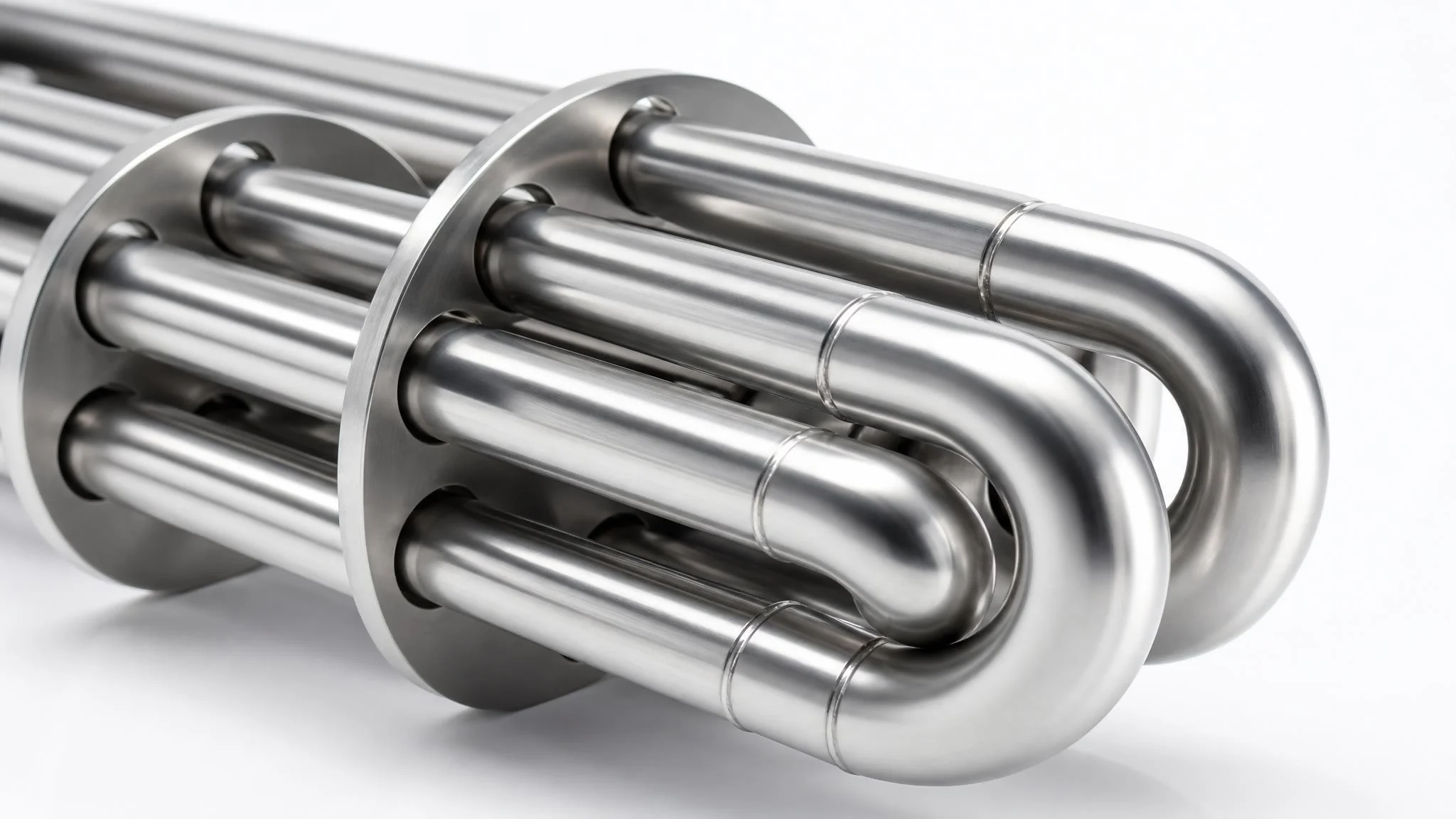

ASTM B338: المعيار الذي يحكم أنابيب التيتانيوم في محطات الطاقة

يتم شراء أنابيب المكثفات والمبادلات الحرارية المصنوعة من التيتانيوم لتوليد الطاقة وفقًا لـ ASTM B338, المواصفة القياسية للأنابيب المصنوعة من التيتانيوم وسبائك التيتانيوم الملحومة وغير الملحومة للمكثفات والمبادلات الحرارية. هذه هي المواصفة التي تحدد الأبعاد والخواص الميكانيكية والتركيب الكيميائي ومتطلبات الاختبار.

الدرجات الرئيسية بموجب B338 لتطبيقات محطات الطاقة:

الصف	التركيب	قوة الشد	الميزة الرئيسية	الاستخدام النموذجي
الصف 2	تيتانيوم نقي تجاريًا	بحد أدنى 345 ميجا باسكال	أفضل مقاومة تآكل شاملة، وأقل تكلفة ضمن نطاق التيتانيوم	مكثفات مياه البحر والمياه المسوسة — الخيار القياسي، ويغطي حوالي 80% من مهام محطات الطاقة
الصف السابع	تيتانيوم-0.15% بلاديوم	بحد أدنى 345 ميجا باسكال	إضافة البلاديوم تعزز مقاومة التآكل الشقي	المياه عالية الكلوريد أو الراكدة، أو ذات الهندسة الشقية العميقة، أو الترطيب والتجفيف الدوري
الصف 12	تيتانيوم-0.3 موليبدن-0.8 نيكل	بحد أدنى 483 ميجا باسكال	إضافة الموليبدينوم والنيكل (Mo-Ni) لبيئات التآكل عالية السرعة	مياه التبريد الرملية، وسرعات التدفق العالية، ومخاطر التآكل التحاتي
الصف التاسع	Ti-3Al-2.5 فولت	بحد أدنى 620 ميجا باسكال	قوة أعلى، وإمكانية استخدام جدران أقل سمكًا	سخانات مياه التغذية عالية الضغط التي يمثل فيها انخفاض سماكة الجدران أمراً بالغ الأهمية

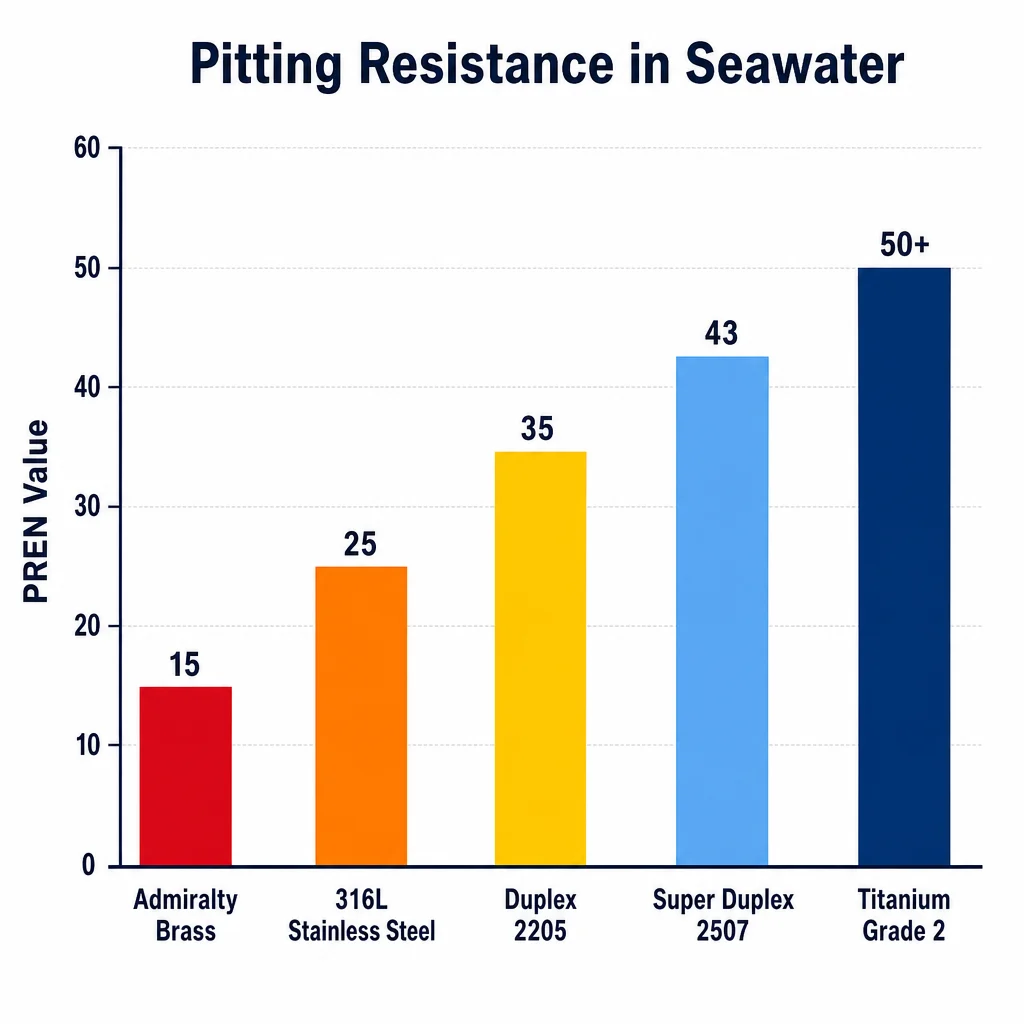

مقارنة رقم مقاومة التآكل (PREN) — لماذا يهيمن التيتانيوم على البيئات المالحة:

المواد	PREN	ملاءمة المياه البحرية
نحاس الأدميرالية	~15	ضعيف — خطر إزالة الزنك
فولاذ مقاوم للصدأ 316L	~25	ضعيف — تآكل في مياه البحر
ثنائي الفلز 2205	~35	هامشي
سوبر ثنائي الفلز 2507	~42–45	جيد
تيتانيوم درجة 2	> 50	ممتاز — محمي بفاعلية

هذا هو السبب في أن سبائك النحاس، التي كانت مناسبة بشكل كافٍ في مياه الأنهار منخفضة الملحية، تفشل بشكل منهجي عندما يتم إنشاء المنشآت على السواحل أو الانتقال إلى مياه صناعية معاد تدويرها تحتوي على تركيزات مرتفعة من الكلوريد.

لمعظم تطبيقات مكثفات السطح البخارية مع مياه البحر أو مياه البحر المالحة،, الدرجة 2 هي الخيار الصحيح والأكثر اقتصادية. تُعتبر الدرجة 12 مبررة عندما تخلق الهندسة التشغيلية تجويفات عميقة (لوحات أنابيب سميكة، مسافات ضيقة بين الأنبوب والحاجز) أو حيث تتجاوز درجات حرارة مياه التبريد 70 درجة مئوية.

الأبعاد القياسية لأنابيب مكثف محطات الطاقة وفقاً لمعيار ASTM B338:

• القطر الخارجي: عادةً 19.05 مم (¾”) أو 25.4 مم (1″)، مع 22.2 مم (⅞”) أيضًا شائع
• سمك الجدار: 0.7–0.9 مم معيار لجميع خدمات المكثفات في محطة الطاقة؛ 0.889–1.24 مم لمدافئ تغذية المياه ذات الضغط العالي
• الأطوال: تصل إلى 15,000 مم اعتمادًا على تصميم غلاف المكثف
• حالة السطح: مشعل لامع أو مُخلل لتحقيق نظافة وفحص مثالي

يجب أن تُزود الأنابيب في حالة مُعالجة حرارية. يجب أن تمر كل أنبوبة باختبار هيدروستاتيكي (أو اختبار تيار دائري كبديل)، والتحقق من الأبعاد، واختبار الشد حسب جدول B338 رقم 5.

اختيار الفئة: إطار عمل عملي لاتخاذ القرار

اختيار الدرجة الصحيحة من ASTM B338 ليس معقدًا إذا كنت تحدد القرار بناءً على كيمياء مياه التبريد، ودرجة حرارة التشغيل، وهندسة الأنبوب.

استخدم الدرجة 2 عندما:

• تكون مياه التبريد مياه بحرية أو مياه مالحة عند درجات حرارة أقل من 60°م
• هندسة الأنابيب إلى صفيحة الأنابيب القياسية (بدون أعماق شقوق متطرفة)
• ضغط التشغيل هو خدمة مكثف الضغط المنخفض
• الميزانية هي اعتبار — الدرجة 2 تغطي تقريبًا 80% من واجبات مكثف محطة الطاقة بأقل تكلفة ضمن عائلة التيتانيوم

استخدم الدرجة 7 عندما:

• هندسة الشقوق العميقة (أوراق أنابيب سميكة > 50 مم، حواجز مترابطة بشكل محكم)
• مياه التبريد راكدة أو عرضة لدورات الرطوبة/الجفاف
• تركيز مرتفع من الكلوريد مع تهوية محدودة (ظروف مختزلة)
• ملاحظة: الدرجة 7 تحمل تكلفة إضافية مقارنة بالدرجة 2 لمحتوى البالاديوم

استخدم الدرجة 12 عندما:

• سرعة مياه التبريد العالية التي تحوي مواد معلقة (أنهار رملية، شاشات السحب تم تجاوزها)
• التآكل-التآكل هو وضع الفشل الموثق بدلاً من الانبعاج
• المياه الجوفية الحارة أو مياه التبريد ذات المواد الصلبة الذائبة العالية فوق 70°C

استخدم الدرجة 9 عندما:

• خدمة سخان مياه التغذية ذات الضغط العالي حيث يقلل تقليل سماكة الجدران من الوزن والتكلفة تحت الضغط

في غالبية مشاريع إعادة أنابيب المكثفات في محطات الطاقة الساحلية،, تُعد المواصفات الفنية لـ Grade 2 بسمك جدار يتراوح بين 0.7 و0.9 ملم هي الخيار الأمثل من حيث الأداء والتكلفة الإجمالية. ويُعتبر Grade 7 هو المسار البديل للتطوير عندما تجعل هندسة الفجوات استخدام Grade 2 غير كافٍ.

حساب العائد الحقيقي على الاستثمار: حالات الانقطاع، وليس سعر الأنبوب

غالبًا ما تقارن فرق المشتريات أنابيب المكثفات المصنوعة من التيتانيوم بسبائك النحاس على أساس سعر المتر الواحد، وتستنتج أن التيتانيوم باهظ الثمن حيث تبلغ تكلفته 3 إلى 5 أضعاف تكلفة المادة الخام. غير أن هذا المنظور يغفل المحرك الحقيقي للتكلفة.

لننظر في حالة محطة تعمل بالفحم بقدرة 600 ميجاوات مع مكثف مبرد بمياه البحر يحتوي على 15,000 أنبوب:

السيناريو أ: أنابيب نحاس-نيكل 90/10 بسمك جدار 1.0 ملم

• تكلفة الأنابيب: ~40-60 دولار لكل متر × 15,000 أنبوب × 9 أمتار = ~5.4-8.1 مليون دولار لكل عملية إعادة أنابيب
• العمر الافتراضي في مياه البحر: 12-15 سنة (بافتراض عدم وجود أعطال مفاجئة)
• حالات التوقف القسري بسبب تسرب الأنابيب على مدار 30 عامًا: 3-6 حالات × 5 أيام × 1.5 مليون دولار يوميًا = 22.5-45 مليون دولار تكاليف انقطاع الخدمة
• عمليات استبدال الأنابيب على مدار 30 عاماً: دورتان للاستبدال، بتكلفة إضافية تتراوح بين 10 و16 مليون دولار.

السيناريو (ب): استخدام تيتانيوم ASTM B338 من الدرجة 2 بجدار يتراوح سمكه بين 0.7 و0.9 ملم.

• تكلفة الأنابيب: ~150-200 دولار للمتر × 15,000 أنبوب × 9 أمتار = استثمار أولي يقارب 20-27 مليون دولار.
• العمر الافتراضي في مياه البحر: 20-40 عاماً فأكثر (من الناحية العملية، يتم التركيب مرة واحدة فقط طوال عمر المحطة).
• حالات الانقطاع القسري الناتجة عن تسرب الأنابيب على مدار 30 عاماً: تقترب من الصفر (حيث أن التيتانيوم لا يتعرض للتنقر في مياه البحر)
• عدد مرات استبدال الأنابيب على مدار 30 عاماً: 0
• معظم مشاريع استبدال الأنابيب تسترد تكلفة الاستثمار الإضافية في التيتانيوم خلال 3 إلى 5 سنوات بفضل تجنب الانقطاعات القسرية وإلغاء دورات استبدال الأنابيب المتكررة

إجمالي تكلفة الملكية على مدار 30 عاماً: التيتانيوم عادة ما يكون أقل تكلفة بنسبة 40-60% من سبائك النحاس في تطبيقات مياه البحر, ، وذلك بمجرد رسملة مخاطر الانقطاع القسري حتى باحتمالية تحفظية.

توفر شركة HonTitan أنابيب مكثفات التيتانيوم من الدرجة 2 والدرجة 12 المطابقة لمعيار ASTM B338 مباشرة لمشاريع استبدال أنابيب محطات الطاقة، مع إجراء الاختبار الهيدروستاتيكي وتقديم شهادات المواد الكاملة. تعكس البيانات الاقتصادية المذكورة أعلاه أرقاماً واقعية من مشاريع فعلية، وليست مجرد افتراضات متفائلة.

حدود كيمياء مياه التبريد: أين يتفوق التيتانيوم وأين تكمن حدوده

التيتانيوم من الدرجة 2 ليس مقاوماً للتآكل بشكل مطلق؛ لذا فإن فهم حدود تشغيله يمنع استخدامه في غير موضعه.

التيتانيوم يحقق أداءً استثنائياً في:

• مياه البحر (بجميع التركيزات)
• المياه المالحة (الكلوريد 500-35,000 جزء في المليون)
• الأحماض المؤكسدة (حمض النيتريك المخفف، حمض الكروميك)
• المحاليل القلوية (الرقم الهيدروجيني يصل إلى 14 في العديد من البيئات)
• بيئات التلوث البيولوجي — يمنع سطح ثاني أكسيد التيتانيوم (TiO₂) التصاق البكتيريا

التيتانيوم له قيود في:

• الأحماض المختزلة: حمض الهيدروكلوريك، وحمض الكبريتيك، وحمض الفوسفوريك بتركيزات ودرجات حرارة عالية يمكن أن تذيب غشاء ثاني أكسيد التيتانيوم. نادراً ما يتم مواجهة ذلك في دوائر مياه التبريد القياسية.
• أيونات الفلوريد: حتى التركيزات الزهيدة من الفلوريد (أكبر من حوالي 50 جزء في المليون) يمكن أن تهاجم التيتانيوم عند درجات الحرارة المرتفعة من خلال تكوين رباعي فلوريد التيتانيوم (TiF₄) القابل للذوبان. يجب على المصانع الصناعية التي تستخدم مياه تبريد تحتوي على الفلوريد (بعض المجمعات الكيميائية) استشارة مهندس تآكل قبل تحديد الدرجة 2.
• التآكل الناتج عن السرعة العالية مع المواد الكاشطة: يتميز التيتانيوم بمقاومة عالية للتآكل، كما يمكنه تحمل سرعات مياه التبريد التي تتراوح بين 12 و30 م/ث دون تعرضه للتآكل التحاتي، وهو ما يتجاوز بكثير الحد المسموح به لسبائك النحاس البالغ 2-3 م/ث. ومع ذلك، إذا كانت مياه التبريد تحمل كميات كبيرة من المواد الصلبة الكاشطة العالقة (مثل الرمل والحصى)، فقد يتعرض حتى التيتانيوم للتحات عند مداخل الأنابيب بسرعات تزيد عن 3-4 م/ث من التحميل الصلب. ويعد استخدام حلقات المداخل (سواء من التيتانيوم أو مادة PEEK) ممارسة قياسية لحماية أول 50-100 ملم من الأنبوب حيث يتركز الاضطراب عند المدخل.
• الاقتران الجلفاني: التيتانيوم معدن نبيل. لذا، فإن التلامس بين أنابيب التيتانيوم وصفائح الأنابيب المصنوعة من سبائك النحاس يخلق ازدواجاً جلفانياً يسرع من تآكل صفائح الأنابيب. لذا يتطلب الأمر استخدام صفائح أنابيب من الفولاذ الكربوني أو المكسوة بالتيتانيوم عند استبدال الأنابيب القديمة بأخرى من التيتانيوم.

تقع حدود مياه التبريد للصنف 2 (Grade 2) في مكثفات المحطات التقليدية لتوليد الطاقة ضمن نطاقات التشغيل العادية تماماً. إلا أن نقاط الفلوريد والاقتران الجلفاني تستوجب عناية هندسية أثناء وضع المواصفات؛ وهي لا تشكل عوائق تمنع التنفيذ، لكنها تتطلب تخطيطاً مسبقاً.

التركيب: ما الذي يتغير عند استبدال الأنابيب بالتيتانيوم

يتطلب استبدال أنابيب المكثف بالتيتانيوم بعد عقود من الخدمة باستخدام سبائك النحاس اهتماماً هندسياً في عدة مجالات:

ربط الأنابيب بصفائح الأنابيب: تعمل طريقة التوسيع بالدرفلة القياسية (roller expansion) مع التيتانيوم من الصنف 2 (Grade 2). ويُفضل التوسيع الهيدروليكي للأنابيب رقيقة الجدران (≤ 0.5 ملم) لتقليل مخاطر الترقق المفرط. كما يوفر لحام القوة لوصلة أنبوب التيتانيوم بصفائح الأنابيب أعلى درجات التكامل للوصلة، وهو ممارسة قياسية في مكثفات المحطات النووية.

مادة صفائح الأنابيب: كما ذكرنا أعلاه، فإن صفائح الأنابيب المصنوعة من النحاس أو النحاس البحري غير متوافقة جلفانياً مع التيتانيوم. لذا، يجب استخدام صفيحة أنابيب من الفولاذ الكربوني مع مقاعد أنابيب من التيتانيوم، أو صفيحة أنابيب مكسوة بالتيتانيوم. وعادةً ما تكون هذه تكلفة تدفع لمرة واحدة ضمن أول مشروع لإعادة تركيب الأنابيب.

حواجز الدعم: تتميز أنابيب التيتانيوم بمعامل مرونة (حوالي 110 جيجا باسكال) يمثل حوالي 60% من معامل مرونة سبيكة النحاس (حوالي 130 جيجا باسكال) و55% من معامل مرونة الفولاذ الكربوني (حوالي 200 جيجا باسكال). وتؤدي هذه الصلابة المنخفضة إلى ضرورة تصميم أو التحقق من المسافات بين حواجز الدعم لمنع الاهتزاز الناجم عن التدفق (FIV) — وهو أمر بالغ الأهمية بشكل خاص في المكثفات ذات سرعات البخار العالية.

النظافة أثناء التركيب: يمتص التيتانيوم الهيدروجين عند درجات الحرارة المرتفعة (أعلى من 250 درجة مئوية). وخلال عمليات اللحام والمعالجة الحرارية، يعد التغطية بالغاز الخامل أمراً ضرورياً لمنع تقصف الهيدروجين. أما بالنسبة لتركيبات أنابيب المكثف القياسية (التوسعة فقط، بدون لحام)، فلا يمثل هذا الأمر مصدر قلق. وبالنسبة للوصلات الملحومة، يلزم إجراء عملية تطهير بالأرجون للجزء الداخلي من الأنبوب أثناء لحام الوصلة.

مع إيلاء الاهتمام المناسب لهذه المجالات الأربعة، تصبح عملية إعادة تبطين أنابيب التيتانيوم مشروعاً مباشراً في المحطة، وقد نفذته العديد من شركات الهندسة والمشتريات والبناء (EPC) وفرق صيانة المحطات بنجاح لعقود من الزمن.

الأسئلة الشائعة: أنابيب مكثف التيتانيوم في محطات الطاقة

ما هو المعيار ASTM الذي ينظم أنابيب المكثف من التيتانيوم؟
ASTM B338 — المواصفة القياسية للأنابيب المصنوعة من التيتانيوم وسبائك التيتانيوم الخالية من اللحام ولحامها المستخدمة في المكثفات ومبادلات الحرارية. تشمل التركيب الكيميائي، الخصائص الميكانيكية، tolerances الأبعاد، ومتطلبات الاختبار لجميع درجات التيتانيوم المستخدمة تجارياً.

أي درجة من التيتانيوم هي الأفضل لخدمة المكثفات المبردة بمياه البحر؟
تُعد الدرجة 2 (التيتانيوم النقي تجارياً) هي الاختيار القياسي لمكثفات مياه البحر والمياه المالحة، حيث توفر التوازن الأمثل بين مقاومة التآكل، وقابلية اللحام، والليونة، والتكلفة. بينما يتم تحديد الدرجة 12 (Ti-0.3Mo-0.8Ni) عندما يكون التآكل الشقي مصدر قلق بسبب هندسة الشقوق العميقة أو ارتفاع درجة حرارة مياه التبريد عن 70 درجة مئوية.

هل يؤثر انخفاض الموصلية الحرارية للتيتانيوم سلبًا على كفاءة المبادل الحراري؟
من الناحية العملية، يعد هذا التأثير قابلاً للتحكم، وغالباً ما يتضاءل أمام الأداء الفائق في مقاومة الترسبات. تبلغ موصلية التيتانيوم من الدرجة الثانية (Titanium Grade 2) حوالي 17 واط/متر.كلفن، وهي أقل من سبائك النحاس، كما أن المقاومة الحرارية للجدار تكون أعلى عند سماكات الجدران القياسية في محطات الطاقة. ومع ذلك، فإن معامل انتقال الحرارة الإجمالي في المكثف يعتمد على المقاومات المجتمعة لفيلم البخار، وجدار الأنبوب، وفيلم الماء، والترسبات. يتميز سطح التيتانيوم الخامل المكون من ثاني أكسيد التيتانيوم (TiO₂) بمقاومة الترسبات البيولوجية والقشور المعدنية طوال عمره الافتراضي، بينما تتراكم الترسبات في سبائك النحاس مما يؤدي إلى تدهور تدريجي في انتقال الحرارة. وعلى المدى الطويل، تحافظ مكثفات التيتانيوم على أداء ثابت بينما يتراجع أداء مكثفات سبائك النحاس.

كم من الوقت تدوم أنابيب المكثف المصنوعة من التيتانيوم في محطات الطاقة؟
وثقت المحطات النووية الأمريكية التي أعادت تركيب الأنابيب باستخدام ASTM B338 Grade 2 في السبعينيات والثمانينيات أكثر من 40 عامًا من الخدمة بمعدلات فشل تقارب 1/100 من سبائك النحاس التي تم استبدالها. كما قامت محطة Ringhals النووية في السويد بتشغيل أنابيب التيتانيوم Grade 2 لأكثر من 20 عامًا دون حدوث فشل واحد في تنقر الأنابيب. وتظهر بيانات الصناعة باستمرار عمر خدمة يتراوح بين 20 إلى أكثر من 40 عامًا للتيتانيوم في المكثفات المبردة بمياه البحر.

ما هو فرق التكلفة المعتاد بين أنابيب المكثفات المصنوعة من التيتانيوم وسبائك النحاس؟
تبلغ تكلفة أنابيب المكثف من التيتانيوم Grade 2 عادةً ما بين 3 إلى 5 أضعاف تكلفة 90/10 Cu-Ni لكل متر بناءً على تكلفة المواد المشتراة. ومع ذلك، فإن تحليل التكلفة الإجمالية للملكية على مدى 30 عامًا، بما في ذلك دورات إعادة الأنابيب وتكاليف الانقطاع القسري التي تم تجنبها، يظهر عادةً أن التيتانيوم أقل بنسبة 40-60% في تكلفة دورة الحياة في المحطات التي تبرد بمياه البحر.

هل يمكن استبدال أنابيب المكثفات المصنوعة من سبائك النحاس الحالية بأنابيب من التيتانيوم؟
نعم، ولكن مع اتخاذ خطوات هندسية هامة: يجب أن تكون صفائح الأنابيب متوافقة (صلب كربوني أو مكسوة بالتيتانيوم — حيث أن صفائح الأنابيب المصنوعة من سبائك النحاس غير متوافقة جلفانياً)، ويجب التحقق من الخلوص بين الأنابيب والحواجز لضمان هامش الاهتزاز، كما يجب تحديد طريقة ربط الأنابيب بصفائح الأنابيب (التوسيع مقابل اللحام). وتعتبر مشاريع إعادة تزويد الأنابيب من هذا النوع روتينية للمقاولين ذوي الخبرة.

أنبوب مسرب واحد مقابل وقت تشغيل غير محدود: الخلاصة حول التيتانيوم

في حسابات اختيار مواد المكثفات في محطات الطاقة، انتقل التيتانيوم من الدرجة 2 وفقاً لمواصفة ASTM B338 من كونه خياراً فاخراً إلى المواصفة الافتراضية لأي محطة تستخدم مياه البحر، أو المياه المالحة، أو مياه التبريد الصناعية المسببة للتآكل كوسيط للتخلص من الحرارة.

إن الاعتراضات التي أعاقت استخدام التيتانيوم سابقاً - مثل التكلفة المرتفعة، وانخفاض الموصلية، وطرق التركيب غير المألوفة - قد تم تفنيدها بفضل 50 عاماً من بيانات تشغيل المحطات، والقدرة على تصنيع الأنابيب ذات الجدران الرقيقة، ونموذج اقتصادي مباشر لدورة حياة المنتج. لم يعد السؤال الآن ما إذا كان التيتانيوم يستحق الدراسة، بل السؤال هو كم عدد تسريبات أنابيب المكثف الإضافية التي ستتحملها محطتك قبل اتخاذ قرار التغيير.
