Al seleccionar los materiales para un proyecto de ingeniería exigente, los diseñadores se enfrentan a menudo a un dilema clásico: dar prioridad a la facilidad de fabricación o maximizar la resistencia mecánica. Si ha reducido sus opciones al titanio comercialmente puro (CP), es probable que esté sopesando los siguientes factores diferencia entre el titanio de grado 2 y 4.
La respuesta rápida: La principal diferencia entre el titanio de grado 2 y el de grado 4 radica en su contenido de oxígeno. El Grado 2 ofrece ductilidad y conformabilidad, lo que lo convierte en el caballo de batalla de la industria. Por el contrario, el grado 4 es el de mayor límite elástico de todos los grados de titanio sin alear, aunque sacrifica un grado de maquinabilidad.
Pero, ¿cuál es el más adecuado para su aplicación específica? En esta guía, desglosaremos sus propiedades mecánicas, evaluaremos los retos de fabricación del mundo real y exploraremos cadena de suministro para ayudarle a tomar la decisión más rentable.
¿Qué es el titanio comercialmente puro (CP)?
Para obtener explicación de los grados de titanio Evidentemente, primero hay que distinguir entre las variantes no aleadas y las aleadas. Al comparar titanio comercialmente puro frente a aleación (como el conocido Ti-6Al-4V), el titanio CP -que incluye los grados 1 a 4- no contiene elementos de aleación añadidos deliberadamente, como aluminio o vanadio. En cambio, estos grados son apreciados principalmente por su incomparable resistencia a la corrosión, estabilidad química y excelente biocompatibilidad.
Pero si tanto el Grado 2 como el Grado 4 están compuestos de aproximadamente 99% de titanio puro, ¿por qué hay una diferencia tan enorme en su rendimiento mecánico?
El secreto reside en la presencia microscópica de elementos intersticiales-específicamente oxígeno y hierro. A medida que se pasa del Grado 1 al Grado 4, los límites permitidos de oxígeno y hierro aumentan gradualmente. Estos diminutos átomos se incrustan en la red cristalina del titanio, actuando como un potente agente de refuerzo de la solución sólida. Por lo tanto, aunque el Grado 4 no es técnicamente una aleación, su contenido de oxígeno intencionadamente más alto lo hace significativamente más duro y resistente que el Grado 2.
Titanio de grado 2: El caballo de batalla de la industria
Conocido como el “caballo de batalla” de la familia del titanio comercialmente puro, el grado 2 es el más utilizado en las industrias de todo el mundo. Su popularidad se debe a su excepcional equilibrio entre resistencia moderada y alta ductilidad. Aunque no es tan resistente como el Grado 4, su capacidad de conformarse en frío, embutirse y soldarse fácilmente lo convierte en la opción preferida para fabricaciones complejas en las que la integridad estructural debe ir unida a la facilidad de fabricación.
En el medio marino, El titanio de grado 2 es prácticamente inmune a la corrosión del agua salada, el calor y las condiciones salobres, por lo que sigue siendo el estándar para los componentes de petróleo y gas en alta mar y las plantas desalinizadoras. Para la adquisición industrial, este material se especifica normalmente en ASTM B348 Grado 2 para barras y palanquillas. Además, su neutralidad biológica y sus propiedades hipoalergénicas lo convierten en un elemento básico para dispositivos médicos que no soportan carga y herramientas quirúrgicas bajo ASTM F67 Grado 2. Tanto si se utiliza en un intercambiador de calor químico masivo como en un reloj de consumo de alta gama, el Grado 2 ofrece un rendimiento fiable y duradero a un precio muy competitivo.
Titanio de grado 4: El grado CP más resistente
Si su proyecto exige la máxima el titanio sin alear más resistente disponibles, el Grado 4 es el campeón indiscutible. Llevando al máximo los límites permitidos de oxígeno y hierro dentro de las especificaciones CP, el Grado 4 alcanza notables límites elásticos y resistencias a la tracción que pueden incluso rivalizar con algunas aleaciones de titanio de gama baja. Ofrece una durabilidad y una resistencia a la fatiga excepcionales, interviniendo donde el Grado 2 simplemente no puede soportar la carga mecánica, aunque a expensas de esa fácil conformabilidad.
Esta combinación única de alta resistencia mecánica y toxicidad cero absoluta (ya que no contiene aluminio ni vanadio) hace que sea muy solicitada en sectores específicos de alto riesgo. Es la primera opción para soportar cargas. implantes dentales y dispositivos ortopédicos de alta resistencia en los que son fundamentales una integración ósea (osteointegración) y una resistencia a la fuerza de mordida excepcionales. Más allá del ámbito médico, el Grado 4 también se utiliza rigurosamente en tubos hidráulicos aeroespaciales, componentes complejos de fuselajes de aviones y deportes de motor de alto rendimiento en los que los ingenieros necesitan maximizar la resistencia estructural sin recurrir a metales aleados.
Comparación cara a cara: Grado 2 vs Grado 4
Pongamos estos dos grados de titanio para entender exactamente en qué difieren sus características físicas, el manejo en el taller y las realidades de adquisición.
Propiedades mecánicas
Al evaluar la límite elástico del titanio de grado 2 frente al de grado 4, las cifras hablan por sí solas. La tabla siguiente resume los requisitos mecánicos típicos según las normas ASTM:
| Propiedad / Grado | Titanio de grado 2 | Titanio de grado 4 |
|---|---|---|
| Límite elástico (mín.) | 275 MPa (40 ksi) | 483 MPa (70 ksi) |
| Resistencia a la tracción (mín.) | 345 MPa (50 ksi) | 550 MPa (80 ksi) |
| Alargamiento (Min %) | 20% | 15% |
| Dureza (Rockwell B típica) | ~80 HRB | ~100 HRB |
El grado 4 ofrece casi el doble de límite elástico que el grado 2, por lo que es capaz de soportar cargas mucho más pesadas sin deformación permanente. Sin embargo, esta impresionante resistencia se traduce naturalmente en una notable disminución del alargamiento (ductilidad).
Diferencias entre mecanizado y fabricación
En el taller, la diferencia de dureza es palpable. Si su equipo está investigando cómo mecanizar titanio de grado 4, deben estar preparados para una experiencia más dura. Su mayor resistencia provoca un desgaste más rápido de la herramienta, lo que exige velocidades de avance más lentas, reglajes muy rígidos y cantidades abundantes de refrigerante para evitar el endurecimiento.
En cambio, el Grado 2 es mucho más tolerante durante las operaciones CNC. Para el montaje y la fabricación, encontrar un guía de soldadura de titanio de grado 2 es sencillo porque el material es muy soldable y fácil de conformar en frío. Aunque el Grado 4 puede soldarse, su menor ductilidad significa que tiene mayores límites de radio de curvatura y requiere una protección con gas inerte aún más estricta para evitar que la zona de soldadura se vuelva quebradiza.
Costes y cadena de suministro

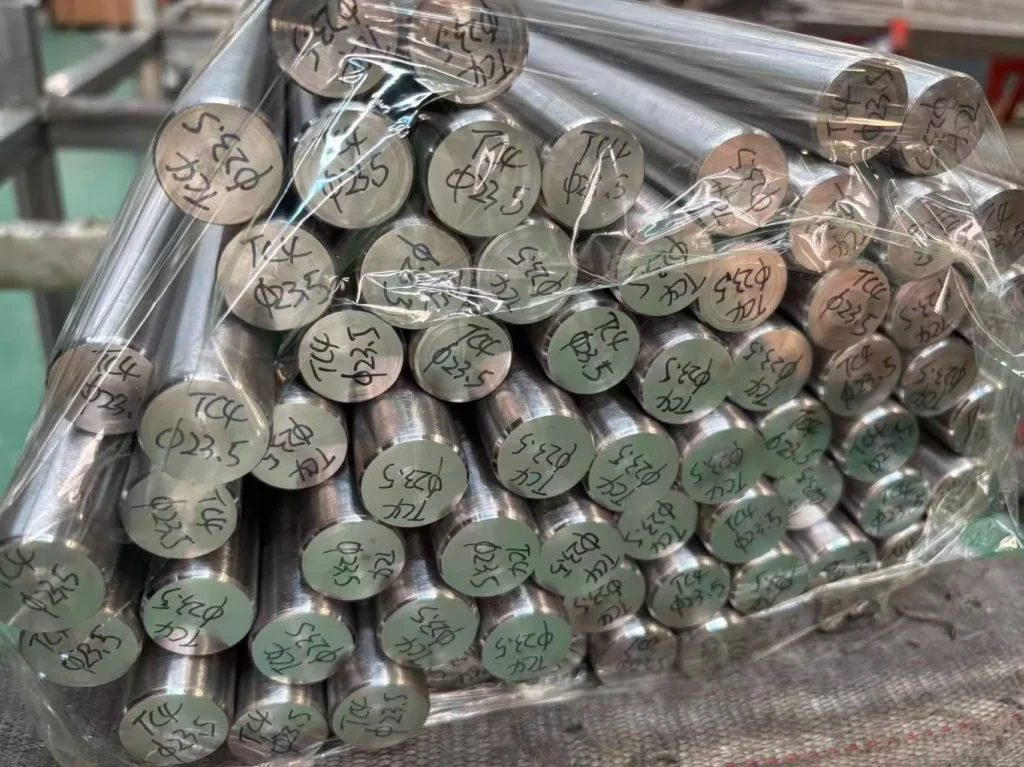

Las decisiones de ingeniería no existen en el vacío; los presupuestos y los plazos de entrega son fundamentales. Dado que el Grado 2 es el caballo de batalla comercial estándar, encontrar proveedores de chapa de titanio de grado 2, y distribuidores de tubos y alambre es increíblemente fácil: disponemos de un amplio stock en todo el mundo.
El grado 4, sin embargo, es un material de nicho destinado principalmente a los sectores médico y aeroespacial. En consecuencia, el barra de titanio grado 4 precio por kg suele ser mayor debido a los menores volúmenes de producción y a los requisitos de control de calidad más estrictos. Los responsables de compras deben prever plazos de entrega más largos o cantidades mínimas de pedido (MOQ) cuando se abastezcan de materiales de Grado 4.
Guía rápida de decisiones: ¿Cómo elegir?
Navegar por la titanio grado 2 vs 4 En última instancia, el debate se reduce a los requisitos mecánicos específicos de su proyecto y a las limitaciones de fabricación. He aquí un breve resumen que le ayudará a elegir el material:
Elija titanio de grado 2 si:
- Su proceso de fabricación implica un extenso conformado en frío, embutición profunda o soldaduras complejas.
- El componente se enfrentará a entornos corrosivos extremos (como agua de mar o procesos químicos), pero no necesita soportar cargas estructurales masivas.
- Trabaja con limitaciones presupuestarias y necesita un material con un inventario global fácilmente disponible y plazos de entrega cortos.
Elija titanio de grado 4 si:
- Usted diseña dispositivos médicos de alta carga, como implantes de raíces dentales o tornillos ortopédicos, en los que la máxima resistencia y la biocompatibilidad pura no son negociables.
- Su aplicación prohíbe el uso de metales aleados (debido a su toxicidad o a estrictas normas industriales), pero aún así requiere el mayor límite elástico posible.
- Necesita reducir el peso y el volumen de una pieza; la resistencia superior del Grado 4 permite a los ingenieros diseñar componentes con paredes más finas y dimensiones más compactas sin sacrificar la durabilidad.
Preguntas frecuentes
¿Es el titanio de grado 4 más resistente que el de grado 2?
Sí, significativamente. El titanio de grado 4 tiene un límite elástico mínimo de 483 MPa (70 ksi), casi el doble que el de grado 2, de 275 MPa (40 ksi). Esta mayor resistencia se consigue intencionadamente permitiendo mayores niveles de oxígeno intersticial y hierro durante el proceso de fabricación, lo que convierte al Grado 4 en el más resistente de todos los grados de titanio comercialmente puro.
¿Se puede soldar titanio de grado 4 con titanio de grado 2?
Sí, soldadura de grados diferentes de titanio CP es una práctica habitual. Dado que ambos son no aleados, son altamente compatibles. Normalmente, los ingenieros especifican un metal de aportación que coincida con el grado de resistencia inferior (en este caso, Grado 2) para garantizar que la unión soldada conserve la ductilidad adecuada. Sin embargo, es absolutamente necesario un blindaje estricto con gas inerte (argón o helio) para evitar la contaminación por oxígeno y la fragilización en la zona de soldadura.
¿Qué es mejor para los implantes médicos, el Grado 2 o el Grado 4?
Depende totalmente de la carga mecánica. Al hablar de la biocompatibilidad del titanio CP de grado 2 y 4, Ambos son excepcionales y totalmente atóxicos. Sin embargo, para aplicaciones de carga, como implantes de raíces dentales o tornillos óseos que deban soportar fuertes fuerzas físicas o de mordida, el grado 4 es la mejor opción. Para los dispositivos que no soportan carga, como las cajas de marcapasos o los instrumentos quirúrgicos, se prefiere el Grado 2 porque es mucho más fácil darle formas complejas.
Reflexiones finales: Seguir adelante con su proyecto
En última instancia, no existe el “mejor” grado de titanio, sólo existe el material adecuado para sus limitaciones específicas de ingeniería. Mientras que el grado 2 ofrece una versatilidad, conformabilidad y rentabilidad inigualables para aplicaciones corrosivas y de uso general, el grado 4 proporciona la resistencia mecánica definitiva necesaria para componentes no aleados de misión crítica.
Aún no sabe cuál comercialmente el titanio puro es perfecto para su próxima fabricación ¿Correr? No tiene por qué tomar la decisión solo. Nuestro equipo de expertos en metalurgia está a su disposición para ayudarle en la selección de materiales, los límites de fabricación y la logística de la cadena de suministro. Póngase en contacto con nosotros para una consulta técnica gratuita, o bien pida presupuesto hoy mismo para consultar nuestras últimas existencias y precios de titanio de grado 2 y grado 4.
