Когда перед инженерами стоит задача разработать компоненты, которые абсолютно не могут выйти из строя в экстремальных условиях, они обращаются к титану. Известный своим исключительно высоким соотношением прочности и веса, впечатляющим пределом усталости и беспрецедентной коррозионной стойкостью, титан является бесспорным чемпионом в аэрокосмической, медицинской и оборонной промышленности. Это не просто повседневный материал; это настоящий “стратегический металл”.”
Однако эти первоклассные характеристики сопровождаются крутой кривой обучения и значительной стоимостью. Хотя технологические гиганты могут иногда заигрывать с титаном ради маркетинговой привлекательности, его истинная ценность доказана глубоководными подводными лодками, сверхзвуковыми реактивными двигателями и ортопедическими имплантами на всю жизнь.
А вот и открытый секрет обрабатывающей промышленности: точные физические свойства титана класса 5 (Ti-6Al-4V), который должен соответствовать строгим требованиям Стандарты ASTM B348-То, что делает его столь востребованным в полевых условиях, превращает его в абсолютный кошмар в цеху с ЧПУ. Путь от грубой пористой титановой губки до высокоточного компонента с микронным допуском невероятно сложен. Это материал, который активно сопротивляется при резке.
Будь то конструктор изделия, пытающийся оптимизировать технологичность детали, или менеджер по закупкам, оценивающий реальную стоимость и время выполнения заказа. титановые детали на заказ, Понимание того, как этот металл ведет себя в процессе производства, имеет решающее значение.
В этом подробном руководстве мы разберем все загадки. Мы разберем фатальные проблемы обработки, которые приводят к поломке инструмента, и поделимся проверенными передовыми методами, необходимыми для того, чтобы справиться с этим неподатливым сплавом и превратить ваши проекты в прецизионную реальность.
Почему титан так сложно обрабатывать? 4 фатальные проблемы обработки
Спросите любого станочника-ветерана, работающего в цеху, и он скажет вам одно и то же: титан - это известный убийца инструментов.
Те самые характеристики, которые делают титановые сплавы (например, Grade 5 / Ti-6Al-4V) столь ценными в полевых условиях - их невероятная прочность и термостойкость - напрямую переходят в суровые условия эксплуатации. обработка титана. Чтобы успешно изготавливать точные титановые компоненты, мы должны сначала понять защитные механизмы материала.
Вот четыре основные причины, по которым титан активно борется с режущим инструментом:
1. Исключительно плохая теплопроводность (тепловая ловушка)

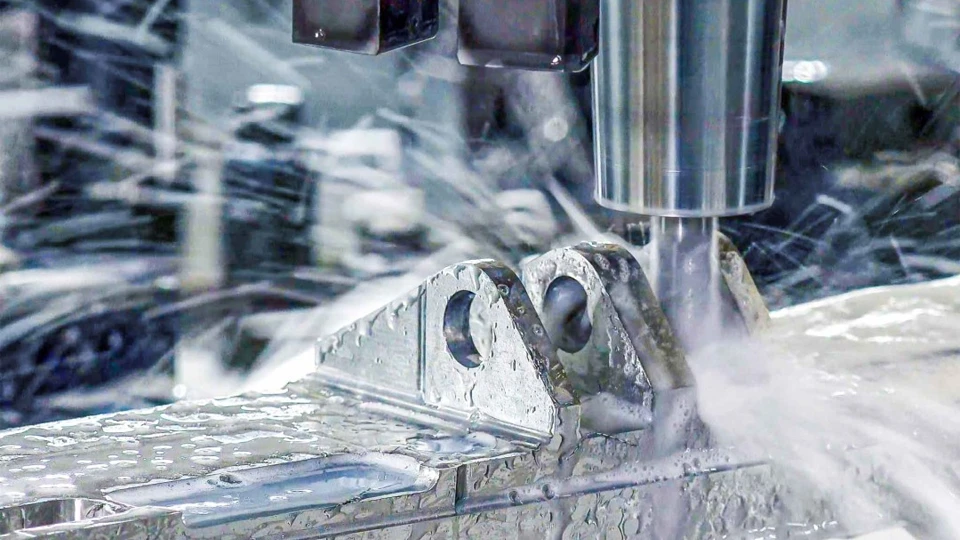

При обработке таких металлов, как алюминий или сталь, тепло, выделяемое при трении при резании, эффективно отводится самой металлической стружкой. Однако титан действует почти как изолятор. Он обладает исключительно низкой теплопроводностью, а значит, теплу некуда уходить.
Вместо того чтобы уходить вместе со стружкой, экстремальное тепло концентрируется на режущей кромке инструмента. Это приводит к быстрой термической деградации и катастрофическому разрушению инструмента. В худших случаях, которые часто обсуждаются в сообществах машинистов, при неправильных подачах и скоростях мелкая титановая стружка и пыль могут воспламениться, создавая серьезную опасность. опасность пожара внутри станка с ЧПУ.
2. Быстрое упрочнение (деформационное упрочнение)
Титановые сплавы сильно подвержены закалке. Когда режущий инструмент срезает металл, интенсивное давление и локальное тепло изменяют кристаллическую решетку обработанной поверхности. Мгновенно тонкий верхний слой становится значительно тверже, чем основной материал под ним.
Если позволить режущему инструменту задерживаться, тереться или делать слишком легкий срез, он просто сожжет и еще больше закалит поверхность. При следующем проходе инструмента по этой затвердевшей корке образуются сколы режущих кромок и поломки концевых фрез. При работе с титаном вы должны быть уверены в том, что режете, - нежелание разрушает инструмент.
3. Галопирование и вросший край (химическая реактивность)
При повышенных температурах, возникающих в процессе обработки, титан становится химически реактивным. Он проявляет сильную склонность к сплавлению или микросварке с материалом режущего инструмента.
Это липкое явление известно как галтование. По мере того как титан приваривается к пластине, он образует встроенную кромку (BUE), изменяя геометрию инструмента. В конце концов, этот приварной комок титана с силой отрывается при вращении резца, часто захватывая с собой микроскопический кусочек твердосплавной режущей кромки. Это не только разрушает инструмент, но и полностью портит качество поверхности детали.
4. Низкий модуль упругости (эффект “пружины”)
Несмотря на огромную прочность, титан удивительно гибок по сравнению со сталью. У него относительно низкий модуль упругости, то есть он “пружинит”.”
Под действием радиальных сил резания на фрезерном или токарном станке с ЧПУ титановая заготовка имеет тенденцию изгибаться или отклоняться от режущего инструмента. Такое отклонение делает невероятно сложным соблюдение жестких допусков микронного уровня. Кроме того, этот эффект “пружины” вызывает сильную вибрацию и дребезг, что ухудшает качество обработки поверхности и еще больше ускоряет износ инструмента.
Лучшие практики: Как приручить титан в цехе ЧПУ
Хотя защитные механизмы титана грозны, они не являются непобедимыми. Преодоление этих трудностей в обработке требует отказа от стандартных операционных процедур, используемых для стали или алюминия. Это требует высокодисциплинированного подхода, сочетающего современное оборудование с ЧПУ со стратегическим программированием.
Чтобы добиться точности и эффективности при производстве титановых компонентов, наш цех строго придерживается следующих передовых методов:
1. Охлаждающая жидкость под высоким давлением и с большим объемом (окончательный теплозащитный экран)
Поскольку титан задерживает тепло на режущей кромке, обильное количество охлаждающей жидкости не является обязательным условием. Однако стандартной заливочной системы охлаждения часто бывает недостаточно, поскольку паровой барьер, создаваемый сильным нагревом, может буквально отбрасывать охлаждающую жидкость от зоны резания.
Решение - это система охлаждения под высоким давлением (часто превышающее 1 000 PSI). Подавая охлаждающую жидкость непосредственно на режущую кромку, вы не только разрушаете тепловой барьер, что значительно снижает температуру, но и с силой отбрасываете налипшую титановую стружку. Это предотвращает повторное образование стружки - основную причину поломки инструмента и строгания поверхности.
2. Специализированная твердосплавная оснастка (не допускается использование быстрорежущей стали)
При обработке титана инструменты из быстрорежущей стали (HSS) разрушаются практически мгновенно. Согласно постоянным рекомендациям ведущих специалистов по инструментам, таких как Sandvik Coromant и Kennametal, Вы должны использовать исключительно премиум-классы инструменты из твёрдого сплава которые сохраняют исключительную остроту.
Геометрия инструмента и его покрытие не менее важны. Мы используем инструменты с большим количеством канавок (часто 5 или более для фрезерования) для повышения прочности сердечника и уменьшения прогиба. Кроме того, специальные покрытия, наносимые методом физического осаждения из паровой фазы (PVD), такие как нитрид титана и алюминия (TiAlN), обеспечивают важнейший тепловой барьер и присущую им смазочную способность для борьбы с задиром и образованием кромки.
3. Стратегия “низкой и стабильной” скорости и подачи
Золотое правило обработки титана гласит Низкая скорость вращения поверхности в сочетании с большой постоянной нагрузкой стружки.
- Низкая скорость вращения: При слишком быстром вращении шпинделя выделяется тепло от трения, которое титан не может рассеять, что приводит к сгоранию инструмента.
- Высокая подача / толстая стружка: Вы должны подавать инструмент достаточно интенсивно, чтобы тепло уходило в стружку, а не в инструмент или заготовку. Если вы сделаете слишком легкий срез, вы рискуете натереть материал, что мгновенно вызовет эффект упрочнения.
Дополнительно, фрезерование подъёма является наиболее предпочтительным по сравнению с обычным фрезерованием. Фрезерование с подъемом создает стружку “толстый-тонкий”. Инструмент входит в материал с максимальной толщиной (поглощая начальное тепло) и выходит тонким, минимизируя трение при выходе инструмента из реза.
4. Абсолютная жесткость станка и установки
Чтобы бороться с низким модулем упругости титана и его склонностью к “пружинению” и дребезжанию, каждый элемент обрабатывающей установки должен быть прочным.
Это означает использование сверхмощных обрабатывающих центров с ЧПУ, способных выдерживать сильную вибрацию. Зажимные приспособления должны быть невероятно прочными, чтобы предотвратить отклонение деталей. Наконец, свес инструмента (расстояние, на которое фреза выступает из держателя) должен быть сведен к абсолютному минимуму, чтобы обеспечить максимальную жесткость и соблюдение допусков на микронном уровне.
За пределами механической обработки: Промышленная обработка
Успешная обработка титана с соблюдением жестких допусков - значительное достижение, но для ответственных применений это зачастую лишь половина успеха. Окончательная среда эксплуатации детали диктует строгие требования к последующей обработке. Настоящий партнер по комплексному производству понимает, что обработка поверхности и внутренняя структура детали должны быть столь же безупречны, как и точность размеров.
В зависимости от отрасли, путь титановой детали продолжается и после того, как она покидает станок с ЧПУ:
Обработка титана медицинского класса (биосовместимость и полировка)
В секторе медицинского оборудования требования выходят далеко за рамки режущего инструмента. Титан является предпочтительным материалом для ортопедических имплантатов, таких как искусственные костные суставы, спинные кейджи или костные винты, благодаря своей естественной биосовместимости и устойчивости к воздействию жидкостей в организме.
Однако для оптимизации этих свойств обработанные медицинские имплантаты нуждаются в специальной постобработке. Она часто включает сверхтонкую, зеркальную полировку и усовершенствованную обработку поверхности (например, цветное анодирование или специальное микротекстурирование) для обеспечения бесшовной остеоинтеграции с телом человека и предотвращения бактериальной адгезии.
Титановые компоненты для аэрокосмической промышленности (термообработка и усталостная прочность)

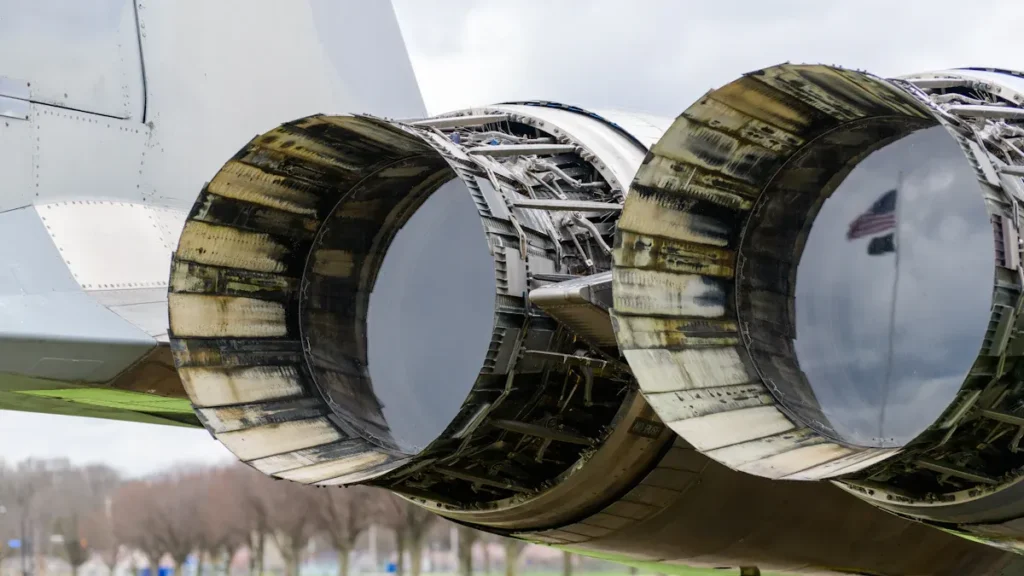

И наоборот, аэрокосмические титановые компоненты подвергаются совершенно иным воздействиям окружающей среды и механическим нагрузкам. Такие детали, как лопатки турбин реактивных двигателей, конструкции шасси или критически важные крепежные элементы планера, подвергаются экстремальным нагрузкам, вибрации и перепадам температур.
Для таких изделий эстетика имеет второстепенное значение по сравнению с целостностью конструкции. После механической обработки эти компоненты часто подвергаются строгой сертифицированной термообработке и процессам снятия напряжений. Этот важнейший этап устраняет внутренние остаточные напряжения, возникшие в ходе жесткого процесса резки, выравнивает кристаллическую структуру и значительно повышает долговременную усталостную прочность детали.
Понимание этих специфических отраслевых нюансов и наличие отлаженных систем контроля качества для их безупречного выполнения - именно то, что отличает обычную механическую мастерскую от надежного, комплексного партнера по производству титана.
Почему стоит выбрать нас для обработки титана на заказ?
Как показано в этом руководстве, обработка титана - это игра с нулевым коэффициентом ошибок. Материал дорогой, сроки поставки сырья могут быть длительными, а сам процесс обработки неумолим. Вы просто не можете позволить себе рисковать сроками и бюджетом проекта, отдавая его на откуп механической мастерской, которая относится к титану как к еще одному куску стали или алюминия.
Когда вы сотрудничаете с нами для обработка титана на заказ услуги, Вы используете многолетний опыт и специализированную инфраструктуру, созданную специально для покорения этого металла.
Вот как мы создаем ценности там, где другие борются:
1. Превращение титановых губок в чудеса точности
Путь титановой детали - это свидетельство экстремальной инженерной мысли. Превращение сырой, неподатливой титановой губки в безупречную лопасть аэрокосмической турбины или важнейший медицинский имплантат требует бескомпромиссной точности.

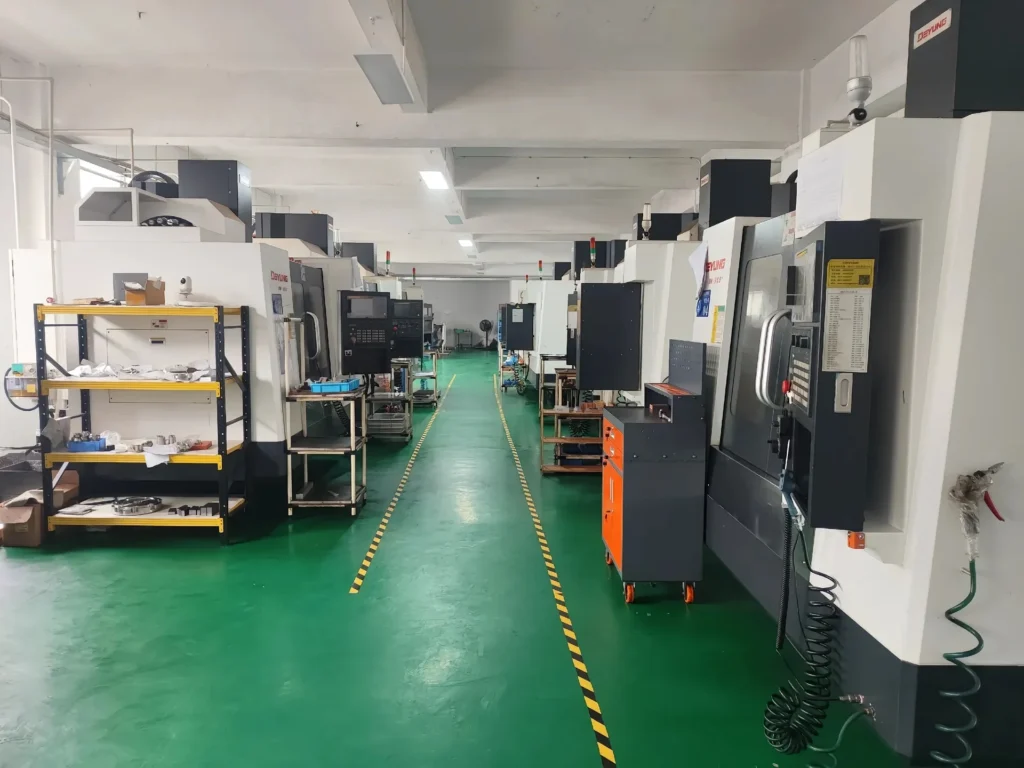

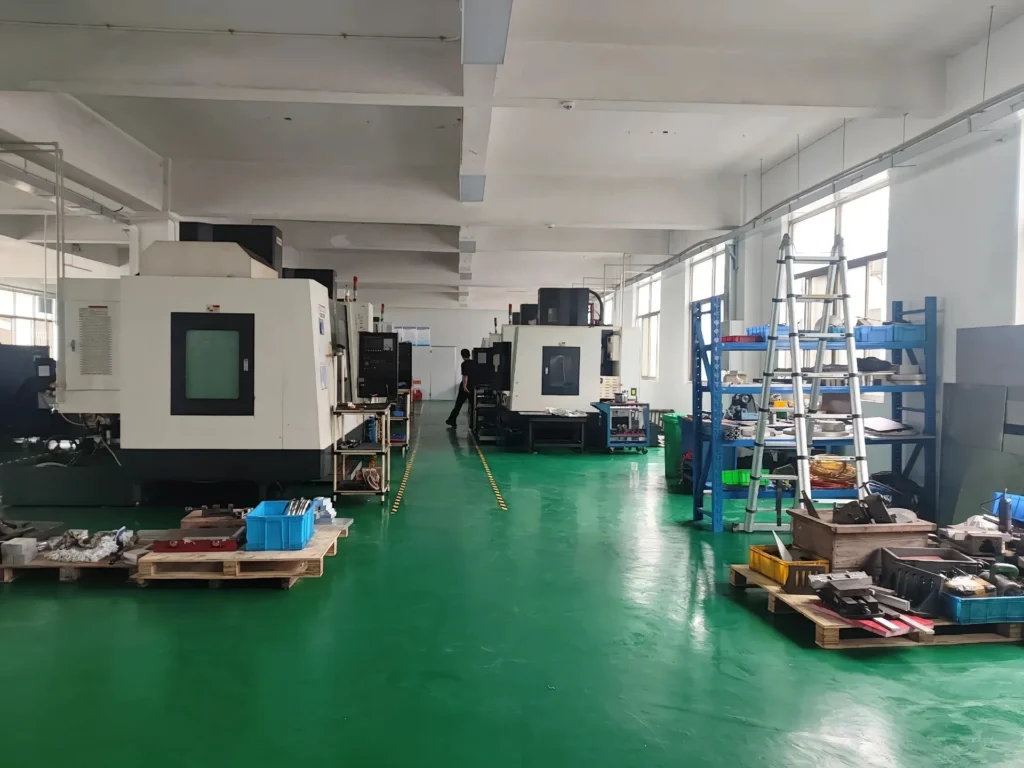

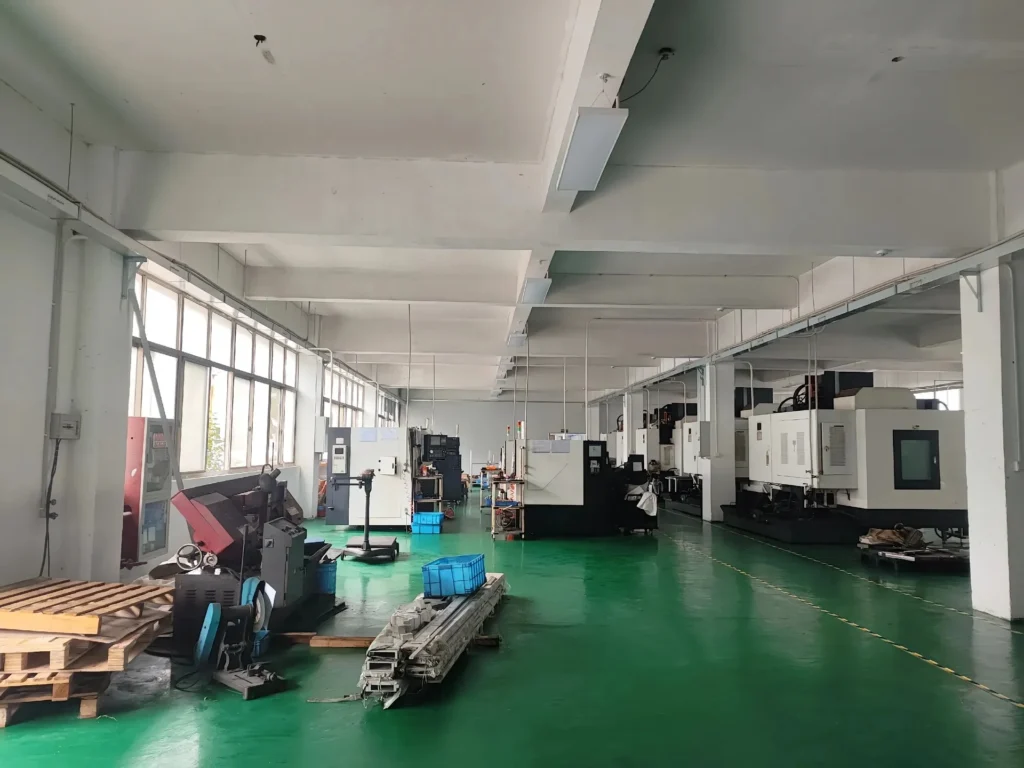

Используя самые современные 5-осевая обработка титана с ЧПУ В центрах мы можем справиться с этим печально известным сложным сплавом. Наши высокожесткие установки позволяют нам обрабатывать сложные геометрические формы за одну операцию, добиваясь сверхточных допусков вплоть до тысячных долей миллиметра и исключая ошибки при многократной настройке.
2. Экосистема специализированного оборудования и оснастки

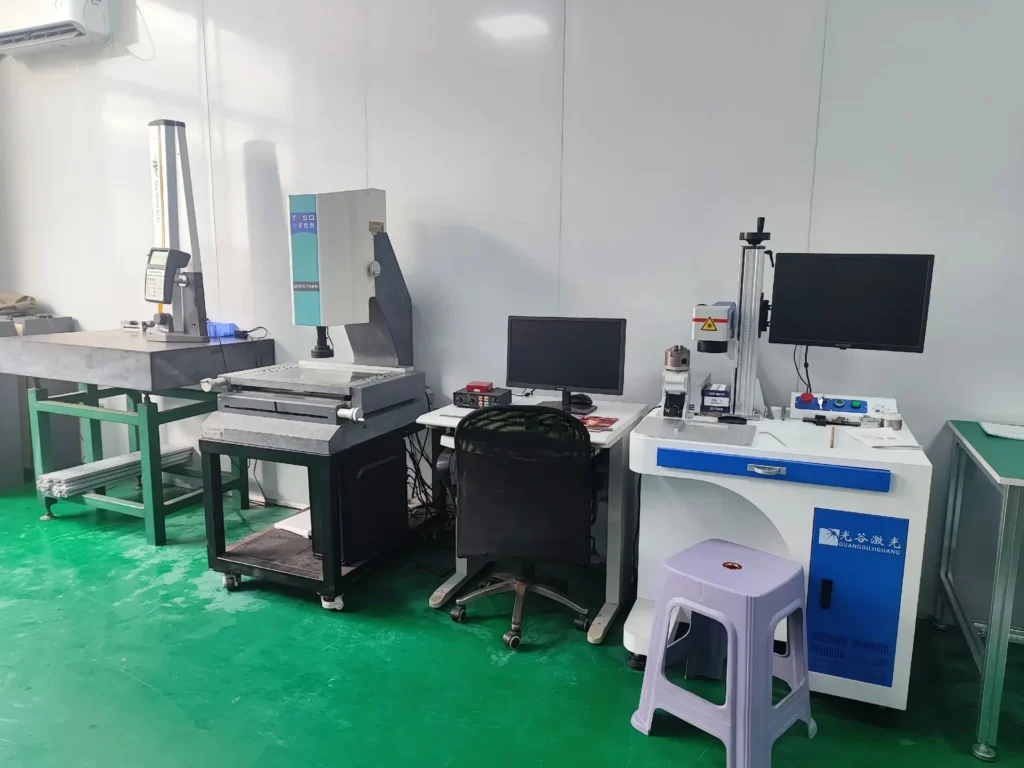

Мы не экономим на оснастке. Наше производство оснащено точными системами подачи СОЖ под высоким давлением (1 000+ PSI), необходимыми для разрушения теплового барьера и предотвращения повторного скалывания стружки. Мы поддерживаем строгий складской запас высококачественных цельных твердосплавных концевых фрез и сверл, покрытых TiAlN, для обеспечения стабильного, повторяющегося качества обработки поверхности каждой партии, будь то Титан класса 2 CP или Grade 5 (Ti-6Al-4V).
3. Максимизация долгосрочной рентабельности инвестиций и устойчивости
Для OEM-производителей и менеджеров по закупкам мы понимаем, что цена за единицу продукции - это только одна часть уравнения. Не секрет, что добыча и производство необработанного титана - энергоемкий и дорогостоящий процесс. Однако при оценке общего жизненного цикла изделия титан оказывается весьма устойчивым и экономически эффективным выбором.
Поскольку наши точно обработанные титан детали отличаются исключительной долговечностью, безупречной точностью размеров и полной устойчивостью к большинству видов коррозии, поэтому они редко выходят из строя в полевых условиях. Кроме того, титан 100% подлежит вторичной переработке. Выбирая нас в качестве своего поставщика точность поставщик титана Это означает меньшее количество бракованных деталей, снижение затрат на обслуживание и максимальную долгосрочную рентабельность инвестиций (ROI) в конечный продукт.
Часто задаваемые вопросы об обработке титана
При оценке материалов и партнеров-производителей для нового проекта у инженеров и специалистов по закупкам часто возникают одинаковые вопросы, касающиеся титана. Вот ответы на самые распространенные вопросы, которые мы получаем:
Какой титановый сплав наиболее распространен для обработки на станках с ЧПУ?
Титан 5-го класса, также известный как Ti-6Al-4V (титан с добавлением 6% алюминия и 4% ванадия), является бесспорной рабочей лошадкой отрасли. На него приходится более 50% мирового использования титана. Он предлагает исключительный баланс высокой прочности, низкого веса и относительно лучшей обрабатываемости по сравнению с коммерчески чистыми сортами титана (CP), что делает его основным выбором для аэрокосмической, оборонной и медицинской промышленности.
Титан сложнее обрабатывать, чем нержавеющую сталь?
Да, значительно тверже. Хотя оба металла прочны, печально известная плохая теплопроводность титана означает, что тепло, выделяющееся во время резки, задерживается на кромке инструмента, а не уносится стружкой. Кроме того, более низкий модуль упругости титана делает его более “пружинистым”, что приводит к потенциальному прогибу и дребезгу, с которыми обычно не сталкиваются при работе с жесткой нержавеющей сталью.
Почему титановые детали, обработанные на заказ, так дороги?
Стоимость премии определяется тремя основными факторами:
- Стоимость сырья: Добыча титана из руды (через сложный, энергоемкий процесс Процесс Kroll) чрезвычайно сложно.
- Время машин: Титан требует гораздо меньших скоростей резания и подачи по сравнению с алюминием или сталью, а значит, на изготовление детали на станке с ЧПУ уходит больше времени.
- Износ инструмента: Он расходует высококлассные специализированные твердосплавные режущие инструменты гораздо быстрее, увеличивая накладные расходы на деталь.
Можете ли вы обрабатывать титан сухим способом (без СОЖ)?
Ни в коем случае. Обработка титана без большого количества охлаждающей жидкости высокого давления не только гарантированно приведет к почти мгновенному разрушению режущего инструмента из-за сильного нагрева, но и является серьезной проблемой. опасность пожара. Мелкая титановая стружка и пыль могут легко воспламениться при высоких температурах, возникающих при сухой обработке.
