엔지니어, 제품 설계자, 조달 관리자가 고성능 티타늄 합금에 대해 논의할 때 소재 선택 프로세스는 종종 두 가지 주요 소재로 좁혀집니다: 5등급과 6등급입니다. 야금학 용어로 정확히 말하면 다음과 같이 비교합니다. Ti-6Al-4V(5등급) 반대 Ti-5Al-2.5Sn(6등급).
둘 다 프리미엄 티타늄 합금이라는 넓은 범주에 속하지만, 완전히 다른 산업적 임무를 위해 설계되었습니다. 5등급은 상온에서 탁월한 강도와 다용도성으로 인정받는 제조업계의 확실한 “주력” 소재입니다. 반면 6등급은 고온에서도 흔들림 없는 안정성과 완벽한 용접성을 제공하도록 특별히 제작된 고도로 특수화된 “극한 환경” 소재입니다.
잘못된 합금을 선택하면 고열 환경에서 치명적인 기계적 고장이 발생하거나 과도한 엔지니어링으로 인해 불필요한 예산이 초과될 수 있습니다.
TL;DR(너무 길어서 읽지 않음) 경험 법칙:
프로젝트가 400°C(750°F) 이하에서 작동하고 복잡한 용접 요구 사항이 포함되지 않는 경우, 5등급 선택. 그러나 극한의 온도에서 우수한 내크리프성이 요구되고 용접 후 열처리 없이 완벽한 용접 이음새가 필요한 경우, 6학년 는 탁월한 선택입니다.
마이크로 구조 이해하기: 알파-베타 대 니어-알파
이 두 가지를 진정으로 이해하려면 티타늄 등급 은 작업 현장과 현장에서 매우 다르게 작동하므로 화학 성분과 그에 따른 미세 구조를 살펴봐야 합니다. 그 비밀은 티타늄에 무엇이 첨가되느냐에 있는 것이 아니라 제외된 내용.
5등급(Ti-6Al-4V): 알파-베타 강국 5등급에는 6% 알루미늄(알파 상 안정제)과 4% 바나듐(베타 상 안정제)이 함유되어 있습니다. 이 특정 조합은 알파-베타 미세 구조. 이것이 엔지니어에게 중요한 이유는 무엇인가요? 베타상이 존재한다는 것은 열처리(특히 용액 처리 및 노화)를 통해 Grade 5를 크게 강화할 수 있다는 것을 의미합니다. 이러한 이중 상 특성 덕분에 Grade 5는 상온에서 매우 높은 인장 및 항복 강도를 가지며, 일상적인 고응력 응용 분야에 적합한 구조용 소재가 되었습니다.
6등급(Ti-5Al-2.5Sn): 불굴의 니어 알파 6등급은 5% 알루미늄과 2.5% 주석이 합금되어 있습니다. 결정적으로, 바나듐이 포함되어 있지 않습니다.. 따라서 6등급은 전알파(또는 니어알파) 합금입니다. 바나듐과 달리 주석은 기본적으로 알파 상을 제자리에 “고정'시키는 고체 용액 강화제 역할을 합니다. 베타 상이 없기 때문에 6등급은 할 수 없음 열처리를 통해 강화할 수 있습니다. 하지만 이 “한계'가 오히려 가장 큰 강점입니다. 고정된 안정적인 알파 구조 덕분에 6등급은 극한의 열(최대 480°C/900°F)에 노출되어도 상 변화나 부서짐이 일어나지 않습니다. 양보하지 않고 견고하게 버티며 비교할 수 없는 크리프 저항 5등급이 따라올 수 없는 열 안정성을 제공합니다.
핵심 요점: 최대 실온의 근육을 위해 5등급을 열처리합니다. 고온 환경에서 안정적이고 변하지 않는 분자 앵커가 필요한 경우 6등급을 선택합니다.
기계적 및 물리적 특성 비교
야금의 세계에서는 숫자가 결정을 좌우합니다. 두 합금 모두 뛰어난 중량 대비 강도와 뛰어난 내식성을 제공하지만, 기계적 특성을 나란히 살펴보면 각 재료의 장점을 정확히 알 수 있습니다.
아래는 어닐링된 5등급 티타늄과 6등급 티타늄의 일반적인 기준 특성을 비교한 것입니다:
| 속성 | Ti-6Al-4V(5등급) | Ti-5Al-2.5Sn(6등급) |
|---|---|---|
| 인장 강도(실온) | 895 - 1000 MPa (130 - 145 ksi) | 825 - 860 MPa (120 - 125 ksi) |
| 항복 강도(실온) | 828 - 910 MPa (120 - 132 ksi) | 790 - 825 MPa (115 - 120 ksi) |
| 밀도 | 4.43g/cm³ | 4.48g/cm³ |
| 최대 연속 작동 온도 | 최대 400°C (750°F) | 최대 480°C (900°F) |
| 고온 크리프 저항 | 보통(400°C 이상으로 크게 떨어짐) | 우수 (고열에서도 안정성 유지) |
| 용접성 | 보통 / 좋음 (세심한 열처리 필요) | 우수 (용접 후 열처리 필요 없음) |
프로젝트에 이 데이터를 해석하는 방법
표를 보면 두 가지 중요한 엔지니어링 현실이 드러납니다:
- 실내 온도 챔피언: 애플리케이션이 정상 또는 적당히 높은 온도에서 작동하는 경우, 5등급이 확실한 승자. 항복 강도와 인장 강도는 6등급을 쉽게 능가합니다. 따라서 응력이 높은 기체 부품, 레이싱 엔진 부품 및 주변 강도가 주요 목표인 고강도 패스너에 최고의 선택입니다.
- 고온 크로스오버: 기온이 상승하면 이야기는 완전히 뒤집힙니다. 위 400°C, 5등급의 알파-베타 구조는 약해지기 시작하여 기계적 무결성을 잃고 크리프(응력 하에서 느리고 점진적으로 변형되는 현상)에 취약해집니다. 6학년, 은 바로 이러한 시나리오를 위해 특별히 제작되었습니다. 알파에 가까운 구조와 주석의 첨가 덕분에 강도와 치수 안정성을 유지하고 최대 480°C.
즉, 6등급이 서류상 더 강하기 때문에 지정하는 것이 아니라, 5등급이 실패하기 시작해도 여전히 강하기 때문에 지정하는 것입니다.
제작, 용접 및 기계 가공: 작업 현장 가이드라인
엔지니어링 청사진에서 작업 현장으로 이동하면 이 두 가지의 가장 극적인 실질적인 차이점이 드러납니다. 티타늄 합금. 두 재료 모두 강철이나 알루미늄에 비해 전문적인 취급이 필요하지만, 용접 토치와 절단 공구에서 작동하는 방식은 완전히 다릅니다.
용접 대결: 6학년이 승리하는 이유

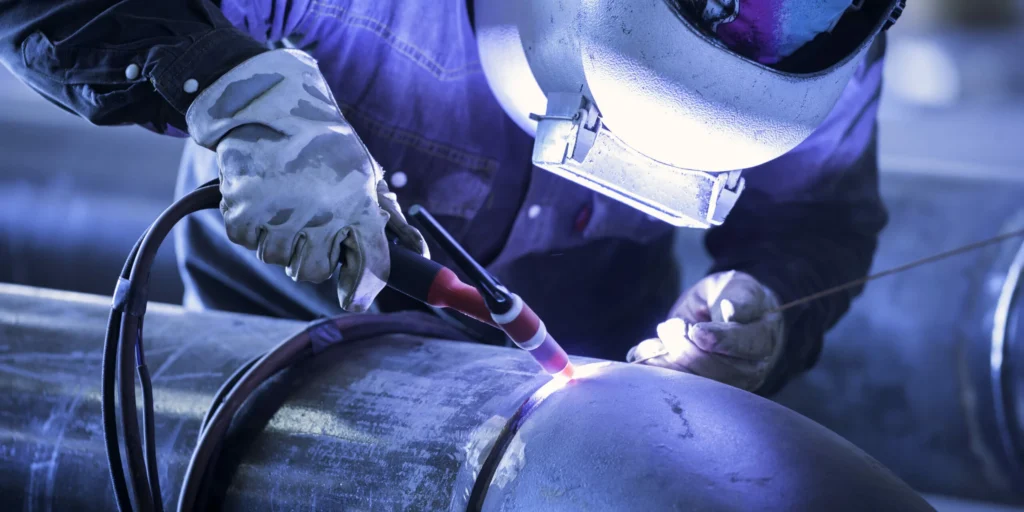

프로젝트에 광범위하고 복잡한 용접이 필요한 경우, 6등급(Ti-5Al-2.5Sn)은 확실한 챔피언입니다. 6등급은 올알파 합금이기 때문에 용접 시 강한 열을 받아도 상 변화가 일어나지 않습니다. 이는 곧 뛰어난 용접성을 의미합니다. 6등급 용접 조인트는 모재의 강도와 연성이 100%에 달할 수 있습니다. 가장 중요한 것은, 6등급은 일반적으로 용접 후 열처리(PWHT)가 필요하지 않습니다..
5등급(Ti-6Al-4V), 는 반대로 알파-베타 합금입니다. 용접 중 빠른 가열 및 냉각 주기로 인해 베타 상이 부서지기 쉬워 용접의 무결성이 심각하게 손상될 수 있습니다. 연성을 회복하고 잔류 응력을 완화하기 위해 5등급은 거의 항상 엄격하고 시간이 많이 소요되는 용접 후 열처리가 필요합니다. 이 단계를 건너뛰면 용접부 will 압력을 받으면 실패합니다.
기계 가공성: 기계 가공성: 공동의 과제
CNC 가공에 있어 5등급과 6등급은 모두 까다롭기로 악명이 높습니다. 둘 다 열전도율이 낮기 때문에 절삭 중에 발생하는 열이 칩으로 발산되지 않고 절삭 공구로 바로 전달되어 공구가 빠르게 마모됩니다.
그러나 6등급은 5등급보다 가공 시 마모성이 약간 더 강하고 “끈적끈적”할 수 있습니다. 두 합금 모두 작업 현장에서는 다음 사항을 엄격하게 준수해야 합니다. 티타늄 가공 모범 사례:
- 낮은 절단 속도와 빠른 이송 속도: 도구가 재료에 문지르는 시간을 최소화합니다.
- 최대 강성: 티타늄을 절단할 때 공구를 즉시 망가뜨리는 채터를 방지하기 위해 공작물과 공구는 절대적으로 단단해야 합니다.
- 풍부한 냉각수: 절단 영역에 직접 대량의 고압 절삭유를 분사하여 열을 날려버리세요.
- 날카로운 도구만 사용하세요: 절삭날이 무뎌지면 즉시 교체하여 티타늄 표면이 경화되는 것을 방지하세요.
형성 고려 사항
재료를 구부리거나 성형해야 하는 경우 두 등급 모두에서 상당한 스프링백이 발생할 수 있으므로 이에 대비하세요. 5등급은 제한적인 냉간 성형이 가능합니다, 6등급은 냉간 가공에 강한 내구성 의 안정적인 알파 미세 구조로 인해. 6등급의 경우 열간 성형(일반적으로 600°C~700°C)을 통해 균열 없이 타이트한 굽힘 반경을 얻을 것을 적극 권장합니다.
비용 및 시장 가용성: 소싱 관점
엔지니어가 꿈꾸는 소재를 제때 또는 예산 범위 내에서 조달하지 못하면 조달 관리자에게는 악몽이 될 수 있습니다. CAD 도면에서 공급망으로 전환할 때 5등급 티타늄과 6등급 티타늄의 차이는 극명하게 드러납니다.
5등급(Ti-6Al-4V): 기성품 표준 상업적으로 5등급은 전 세계 티타늄 총 사용량의 50% 이상을 차지하며 티타늄 시장의 확실한 왕으로 군림하고 있습니다. 항공우주, 의료, 자동차, 해양 등 거의 모든 주요 산업에서 활용되기 때문에 대규모의 규모의 경제 효과를 누릴 수 있습니다.
소싱 팀의 경우 이는 다음을 의미합니다. 5등급은 접근성이 매우 높습니다.. 시트, 플레이트, 바, 빌렛, 와이어, 튜브 등 거의 모든 형태로 현물 시장에서 쉽게 찾을 수 있습니다. 전 세계 여러 공장에서 생산하기 때문에 가격 경쟁력이 높고 리드 타임이 비교적 짧습니다. 다음 주에 표준 Ti-6Al-4V가 필요한 경우 일반적으로 구할 수 있습니다.
6등급(Ti-5Al-2.5Sn): 틈새 전문 분야 이와 대조적으로 6등급은 고도로 전문화된 소량 소재입니다. 주로 특정 고성능 항공우주 및 산업 계약(예: 가스터빈 또는 제트 엔진 제조)에 의해 생산이 이루어집니다.
5등급의 보편적인 요구 사항이 부족하기 때문입니다, 6등급은 조달이 훨씬 어렵고 일반적으로 킬로그램당 가격이 더 비쌉니다. 많은 금속 서비스 센터는 표준 재고에 6등급을 보유하고 있지 않습니다. 프로젝트에 특정 두께나 직경이 필요한 경우 맞춤형 밀링 가공을 해야 할 수도 있습니다. 이 경우 두 가지 주요 조달 장애물이 발생하는 경우가 많습니다:
- 리드 타임 연장: 재료가 녹고 밀링될 때까지 몇 달을 기다려야 합니다.
- 최소 주문 수량(MOQ): 프로젝트에 일부만 필요한 경우에도 수천 파운드의 밀을 구매해야 할 수도 있습니다.
소싱 평결: 과도한 엔지니어링에 주의하세요 비용 효율성의 관점에서 보면 규칙은 간단합니다: 고온 크리프 저항성이나 우수한 용접성이 반드시 필요한 용도가 아니라면 6등급을 지정하지 마십시오. 5등급이 운영 환경을 감당할 수 있다면 5등급을 고수하여 프로젝트의 예산과 일정을 보호하세요.
일반적인 애플리케이션: 언제 선택해야 할까요?
궁극적으로 5등급 티타늄과 6등급 티타늄 중 어떤 것을 선택할지는 부품이 작동할 특정 환경에 따라 결정됩니다. 항공우주 제조에서 일부 겹치는 부분이 있기는 하지만, 서로 다른 기계적 특성으로 인해 최종 사용 분야가 매우 다릅니다.
5등급(Ti-6Al-4V): 일상의 챔피언
상온에서 중간 온도에서 뛰어난 중량 대비 강도 비율과 우수한 내피로성 및 생체 적합성을 갖춘 5등급은 응력이 높은 구조 부품에 선택되는 소재입니다.
일반적인 애플리케이션은 다음과 같습니다:

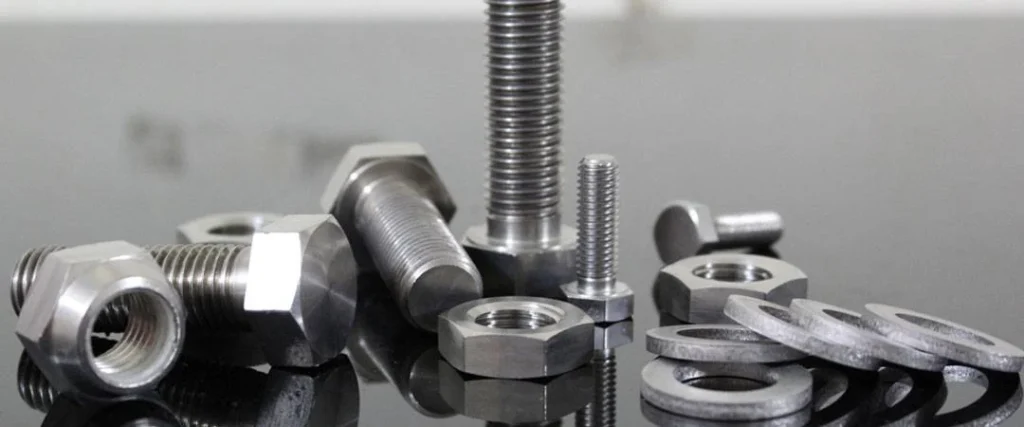

- 항공우주 기체 및 패스너: 구조용 격벽, 랜딩 기어 부품, 상용 항공기를 서로 고정하는 수천 개의 고강도 볼트와 리벳이 바로 그것입니다.
- 의료용 임플란트: 뛰어난 생체 적합성과 골유착 특성 덕분에 고관절 및 무릎 임플란트와 같은 관절 대체물 및 뼈판에 사용됩니다.
- 자동차 및 모터스포츠: 강도를 유지하면서 무게를 줄이는 것이 중요한 고성능 커넥팅 로드, 밸브 및 서스펜션 스프링.
- 해양 공학: 프로펠러 샤프트, 수중 하우징, 해양 석유 및 가스 시추 장비 등 바닷물에서 뛰어난 내식성이 요구되는 제품입니다.
6등급(Ti-5Al-2.5Sn): 고열 전문가
6등급은 부품이 크리핑, 산화 또는 구조적 무결성 손실 없이 극한의 온도(최대 480°C/900°F)를 장시간 견뎌야 하는 경우, 특히 조립에 복잡한 용접이 필요한 경우에 특별히 적용됩니다.
일반적인 애플리케이션은 다음과 같습니다:

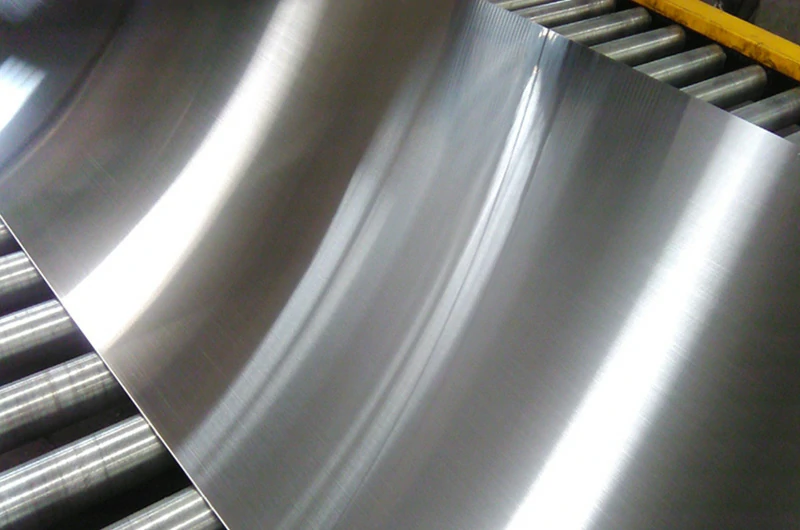

- 제트 엔진 및 가스 터빈: 터빈 엔진의 매우 뜨거운 부분에서 작동하는 압축기 블레이드, 고정자 날개 및 엔진 케이싱.
- 항공우주 배기 시스템: 얇은 벽의 티타늄을 완벽하게 용접하고 뜨거운 배기 가스에 노출되어야 하는 테일파이프와 배기 덕트.
- 화학 처리 장비: 고온에서 부식성이 강한 유체를 취급하는 원자로 용기, 열교환기 및 고압 배관 시스템.
- 극저온 애플리케이션: 흥미롭게도 6등급의 올알파 구조(특히 초저간극 또는 “ELI” 변형)는 초저온에서도 매우 견고하여 우주 탐사의 액체 수소/산소 저장 용기에 유용하게 사용할 수 있습니다.
자주 묻는 질문(FAQ)
평가할 때 핵심 엔지니어링을 위한 티타늄 합금 프로젝트에서 소싱 팀과 기계 엔지니어가 5등급과 6등급에 대해 가장 많이 묻는 질문입니다:
질문: 5등급 티타늄과 6등급 티타늄 중 어느 것이 더 강하나요?
A: 상온에서는 열처리 가능한 알파-베타 구조로 인해 5등급(Ti-6Al-4V)이 훨씬 더 강합니다. 그러나 고온(400°C/750°F 이상)에서는 6등급(Ti-5Al-2.5Sn)이 이를 추월하여 5등급보다 강도를 유지하고 크리프에 훨씬 더 잘 견딥니다.
질문: 비용 절감을 위해 5등급을 6등급으로 대체할 수 있나요?
A: 아니요, 작동 온도가 400°C 미만으로 엄격하게 유지되지 않는 한. 고온 크리프 저항성 또는 용접 후 열처리 없이 복잡한 용접이 필요한 애플리케이션의 경우 5등급은 실패하고 6등급은 성공합니다. 고온 환경에서는 절대로 다운을 대체하지 마십시오.
Q: 6등급 티타늄은 용접 후 열처리(PWHT)가 필요합니까?
A: 일반적으로는 아닙니다. 6등급은 올 알파 합금이기 때문에 용접 과정에서 베타 상 취화가 발생하지 않습니다. 용접 조인트는 시간이 많이 걸리는 응력 완화 처리 없이도 우수한 연성과 100%의 모재 강도를 유지합니다.
Q: 6등급 티타늄은 5등급보다 가공이 더 어렵나요?
A: 네, 약간 그렇습니다. 두 합금 모두 열전도율이 낮고 단단한 설정, 낮은 속도 및 높은 절삭유 흐름이 필요합니다. 그러나 6등급의 안정적인 알파 구조로 인해 절삭 시 약간 더 마모성이 높고 “끈적끈적”하여 5등급보다 공구 마모가 더 빠른 경우가 많습니다.
결론 결론: 프로젝트에 적합한 선택하기
5등급과 6등급 티타늄 모두 놀라운 중량 대비 강도와 경이로운 내식성을 제공하지만, 프로젝트의 성공(및 예산)을 위해서는 올바른 소재를 선택하는 것이 중요합니다.
의사 결정 과정을 요약하면 다음과 같습니다:
- 5등급(Ti-6Al-4V) 선택 상온에서 중간 온도에서 최대 수율과 인장 강도가 필요하고 가용성과 비용 효율성이 높은 소재를 원하는 경우.
- 6등급(Ti-5Al-2.5Sn) 선택 극한의 열(최대 480°C/900°F)에 장시간 노출되거나, 우수한 내크리프성이 필요하거나, 용접 후 열처리가 불가능한 복잡한 용접이 필요한 경우에 적합합니다.
