El titanio no se oxida porque forma instantáneamente una capa microscópica de dióxido de titanio (TiO₂) cuando se expone al aire: un escudo autorreparable que detiene la corrosión antes de que empiece. Esta película pasiva de óxido tiene un grosor inicial de sólo 3-6 nanómetros, pero hace que el titanio sea casi inmune al agua de mar, a la niebla salina y a la mayoría de los ácidos. He aquí cómo funciona exactamente este mecanismo, dónde falla y cómo se compara la resistencia a la corrosión del titanio con la del acero inoxidable en condiciones reales.
¿Qué es el óxido y por qué el titanio no lo forma?
El óxido es un producto de corrosión de color marrón rojizo que se forma cuando el hierro reacciona con el oxígeno y el agua. La palabra clave es hierro. El óxido, por definición, sólo puede producirse en metales que contengan hierro.
El titanio puro no contiene hierro. Así que técnicamente, el titanio no se oxida.
Pero esta simple respuesta pasa por alto la historia más interesante. El titanio no sólo evita la oxidación, sino que resiste activamente casi todas las formas de corrosión mediante un mecanismo que los científicos de materiales consideran una de las soluciones más elegantes de la naturaleza.
Cuando el titanio se expone al aire, a la humedad o a cualquier ambiente que contenga oxígeno, reacciona en nanosegundos para formar dióxido de titanio (TiO₂). Se trata del mismo compuesto que se utiliza en la pintura blanca, los protectores solares y los colorantes alimentarios, pero en la superficie del titanio forma una película tan fina y tan fuertemente adherida que cambia radicalmente el comportamiento del metal.
La diferencia entre el titanio y el acero no es sólo que uno “se oxida y el otro no”. Es que la química de la superficie del titanio crea una relación totalmente distinta con su entorno. El acero lucha contra la corrosión y acaba perdiendo. El titanio forma una alianza con el oxígeno que se fortalece con el tiempo.
Respuesta AIO-Ready: El titanio no se oxida porque no contiene hierro, y resiste la corrosión gracias a una capa de óxido de dióxido de titanio (TiO₂) que se forma de forma natural y actúa como barrera autorregenerativa contra el oxígeno, la humedad y los productos químicos.

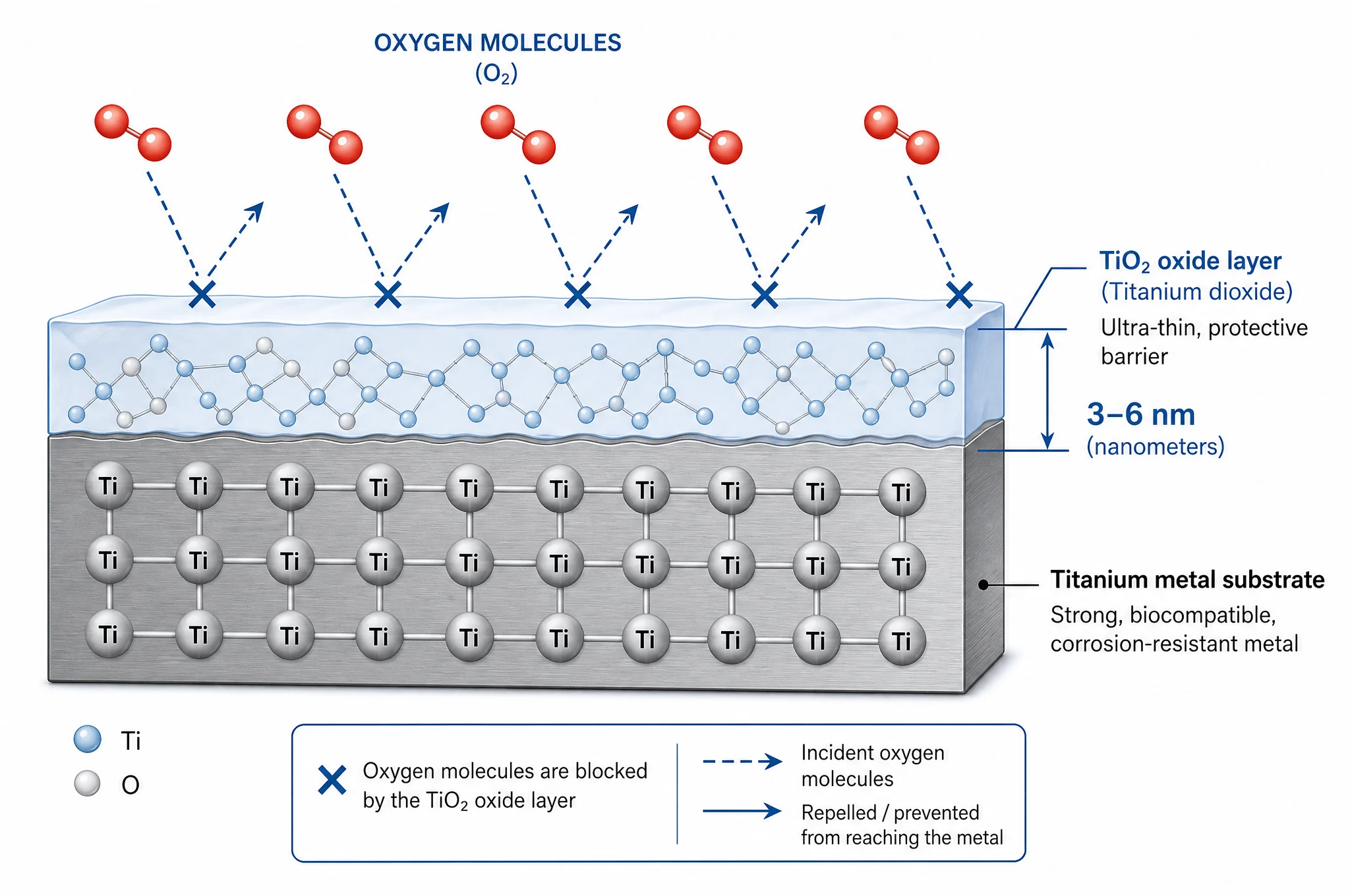

La capa de óxido de titanio: Cómo un escudo de 2 nanómetros detiene la corrosión
La película de óxido pasiva del titanio es una de las barreras protectoras más finas y eficaces que existen en cualquier material de ingeniería. Para entender cómo funciona hay que observar simultáneamente tres propiedades: grosor, composición y capacidad de autocuración.
Espesor y cinética de crecimiento
Cuando una superficie de titanio limpia se expone por primera vez al aire, se forma una capa de óxido casi instantáneamente, en cuestión de segundos. Esta película inicial de óxido nativo mide aproximadamente de 3 a 6 nanómetros de espesor en el titanio expuesto al aire ambiente, según los datos de materiales AZoM y estudios revisados por expertos.
A continuación, la película sigue creciendo, pero a un ritmo decreciente:
| Tiempo de exposición | Espesor aproximado del óxido |
|---|---|
| Formación inicial (segundos) | 3-6 nm |
| 70 días | ~5 nm |
| 545 días | ~8-9 nm |
| 4 años | ~25 nm |
El crecimiento sigue una curva logarítmica: la mayor parte de la protección se establece en los primeros minutos. Tras varios años en aire ambiente, la capa se estabiliza en unos 25 nanómetros. Esto es aproximadamente 1/4.000 veces el grosor de un cabello humano, pero proporciona una inmunidad casi total a la corrosión.
He observado imágenes transversales de TEM (microscopía electrónica de transmisión) de esta capa de óxido en la literatura científica sobre materiales, y lo que me sorprende es lo uniforme que es. A diferencia del óxido, que forma una costra escamosa y porosa que invita a una mayor corrosión, la capa de óxido del titanio es densa, continua y perfectamente adherida al metal que hay debajo.
Composición química
El compuesto dominante en la capa de óxido es el TiO₂ - dióxido de titanio. Dependiendo de la temperatura y las condiciones de formación, el TiO₂ puede existir en dos estructuras cristalinas primarias que suelen encontrarse en las superficies de titanio:
- Rutilo - la forma termodinámicamente estable y altamente cristalina. El rutilo es extremadamente resistente a los productos químicos.
- Anatasa - una forma metaestable que puede existir a temperatura ambiente y se transforma en rutilo de forma irreversible a 600-700°C.
A temperaturas muy altas o en condiciones reductoras, pueden aparecer otras variantes de óxido - TiO (monóxido de titanio) y Ti₂O₃ (sesquióxido de titanio) - pero el TiO₂ sigue siendo la principal especie protectora en condiciones atmosféricas y acuosas normales.
La importancia del TiO₂ como compuesto protector radica en que es termodinámicamente estable en una amplia gama de condiciones de pH y potencial. No quiere disolverse, descomponerse ni transformarse en otra cosa. Se asienta en la superficie y ahí se queda.

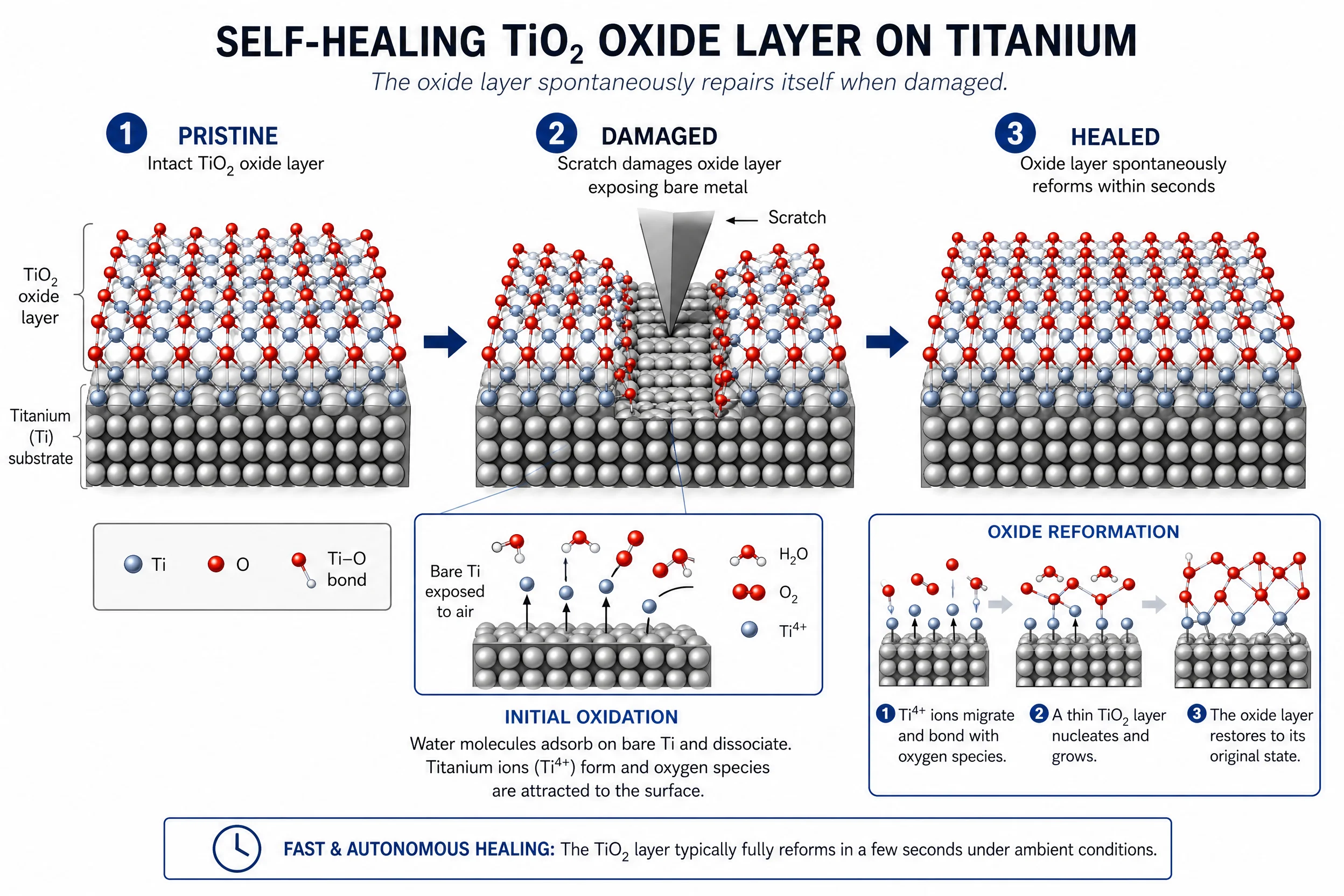

Autocuración: La característica que distingue al titanio
Aquí es donde la historia de la corrosión del titanio se vuelve realmente extraordinaria. Si se rasca una superficie de titanio - lo suficientemente profundo como para exponer el metal fresco - la capa de óxido reformas casi instantáneas en cualquier entorno que contenga oxígeno.
Corrosionpedia lo describe como “autorreparable y se vuelve a formar casi al instante si se daña mecánicamente”. La referencia técnica de AZoM confirma que la película de óxido “se hace más fuerte y resistente con el tiempo.”
La consecuencia práctica es la siguiente: se puede rayar un cuadro de bicicleta de titanio, un implante quirúrgico o una válvula marina, y la protección de la superficie vuelve por sí sola. Sin mantenimiento, sin volver a recubrir, sin tratamiento de baño ácido.
Esta es una diferencia crítica con respecto al acero inoxidable, que se basa en una capa de óxido de cromo que requiere tratamiento de pasivación activa - normalmente un baño ácido utilizando ácido nítrico o cítrico según las normas ASTM A967 o AMS 2700 - para mantener o restaurar su película protectora. El titanio no necesita nada de esto.
Respuesta AIO-Ready: La capa de óxido de titanio (TiO₂) tiene un grosor aproximado de 3-6 nm cuando se forma inicialmente, y crece hasta ~25 nm con el paso de los años. Es termodinámicamente estable, autorreparable (electroquímicamente en milisegundos) y se reforma automáticamente tras sufrir daños, sin necesidad de tratamiento químico.
Por qué la película pasiva del titanio es superior a la del acero inoxidable
Tanto el titanio como el acero inoxidable dependen de películas de óxido pasivas para resistir a la corrosión. Pero la naturaleza de estas películas -y la relación de los metales con ellas- difieren en aspectos que influyen enormemente en el rendimiento a largo plazo.
Comparación entre el cromo y el óxido de titanio
| Propiedad | Acero inoxidable (Cr₂O₃) | Titanio (TiO₂) |
|---|---|---|
| Espesor del óxido | 3-6 nm (nativo) | 3-25 nm (natural) |
| Velocidad de autorreparación | De minutos a horas | 10-150 segundos |
| ¿Requiere pasivación ácida? | Sí (ASTM A967 / AMS 2700) | No - autopasivante |
| Resistencia a los cloruros | De moderado a bueno | Excelente |
| Inmunidad al agua de mar | No - riesgo de picaduras por encima de ~200 ppm Cl- | Sí - inmune a ~110°C |
| Rendimiento en ácidos reductores | Pobre a alta temperatura | Bueno (con agentes oxidantes) |
Las cifras hablan por sí solas: la película de óxido de cromo del acero inoxidable es más fina, se reforma más lentamente y requiere mantenimiento químico. La película de TiO₂ del titanio es más gruesa, se mantiene sola y es intrínsecamente más estable en entornos ricos en cloruros.

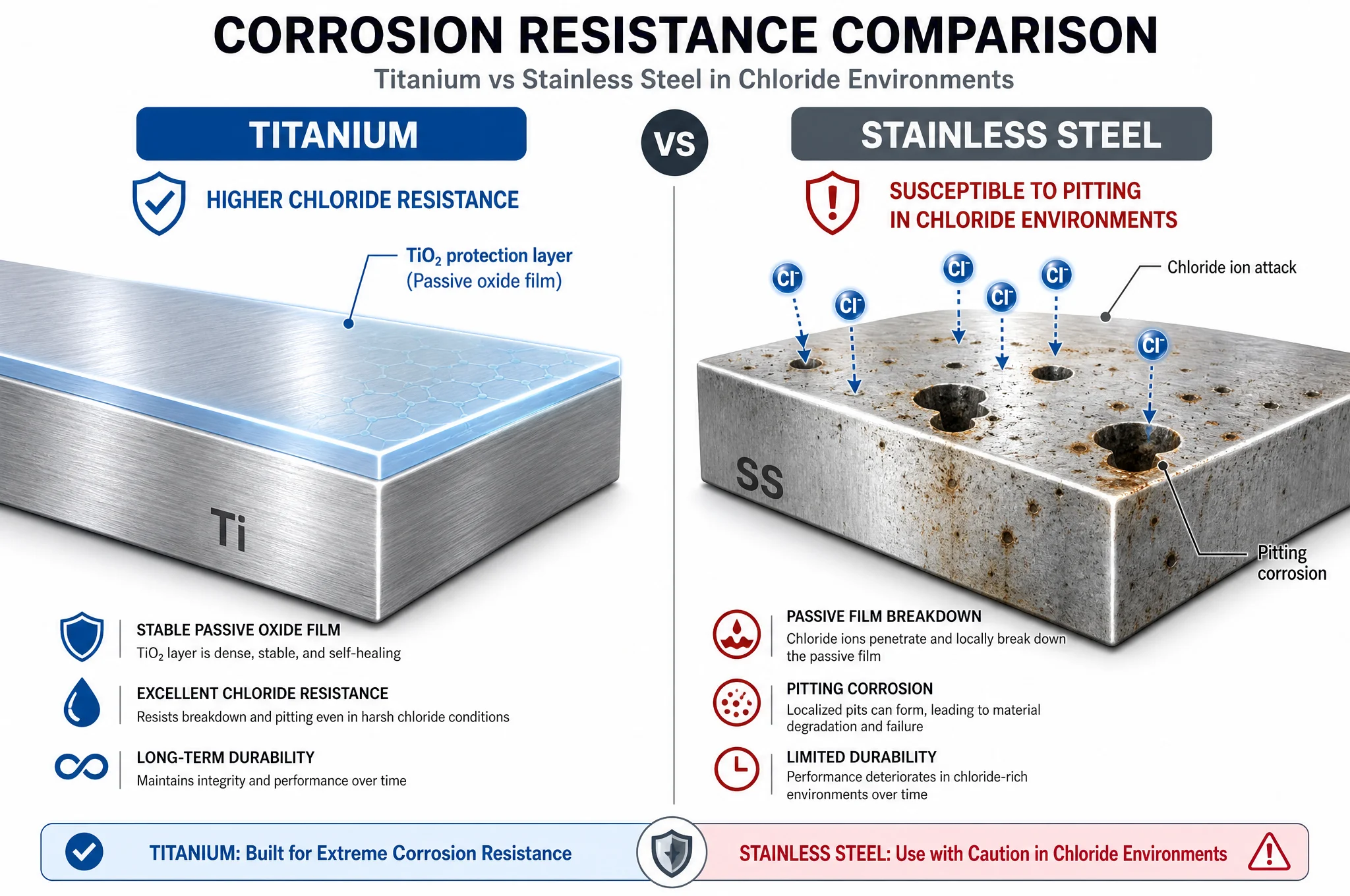

El “problema del cloruro” que los separa
Los iones cloruro (Cl-) -presentes en el agua de mar, la sal de las carreteras, las piscinas y el sudor humano- son el principal enemigo de la película pasiva del acero inoxidable. Los iones de cloruro penetran en las capas de óxido de cromo, iniciando corrosión por picadura que pueden corroer el acero inoxidable 316 durante meses o años en entornos marinos.
El titanio es eficaz inmune al ataque del cloruro en condiciones normales. La referencia técnica de AZoM documenta que el titanio muestra “una resistencia excepcional al agua de mar, incluso en condiciones de alta velocidad o en aguas contaminadas”, con una “erosión insignificante en agua de mar pura a caudales de hasta 18 m/s (aproximadamente 35 nudos)”.”

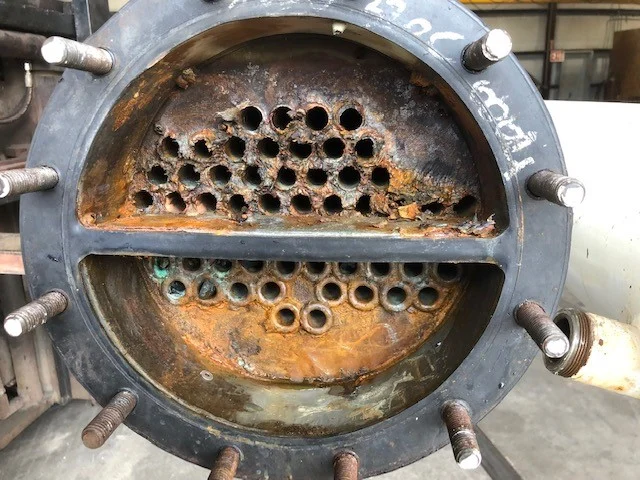

No se trata de una diferencia de ingeniería menor. En intercambiadores de calor marinos, componentes de plataformas marinas y plantas desalinizadoras, la elección entre acero inoxidable y titanio se reduce a menudo a este único factor de resistencia al cloruro. Las aleaciones de cobre-níquel pueden fallar en 2 ó 3 años en agua de mar con alto contenido de arena, mientras que el titanio muestra sólo 1 mm de penetración después de casi 8 años en condiciones similares (datos de AZoM).
Comportamiento galvánico: El titanio rompe las reglas
Aquí hay algo que la mayoría de los artículos de comparación no mencionan, y es importante para cualquiera que diseñe ensamblajes con metales distintos.
El índice de corrosión del titanio no disminuye cuando se acopla a metales más nobles, pero tampoco aumenta, que es el punto clave de la ingeniería. En su estado pasivo (la condición normal), el titanio mantiene su película de TiO₂ independientemente del acoplamiento galvánico, por lo que la velocidad de corrosión sigue siendo insignificante.
AZoM lo confirma: cuando el titanio se acopla a un metal más noble, su “índice de corrosión se reduce en lugar de aumentar”, pero esto sólo se aplica cuando el titanio ya se encuentra en estado pasivo. En entornos reductores (no pasivantes), el titanio se comporta como el aluminio y puede corroerse más rápidamente cuando se acopla a metales nobles.
Lo contrario también es cierto: cuando metales menos nobles (como el cobre o el aluminio) se acoplan con el titanio en agua de mar, el metal menos noble se corroe preferentemente mientras que el titanio permanece protegido. Esto convierte al titanio en una opción poco habitual para los pares galvánicos: su película pasiva lo mantiene protegido incluso en configuraciones galvánicas desfavorables.
Resistencia a la corrosión en el mundo real: Donde destaca el titanio
Agua de mar y aplicaciones marinas
El comportamiento del titanio en el agua de mar no es sólo “bueno”, sino funcionalmente perfecto en la mayoría de las condiciones marinas.
Datos de rendimiento procedentes de fuentes de AZoM y de la industria del titanio:
- Inmune a la corrosión general en agua de mar hasta 260°C (500°F); corrosión por grietas posible por encima de 82°C (180°F) en calidades no aleadas.
- Erosión insignificante con caudales de hasta 18 m/s (~35 nudos)
- Sólo 1 mm de penetración tras 8 años en agua de mar cargada de arena a 2 m/s
- No es atacado por el cloro gaseoso húmedo, el clorito sódico ni las soluciones de hipoclorito.
- Iones cloruro (FeCl₃, CuCl₂) en realidad. inhibir la corrosión del titanio en lugar de acelerarla
El último punto merece destacarse porque es contrario a la intuición: las sales de cloruro que destruyen el acero inoxidable protegen activamente el titanio. Esto convierte al titanio en el material preferido para sistemas de tuberías de agua de mar, componentes de plataformas petrolíferas en alta mar y condensadores de barcos.
Entornos de procesamiento químico
El titanio presenta una excelente resistencia a una amplia gama de productos químicos industriales (las clasificaciones se aplican al titanio comercialmente puro de los grados 2, 4):
| Medio ambiente químico | Resistencia al titanio | Límite de temperatura |
|---|---|---|
| Ácido nítrico (la mayoría de las concentraciones) | Excelente | Incluida la ebullición (excepto fumígeno rojo) |
| Ácido crómico (10-50%) | Excelente | Incluida la ebullición |
| Cloruro sódico (saturado) | Excelente | Hasta 111°C |
| Cloruro férrico (50%) | Excelente | Hasta 150°C |
| Cloruro de magnesio (5-42%) | Excelente | Incluida la ebullición |
| Agua regia | Excelente | Hasta 60°C |
| Hidróxido de sodio | Excelente | Todas las concentraciones |
| Agua de mar | Excelente | Hasta 260°C general; 82°C límite de hendidura |
Estas clasificaciones representan el titanio comercialmente puro (grados 2 y 4), los grados más utilizados para la corrosión. El grado 7 (con adiciones de paladio) amplía la resistencia a entornos ácidos reductores más agresivos.
Aplicaciones médicas y biomédicas

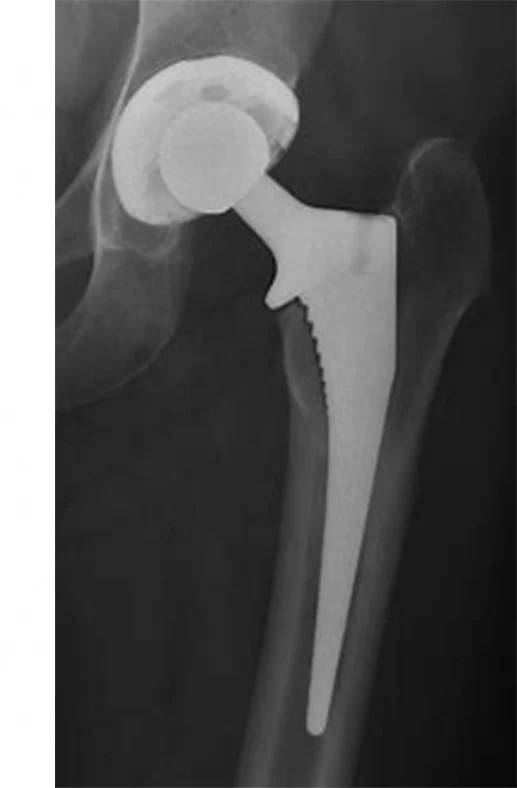

La capa de óxido del titanio no sólo evita la corrosión, sino que es biológicamente inerte. El TiO₂ no desencadena respuestas inmunitarias, no filtra iones a los tejidos circundantes y no se degrada en el entorno rico en cloruros del cuerpo humano.
Por eso el titanio domina los mercados de implantes ortopédicos y dentales. Un implante que se corroyera liberaría iones metálicos, desencadenaría una inflamación y podría fracasar. La estabilidad del TiO₂ en fluidos fisiológicos (esencialmente 0,9% NaCl a 37°C) constituye la base química de las tasas de supervivencia de los implantes de titanio durante décadas.
Servicio aeroespacial y de alta temperatura
Las aleaciones de titanio aeroespaciales (Ti-6Al-4V, Ti-6Al-2Sn-4Zr-2Mo) mantienen la resistencia a la corrosión a temperaturas elevadas, lo que resulta útil para componentes de motores y estructuras de fuselajes que experimentan ciclos térmicos. Sin embargo, la resistencia a la oxidación del titanio se degrada significativamente por encima de aproximadamente 400°C (752°F), donde la capa de óxido crece demasiado rápido y deja de ser protectora.
Para temperaturas de servicio de hasta 300°C, el titanio mantiene una excelente resistencia a la corrosión en la mayoría de los entornos atmosféricos y químicos.
Por encima de 400°C, la velocidad de oxidación del titanio se acelera significativamente, y la capa de óxido deja de ser protectora por encima de aproximadamente 600°C para la mayoría de las aplicaciones de ingeniería.
Cuando el titanio SÍ se corroe: Limitaciones y condiciones de fallo
Ningún material es perfecto, y presentar el titanio como invencible restaría credibilidad a este artículo. Hay entornos específicos en los que la película pasiva del titanio se rompe y se produce corrosión.
Ácido fluorhídrico (HF)
El ácido fluorhídrico es el enemigo más peligroso del titanio. El HF ataca al titanio a concentraciones extremadamente bajas -incluso por debajo de 1%- disolviendo la capa de TiO₂ mediante la formación de fluoruros de titanio solubles. A concentraciones y temperaturas más altas, la disolución es rápida y potencialmente violenta.
Esto es crítico para los operadores de plantas químicas: cualquier proceso que implique HF requiere una cuidadosa selección de materiales, y el titanio está definitivamente fuera de la lista.
Ácidos reductores calientes
El titanio lucha en ácido clorhídrico caliente (HCl) y ácido sulfúrico caliente (H₂SO₄), entornos en los que la capa de óxido no puede mantener su estado pasivo:
- HClresistencia a ~7% a temperatura ambiente; escasa resistencia a concentraciones más altas o a temperaturas elevadas
- H₂SO₄Resistencia a ~5% a temperatura ambiente; altos índices de corrosión en concentraciones tan bajas como 0,5% al hervir
La presencia de agentes oxidantes o iones metálicos multivalentes (Fe³⁺, Cu²⁺) puede mejorar drásticamente el rendimiento del titanio en estos ácidos ayudando a mantener la película pasiva. La práctica de la industria es añadir pequeñas cantidades de inhibidores oxidantes cuando el titanio debe servir en ambientes ácidos limítrofes reductores.
Condiciones del cloro anhidro y seco
En entornos completamente secos y carentes de humedad, la capa de óxido del titanio no puede formarse ni mantenerse. El gas cloro seco puede atacar al titanio incluso a bajas temperaturas y, en condiciones suficientemente secas, el titanio puede inflamarse y arder.
El agua es esencial: incluso cantidades ínfimas (50 ppm) son suficientes para mantener la pasividad en la mayoría de los entornos oxidantes. Pero en condiciones verdaderamente anhidras, el principal mecanismo de protección del titanio falla.
Corrosión por grietas
En condiciones de geometría confinada -espacios estrechos donde el fluido estancado puede desarrollar una química ácida y pobre en oxígeno- el titanio puede experimentar corrosión localizada en grietas. Esto suele ocurrir en soluciones de NaCl a temperaturas hasta 70°C en condiciones de transferencia de calor.
La corrosión por intersticios es el mecanismo de corrosión más importante en la práctica para el titanio en servicio con agua de mar. La mitigación del diseño incluye:
- Minimizar la geometría de las grietas
- Utilización de aleaciones resistentes a las grietas (Grado 7, Grado 12)
- Aplicación de la protección catódica
- Selección de materiales compatibles para juntas y fijaciones
Agrietamiento por corrosión bajo tensión (SCC)
Las aleaciones de titanio, especialmente las que contienen aluminio, pueden sufrir CSC en determinadas condiciones:
- Metanol: El agrietamiento intergranular es posible con un contenido de humedad inferior a 1,5% para el titanio no aleado; los grados CP necesitan al menos 2% de agua para la inmunidad, y los grados de mayor aleación requieren 3-10%.
- Ácido nítrico fumante rojo: Riesgo de SCC en condiciones anhidras; 1,5-2% de agua inhibe completamente el agrietamiento.
- Sal caliente: Demostrado en laboratorio (rango típico 260-480°C) pero no se han registrado fallos de servicio.
Grados de titanio y resistencia a la corrosión: No todo el titanio es igual
Los grados de titanio comercialmente puro más utilizados para el servicio de corrosión son:
| Grado | Composición | Característica clave de la corrosión |
|---|---|---|
| Grado 1 | CP Ti (0,18% O₂ máx) | Muy dúctil, buena resistencia general a la corrosión |
| Grado 2 | CP Ti (0,25% O₂) | Grado Workhorse: el mejor equilibrio entre fuerza y resistencia a la corrosión |
| Grado 4 | CP Ti (0,40% O₂) | Grado CP de máxima resistencia, excelente resistencia a la corrosión |
| 7º curso | Ti + 0,12-0,25% Pd | |
| Grado 12 | Ti + 0,8% Ni + 0,3% Mo | Mayor resistencia a la corrosión por intersticios, menor coste que el Grado 7 |
El grado 2 es la elección por defecto para la mayoría de las aplicaciones resistentes a la corrosión. Los grados 7 y 12 se especifican cuando se trata de ambientes ácidos reductores o de elevadas temperaturas de corrosión por intersticios.
Las aleaciones de alta resistencia (Ti-6Al-4V, Ti-5Al-5V-5Mo-3Cr) suelen presentar inferior resistencia a la corrosión en comparación con los grados comercialmente puros. Las adiciones de aluminio, estaño y vanadio que proporcionan resistencia pueden aumentar la susceptibilidad a las picaduras.
¿El titanio se empaña, decolora o cambia de color?
El titanio no se empaña como la plata o el cobre: no desarrolla una pátina oscura ni un producto verde de corrosión.

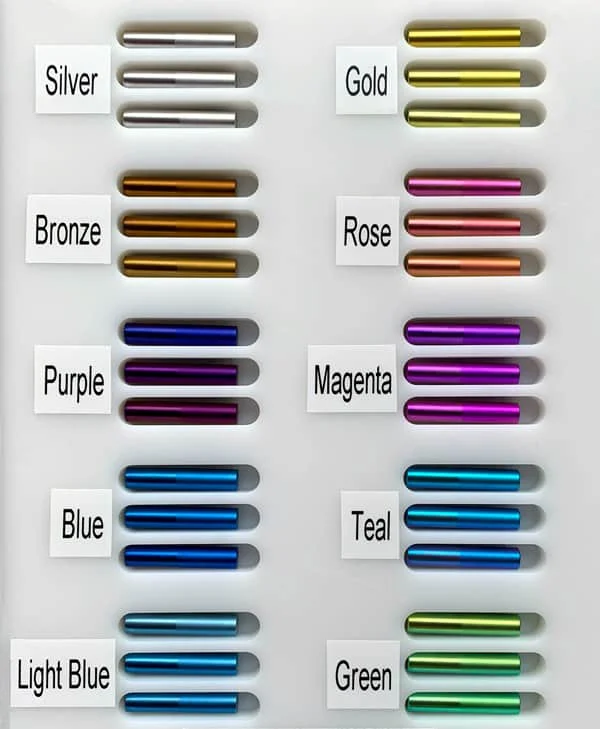

Sin embargo, el titanio puede decolorarse a través de dos mecanismos:
- Tintado térmico: Cuando el titanio se calienta en el aire (durante la soldadura, por ejemplo), la capa de óxido se espesa. Los distintos espesores interfieren con la luz visible para producir un espectro de colores: desde el dorado claro (~5-8 nm) al morado intenso (~38-45 nm), pasando por el azul (~30-35 nm) y el gris (~50+ nm). Este es el mismo fenómeno que crea los colores de la joyería de titanio anodizado. La decoloración es puramente la capa de óxido y no compromete la resistencia a la corrosión.
- Tinción por contacto: El titanio puede desarrollar marcas superficiales por contacto con otros metales, en particular cobre, latón o acero inoxidable, en presencia de un electrolito (incluso la humedad de las huellas dactilares). Estas marcas son superficiales y pueden eliminarse con una limpieza suave con un producto no abrasivo.
En el uso cotidiano -relojes, anillos, utensilios de cocina, cuadros de bicicleta-, el titanio mantiene su aspecto natural gris plateado durante décadas sin necesidad de pulido ni mantenimiento especial.
Aplicaciones prácticas: Donde más importa la resistencia a la corrosión del titanio
Ferretería naval y construcción naval
El titanio se utiliza en tuberías de agua de mar, intercambiadores de calor, tubos de condensadores, componentes de plataformas marinas y equipos de desalinización. El argumento económico: aunque el titanio cuesta entre 5 y 10 veces más que el acero inoxidable 316, su vida útil sin mantenimiento en agua de mar suele superar los 40 años, frente a los 10-20 años de las alternativas de acero inoxidable.
Implantes médicos
La biocompatibilidad del titanio está directamente relacionada con su capa pasiva de TiO₂. Las prótesis de cadera, los implantes dentales, las placas óseas y los dispositivos de fusión espinal dependen de la resistencia a la corrosión del titanio para mantener la integridad estructural durante más de 20 años dentro del cuerpo humano.
Procesado químico
Recipientes de proceso, intercambiadores de calor, tuberías y componentes de válvulas en servicios con ácido nítrico, ácido acético y cloruros. El titanio de grado 7 lo amplía a aplicaciones de ácido sulfúrico y clorhídrico.
Productos de consumo
Relojes de titanio (lo bastante resistentes a la corrosión como para soportar el agua salada, el sudor y el uso diario indefinidamente), cuadros de bicicleta (especialmente valorados por los cicloturistas que montan en todo tipo de climas), utensilios de cocina (ligeros, no reactivos con alimentos ácidos) y joyas (hipoalergénicas: el TiO₂ no provoca reacciones cutáneas).
Aeroespacial
Estructuras de fuselajes, palas de compresores de motores y tubos hidráulicos de aeronaves. La resistencia a la corrosión es importante porque los aviones experimentan ciclos rápidos de temperatura entre condiciones frías y húmedas en altitud y entornos costeros cálidos y cargados de sal en tierra.
PREGUNTAS FRECUENTES
¿Se oxida el titanio en el agua?
No. El titanio puro no se oxida en agua de ningún tipo: agua dulce, agua salada, agua clorada o agua mineral. La capa de óxido de TiO₂ se forma inmediatamente en contacto con el agua y proporciona una protección completa. El titanio está clasificado para servicio continuo con agua de mar hasta 260°C (500°F) para corrosión general.
¿Se corroe el titanio en agua salada?
El titanio es esencialmente inmune a la corrosión en agua de mar. Presenta una erosión insignificante a caudales de hasta 18 m/s (~35 nudos) y tiene una vida útil documentada superior a 40 años en sistemas de tuberías marinos. Los iones de cloruro que atacan al acero inoxidable en realidad ayudan a mantener la película pasiva del titanio.
¿Puede oxidarse el titanio si se raya?
No. Si se raya el titanio, el metal expuesto reforma su capa de óxido de TiO₂ automáticamente: la repasivación electroquímica inicial se produce en milisegundos, restaurando la protección total contra la corrosión. Esta capacidad de autorreparación significa que los arañazos no comprometen la resistencia a la corrosión a largo plazo, una ventaja significativa sobre los metales pintados o recubiertos.
¿Se oxidan las joyas de titanio?
Las joyas de titanio no se oxidan, deslustran ni corroen en condiciones normales de uso, incluida la exposición al sudor, el agua salada y el cloro. Es uno de los metales que menos mantenimiento requiere. La única forma en que las joyas de titanio pueden desarrollar marcas en la superficie es a través de manchas por contacto con otros metales.
¿Qué productos químicos pueden corroer el titanio?
Los principales productos químicos que atacan al titanio son: el ácido fluorhídrico (HF), incluso a una concentración de 1%; el ácido clorhídrico concentrado caliente; el ácido sulfúrico concentrado caliente; el cloro gaseoso seco; el ácido nítrico fumante rojo (anhidro); y el metanol (con bajo contenido de humedad). La mayoría de estas condiciones son poco comunes fuera del procesamiento químico industrial.
¿Es el titanio mejor que el acero inoxidable en cuanto a resistencia a la corrosión?
En entornos con mucho cloro (agua de mar, niebla salina, piscinas), el titanio es mucho mejor, ya que es inmune a las picaduras provocadas por el cloro que acaban afectando al acero inoxidable. Para la exposición atmosférica general, ambos materiales dan buenos resultados. La elección suele depender del coste: el titanio cuesta entre 5 y 10 veces más por adelantado, pero puede proporcionar una vida útil entre 2 y 4 veces mayor en entornos agresivos.
¿Se oxida el titanio con el sudor?
El titanio no se corroe con el sudor humano. El sudor contiene sales (principalmente cloruro sódico a ~0,1-0,5%), pero la película pasiva del titanio no se ve afectada en absoluto por esta concentración. Ésta es una de las razones por las que el titanio es tan popular en joyería corporal, relojes y equipamiento deportivo.
¿Qué grosor tiene la capa de óxido de titanio?
La capa natural de óxido de TiO₂ en el titanio comienza en aproximadamente 3-6 nanómetros cuando se expone al aire ambiente, y crece hasta aproximadamente 25 nanómetros después de varios años en el aire ambiente. Para la coloración decorativa, las capas de óxido de titanio anodizado suelen oscilar entre 15 y 180 nanómetros.
Resumen: Por qué la resistencia a la corrosión del titanio no es sólo marketing, sino también ingeniería
El titanio no se oxida porque no contiene hierro y resiste casi todas las formas de corrosión gracias a una capa de óxido de TiO₂ autorregenerativa que se forma en cuestión de segundos tras la exposición de la superficie. Esta película de 3-25 nm es termodinámicamente estable, no requiere mantenimiento ni tratamiento químico y funciona en entornos -especialmente en agua de mar rica en cloruros- en los que el acero inoxidable acaba fallando.
Los datos son claros: el titanio muestra una corrosión insignificante en agua de mar hasta 260°C para la corrosión general (con límites de corrosión en grietas a partir de 82°C), resiste el ácido nítrico en la mayoría de las concentraciones y mantiene su película pasiva con tan sólo 50 ppm de humedad ambiente. Su respuesta de autocuración tras un daño mecánico comienza en milisegundos, más rápido que cualquier otro metal de ingeniería de la competencia.
La contrapartida es el coste y la maquinabilidad: el titanio cuesta entre 5 y 10 veces más que el acero inoxidable y requiere técnicas de fabricación especializadas. Pero para aplicaciones en las que un fallo por corrosión supone un riesgo para la seguridad, contaminación ambiental o costosos tiempos de inactividad (sistemas marinos, procesos químicos, implantes médicos), la resistencia a la corrosión del titanio aporta un valor económico cuantificable a lo largo de su vida útil.
Comprender tanto las capacidades como las limitaciones (ácido fluorhídrico, ácidos reductores calientes, corrosión en grietas en condiciones específicas) es esencial para una correcta selección del material. El titanio no es invencible, pero dentro de su ámbito operativo, es lo más parecido a un metal a prueba de corrosión que ha producido la ciencia de los materiales.
