Il titanio di grado 7 (UNS R52400) è titanio commercialmente puro legato con palladio in una percentuale compresa tra lo 0,12% e lo 0,251%. L'aggiunta di tracce di Pd migliora notevolmente la resistenza alla corrosione in presenza di acidi riducenti, garantendo prestazioni da 40 a oltre 1.000 volte superiori rispetto al grado 2 in ambienti con acido cloridrico e solforico. Il grado 11 ha lo stesso contenuto di palladio, ma si basa su un grado 1 a basso contenuto interstiziale, sacrificando una piccola parte della resistenza per ottenere una protezione dalla corrosione equivalente. Se state selezionando materiali per scambiatori di calore per la lavorazione chimica, scrubber FGD o impiego in cloruro caldo, questo articolo vi fornisce i dati specifici sulla velocità di corrosione, i limiti di temperatura e la logica di selezione del grado per prendere una decisione sicura.
Cos'è il titanio di grado 7? (Il grado arricchito con palladio)
Il titanio di grado 7 è un titanio commercialmente puro (CP) con un'aggiunta controllata di palladio compresa tra lo 0,12 e lo 0,25% in peso. La specifica ASTM B265 lo classifica come titanio non legato in fase alfa: il palladio è presente in soluzione solida a livelli troppo bassi per modificare la struttura cristallina, ma sufficientemente elevati da trasformare il comportamento della lega in ambienti chimici aggressivi.
Il grado 7 non è una superlega esotica. Consideratelo come un titanio commerciale di grado 2 dotato di una sorta di "polizza assicurativa" contro la corrosione negli acidi riducenti. Questa distinzione è importante perché significa che è possibile lavorare, saldare e modellare il grado 7 utilizzando le stesse tecniche impiegate per qualsiasi titanio CP, ma con un controllo più rigoroso sulla composizione del metallo di saldatura.
La designazione UNS della lega è R52400. Rientra nella più ampia famiglia delle “leghe di titanio modificate con metalli nobili”, che comprende anche il Grado 11 (Ti-0,15Pd, a basso contenuto di interstiziali), il Grado 16 (Ti-0,05Pd) e il Grado 17 (Ti-0,05Pd, a basso contenuto di interstiziali). Le varianti modificate con rutenio (Gradi 26, 27, 28, 29) hanno uno scopo simile ma utilizzano Ru al posto del Pd — un argomento per un altro articolo.
Composizione chimica del titanio di grado 7
Ecco la composizione chimica completa secondo la norma ASTM B265:
| Elemento | Classe 7 (wt%) | Riferimento per la classe seconda (wt%) |
|---|---|---|
| Titanio | Equilibrio | Equilibrio |
| Palladio | 0.12-0.25 | — |
| Ferro (Fe) | 0,30 max | 0,30 max |
| Ossigeno (O) | 0,25 max | 0,25 max |
| Carbonio (C) | 0,08 max | 0,08 max |
| Azoto (N) | 0,03 max | 0,03 max |
| Idrogeno (H) | 0,015 max | 0,015 max |
| Rimanenze (ciascuna) | 0,10 max | 0,10 max |
| Rimanenze (totale) | 0,40 max | 0,40 max |
La composizione chimica di base è sostanzialmente identica a quella del Grado 2. L'unica differenza sta nell'aggiunta di palladio — pari a un quarto di punto percentuale o meno — che costituisce il fattore principale alla base del sovrapprezzo del Grado 7.
Proprietà fisiche e meccaniche
| Proprietà | Grado 7 | Unità |
|---|---|---|
| Densità | 4.51 | g/cm³ |
| Intervallo di fusione | ≤1.665 | °C |
| Conduttività termica | 16.4 | W/m·K |
| Resistività elettrica | 0.56 | μΩ·m |
| Modulo di elasticità | 103 | GPa |
| Coefficiente di Poisson | 0.37 | — |
Proprietà meccaniche (secondo la norma ASTM B265, valori minimi):
| Proprietà | Grado 7 | Unità |
|---|---|---|
| Resistenza alla trazione (min) | 345 | MPa (50 ksi) |
| Limite di snervamento, 0,2% (min) | 275 | MPa (40 ksi) |
| Allungamento a 50 mm (min) | 20 | % |
Questi valori meccanici corrispondono esattamente a quelli del Grado 2. Il palladio non modifica in modo significativo la resistenza, ma ne altera il comportamento alla corrosione. Il Grado 7 è un materiale equivalente al Grado 2 sotto ogni aspetto meccanico.
In che modo il palladio migliora la resistenza alla corrosione — Il meccanismo
È qui che il Grado 7 si guadagna la sua fama. Il meccanismo non è intuitivo: aggiungere un minuscolo L'idea di aggiungere una piccola quantità di un metallo nobile costoso a un metallo comune per renderlo resistente alla corrosione sembra quasi troppo semplice. Ma i meccanismi elettrochimici sono ben compresi e sono stati confermati fin dai lavori fondamentali di Stern e Wissenberg del 1959.

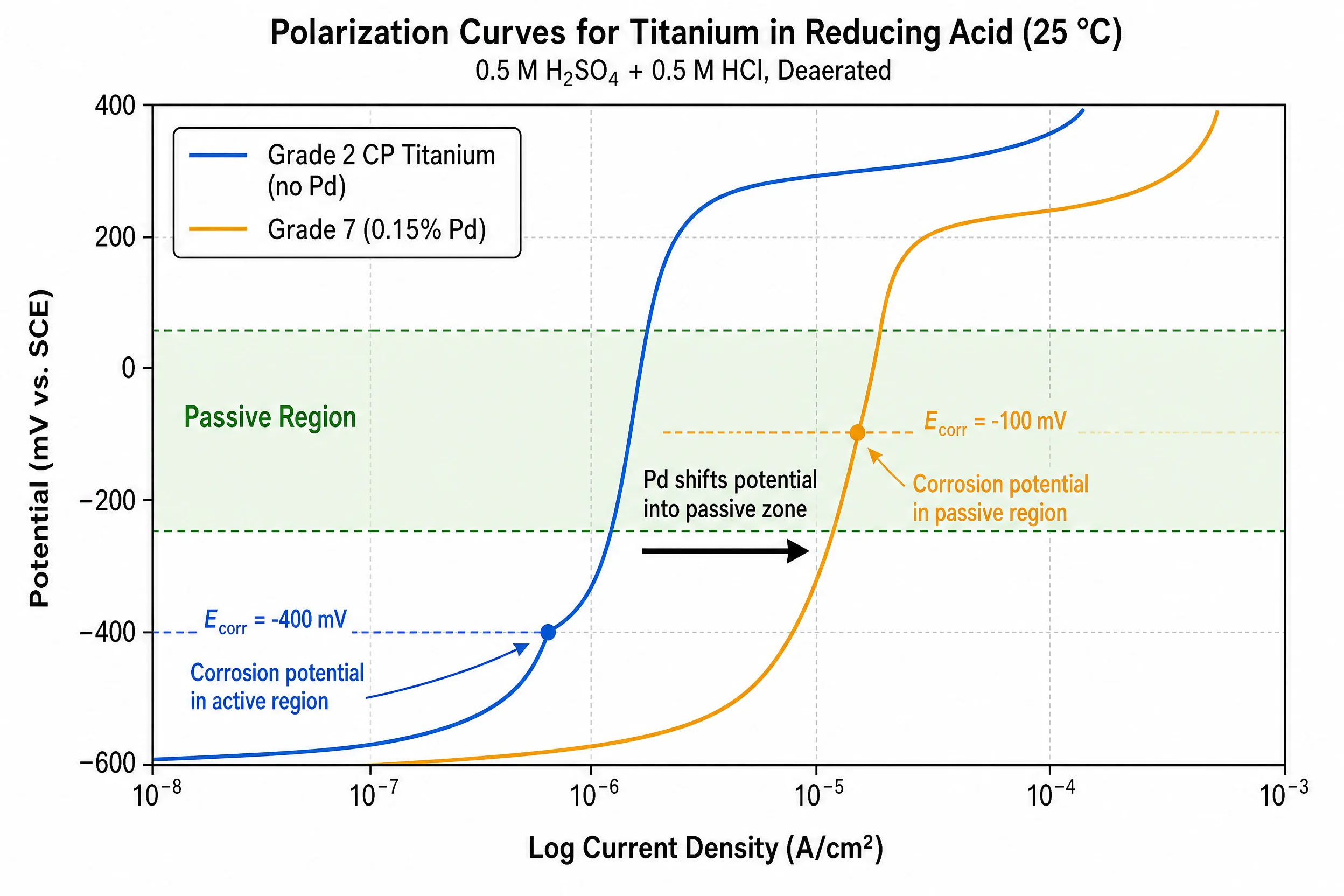

Il processo di depolarizzazione catodica
Il meccanismo funziona in tre fasi:
Fase 1 — Sulla superficie si formano siti catalitici. Il palladio è presente nella lega sia sotto forma di soluzione solida sia come composto intermetallico Ti₂Pd. Quando esposta a un mezzo corrosivo, la matrice di titanio si dissolve in modo preferenziale, mentre la fase contenente palladio si riprecipita in forma elementare sulla superficie metallica. Queste particelle elementari di Pd sono catodi estremamente efficienti: catalizzano la reazione di evoluzione dell'idrogeno (HER) a sovrapotenziali molto bassi.
Fase 2 — Il potenziale di corrosione diventa più nobile. L'aumento della corrente catodica generata da quelle particelle di palladio sposta il potenziale di corrosione complessivo della lega in direzione positiva (nobile). Questo accoppiamento galvanico spinge il potenziale del titanio al di sopra del suo Potenziale di Flade — la soglia critica alla quale si forma spontaneamente e si rigenera il film protettivo di ossido passivo di TiO₂.
Fase 3 — Ripassivazione spontanea. Quando il potenziale supera il potenziale di Flade, la lega mantiene uno strato di ossido stabile e autorigenerante anche in presenza di acidi riducenti (non ossidanti), mentre il titanio non legato diventerebbe “attivo” e si corromperà rapidamente.
Il concetto fondamentale emerso dalle prime ricerche di Cotton (1960, Panoramica sui metalli del gruppo del platino) e in lavori successivi di Noble et al. (1967, Panoramica sui metalli del gruppo del platino, vol. 11) è che il palladio non rimane intrappolato nella lega, ma si dissolve, si riprecipita e si ricicla continuamente in superficie. L'aggiunta di una piccola quantità di sale di palladio solubile a un acido non ossidante può arrestare completamente la corrosione del titanio non legato, dimostrando che il meccanismo è di tipo catalitico superficiale piuttosto che di legatura in massa.
In parole povere: Il titanio non legato (Grado 2) dipende dall'ossigeno presente nell'ambiente per mantenere il proprio strato protettivo di ossido. In presenza di acidi riducenti, dove l'ossigeno è scarso, tale ossido si dissolve e il metallo si corrode rapidamente. Il palladio offre una soluzione alternativa: genera internamente una corrente catodica sufficiente a mantenere la passività anche in assenza di ossidanti ambientali.
Resistenza alla corrosione del titanio di grado 7 — Dati completi
Questa è la parte più importante per la scelta dei materiali. Anziché affermazioni generiche come “eccellente resistenza alla corrosione”, ecco i tassi di corrosione specifici nei più comuni ambienti industriali. Tutti i tassi sono espressi in mm/anno (millimetri all'anno); i valori inferiori a 0,13 mm/anno sono generalmente considerati accettabili per un impiego a lungo termine.
Fonti dei dati: TIMET Resistenza alla corrosione del titanio manuale tecnico, banca dati AZoM sui tassi di corrosione, dati tecnici di Austral Wright Metals e la rassegna pubblicata sulla rivista AMPP/Corrosion a cura di Schutz et al. (2005).
Prestazioni in presenza di acido cloridrico (HCl)
| Concentrazione di HCl | Temperatura | Velocità di erosione (mm/anno) | Velocità di crescita di 2° grado (mm/anno) | Miglioramento |
|---|---|---|---|---|
| 5% | Ebollizione (~108 °C) | 0.18 | >10 | circa 55× |
| 3% (saturato con N₂) | 190 °C | 0.025 | >28 | >1.000 volte |
| 5% (saturato con N₂) | 190 °C | 0.1 | >28 | ~280× |
| 10% (saturato con N₂) | 190 °C | 8.8 | >28 | Rischio di guasto |
| 15% (saturato con N₂) | 190 °C | 40 | — | Corrosione attiva |
| 3% (saturato di O₂) | 190 °C | 0.13 | >28 | >200× |
| 5% (saturato di O₂) | 190 °C | 0.13 | >28 | >200× |
| 10% (saturato di O₂) | 190 °C | 9.2 | >28 | Ripartizione |
Il risultato principale è che La classe 7 resiste fino a circa 27% HCl a temperatura ambiente e all'incirca 5% HCl a 190 °C in condizioni di deaerazione. Il grado 2 resiste a circa 7% di HCl a temperatura ambiente e praticamente non resiste a temperature elevate. La presenza di ioni metallici multivalenti (Fe³⁺, Cu²⁺, Mo⁶⁺) o di agenti ossidanti (HNO₃, NaOCl) amplia ulteriormente il campo di resistenza del grado 7.
Nota pratica: In base alla mia esperienza nella scelta del titanio per l'impiego in ambiente HCl, la variabile chiave è l'ossigeno disciolto. In condizioni di aerazione, la concentrazione di rottura aumenta di circa un gradino (ad esempio, da 5% a ~7% a 190 °C). Se il vostro processo prevede l'iniezione d'aria o il funzionamento in recipiente aperto, otterrete un piccolo vantaggio in termini di resistenza alla corrosione.
Prestazioni in presenza di acido solforico (H₂SO₄)
| Concentrazione di H₂SO₄ | Temperatura | Velocità di erosione (mm/anno) | Velocità di crescita di 2° grado (mm/anno) |
|---|---|---|---|
| 5% | Bollente (~104 °C) | 0.5 | 48 |
| 1% (saturato con N₂) | 190 °C | 0.13 | 7 (insufficienza in seconda elementare) |
| 5% (saturato con N₂) | 190 °C | 0.13 | 26,5 (insufficienza di secondo grado) |
| 10% (saturato con N₂) | 190 °C | 1.5 | — |
Il risultato principale è che La classe 7 resiste a circa 45% H₂SO₄ a temperatura ambiente e riguardo a 5–71 TP3T alla temperatura di ebollizione. Il grado 2 presenta una resistenza di circa 201 TP3T a temperature prossime allo zero e scende al di sotto di 0,51 TP3T in acido bollente.
Risultati nel settore dell'acido fosforico e degli acidi organici
| Acido | Concentrazione | Temperatura | Velocità di erosione (mm/anno) | Velocità di crescita di 2° grado (mm/anno) |
|---|---|---|---|---|
| Fosforico (H₃PO₄) | 50% | 70 °C | 1.8 | 10 |
| Fosforico (H₃PO₄) | 10% | Bollitura | 3.2 | 11 |
| Acido formico | 50% | Bollitura | 0.075 | 3.6 |
| Acido ossalico | 1% | Bollitura | 1.13 | 45 |
| Acido citrico | 50% | Bollitura | <0,025 | 0.4 |
| Acido acetico | 5–99,71 TP3T | 124 °C | Nessuno | Nessuno |
Il risultato principale è che La classe 7 resiste a circa 80% H₃PO₄ a temperatura ambiente, 15% a 60 °C, e 6% all'ebollizione. Per quanto riguarda gli acidi organici, il miglioramento rispetto al Grado 2 varia da circa 16 volte a circa 48 volte. Per quanto riguarda l'acido acetico, entrambi i gradi offrono buone prestazioni: il vantaggio del Grado 7 emerge soprattutto in presenza di tracce di cloruri o in condizioni riducenti.
Resistenza alla corrosione interstiziale e alla corrosione puntiforme
È proprio qui che il Grado 7 si distingue nettamente dal Grado 2. La corrosione interstiziale — ovvero l'attacco localizzato sotto le guarnizioni, le teste dei bulloni e i depositi — è la modalità di cedimento che più spesso coglie di sorpresa gli ingegneri che hanno scelto il Grado 2 basandosi esclusivamente sui dati relativi alla corrosione generale.
Secondo Schutz et al. (2005, Corrosione, vol. 61, n. 10):
Il grado 7 non presenta segni di corrosione interstiziale a temperature fino a 200 °C in una soluzione di FeCl₃ 10% a pH 2,87. Il grado 2, in condizioni identiche, dà inizio alla corrosione interstiziale a circa 93 °C (200 °F) in soluzioni saline di cloruro quasi neutre.
Il meccanismo: nelle fessure, l'esaurimento dell'ossigeno crea un microambiente riducente che normalmente causerebbe la depassivazione del titanio puro. Il palladio mantiene una densità di corrente catodica sufficiente a mantenere il potenziale al di sopra del potenziale di Flade, consentendo la ripassivazione spontanea anche in condizioni di carenza di ossigeno.
Implicazioni pratiche: Se le vostre apparecchiature presentano giunti con guarnizioni, giunti a sovrapposizione o qualsiasi configurazione geometrica che favorisca il ristagno della soluzione, il Grado 7 è quasi sempre la scelta più indicata rispetto al Grado 2, indipendentemente dalla composizione chimica della soluzione.
| Parametro | Grado 2 | Grado 7 |
|---|---|---|
| Insorgenza della corrosione interstiziale (soluzione salina quasi neutra) | circa 70–100 °C | >200 °C |
| Temperatura critica di corrosione interstiziale (10% in FeCl₃) | circa 93 °C | >200 °C |
| Rischio di perdite nei giunti con guarnizione | Da moderata ad alta oltre i 70 °C | Minimo inferiore a 200 °C |
Limiti di temperatura e concentrazione — Quando il grado 7 non è sufficiente
Il grado 7 non è immune alla corrosione. Ecco i limiti pratici oltre i quali la resistenza viene meno:
| Medio | Limite di sicurezza per la classe 7 | Punto di rottura |
|---|---|---|
| HCl | ~271 TP3T a 25 °C; ~51 TP3T a 190 °C | >5% a 190 °C (disossigenato) |
| H₂SO₄ | ~451 °P3T a 25 °C; ~71 °P3T al punto di ebollizione | >10% a 190 °C |
| H₃PO₄ | ~801 °T a 25 °C; ~61 °T al punto di ebollizione | >15% a 60 °C |
| Cl₂ umido (gassoso) | Ottimo a tutte le temperature di utilizzo | Il Cl₂ secco è pericoloso (<1,51 TP3T H₂O) |
| HF | Non utilizzare — attacco rapido a qualsiasi concentrazione | Tutte le condizioni |
Avviso importante: Il grado 7 (e tutti i gradi di titanio) dovrebbe mai essere esposti all'acido fluoridrico (HF), anche in quantità minime. L'HF dissolve completamente il film passivo di TiO₂ e aggredisce in modo aggressivo il metallo di base. Se il flusso di processo contiene ioni fluoruro in condizioni acide, è necessario utilizzare un materiale diverso, solitamente Hastelloy C-276 o tantalio.
Titanio di grado 7 vs titanio di grado 11 — Le differenze fondamentali
Questa è la domanda che mi viene posta più spesso dai team di approvvigionamento e dai tecnici addetti alle specifiche: “Sono entrambi Ti-0,15Pd: qual è la differenza?”
La risposta breve: Il corso di chimica del 7° anno si basa sul programma di chimica del 2° anno (livello avanzato), mentre quello dell'11° anno si basa sul programma di chimica del 1° anno (livello base). Stesso palladio, stessa resistenza alla corrosione, ma proprietà meccaniche leggermente diverse.
Confronto della composizione chimica
| Elemento | Classe 7 (wt%) | 11° anno (wt%) |
|---|---|---|
| Titanio | Equilibrio | Equilibrio |
| Palladio | 0.12-0.25 | 0.12-0.25 |
| Ferro (Fe) | 0,30 max | 0,20 max |
| Ossigeno (O) | 0,25 max | 0,18 max |
| Carbonio (C) | 0,08 max | 0,08 max |
| Azoto (N) | 0,03 max | 0,03 max |
| Idrogeno (H) | 0,015 max | 0,015 max |
| Rimanenze (ciascuna) | 0,10 max | 0,10 max |
| Rimanenze (totale) | 0,40 max | 0,40 max |
La differenza sta nei limiti relativi al ferro e all'ossigeno. Il grado 11 prevede limiti più rigorosi per questi due elementi interstiziali: massimo 0,201% in peso di Fe e 0,181% in peso di O, contro lo 0,301% in peso di Fe e lo 0,251% in peso di O del grado 7. Anche il limite di carbonio differisce leggermente nell'ultima edizione della norma ASTM B265 (0,10% max per il Grado 7 contro 0,10% per il Grado 11, entrambi uguali). Si tratta della stessa distinzione chimica che separa il Grado 1 dal Grado 2 nel titanio non legato.

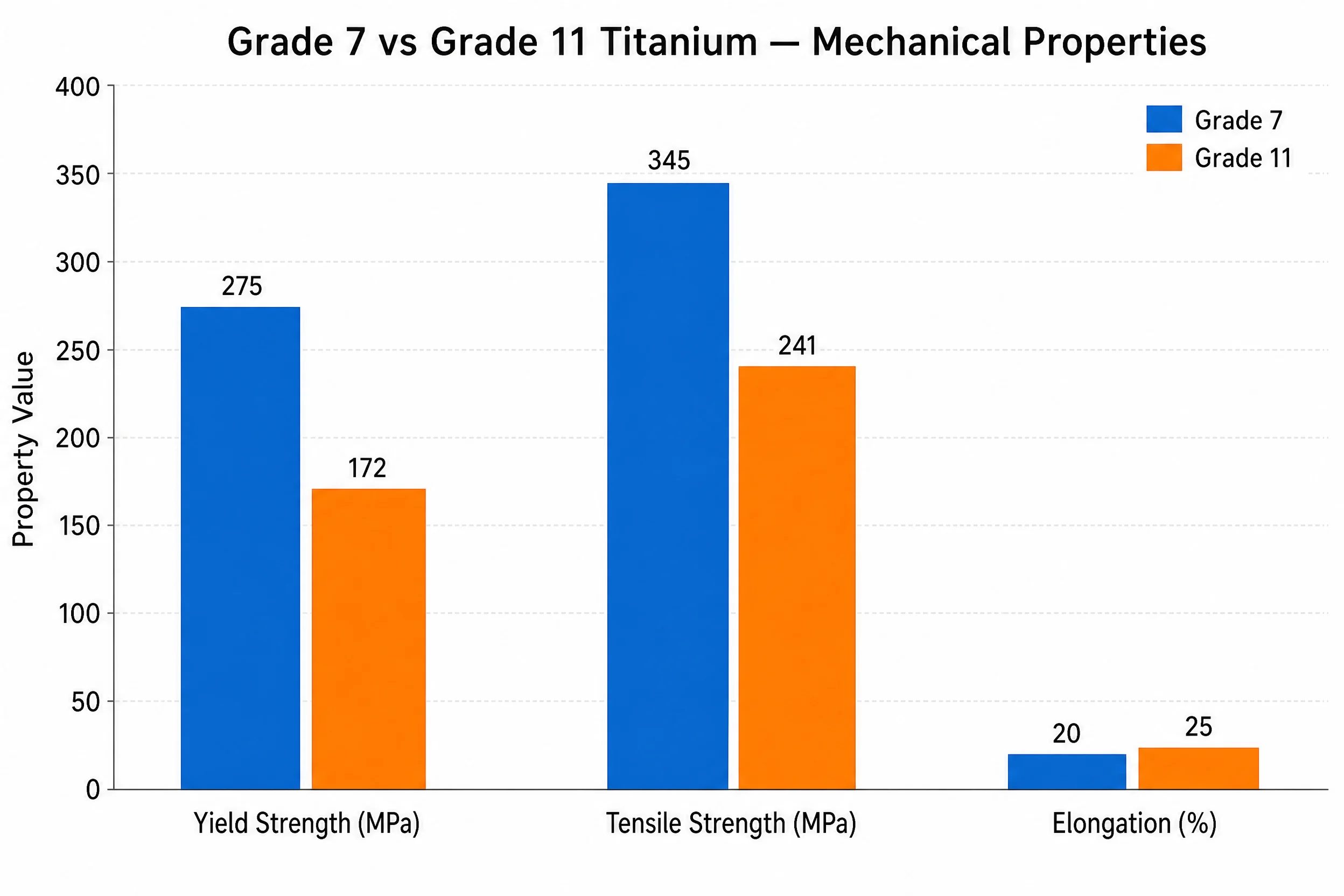

Confronto delle proprietà meccaniche
| Proprietà | Grado 7 | 11ª classe | Unità |
|---|---|---|---|
| Resistenza alla trazione (min) | 345 | 240 | MPa |
| Limite di snervamento, 0,2% (min) | 275 | 170 | MPa |
| Allungamento a 50 mm (min) | 20 | 24 | % |
| Durezza (tipica) | ~150 | ~145 | HV |
La classe 7 è più resistente di circa 441 TP3T in termini di resistenza alla trazione e 62% più resistente in termini di limite di snervamento rispetto al grado 11. Ciò è una conseguenza diretta del maggiore contenuto di elementi interstiziali (l'ossigeno e il ferro rafforzano il reticolo cristallino del titanio in fase alfa attraverso l'indurimento per soluzione solida).
Resistenza alla corrosione: c'è davvero una differenza?
A tutti gli effetti, no. Entrambe le qualità presentano lo stesso contenuto di palladio e si basano sullo stesso meccanismo di depolarizzazione catodica. I tassi di corrosione in HCl, H₂SO₄ e acidi organici sono sostanzialmente identici, entro i limiti dell'incertezza di misura.
C'è tuttavia una sottile differenza che vale la pena sottolineare: il minor contenuto di ferro del grado 11 può migliorare la resistenza a inizio della corrosione interstiziale in condizioni limite. Le particelle intermetalliche ricche di ferro (FeTi) possono fungere da siti anodici locali, e il limite di ferro più rigoroso del Grado 11 riduce la densità di queste particelle. Nella maggior parte delle applicazioni ingegneristiche, questa differenza è puramente teorica, ma se si stanno spingendo i limiti della resistenza alla corrosione interstiziale del titanio (ad esempio, salamoie clorurate calde a temperature superiori a 150 °C), il Grado 11 offre un piccolo margine aggiuntivo.
Costo, disponibilità e tempi di consegna
| Fattore | Grado 7 | 11ª classe |
|---|---|---|
| Maggiorazione di prezzo rispetto al Gr 2 | circa 2–3 volte | circa 2–3 volte |
| Disponibilità (fogli/lastre) | Facilmente reperibile | Moderato |
| Disponibilità (tubi) | Facilmente reperibile | Moderato |
| Tempi di consegna standard | 4–8 settimane | 6-12 settimane |
| Principali fornitori | TIMET, ATI, VSMPO, Kobe | I soliti + mulini specializzati |
| Quantità minima d'ordine | Inferiore (serie standard) | Di qualità superiore (spesso di serie) |
La classe 7 è l'opzione predefinita nella maggior parte dei mercati. Il Grado 11 viene specificato quando (a) l'applicazione richiede il massimo margine di resistenza alla corrosione e la riduzione della resistenza meccanica è accettabile, oppure (b) è richiesto da un codice o da una norma specifica (alcune specifiche del settore nucleare e farmaceutico indicano espressamente il Grado 11).
Quale scegliere?
Scegli il livello 7 quando:
- È necessaria una maggiore resistenza meccanica (serbatoi a pressione, componenti strutturali)
- L'applicazione comporta un carico ciclico o a fatica
- La disponibilità standard e tempi di consegna più brevi sono fondamentali
- Il costo per unità di peso è un fattore determinante (il grado 7 richiede meno materiale a parità di pressione nominale)
Scegli il 11° anno quando:
- È richiesta la massima resistenza alla corrosione interstiziale (contenitori per scorie nucleari, ambienti ultrapuri)
- L'applicazione è limitata dalla corrosione, non dalla resistenza (ad es. tubi a parete sottile, rivestimenti)
- Un codice specifico o una specifica del cliente richiede il grado 11
- Stai operando vicino al limite massimo di temperatura per il titanio in presenza di cloruri
Classe 7 contro Classe 2 e Classe 12 — Confronto generale dei contenuti
Il grado 7 non esiste di per sé. Quando si sceglie un titanio resistente alla corrosione, solitamente si opta tra quattro opzioni: Grado 2 (titanio CP di base), Grado 7 (arricchito con Pd), Grado 11 (arricchito con Pd, a basso contenuto di interstiziali) e Grado 12 (arricchito con Mo-Ni, Ti-0,3Mo-0,8Ni).
Tabella comparativa a tre voci
| Proprietà | Grado 2 | Grado 7 | Grado 12 |
|---|---|---|---|
| Composizione | CP Ti | Ti-0,15Pd | Ti-0,3Mo-0,8Ni |
| Resistenza alla trazione (min) | 345 MPa | 345 MPa | 483 MPa |
| Resistenza allo snervamento (min) | 275 MPa | 275 MPa | 345 MPa |
| Resistenza all'HCl (RT) | ~7% | ~27% | ~9% |
| Resistenza all'H₂SO₄ (a temperatura ambiente) | ~20% | ~45% | ~10% |
| Corrosione interstiziale (°C) | circa 70–100 | >200 | ~150 |
| Assorbimento di idrogeno in condizioni di CP | Basso | Moderato | da 3 a 20 volte superiore |
| Costo relativo | 1,0× | 2–3 volte | 1,3–1,5× |
| Il miglior ambiente | Acidi ossidanti, acqua di mare | Acidi riducenti, fessure | Acidi moderati, strutturali |
Quando il voto 2 è sufficiente (e quando non lo è)
Il grado 2 offre ottime prestazioni in ambienti ossidanti: acido nitrico (a qualsiasi concentrazione), cloro gassoso umido, acqua di mare (a temperature inferiori a 70 °C) e soluzioni clorurate neutre. Se il flusso di processo contiene ossigeno disciolto, agenti ossidanti o è leggermente alcalino, il Grado 2 è solitamente la scelta giusta — ed è notevolmente più economico.
Il livello 2 non viene superato quando:
- Sono presenti acidi riducenti (HCl >7%, H₂SO₄ >20%, a temperatura elevata)
- Esistono configurazioni a fessura in condizioni di servizio con cloruri ad alta temperatura (>70 °C)
- Il processo prevede l'uso di agenti riducenti che consumano l'ossigeno disciolto
Classe 7 contro Classe 12: Pd contro Mo-Ni
Il grado 12 utilizza un meccanismo di potenziamento della corrosione diverso: il molibdeno e il nichel agiscono modificando la composizione del film passivo anziché attraverso la depolarizzazione catodica. In pratica:
- Il 12° anno è più impegnativo (483 MPa a trazione contro 345 MPa) — utile per componenti sottoposti a pressione
- Il grado 7 presenta una maggiore resistenza alla corrosione nella resistenza agli acidi (il grado 12 resiste a circa 91% HCl a temperatura ambiente rispetto ai circa 271% del grado 7) e in condizioni di fessura
- Il grado 12 assorbe una quantità significativamente maggiore di idrogeno in condizioni di protezione catodica — un rischio di guasto ben noto nelle applicazioni offshore e sottomarine (Lunde et al., 1992)
- Il 12° anno costa meno più economico del Grado 7 (senza palladio), ma più costoso del Grado 2
Il mio consiglio: Se la resistenza alla corrosione è il fattore principale, specificare il Grado 7. Se occorre una resistenza meccanica maggiore e l'ambiente è moderatamente aggressivo (non in presenza di acidi totalmente riducenti), il Grado 12 offre una soluzione intermedia economicamente vantaggiosa. Evitare il Grado 12 in qualsiasi applicazione che preveda la protezione catodica: il problema dell'assorbimento di idrogeno è ben documentato.
Applicazioni pratiche e casi di studio
Tecnologia chimica — Scambiatori di calore e reattori
Grade 7 opera nel settore dei processi chimici da oltre 50 anni, occupandosi principalmente di scambiatori di calore, condensatori, ribollitori e raffreddatori a contatto con acidi aggressivi.
Servizio standard: Un'azienda chimica che utilizza scambiatori di calore a fascio tubiero in una soluzione di HCl a 3–51% in peso a una temperatura compresa tra 80 e 120 °C è passata dai tubi di Grado 2 a quelli di Grado 7 dopo aver riscontrato ripetuti guasti ai tubi ogni 18–24 mesi con il Grado 2. Con il Grado 7, gli stessi scambiatori hanno funzionato per Oltre 15 anni senza guasti ai tubi dovuti alla corrosione. All'acquisto iniziale, i tubi di grado 7 costano circa 2,5 volte di più rispetto a quelli di grado 2, ma il costo totale su un periodo di 20 anni è risultato inferiore alla metà, tenendo conto dei tempi di fermo, della manodopera necessaria per la sostituzione dei tubi e delle perdite di produzione.
Lui, dove il grado 7 è la prassi standard in CPI:
- Sistemi anodici per impianti di cloro-soda e trattamento della salamoia
- Linee di decapaggio acido (bagni di HCl e H₂SO₄)
- Servizio di produzione di acido acetico presso l'impianto PTA (acido tereftalico purificato)
- Reattori per la sintesi di prodotti farmaceutici intermedi
- Impianti per il trattamento di acidi organici (formico, ossalico, citrico)
Sistemi di desolforazione dei gas di combustione (FGD)
Gli scrubber FGD nelle centrali elettriche a carbone sottopongono i materiali a una combinazione aggressiva di acido solforico/solforoso, cloruri e sbalzi di temperatura compresi tra 50 °C e 150 °C. Il grado 7 è il grado standard di titanio utilizzato per il rivestimento dei condotti FGD, le pale delle serrande e i componenti degli ugelli di spruzzatura nella zona di ingresso della torre di assorbimento, dove la concentrazione di cloruri e l'acidità sono più elevate.
Contenimento delle scorie nucleari
Questa applicazione merita una menzione speciale. Il Dipartimento dell'Energia degli Stati Uniti ha valutato il titanio di grado 7 come materiale principale per i contenitori destinati al deposito di scorie nucleari proposto a Yucca Mountain. La valutazione (documentata in Schutz et al., 2005, Corrosione, vol. 61) ha concluso che il grado 7 offre un'eccezionale resistenza alla corrosione a lungo termine nell'ambiente previsto per il deposito — compresa la resistenza alla corrosione localizzata (interstiziale e puntiforme) per Oltre 10.000 anni nelle condizioni termiche e chimiche previste.
Sebbene il progetto di Yucca Mountain non sia stato infine realizzato come previsto, la valutazione tecnica ha prodotto la raccolta di dati sulla corrosione più completa mai realizzata per il titanio di grado 7 — e tali dati sono ora utilizzati come riferimento in tutto il settore.
Settore farmaceutico e dell'industria alimentare
Il grado 7 trova impiego nel settore della lavorazione farmaceutica, dove le apparecchiature devono resistere a ripetuti cicli CIP (clean-in-place) con soluzioni acide e alcaline. L'aggiunta di palladio offre un margine di sicurezza supplementare contro la corrosione interstiziale nei giunti con guarnizioni, un punto di cedimento comune nelle apparecchiature di processo sanitarie.
Analisi dei costi — Il sovrapprezzo del palladio è giustificato?
Maggiorazione di prezzo rispetto al grado 2
Il settimo anno costa in genere 2–3 volte il prezzo del titanio di grado 2 per unità di peso. Il sovrapprezzo è determinato quasi interamente dal contenuto di palladio — pari a circa 0,151% in peso — e dal prezzo del palladio, che si attesta tra 1.490 e 1.100 dollari l'oncia (intervallo 2024–2025), il solo contenuto di Pd aggiunge circa $5–15 per chilogrammo di lega a seconda delle condizioni di mercato.
| Forma del prodotto | Fascia di prezzo per la seconda elementare | Fascia di prezzo per la classe 7 | Premio |
|---|---|---|---|
| Foglio/Lastra | $25–40/kg | $55–90/kg | ~2,2× |
| Tubo senza saldature | $40–65/kg | $85–150/kg | ~2,3× |
| Barra | $ 20–35/kg | $50–80/kg | ~2,4× |
(Prezzi indicativi basati sui dati di mercato relativi al periodo 2024–2025. I prezzi effettivi variano in base alla quantità, alle specifiche e al fornitore.)
Modello del costo totale di proprietà
Il sovrapprezzo delle materie prime sembra notevole se considerato isolatamente. Tuttavia, per le applicazioni in cui la corrosione è un fattore critico, il costo totale di proprietà (TCO) racconta una storia diversa:
Scenario: scambiatore di calore a fascio tubiero, HCl 3% a 95 °C
| Fattore di costo | Grado 2 | Grado 7 |
|---|---|---|
| Costo iniziale del fascio tubiero | $50,000 | $115,000 |
| Durata prevista del tubo | 1,5–2 anni | 15–20+ anni |
| Sostituzione dei tubi ogni 20 anni | 10–13 sostituzioni | Sostituzione 0–1 |
| Costo totale dei tubi nell'arco di 20 anni | da 1.400.000 a 1.450.000 | da 115.000 a 230.000 |
| Costo dei tempi di inattività per sostituzione (stima) | da 15.000 a 50.000 | Minimo |
| Costo totale su 20 anni | da 1.450.000 a 1.4.300.000 | da 115.000 a 280.000 |
La seconda media si ripaga da sola nel corso del primo ciclo di sostituzione dei tubi. Il ragionamento vale anche per qualsiasi applicazione in cui il Grado 2 sarebbe soggetto a corrosione attiva: ecco perché la maggior parte degli ingegneri di processo esperti opta di default per il Grado 7 (o il Grado 12) in caso di impiego in ambiente acido, piuttosto che cercare di “risparmiare” utilizzando il Grado 2.
Quando la seconda media non si ripaga da sola
La classe 7 è eccessiva quando:
- Il fluido di processo è puramente ossidante (acido nitrico, acido cromico, Cl₂ umido)
- Le temperature di esercizio rimangono al di sotto dei 70 °C in assenza di geometrie a fessura
- Le attrezzature sono di consumo o hanno una durata limitata (installazioni temporanee, impianti pilota)
- I vincoli di bilancio impongono soluzioni a costo minimo e l'accettazione del rischio è documentata
Riferimenti alle norme e alle specifiche ASTM
Il grado 7 è disciplinato da una serie completa di norme ASTM e internazionali. Questo riepilogo delle corrispondenze riunisce tutte le specifiche in un'unica tabella.
Standard per tipologia di prodotto
| Forma del prodotto | Standard ASTM | Equivalente ASME | AMS | ISO/JIS |
|---|---|---|---|---|
| Foglio, nastro, lastra | B265 | SB-265 | — | ISO 5832-2 |
| Barra, billetta | B348 | SB-348 | AMS 4926 | JIS H 4650 |
| Tubo senza saldature | B338 | SB-338 | — | — |
| Tubo saldato | B862 | SB-862 | — | — |
| Tubo (senza saldatura) | B861 | SB-861 | — | — |
| Tubo (saldato) | B862 | SB-862 | — | — |
| Pezzi forgiati | B381 | SB-381 | — | — |
| Filo | B863 | — | — | — |
| Raccordi | B363 | SB-363 | — | — |
| Fusioni | B367 | SB-367 | — | — |
Scheda tecnica sintetica per la classe 7
- UNS: R52400
- Codice materiale: 3.7235
- Designazione: Ti 1 Pd (7° anno) / Ti 1 Pd (11° anno)
- Nomi commerciali più diffusi: Ti-Pd, TiPd, Ti-0,15Pd
Designazioni dei gradi correlate (per riferimento incrociato)
| Grado | UNS | Descrizione |
|---|---|---|
| Grado 1 | R50250 | CP Ti, bassa resistenza |
| Grado 2 | R50400 | CP Ti, standard |
| Grado 7 | R52400 | CP Ti + 0,151 TP3T Pd |
| 11ª classe | R52250 | CP Ti (bassa intensità) + 0,151 TP3T Pd |
| Grado 12 | R53400 | Ti-0,3Mo-0,8Ni |
| 16° grado | R50402 | CP Ti + 0,051 TP3T Pd |
| 17° grado | R52252 | CP Ti (bassa intensità) + 0,051 TP3T Pd |
| Grado 26 | R53404 | Ti-0,3Mo-0,8Ni (variante a basso contenuto di Ru) |
| Grado 27 | R53405 | Ti-0,08Ru |
Aspetti relativi alla saldatura e alla lavorazione
Saldatura di grado 7
Il grado 7 viene saldato utilizzando le stesse tecniche GTAW (TIG) e GMAW (MIG) impiegate per gli altri gradi di titanio CP. Le differenze principali:
- Metallo d'apporto: Utilizzo ERTi-7 (AWS A5.16) filo d'apporto, che corrisponde al contenuto di palladio del metallo di base. L'uso del filo d'apporto ERTi-2 (non legato) diluirebbe il contenuto di Pd nella saldatura e ridurrebbe la resistenza alla corrosione nella zona di saldatura.
- Gas di protezione: Utilizzare argon di elevata purezza (minimo 99,9991%) con schermatura di coda e spurgo posteriore. La saldatura del titanio è estremamente sensibile alla contaminazione da ossigeno e azoto: qualsiasi scolorimento che vada oltre il colore paglierino chiaro indica la presenza di contaminazione.
- Potenza termica: Mantenere un apporto di calore moderato. Un apporto di calore eccessivo non provoca gli stessi problemi che si riscontrano nell'acciaio inossidabile (sensibilizzazione), ma amplia la zona termicamente alterata e può aumentare la dimensione dei grani.
- Ispezione post-saldatura: Ispezione visiva del colore (sono accettabili tonalità che vanno dall'argento al paglierino chiaro; il blu, il grigio o il bianco indicano la presenza di contaminazioni). Prove radiografiche (RT) o prove con liquidi penetranti (PT) secondo i requisiti normativi.
Note sulla realizzazione
- Il grado 7 presenta la stessa lavorabilità del grado 2: può essere piegato a freddo, imbutito e tornito secondo le tecniche standard di lavorazione del titanio
- Il ritorno elastico è paragonabile al grado 2
- I parametri di lavorazione sono identici a quelli del Grado 2 (utilizzare utensili affilati, basse velocità, avanzamenti elevati e abbondante refrigerante)
- Avvertenza relativa all'infragilimento da idrogeno: Evitare l'esposizione prolungata ad ambienti ricchi di idrogeno con temperature superiori a 300 °C. Se si intende utilizzare il grado 7 in combinazione con la protezione catodica, limitare il potenziale di protezione catodica a -800 mV rispetto al SCE per impedire un eccessivo assorbimento di idrogeno.
Guida decisionale — È opportuno specificare il grado 7?
Utilizza questo schema per capire se il Grado 7 è il materiale più adatto alla tua applicazione.
Criteri di selezione
Iniziamo dall'ambiente di processo:
- Quali sostanze chimiche sono presenti?
- Acidi riducenti (HCl, H₂SO₄, acidi organici) → Livello 7
- Solo acidi ossidanti (HNO₃, acido cromico) → È sufficiente il grado 2
- Acidi misti (ossidanti + riducenti) → Consigliato per il 7° anno
- Acido fluoridrico (HF) → Nessuno dei due — utilizzare Hastelloy C-276 o tantalio
- Qual è l'intervallo di temperatura?
- A temperature inferiori a 70 °C e in assenza di fessure → il grado 2 è spesso sufficiente
- 70–200 °C in presenza di cloruri o acidi → Si raccomanda il grado 7
- Oltre i 200 °C → Il grado 7 potrebbe raggiungere i propri limiti; valutare le condizioni specifiche
- Sono presenti geometrie a fessura?
- Guarnizioni, giunti sovrapposti, depositi, zone di ristagno → Grado 7 fortemente raccomandato
- Nessuna fessura, design a flusso pieno → Il grado 2 potrebbe essere accettabile
- Quali sono le conseguenze di un fallimento?
- Applicazioni critiche per la sicurezza o con costi elevati legati ai tempi di inattività → Grado 7 (margine aggiuntivo giustificato)
- Non critico, facile accesso per la sostituzione → Grado 2 accettabile se entro i limiti
- È prevista la protezione catodica?
- Sì → Grado 7 con cautela (limitare il potenziale di CP); il grado 12 è rischioso
- No → Livello 7 o Livello 2 in base ad altri criteri
Matrice decisionale rapida
| La tua situazione | Grado consigliato |
|---|---|
| Acqua di mare, <70 °C, senza fessure | Grado 2 |
| Acqua di mare, >70 °C o fessure | Grado 7 |
| HCl diluito (<5%), <100 °C | Grado 7 |
| HCl concentrato (>10%), a qualsiasi temperatura | Non è titanio — prendere in considerazione l'Hastelloy/tantalio |
| H₂SO₄ diluito (<101 °C), <100 °C | Grado 7 |
| Acido nitrico, a qualsiasi concentrazione | Grado 2 |
| Cloro gassoso umido | Grado 2 |
| Soluzione salina di cloruro acido, >100 °C | Grado 7 |
| Acidi organici, ebollizione | Grado 7 |
| Servizio CIP per il settore farmaceutico | Grado 7 |
| Contenimento delle scorie nucleari | 7ª classe o 11ª classe |
Conclusione
Il titanio di grado 7 occupa una posizione specifica e ben meritata nel panorama dei materiali resistenti alla corrosione. Non si tratta di un semplice upgrade del grado 2 per uso generico, bensì di una soluzione mirata per gli ambienti in cui il grado 2 non è all'altezza: soluzioni acide, impiego in presenza di cloruri ad alta temperatura e geometrie soggette a corrosione interstiziale.
L'aggiunta di palladio è minima ma rivoluzionaria. Quel quarto di percento di Pd modifica l'elettrochimica sulla superficie metallica, consentendo una ripassivazione spontanea in condizioni in cui il titanio non legato si corroderebbe a velocità di decine di millimetri all'anno. I fattori di miglioramento — 55 volte in HCl bollente, 96 volte in H₂SO₄ bollente, 48 volte in acido formico bollente — non sono guadagni marginali. Rappresentano la differenza tra una durata del tubo di 2 anni e una di 20 anni.
Quando si deve scegliere tra il grado 7 e il grado 11, la decisione dipende solitamente dai requisiti di resistenza e dalla disponibilità. Il grado 7 è lo standard nella maggior parte dei settori industriali; il grado 11 è riservato alle applicazioni che richiedono la massima resistenza alla corrosione, laddove è accettabile una resistenza meccanica ridotta.
E quando si confronta il grado 7 con il grado 12 (Ti-Mo-Ni), è bene ricordare che la resistenza alla corrosione e la resistenza meccanica hanno effetti opposti. Il grado 12 è più resistente e meno costoso, ma meno resistente alla corrosione, specialmente in condizioni di corrosione interstiziale e in presenza di protezione catodica.
In conclusione: Se il vostro processo prevede l'uso di acidi riducenti, cloruri a caldo o geometrie con fessure — e avete già stabilito che il titanio è la classe di materiali più adatta — il grado 7 è quasi certamente la scelta giusta. Il sovrapprezzo per il palladio si ammortizza già nel primo ciclo di manutenzione.
Domande frequenti
A cosa serve il titanio di grado 7?
Il titanio di grado 7 (Ti-0,15Pd) viene utilizzato principalmente nelle apparecchiature per la lavorazione chimica — scambiatori di calore, condensatori, vasche di reazione e tubazioni — dove la presenza di acidi riducenti (HCl, H₂SO₄), soluzioni clorurate calde o il rischio di corrosione interstiziale rendono il grado 2 inadeguato. È inoltre lo standard nei sistemi di desolforazione dei gas di combustione, nel contenimento delle scorie nucleari e nelle apparecchiature per la lavorazione farmaceutica.
Qual è la differenza tra il titanio di grado 7 e quello di grado 11?
Entrambi i gradi contengono palladio 0,12–0,25% e offrono una resistenza alla corrosione equivalente. La differenza risiede nella composizione chimica di base: il grado 7 utilizza la composizione chimica di base del grado 2 (limiti più elevati di ferro e ossigeno), il che gli conferisce una resistenza maggiore (345 MPa a trazione). Il grado 11 utilizza la composizione chimica di base del grado 1 (limiti inferiori di ferro e ossigeno), il che gli conferisce una resistenza inferiore (240 MPa a trazione) ma un margine di resistenza alla corrosione interstiziale leggermente migliore. Il grado 7 è più ampiamente disponibile ed è la scelta predefinita nella maggior parte dei mercati.
Il titanio di grado 7 è più resistente alla corrosione rispetto a quello di grado 2?
Sì, in modo significativo — ma solo in ambienti riducenti. In presenza di acidi ossidanti (acido nitrico, acido cromico) e di soluzioni neutre di cloruro, il Grado 7 e il Grado 2 presentano prestazioni simili. In presenza di acidi riducenti (HCl, H₂SO₄) e in condizioni di fessura, il Grado 7 offre una resistenza alla corrosione da 40 a oltre 1.000 volte superiore rispetto al Grado 2.
Quanto costa il titanio di grado 7 rispetto a quello di grado 2?
Il Grado 7 costa in genere 2-3 volte il prezzo del Grado 2 per unità di peso. Il sovrapprezzo è dovuto principalmente al contenuto di palladio. Tuttavia, nelle applicazioni in cui la resistenza alla corrosione è fondamentale, il costo totale di proprietà su un arco di 20 anni è spesso inferiore per il Grado 7, poiché elimina la necessità di sostituzioni ripetute dei tubi o dei componenti.
Cos'è la lega di titanio e palladio?
La lega di titanio-palladio (comunemente denominata Grado 7 o Grado 11) è costituita da titanio commercialmente puro con una piccola aggiunta di palladio compresa tra lo 0,12% e lo 0,251%. Il palladio migliora la resistenza alla corrosione attraverso la depolarizzazione catodica: catalizza la reazione di evoluzione dell'idrogeno sulla superficie metallica, spostando il potenziale di corrosione al di sopra del potenziale di Flade e consentendo la ripassivazione spontanea del film protettivo di ossido di TiO₂ anche in ambienti acidi riducenti (non ossidanti).
Il titanio di grado 7 può essere utilizzato in presenza di acido cloridrico?
Sì. Il grado 7 resiste all'acido cloridrico fino a una concentrazione di circa 27% a temperatura ambiente e di circa 5% a 190 °C in condizioni di deaerazione. In condizioni di aerazione o in presenza di agenti ossidanti (Fe³⁺, Cu²⁺, HNO₃), il limite di resistenza si estende ulteriormente. Il grado 2 resiste solo a circa 7% di HCl a temperatura ambiente.
Il titanio di grado 7 è saldabile?
Sì. Il grado 7 viene saldato utilizzando tecniche standard GTAW (TIG) o GMAW (MIG) per il titanio con filo d'apporto ERTi-7 (con contenuto di palladio corrispondente). Utilizzare una protezione di argon ad alta purezza (99,999% min), una protezione di scia e un spurgo posteriore. La saldabilità è sostanzialmente identica a quella del Grado 2, con l'unica differenza nella scelta del metallo d'apporto.
Qual è il tipo di titanio più resistente alla corrosione?
Tra i gradi di titanio standard disponibili in commercio, il Grado 7 e il Grado 11 (entrambi Ti-0,15Pd) offrono la massima resistenza alla corrosione generale in ambienti con acidi riducenti. Per quanto riguarda specificamente la corrosione interstiziale, il Grado 11 presenta un leggero vantaggio grazie al suo contenuto interstiziale inferiore. Nessuno dei due gradi resiste all'acido fluoridrico: per l'impiego con HF sono necessarie leghe a base di nichel (Hastelloy C-276) o tantalio.
Il titanio di grado 7 può essere utilizzato in ambiente marino?
Sì. Il grado 7 offre un'eccellente resistenza all'acqua di mare ed è specificatamente raccomandato per acqua di mare calda (>70 °C), acqua di mare inquinata o qualsiasi applicazione in ambiente marino che comporti geometrie a fessura. Il grado 2 è sufficiente per l'acqua di mare a temperature inferiori a 70 °C senza fessure, ma il grado 7 offre un margine aggiuntivo contro la corrosione interstiziale in corrispondenza dei giunti con guarnizioni e in condizioni di deposito.
Qual è il numero UNS del titanio di grado 7?
La denominazione UNS (Unified Numbering System) per il titanio di grado 7 è R52400. Il grado 11 (la variante a basso interstizio) è designato R52250.
