티타늄 단조는 제어된 열과 압력을 사용하여 티타늄 합금을 항공우주, 의료 및 산업 응용 분야를 위한 고강도, 최종 형상에 가까운 부품으로 성형합니다. 두 가지 주요 방법(자유 단조 및 폐쇄 단조)은 툴링 복잡성, 기하학적 기능 및 경제적 손익분기점에서 차이가 있습니다. 온도 제어는 필수적입니다. 가장 널리 단조되는 합금인 Ti-6Al-4V는 995°C 근처에 베타 전이점(beta transus)을 가지며, 대부분의 최종 단조 단계는 최적의 피로 수명과 인성을 제공하는 이중 알파-베타 미세 구조를 보존하기 위해 875-950°C를 목표로 합니다. 이 범위를 초과하면 결정립 구조가 저하되고, 이 범위 미만으로 떨어지면 균열 및 불완전한 변형의 위험이 있습니다. 이 가이드는 세 가지 단조 방법, 합금별 온도 매개변수, 금형 선택 로직, 그리고 어떤 일반적인 기사에서도 언급하지 않는 알파 케이스(alpha case) 위험을 다룹니다.
티타늄 단조란 무엇인가요?
티타늄 단조는 고체 변형 공정입니다. 가열된 티타늄 빌렛을 금형 사이에서 프레스하거나 해머링하거나 압착하여 정제된 방향성 결정립 구조를 가진 최종 형상에 가까운 부품을 생산합니다. 금속을 녹여 주형에 붓는 주조와 달리 단조는 액상선을 넘어가지 않습니다. 합금과 목표 미세 구조에 따라 일반적으로 800-1050°C 범위에서 금속이 고체 상태로 유지되는 동안 작업을 합니다.
바 스톡(bar stock)으로 기계 가공하는 대신 단조를 하는 이유는 무엇일까요? 결정립 유동. 티타늄을 단조하면 결정립 구조가 연결봉 필렛, 블레이드 뿌리 형상, 임플란트 스템과 같은 부품의 윤곽을 따릅니다. 이 정렬된 결정립 유동은 등방성 바(bar)에서 가공된 부품에 비해 피로 강도와 파괴 인성을 높입니다. 항공기 구조 브래킷이나 척추 임플란트의 경우, 이러한 차이는 학술적인 것에 그치지 않습니다.
그 대가는 공정의 복잡성입니다. 티타늄의 좁은 고온 가공 범위, 650°C 이상에서의 높은 반응성, 그리고 베타 전이점(beta transus)을 가로질러 급격하게 변하는 유동 응력은 단조 공장이 정밀한 온도 제어, 적절한 윤활 시스템, 그리고 — 등온 작업을 위해서는 — 특수 니켈 초합금으로 만든 금형이 필요하다는 것을 의미합니다.
세 가지 주요 티타늄 단조 방법
자유 단조와 폐쇄 단조를 직접 비교하기 전에, 생산 티타늄 단조에 사용되는 세 가지 방법을 모두 이해하는 것이 도움이 됩니다:
자유 단조
빌렛은 작업물을 완전히 감싸지 않는 평평하거나 단순한 윤곽의 금형 사이에서 변형됩니다. 여분의 재료는 자유롭게 바깥쪽으로 흘러나옵니다. 작업자는 목표 형상을 만들기 위해 빌렛을 여러 번 재배치하고 다시 타격합니다. 이 방법은 100kg의 구조 블록부터 40,000kg의 랜딩 기어 단조품까지 매우 큰 부품을 처리합니다.
폐쇄형 다이 단조 (임프레션 다이 단조)
다이 세트에 성형된 공동이 가공됩니다. 빌렛은 공동에 놓여지고, 인상이 채워질 때까지 압축되며, 과도한 재료는 플래시 랜드(flash land)를 통해 빠져나갑니다. 플래시는 단조 후 다듬어집니다. 폐쇄형 다이 단조는 더 엄격한 치수 공차로 거의 최종 형상을 달성하여 후속 가공을 줄여줍니다.
등온 단조 (고온 다이 단조)
빌렛과 다이 세트 모두 스트로크 전반에 걸쳐 동일한 고온(티타늄 합금의 경우 일반적으로 850–950°C)으로 유지됩니다. 공작물과 다이 사이의 온도 구배를 제거하면 균열 없이 매우 느린 변형률과 매우 큰 감소가 가능합니다. 비용 프리미엄은 상당하지만(초합금 다이, 진공 또는 불활성 분위기 프레스 챔버), 등온 단조는 형상, 미세 구조 균일성, 재료 활용도가 동시에 중요한 복잡한 티타늄 디스크, 블리스크, 일체형 블레이드 로터에 적합한 방법입니다.
| 방법 | 공구 비용 | 기하학적 복잡성 | 일반적인 부품 크기 | 최상의 대상 |
|---|---|---|---|---|
| 오픈 다이 | 낮음 | 낮음–중간 | 10 kg ~ 40,000+ kg | 대형 구조 부품, 프로토타입 물량, 빌렛 전환 |
| 밀폐형 다이 | 중간-높음 | 중간-높음 | 0.1 kg–500 kg | 생산 실행, 준정형, 정밀 공차 |
| 등온 | 매우 높음 | 높음 | 0.5 kg–200 kg | 복잡한 디스크, 블리스크, 얇은 웹 항공우주 부품 |

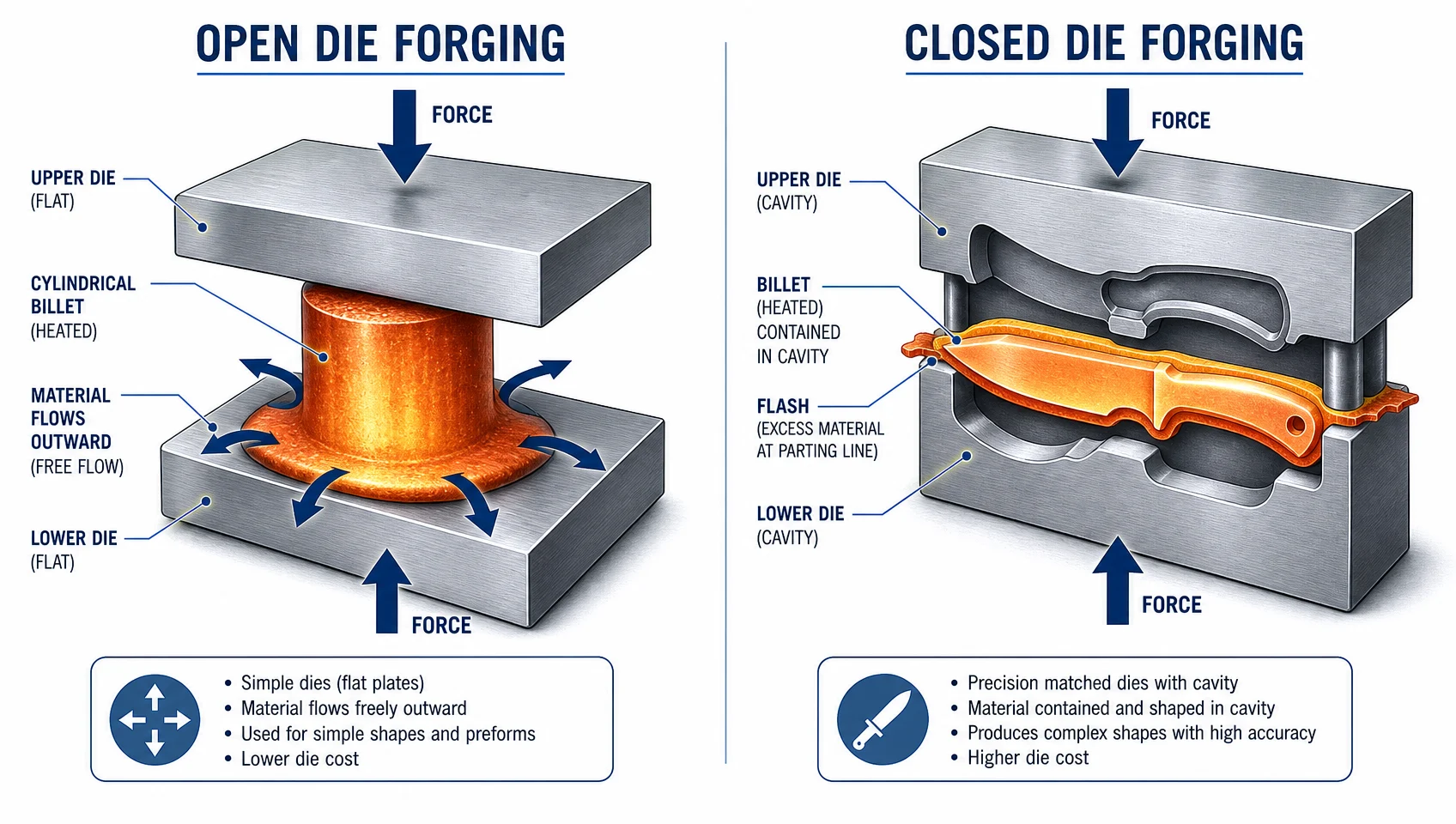

개방형 다이 대 밀폐형 다이 티타늄 단조: 실용적 비교
개방형 다이와 밀폐형 다이의 선택은 기술적인 능력만으로 결정되는 경우가 거의 없으며, 생산량, 형상, 공차, 그리고 후속 가공을 포함한 총 소유 비용의 함수입니다.
| 요인 | 오픈 다이 | 밀폐형 다이 |
|---|---|---|
| 다이 비용 | 낮음 (평평하거나 단순한 다이) | 높음 (정밀 가공된 각인) |
| 부품 복잡성 | 단순–보통 (원통, 링, 블록, 샤프트) | 보통–복잡 (에어포일 단면, 플랜지 부품, 순형 프로파일) |
| Dimensional 공차 | 일반적으로 ±1–3mm; 후속 기계 가공 필요 | 일반적으로 ±0.3–0.8mm; 기계 가공 여유 감소 |
| 최소 경제 규모 | 1–50개 | 일반적으로 50–5,000개 이상 (공구 비용 상각) |
| 최대 부품 중량 | 40,000kg 이상 | 티타늄의 경우 약 500kg (프레스 용량에 따라 다름) |
| 자료 활용 | 낮음 — 더 많은 가공 여유 필요 | 높음 — 니어-넷 셰이프, 폐기물 감소 |
| 초도품 제작 소요 시간 | 짧음 (금형 설계/제작 없음) | 김 (금형 제작에 4~6주 소요) |
| 플래시 트리밍 필요 | 아니요 | 예 (닫힌 금형은 플래시를 생성함) |
| 결정립 유동 제어 | 크고 단순한 형상에 적합 | 복잡한 형상에 탁월 |
| 대표적인 적용 분야 | 랜딩 기어 단조품, 빌렛 분해, 대형 구조 블록, 링 | 터빈 블레이드, 구조 브래킷, 임플란트, 연결봉 |
실용적인 규칙: 복잡한 부품을 50개 미만으로 생산하는 경우, 폐쇄 단조의 금형 비용은 거의 수익성이 없습니다. 자유 단조는 시제품, 예비 부품 및 대량 구조 형상에 적합합니다. 폐쇄 단조는 재료 절감 및 가공 시간 단축이 툴링 투자보다 클 때 (일반적으로 최종 형상에 가까운 폐쇄 단조가 자유 단조 프리폼에 비해 가공 시간을 30-70% 절약할 때) 매력적입니다.
티타늄 단조 공장의 견적을 검토했던 경험에 따르면, 손익분기점 생산량은 거의 사전에 명시되지 않습니다. 공급업체에 10개, 50개, 200개, 1,000개 생산량에 따른 개당 비용 곡선을 보여달라고 요청하십시오. 교차 지점이 어떤 공정이 귀하의 프로그램에 진정으로 합리적인지 밝혀줄 것입니다.
티타늄 단조 온도 매개변수: 중요한 수치들
이것이 대부분의 기사가 실패하는 지점입니다. “티타늄은 800-950°C에서 단조된다”고 말하는 것은 “강철은 400-1200°C에서 열처리된다”고 말하는 것과 같습니다. 기술적으로는 포괄적이지만, 실제로는 쓸모가 없습니다. 관련 매개변수는 합금별, 상 영역별이며, 변형률과 상호작용합니다.

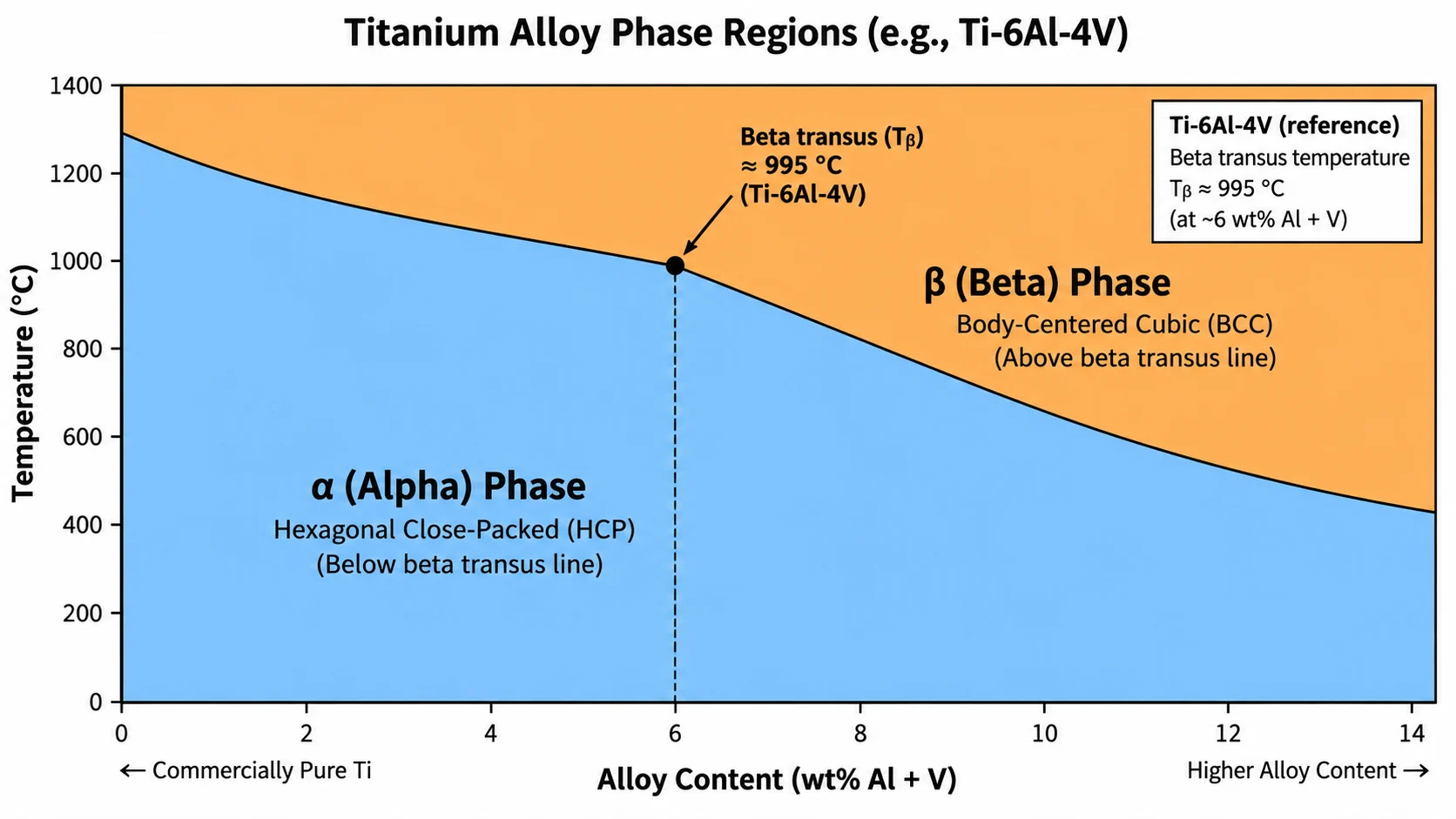

베타 변태: 모든 것이 정의되는 기준선
모든 티타늄 합금은 베타 변태 온도(beta transus temperature)를 가지고 있습니다. 이는 미세 구조가 완전히 체심 입방 베타상인 지점이며, 그 아래에서는 두 상인 알파+베타 구조가 존재합니다. Ti-6Al-4V의 경우, 이 온도는 대략 995°C (정확한 화학 성분에 따라 ±15°C 변화하므로, 모든 롯트를 테스트해야 합니다.).
베타 변태 온도 이하에서의 단조(알파-베타 단조)는 이중 상 미세 구조를 보존하고 미세화합니다. 그 결과는 좋은 연성과 피로 저항성을 가진 등축정 또는 이중 모드 알파 결정립입니다. 베타 변태 온도 이상에서의 단조(베타 단조)는 라멜라 위드만슈테텐 구조를 생성하는데, 이는 더 높은 크리프 저항성과 파괴 인성을 가지지만, 일반적으로 피로 강도와 연성은 낮습니다. 어느 쪽도 보편적으로 우수하지 않으며, 선택은 응용 분야에 따라 결정됩니다.
합금별 단조 온도 참조
| 합금 | 베타 변태 (근사치) | 알파-베타 단조 구간 | 베타 단조 범위 | 참고 |
|---|---|---|---|---|
| Ti-6Al-4V(5등급) | ~995°C | 875–950°C | 1000–1060°C | 가장 널리 단조됨; 최종 패스는 일반적으로 상변태 온도보다 약 50°C 낮음 |
| Ti-6Al-4V ELI(23등급) | 약 990°C | 875–945°C | 995–1050°C | 낮은 침입형 원소; 더 엄격한 O2 제어 필요 |
| CP 티타늄(2등급) | 약 890°C | 750–875°C | 895–950°C | 낮은 유동 응력; 단조하기 쉬움; 주로 화학/해양 산업에서 사용됨 |
| Ti-17 (Ti-5Al-2Sn-2Zr-4Mo-4Cr) | ~880–900°C | 830–875°C | 890–940°C | 니어 베타; 고강도; 팬 디스크용으로 종종 베타 단조됨 |
| Ti-6242 (Ti-6Al-2Sn-4Zr-2Mo) | ~995°C | 900–960°C | 1000–1050°C | 크리프 저항성; 고온 엔진 디스크에 사용됨 |
출처: titanium.org World Conference Proceedings 2007; Springer MetTransA 2021; BenchChem Ti-17 Technical Protocol
최종 단조 공정 온도가 중요한 이유
2007년 titanium.org 세계 회의 연구에 따르면 Ti-6Al-4V의 최종 알파-베타 단조 단계는 .
실질적인 의미: 공급업체가 Ti-6Al-4V를 .
변형률: 대부분의 기사에서 간과하는 매개변수
온도만으로는 안전한 단조 구간을 정의할 수 없습니다. 티타늄은 빠른 변형 중에 상당한 단열 가열을 발생시키므로 변형률이 중요합니다. 940°C로 예열된 빌렛은 높은 램 속도에서 행정 중간에 베타 변태점 이상으로 온도가 상승할 수 있어, 알파-베타 작업을 의도치 않은 베타 단조로 바꾸고 공정 제어를 불가능하게 만듭니다. Ti-6Al-4V 열간 단조에 대한 연구는 안전한 변형률 상한선을 다음과 같이 설정합니다. ≤10 s⁻¹ 표준 알파-베타 단조의 경우이며, 등온 공정은 미세 구조 회복을 위해 의도적으로 훨씬 느리게(0.001–0.01 s⁻¹) 진행됩니다.
온도 체제가 미세 구조를 형성하는 방법 — 그리고 왜 그것이 중요한가
온도 체계는 최종 미세구조를 결정하며, 이는 기계적 특성을 결정합니다. 이러한 연관성은 직접적이고 정량화할 수 있습니다:
알파-베타 단조 (베타 변태점 이하):
- 변태된 베타 매트릭스에서 등축 일차 알파 결정립 생성
- 높은 피로 강도, 우수한 연성, 보통 수준의 인성
- 회전하는 에어포일, 구조 브래킷, 임플란트용
베타 단조 (베타 변태점 이상):
- 베타 기지 내에 층상 또는 콜로니 알파를 생성 (Widmanstätten 구조)
- 높은 파괴 인성 및 크리프 저항성, 낮은 피로 강도
- 팬 디스크, 두꺼운 단면 구조 부품, 일부 랜딩 기어 부품의 목표
알파 케이스 문제
티타늄은 약 600–650°C 이상에서 산소를 빠르게 흡수합니다. 600–650°C 공기나 산화성 분위기에서 형성됩니다. 이는 단단하고 부서지기 쉬우며 균열에 취약한 산소 농축 표면층인 '알파 케이스'를 형성합니다. 알파 케이스는 피로 수명을 감소시키므로 기계 가공이나 화학 밀링을 통해 제거해야 합니다. 항공우주 부품의 경우, 감지되지 않은 알파 케이스는 불량 판정 기준이 됩니다.
실제 적용: 고온에서의 가열 및 단조 작업 시에는 알파 케이스 생성을 최소화하기 위해 보호 분위기, 적절한 윤활제 도포 또는 엄격한 온도 유지 시간 관리가 필수적입니다. 대기 제어 없이 티타늄을 단조하는 공급업체에게는 이러한 위험을 어떻게 관리하는지 구체적으로 문의해야 합니다.
올바른 공정 선택: 의사 결정 프레임워크
다음 질문들을 순서대로 살펴보세요:
1. 부품 중량 및 크기
- 500kg 초과 또는 밀폐형 다이 프레스 용량을 초과하는 형상 → 오픈 다이만이 유일한 옵션
- 500kg 미만이며 형상이 실현 가능한 경우 → 다음 단계로 진행
2. 기하학적 복잡성
- 단순한 형상(원통, 디스크, 링, 블록) → 오픈 다이가 효과적이고 비용이 저렴함
- 에어포일(airfoil) 프로파일, 복잡한 플랜지, 일체형 특징 → 폐쇄형 다이 또는 등온 단조
3. 연간 생산량
- 연간 50개 미만 → 개방형 다이가 거의 항상 저렴함 (다이 상각비 절감)
- 연간 50–00개 → 부품별 밀폐형 다이 비용 모델 평가
- 연간 500개 이상 → 밀폐형 다이 또는 등온 단조가 합당함; 재료 절감 및 가공 감소 효과가 증폭됨
4. 공차 및 가공 예산
- 느슨한 공차(±2 mm) 허용 → 개방형 다이
- ±0.5 mm 또는 그 이상의 정밀도 필요 → 밀폐형 다이 또는 등온 단조
5. 미세 구조 균일성 요구 사항
- 단면 전체에 걸쳐 균일한 미세 구조가 중요함(예: 회전 디스크, 중요 구조물) → 등온 단조 또는 정교하게 제어되는 프리폼이 있는 밀폐형 다이
- 적당한 균일성이 허용됨 → 개방형 또는 밀폐형 다이의 재래식 공정
항공우주 및 의료 분야 적용: 공정 선택이 매우 중요한 경우
항공우주
제트 엔진 디스크 및 블리스크(가장 까다로운 티타늄 단조품)는 거의 전적으로 등온 단조 또는 엄격하게 제어된 밀폐형 다이 단조로 생산됩니다. AMS 4928(Ti-6Al-4V 바 및 빌렛) 및 AMS 6930(Ti-6Al-4V 단조품)은 기본 재료 요구 사항을 설정하며, NADCAP 인증은 열처리 및 가공 제어를 다룹니다. 생산되는 가장 큰 티타늄 단조품 중 하나인 랜딩 기어 부품은 초기 분해를 위해 개방형 다이를 사용하고 최종적으로 거의 순형에 가까운 모양을 위해 밀폐형 다이를 사용합니다. 강철 대비 중량 절감(티타늄은 동등한 강도에서 약 45% 가벼움)은 대규모 공정 비용을 정당화합니다.
의료
정형외과 임플란트(대퇴골 줄기, 척추 케이지, 비구컵)는 일반적으로 Ti-6Al-4V ELI(23등급)로 밀폐형 다이 단조되며, 순도 한계가 엄격하게 제어됩니다. ELI 등급은 표준 5등급보다 산소 및 철 최대량이 낮아 주기적인 하중 환경(인체)에서 피로 성능을 직접적으로 향상시킵니다. 알파 케이스 오염은 엄격한 거부 기준이며, 대부분의 임플란트 단조 사양은 정의된 깊이까지 완전한 제거를 요구합니다.
자주 묻는 질문
티타늄은 보통 몇 도에서 단조되나요?
합금 및 목표 미세 구조에 따라 다릅니다. 가장 일반적인 단조 합금인 Ti-6Al-4V는 일반적으로 875~950°C 사이의 알파-베타 필드에서 단조되며, 최종 패스는 베타 변태점(~995°C)보다 약 50°C 낮은 온도에서 이루어집니다. 2등급 상업용 순수 티타늄은 일반적으로 750~875°C의 더 낮은 온도에서 단조됩니다.
베타 변태점이란 무엇이며 단조에 왜 중요한가요?
베타 변태점은 티타늄 합금이 완전히 체심 입방형(베타상)이 되는 온도입니다. 이 온도 미만에서 단조하면 높은 피로 강도와 관련된 이중 알파-베타 미세 구조가 유지됩니다. 이 온도 이상에서 단조하면 크리프 및 인성은 향상되지만 피로 저항은 낮은 층상 베타 구조가 생성됩니다. 이 차이는 적용 분야에 매우 중요합니다. 엔진 디스크와 임플란트는 상반된 요구 사항을 가지고 있습니다.
티타늄 단조 시, 밀폐 금형 단조보다 개방 금형 단조를 선택해야 하는 경우는 언제인가요?
개방형 다이는 대형 부품(500kg 이상), 시제품 물량(50개 미만), 또는 밀폐형 다이의 금형 비용을 상각할 수 없는 단순한 형상에 적합합니다. 밀폐형 다이는 재료 절감 및 가공 감소가 공구 투자 비용을 상쇄하는 대량 생산에서 비용 효율적입니다.
티타늄을 냉간 단조할 수 있나요?
상업용 순수 티타늄(1등급 및 2등급)만 제한된 응용 분야에서 상당한 힘과 세심한 윤활을 통해 냉간 단조될 수 있습니다. 합금 티타늄(Ti-6Al-4V 이상)은 열간 단조가 필요합니다. 실온에서의 유동 응력이 너무 높고 연성이 제한적이어서 실제 냉간 가공에는 적합하지 않습니다.
등온 단조란 무엇이며, 티타늄에 언제 사용되나요?
등온 단조는 스트로크 전체에 걸쳐 빌렛과 다이를 동일한 고온으로 유지하여 균열 및 불균일한 미세 구조를 유발하는 열 구배를 제거합니다. 이는 미세 구조 균일성과 거의 순형에 가까운 모양이 모두 필요한 블리스크 및 엔진 디스크와 같은 복잡하고 얇은 단면 부품에 사용됩니다. 이 공정은 비용이 많이 들고(니켈 초합금 다이, 제어된 분위기) 고부가가치 항공우주 부품에만 사용됩니다.
알파 케이스란 무엇이며 왜 문제인가요?
알파 케이스는 티타늄이 약 650°C 이상의 공기 또는 산화 분위기에 노출될 때 형성되는 산소 농축의 취성 표면층입니다. 이는 단단하고 피로에 취약하며, 항공우주 부품의 경우 불합격 기준입니다. 단조 작업장은 보호 분위기, 윤활제 도포, 엄격한 온도 유지 시간 제한을 통해 이를 관리한 후 기계 가공 또는 화학 밀링으로 제거합니다.
티타늄 단조품에는 어떤 AMS 표준이 적용되나요?
AMS 4928은 단조 소재로 사용되는 Ti-6Al-4V 바, 빌렛, 로드를 다루며, AMS 6930은 Ti-6Al-4V 단조품 및 단조 형상을 다룹니다. 의료용 등급의 Ti-6Al-4V ELI에는 ASTM F136이 적용됩니다. 항공우주 프로그램 공급업체는 일반적으로 단조 공정과 관련 열처리 작업 모두를 포함하는 NADCAP 인증을 요구합니다.
티타늄 단조는 주조와 비교하여 어떤가요?
단조는 우수한 피로 강도와 방향성 결정립 흐름을 가진 더 조밀하고 결함 없는 부품을 생산합니다. 주조는 더 복잡한 형상을 허용하지만, 기공 위험이 높고 일반적으로 기계적 특성이 낮습니다. 항공우주 분야의 구조 및 회전 부품이나 의료용 임플란트의 경우 단조가 표준입니다. 주조는 형상 복잡성이 강도 요구 사항보다 중요할 때 사용됩니다.
요약
자유 단조는 대형의 단순한 형상과 소량 생산에 최소한의 툴링 비용으로 적합합니다. 밀폐 단조는 대량 생산 시 금형 투자 비용을 정당화할 수 있다면 거의 최종 형상에 가까운 정밀한 공차와 더 나은 재료 활용도를 제공합니다. 등온 단조는 가장 까다로운 항공우주 애플리케이션에 미세 구조 균일성을 추가하지만 상당한 비용 프리미엄이 따릅니다.
온도는 단일 숫자가 아닙니다. 이는 최종 부품이 요구하는 미세 구조 및 기계적 특성에 직접적으로 연결된 합금별, 공정별 매개변수 집합입니다. 940°C의 Ti-6Al-4V와 1010°C의 Ti-6Al-4V는 구조적으로 다른 부품을 생산합니다. 자격을 갖춘 티타늄 단조 공급업체는 이러한 차이를 이해하고 화로 문에 있는 온도계 판독값만이 아닌 문서화된 공정 기록으로 이를 관리합니다.
알파 케이스 형성, 변형률 관리, 그리고 AMS 사양 준수는 진정한 티타늄 단조 작업의 차별화 요소입니다. 공급업체를 선정하기 전에 이 세 가지에 대해 모두 문의하세요.
