티타늄의 낮은 열전도율(6.7W/m·K)과 절삭날에 용접되려는 경향 때문에 인서트 선택이 매우 중요합니다. 미세 결정립 비코팅 초경합금(ISO S 그룹, 단단한 기판)은 티타늄 가공의 기본입니다., 반면, TiAlN 또는 AlCrN PVD 코팅 등급은 황삭 및 단속 절삭에 탁월합니다. 이 가이드는 공구 마모의 야금학적 원인을 분석하고, 코팅 화학을 직접 비교하며, Ti-6Al-4V 및 cp-Ti에 대한 실행 가능한 절삭 매개변수를 나열하고, 코팅된 인서트에 비용을 지불할 가치가 있는 시점과 없는 시점을 정확히 알려줍니다.
티타늄이 절삭 공구를 파괴하는 이유 (핵심 메커니즘)
티타늄은 전통적인 의미에서 단단하지 않습니다. Ti-6Al-4V는 36 HRC 정도로, 경화강보다 부드럽습니다. 문제는 열역학적입니다.
티타늄의 열전도율은 약 6.7 W/m·K입니다. 스테인리스강은 약 16 W/m·K이고 탄소강은 약 45 W/m·K입니다. 절삭날에서 발생하는 거의 모든 열이 칩이나 가공물로 흐르지 않고 공구에 머무릅니다. 높은 절삭 속도에서는 티타늄을 가공하는 초경합금 인서트의 경사면 온도가 900~1,100°C에 달할 수 있습니다. 이는 코발트 바인더가 초경합금 기판에서 가공물로 이동하는 확산 마모를 유발할 만큼 뜨겁습니다.
세 가지 주요 파손 모드가 있습니다:
- 확산 마모 — 약 700°C 이상의 온도에서 코발트가 WC-Co 기판에서 티타늄으로 확산됩니다. 초경합금은 바인더를 잃고 절삭날이 부서집니다.

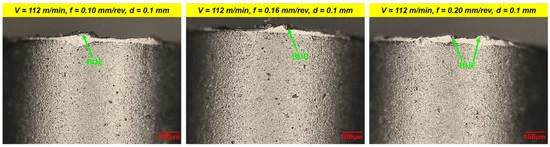

- 접착 / 구성인선 (BUE) — 티타늄은 대부분의 공구 재료와 화학적 친화성이 있어 경사면에서 미세 용접을 일으킵니다. 용접된 재료가 떨어져 나갈 때, 초경 입자도 함께 떨어져 나갑니다.
- 노치 마모 — 가공된 표면 바로 아래의 가공 경화층이 절삭 깊이선에 연마 응력을 집중시킵니다.
공구 선택에 대한 시사점: 절삭 영역 온도를 낮추는 모든 것(낮은 절삭 속도, 고압 절삭유, 날카로운 형상)은 인서트 자체의 등급보다 공구 수명을 더 늘려줍니다. 등급과 코팅도 중요하지만, 물리적 법칙을 무시할 수는 없습니다.
초경 기판: 티타늄용 어떤 등급인가
티타늄용 초경은 거의 예외 없이 미세 또는 서브마이크론 입자 크기의 WC-Co (입자 크기 0.5~1.0 µm)입니다. 조립 등급은 날카로움을 희생하고, 세라믹 및 서멧 등급은 열적으로 공격적인 티타늄 환경에서 실패합니다.
티타늄용 ISO 513 가공물 재료 그룹: S
ISO 513에 따르면 티타늄 합금은 다음 범주에 속합니다. S 그룹 — Inconel, Waspaloy 및 유사 재료와 함께 내열 초합금 및 티타늄을 의미합니다. 이는 K 그룹(주철) 및 M 그룹(스테인리스강)과는 다릅니다. 데이터시트에 “ISO S 재료용”이라고 명시되어 있다면, 이는 티타늄용으로 설계되었음을 확인하는 것입니다.
초경 공구 재료 자체의 경도/인성 세분화는 숫자 접미사(10 = 더 단단함/내마모성, 30 = 더 강인함/내충격성)를 사용합니다. 티타늄의 경우, 피삭재 유형별 실질적인 등급 선택은 다음과 같습니다:
| 초경 합금 등급 유형 | WC 입자 크기 | Co 함량 | 티타늄에 최적 사용 |
|---|---|---|---|
| 미립자 경질 (S10 범위) | 0.5–0.8 µm | 3–6% | 정삭, 정밀 공차 |
| 미세립 중간 (S20 범위) | 0.8–1.2 µm | 6–8% | 준황삭, 가벼운 단속 가공 |
| 미세립 강인 (S30 범위) | 1.0–1.5 µm | 10–12% | 황삭, 심한 단속 가공 |
| 범용 M급 | 0.5–1.0 µm | 6–10% | 복합 절삭, 덜 중요한 작업 |
대부분의 Ti-6Al-4V 선삭 작업의 경우, 중간 경도 미세 입자 등급 (S20 범위) 시작점입니다. 더 단단한 등급은 마감 작업에 더 정교한 날을 제공하지만, 단속 절삭에는 인성이 부족합니다. 더 인성이 강한 등급은 진동과 칩 부하 변화가 큰 황삭 작업에 적합합니다.
실제로 브랜드들은 이러한 등급을 상업적으로 지정합니다: Sandvik H13A (무코팅, 전통적인 티타늄 선택), Sandvik GC1105/GC1210 (PVD 코팅), Kennametal KC725M (범용), Seco CH2540 (무코팅 서브마이크론). 브랜드 등급은 상업적인 제품이며, 항상 데이터시트를 통해 ISO S 적용 등급을 교차 확인해야 합니다.

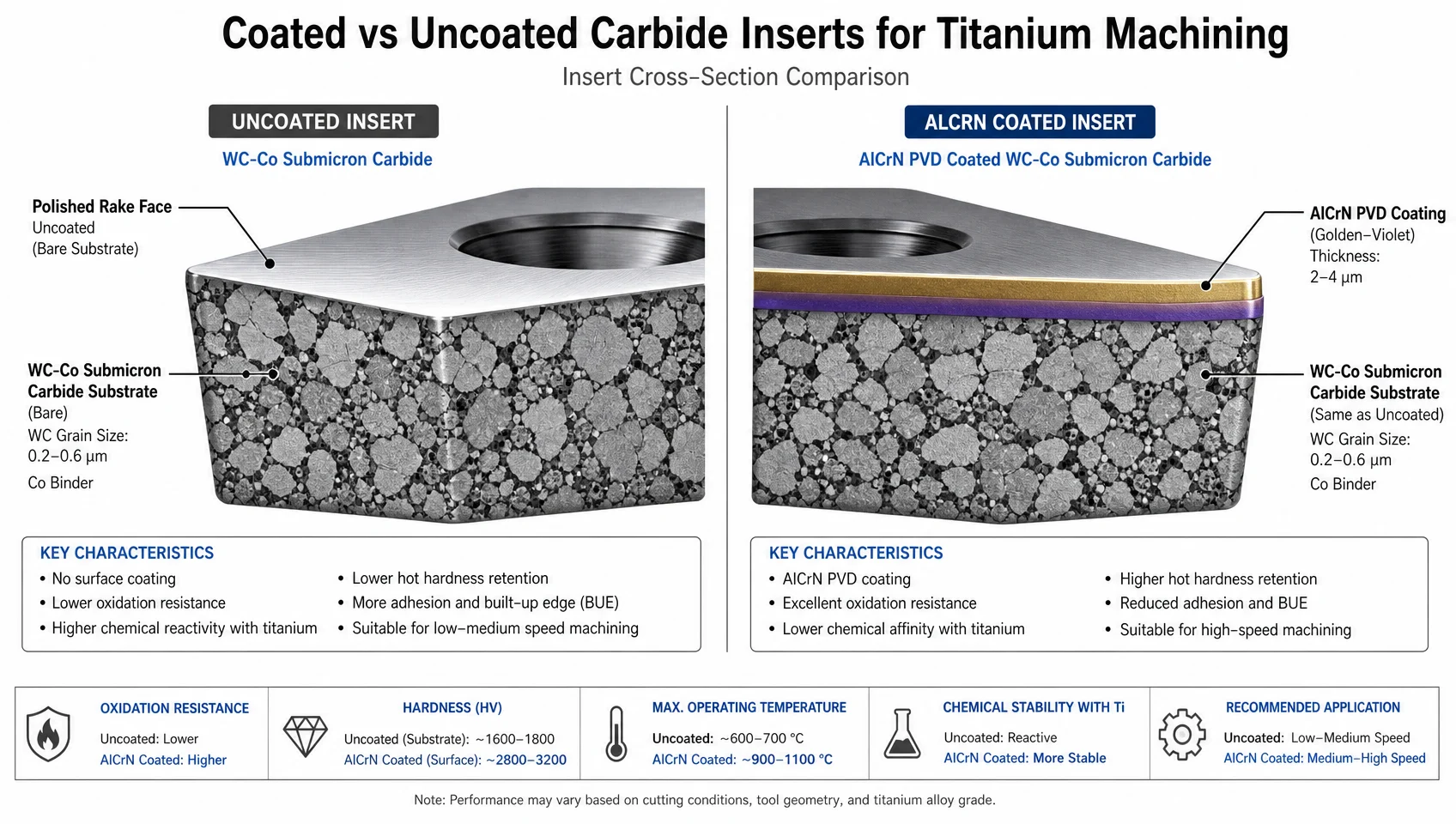

코팅 vs 무코팅: 실제 장단점
대부분의 기사들이 “항상 코팅된 것을 사용하라’고 기본적으로 말하면서 잘못되는 부분이 바로 이곳입니다.” 코팅 화학과 티타늄의 화학적 친화성과의 상호 작용 방식에 따라 작업에 따라 결과가 달라집니다.
비코팅 초경이 우세할 때
에서 정삭 절삭 티타늄 작업에서 — 낮은 절삭 깊이(≤0.5 mm), 낮은 이송(≤0.1 mm/rev), 엄격한 표면 조도 요구 사항 — 비코팅 서브마이크론 미세 입자 초경(ISO S 그룹, 단단한 끝 부분)은 많은 현장 테스트에서 코팅된 초경보다 뛰어난 성능을 보입니다. Sandvik H13A는 대표적인 예입니다. 이는 수십 년간 티타늄 가공의 기본 선택이었던 비코팅 WC-Co 등급입니다.
이유: 일반적인 PVD 코팅에는 티타늄(TiAlN, TiCN, TiN)이 포함되어 있습니다. TiAlN 코팅 인서트가 티타늄 공작물과 접촉하면 코팅과 칩 재료 간의 화학적 친화성으로 인해 접착 위험이 증가합니다. 코팅은 실제로 가속화 저온, 저속 가공 조건에서 BUE(구성인선) 형성을 가속화합니다. 연마된 경사면(호닝된 날카로운 모서리, Ra ≤ 0.2 µm)을 가진 비코팅 초경은 더욱 깔끔하게 미끄러집니다.
무코팅이 선호되는 조건:
- Vc < 40 m/min (절삭 온도가 코팅 이점 임계값 미만으로 유지됨)
- 절삭 깊이 ≤ 0.5 mm
- 표면 조도 요구 사항 Ra ≤ 0.8 µm
- Ti-6Al-4V 대신 cp-Ti (1~4등급) (cp-Ti는 더 접착성이 강함)
코팅된 초경이 유리한 경우
에서 황삭 및 중삭 — 높은 절삭 속도 (Vc 50–80 m/min), 높은 칩 부하, 긴 접촉 길이 — PVD 코팅된 인서트가 우세합니다. 코팅은 다음과 같은 이점을 제공하기 때문입니다:
- 열 장벽 (~150–200°C 기판 온도 감소)
- 고온에서 확산 마모 감소
- 더 단단한 표면(TiAlN ~3,300 HV vs WC-Co 기판 ~1,600 HV)으로 마모에 강함
코팅된 제품이 선호되는 조건:
- 절삭 속도(Vc) > 50 m/min
- 황삭 가공(ap > 1.5 mm)
- 단속 절삭 밀링
- Ti-6Al-4V 및 고강도 티타늄 합금

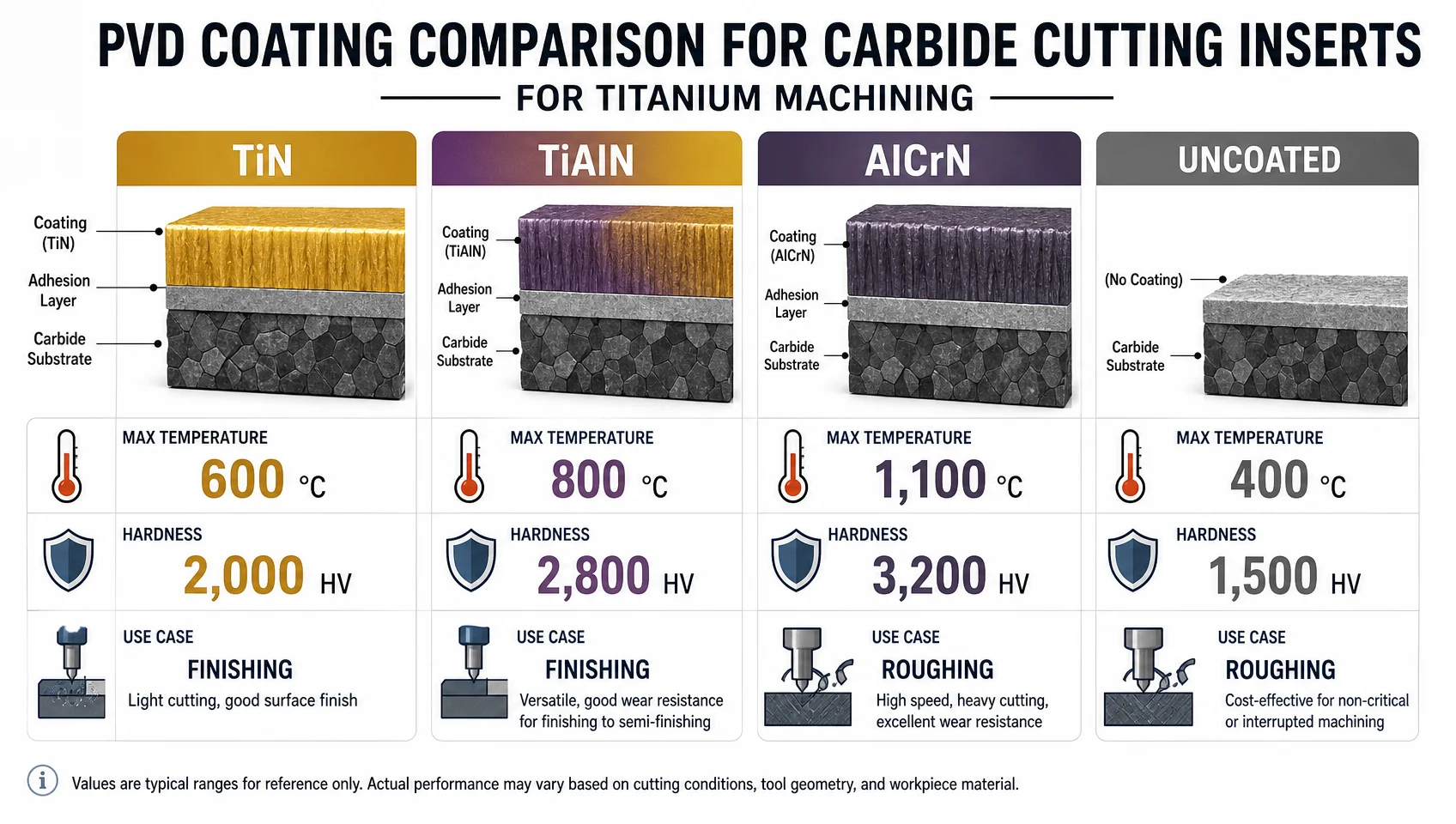

코팅 화학 성분 비교
모든 PVD 코팅이 티타늄에 동일하게 작용하는 것은 아닙니다. 대부분의 가이드에서 건너뛰는 매트릭스는 다음과 같습니다.
| 코팅 | 최대 온도(°C) | 경도(HV) | 티타늄 친화도 위험 | 최적의 적용 |
|---|---|---|---|---|
| TiN | 600 | 2,300 | 높음 (Ti-Ti 결합) | 티타늄에는 권장하지 않음 |
| TiCN | 400 | 3,000 | 보통 | 저온, 비철금속 — 티타늄에는 한계가 있음 |
| TiAlN | 800 | 3,300 | 중상 | 중속 황삭 |
| AlCrN | 1,100 | 3,200 | 낮음 | 고속 황삭, 최고의 열 안정성 |
| AlTiN | 900 | 3,500 | 보통 | 고경도 합금, 항공우주용 티타늄 |
| 무코팅 | 해당 없음 (기판 ~900) | 1,600 | 낮음 (베어 WC-Co) | 정삭, cp-Ti |
실질적인 시사점: 특히 티타늄의 경우, AlCrN은 티타늄에 대한 화학적 친화도가 가장 낮은 코팅입니다. 화학적으로 티타늄을 포함하지 않기 때문입니다. 열 보호가 중요한 고속 절삭 속도(Vc > 60 m/min)에서는, 발표된 가공 시험에서 AlCrN 코팅 등급이 TiAlN보다 지속적으로 더 긴 공구 수명을 보였습니다. TiAlN은 더 저렴하고 다양한 재료에서 성능이 우수하여 작업장에서 여전히 더 흔하게 사용되지만, 티타늄 전용 공구의 경우 AlCrN은 프리미엄 가격을 지불할 가치가 있습니다.
티타늄 가공 시 TiN 코팅은 완전히 피해야 합니다. 코팅과 칩 재료 사이의 티타늄-티타늄 화학 결합은 BUE(구성인선)와 코팅 박리를 가속화합니다.
Ti-6Al-4V 및 cp-Ti 절삭 조건
공구의 조기 파손을 일으키는 가장 큰 원인은 티타늄을 스테인리스강처럼 가공하는 것입니다. 가공 조건이 다릅니다.
선삭 조건:
| 매개변수 | cp-Ti (2등급) | Ti-6Al-4V(5등급) | Ti-6Al-2Sn-4Zr-2Mo |
|---|---|---|---|
| 절삭 속도 Vc (m/min) | 100–185 | 40–70 | 30–60 |
| 이송 f (mm/회전) | 0.1–0.25 | 0.1–0.2 | 0.08–0.15 |
| 절삭 깊이 ap (mm) | 0.5–3.0 | 0.5–2.5 | 0.5–2.0 |
| 절삭유 압력 (bar) | 40–70 | 80–150 | 80–150 |
밀링 가공 조건 (Ti-6Al-4V):
| 운영 | Vc (m/min) | fz (mm/날) | ae/D 비율 |
|---|---|---|---|
| 황삭 가공 (엔드밀) | 40–60 | 0.04–0.08 | 0.05–0.15 |
| 중삭 (엔드밀) | 50–80 | 0.03–0.06 | 0.03–0.10 |
| 정삭 (엔드밀) | 60–100 | 0.01–0.03 | 0.02–0.05 |
핵심 매개변수 규칙: 절삭 속도는 보수적으로 유지하고 속도보다는 이송률을 높이세요. 이송률을 두 배로 늘리는 것이 속도를 두 배로 늘리는 것보다 공구 온도에 미치는 영향이 훨씬 적습니다. 티타늄 가공에서 속도는 공구를 마모시키지만, 이송은 열을 외부로 배출하는 칩을 생성합니다.
Ti-6Al-4V 가공 시 고압 절삭유(HPC)는 선택 사항이 아닌 필수입니다. 5–10 bar의 표준 범람형 절삭유는 티타늄의 칩-공구 접촉면에 침투할 수 없습니다. 80 bar 이상의 고압 절삭유(HPC)는 칩을 파괴하고, 절삭 영역을 깨끗하게 유지하며, 인서트 온도를 200–300°C 낮춥니다. 고압 절삭유에 대한 투자는 단일 생산 공정 내에서 인서트 수명 연장을 통해 비용을 회수할 수 있습니다.
인서트 형상: 등급표에는 나와 있지 않은 것들
레이크 각도: 포지티브 레이크(8–12°)는 절삭력과 열 발생을 줄여주며, 이는 티타늄 가공에 매우 중요합니다. 네거티브 레이크는 강철 선삭의 표준이지만, 절삭력과 온도를 증가시키므로 티타늄 가공에는 부적절합니다.
날 끝 준비: 날카로운 모서리(호닝 ≤ 0.02mm)는 BUE(구성 인선) 형성 경향을 줄입니다. 일부 제조업체는 티타늄 및 알루미늄 전용으로 폴리싱된 경사면을 제공합니다. 이는 명시할 가치가 있습니다.
칩 브레이커: 티타늄 가공 시 공격적인 칩 브레이커(강철용으로 설계됨) 사용을 피하세요. 티타늄의 칩은 본질적으로 분절되어(단열 전단 밴딩) 복잡한 브레이커가 필요하지 않습니다. 개방적이고 자유롭게 절삭되는 형상이 더 잘 작동합니다. 복잡한 브레이커는 칩이 뭉치고 재절삭을 유발하는 경향이 있습니다.
노즈 반경: 작은 노즈 반경(0.4–0.8mm)은 레이디얼 절삭력과 진동 경향을 줄여줍니다. 더 큰 노즈 반경은 표면 조도를 개선하지만 레이디얼 힘을 증가시켜 가는 티타늄 부품에서 채터링을 유발할 수 있습니다.
실용적인 인서트 선택: 의사결정 프레임워크
새로운 티타늄 작업용 인서트를 선택할 때 이 순서도를 사용하세요:
1단계 — 합금 식별:
- cp-Ti (1–4등급): 접착성이 강하고 강도가 낮음 → 비코팅 미세립 중경도 등급 또는 AlCrN 코팅 중경도 등급
- Ti-6Al-4V: 표준 항공우주 합금 (ISO S 그룹) → 황삭용 AlCrN 코팅 중경도 등급, 정삭용 비코팅 미세립 경도 등급
- Ti-6Al-2Sn-4Zr-2Mo 또는 Ti-5553: 고강도 → 코팅된 인성 등급, 낮은 Vc, 높은 절삭유 압력
2단계 — 작업 식별:
- 정삭 (Vc < 45m/min, ap < 0.5mm): 비코팅 초미립자 미세 입자 경질 등급 (ISO S, 경도 끝단)
- 준정삭: TiAlN 또는 AlCrN 코팅된 중간 등급
- 황삭: AlCrN 코팅된 인성 등급, 고압 절삭유 필수
3단계 — 형상 검증:
- 양의 경사각 ≥ 8°
- 예리한 모서리 (연마된 가장자리는 0.02mm 이하 권장)
- 노즈 반경 0.4–0.8 mm
4단계 — 우선 보수적인 매개변수를 설정합니다:
- Vc 범위의 낮은 쪽에서 시작
- 속도를 높이기 전에 칩 형성 확인
- BUE를 모니터링 (파란색/변색된 칩 = 온도가 너무 높음)
자주 묻는 질문
비코팅 초경합금이 티타늄 가공 시 코팅 초경합금보다 성능이 더 좋은 이유는 무엇인가요?
낮은 절삭 속도(약 45 m/min 미만)와 마무리 가공 조건에서는 절삭면의 온도가 너무 낮아 많은 PVD 코팅이 제 기능을 발휘하지 못합니다. 더 중요한 것은, TiAlN 및 TiN 코팅에는 티타늄이 포함되어 있어 티타늄 공작물에 대한 화학적 친화성이 높아 접착 및 BUE(구성인선) 형성을 증가시킨다는 점입니다. 연마된 경사면을 가진 무코팅 서브마이크론 카바이드(초경합금)는 이러한 조건에서 화학적 친화성이 낮고 더 깨끗하게 미끄러집니다.
티타늄 합금 가공에 가장 적합한 코팅은 무엇인가요?
중고속 절삭 속도(Vc > 50 m/min)에서 전용 티타늄 공구용으로, AlCrN (알루미늄 크롬 질화물) 티타늄에 대한 열 안정성과 낮은 화학적 친화력 사이에서 최상의 균형을 제공합니다. 이 코팅은 화학 성분에 티타늄을 포함하지 않아 접착 위험을 줄여줍니다. TiAlN은 두 번째로 훌륭한 선택이며 더 널리 사용됩니다. TiN은 완전히 피해야 합니다.
티타늄을 가공하려면 고압 절삭유가 필요한가요?
Ti-6Al-4V 및 고강도 티타늄 합금의 경우, 지속적인 절삭 작업에는 고압 냉각수(80~150bar)가 강력히 권장됩니다. 티타늄의 절삭 조건에서는 표준 범람식 냉각수가 칩-공구 계면에 침투할 수 없습니다. HPC(고압 냉각수) 없이는 공구 수명이 빠르게 저하되고 표면 조도가 나빠집니다. 저속에서 cp-Ti의 경우, 40~70bar의 표준 범람식 냉각수가 가벼운 정삭 절삭에 효과적일 수 있습니다.
Ti-6Al-4V에 어떤 절삭 속도를 사용해야 할까요?
초경 인서트로 Ti-6Al-4V를 선삭할 때 실질적인 범위는 다음과 같습니다. 40~70m/min. 45m/min에서 시작하여 절삭 후 5~10분 후에 인서트 마모가 경미한 경우에만 속도를 높입니다. 표준 초경합금으로 80m/min을 초과하면 약 700°C 이상의 확산 마모로 인해 공구 수명이 급격히 단축됩니다.
티타늄과 스테인리스 스틸에 동일한 인서트를 사용할 수 있나요?
M급 범용 등급(M10–M20)으로 기술적으로 가능하지만, 두 재료 모두에 최적은 아닙니다. 티타늄 전용 등급(미세립 K급, AlCrN 코팅, 포지티브 레이크)은 티타늄에서 범용 인서트보다 훨씬 뛰어난 성능을 발휘하며, 특히 부품당 공구 비용이 중요한 생산량에서 그러합니다.
요약
티타늄의 낮은 열전도율은 티타늄 가공에서 발생하는 거의 모든 공구 고장의 근본 원인입니다. 경도가 아닙니다. 무코팅 미세립 초경합금(K10–K15)은 정삭 및 cp-Ti에 적합하며, AlCrN 코팅된 K20–K30은 황삭 및 생산 속도에서 Ti-6Al-4V를 처리합니다. TiN과 TiCN 코팅은 티타늄과의 화학적 친화력 때문에 피해야 합니다. 절삭 속도는 보수적으로 유지하고(Ti-6Al-4V의 경우 40–70 m/min), 속도 증가보다는 고압 냉각수를 우선하며, 날카로운 모서리가 있는 포지티브 레이크 형상을 사용하십시오. 이러한 네 가지 변수(합금, 작업, 코팅 화학 성분, 냉각수 압력)가 티타늄에서 인서트 성능의 90%를 결정합니다. 등급 선택도 중요하지만, 이는 네 번째 변수이지 첫 번째 변수는 아닙니다.
